一文带你认识旋喷桩

一、写在前面

在进行复合地基处理时，主要采用水泥搅拌桩、CFG桩，但有时候也会采用旋喷桩，对于前两种桩，大家或多或少都有一定的了解，本人也在前面写过文章进行介绍，具体详见“ 浅谈水泥搅拌桩设计 ”和“一文带你认识CFG桩”。对于旋喷桩，很多人还比较陌生，它适用于什么情况，与水泥搅拌桩和CFG桩相比，它有什么不同，它是如何设计和施工的？这些问题，本文都将和你一一进行探讨。

二、What-什么是旋喷桩

1、喷射注浆

要了解旋喷桩，我们先要从 传统注浆 和 喷射注浆 说起。

传统注浆是在浆液的压力作用下通过对土体的劈裂、渗透、压实达到注浆加固的目的。对于细粒砂性土及粘性土，通过劈裂难以达到一些工程的要求。

喷射注浆是通过高速喷射切割土体并使水泥和土搅拌混合，形成水泥加固土体。

简单来说，就是传统的注浆压力比较小，通常在0.5-1Mpa之间，对于相对密实的土，加固效果不明显。而喷射注浆则采用20Mpa或以上的压力，因而能克服传统注浆的缺点，适用范围更广。

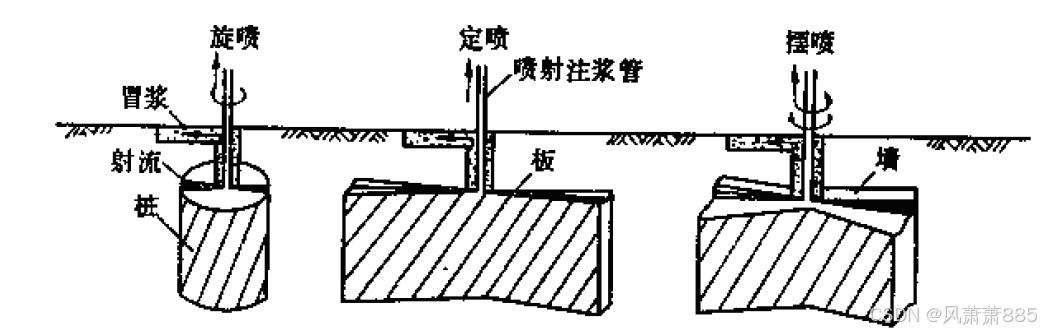

2、旋喷、定喷和摆喷

常用的喷射注浆，有三种施工方式，分别是旋喷、定喷和摆喷。

定喷就是喷射水泥浆液时，喷射管固定一个方向不变；而摆喷则是喷射管在一个比较小的角度内来回转动；旋喷则是喷射管采用360°旋转。

定喷和摆喷通常用于基坑防渗，稳定边坡等。

旋喷主要用于地基加固， 本文讨论的旋喷桩，主要是指基于旋喷方式，通过喷射注浆而形成的水泥加固桩 。

3、适用范围

通常认为，旋喷桩可以用来加固标贯击数小于30的各类砂性土和粘性土，但不适用于地下水流速过大，浆液无法在注浆管周围凝固的情形。

另外，旋喷桩对周围土体有一定的挤密作用，有时候附近一定区域内会产生侧向位移、地面隆起甚至开裂，对此敏感的工程应该慎重采用。

三、Why-为什么要采用旋喷桩

要搞清楚什么时候采用旋喷桩，我们要结合旋喷桩的几个特点来分析。

1、处理深度、造价

旋喷桩和CFG桩的处理深度均可达30m，而水泥搅拌桩的处理深度一般不大于20m。

造价：水泥搅拌桩，约200-300元/m3； CFG桩，约600元/m3；高压旋喷桩和施工工艺关系很大，800mm的旋喷桩，约260元/m，也就是520元/m3，若采用双重管或三重管工艺，造价还会更高。

从上述可以看出，高压旋喷桩的价格与CFG桩相比，差别不大，考虑到CFG桩的强度比高压旋喷桩大，仅仅从地基加固的角度来看，高压旋喷桩基本没有什么优势。

2、施工机械设备

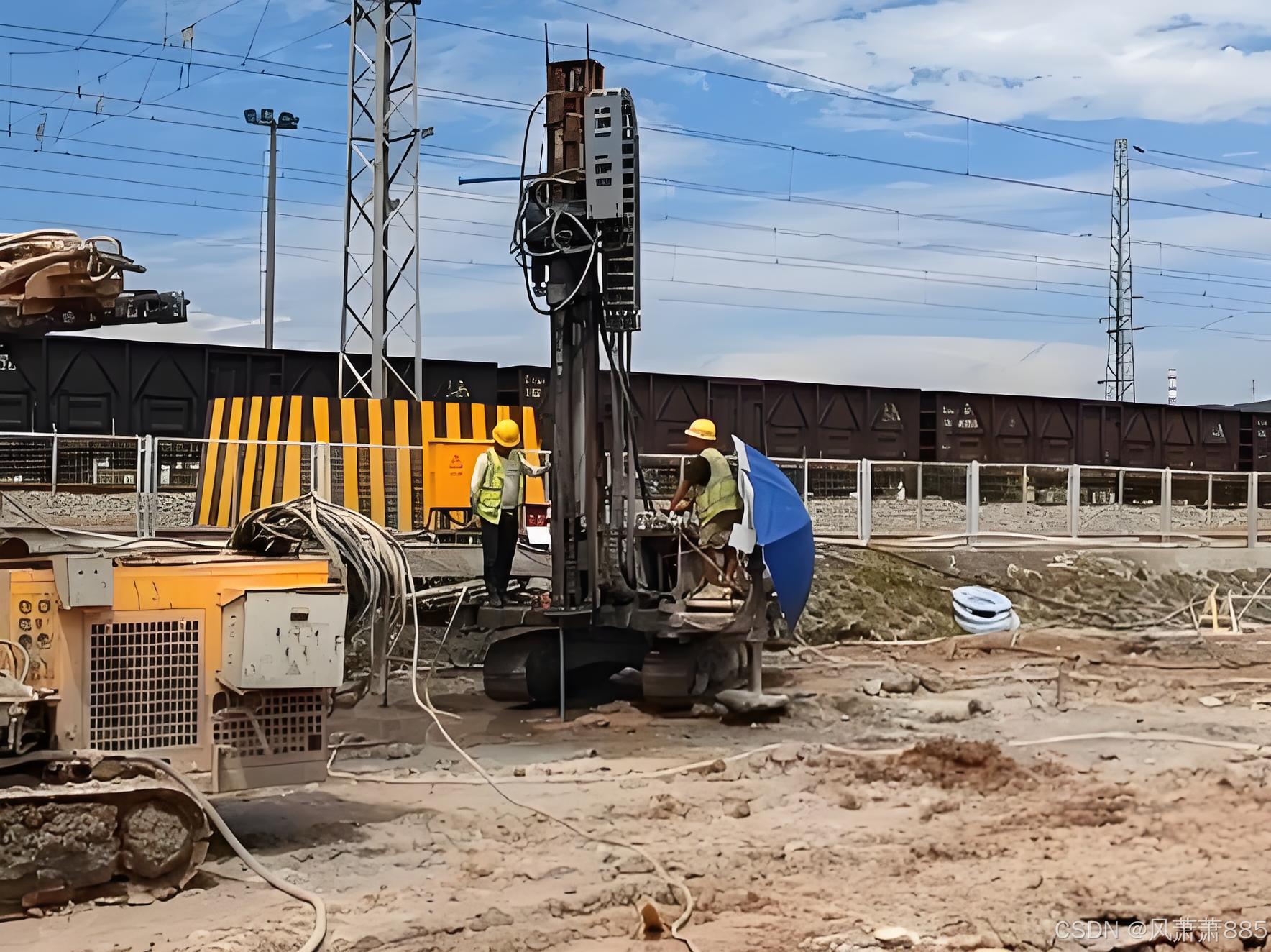

单重管高压喷射注浆机高度约2m，且设备轻巧。

因而常用于施工空间受限的地基加固工程，如桥梁下、高压线下、斜坡上等进行地基加固。

综上，当用于地基加固时，一般情况下，高压旋喷桩与CFG桩相比，几乎没有什么优势，应用价值不大。但当施工空间受限，水泥搅拌桩和CFG桩都无法施工时，高压旋喷桩具有一定的用武之地。

四、How-高压旋喷桩如何应用

1、施工工艺

高压旋喷桩主要的施工工艺有三种：

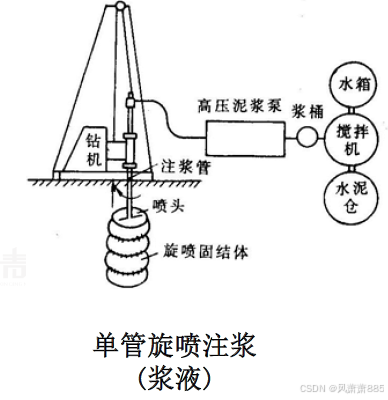

1）单管法

单管旋喷注浆时，只有泥浆泵，施工时只喷射水泥浆液一种介质。

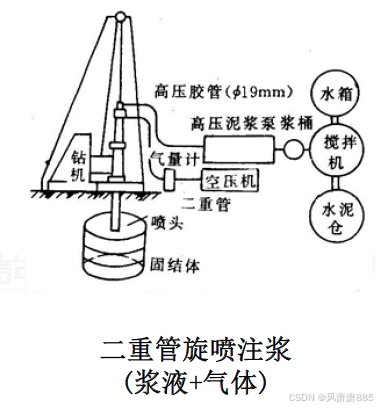

2）双管法

施工时除了高压泥浆泵，还有空压机。喷射水泥浆液和压缩空气两种介质。

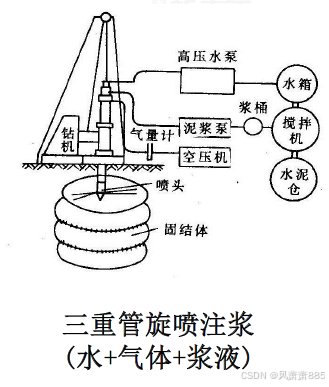

3）三管法

施工时除了高压泥浆泵和空压机外，还有高压水泵，喷射高压水流、压缩空气及水泥浆液三种介质。

总体来说，从单管法、双管法到三管法，施工工艺越来越复杂，但有效处理范围也越来越大。

定喷和摆喷常采用双管法和三管法。

2、设计参数

1）桩径

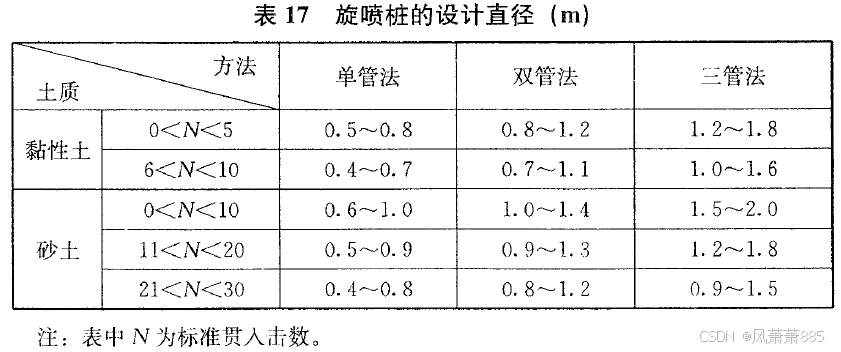

由施工工艺以及加固体的标贯击数确定，如下表：

2）桩间距

对于以提高地基承载力、减少工后沉降为目的的加固工程，旋喷桩之间的距离可适当放大，不必交圈，其孔距以旋喷桩直径的2-3倍为宜，这样可以充分发挥土的作用。

3）水泥掺入量

每立方的水泥掺入量不宜小于300kg，比水泥搅拌桩稍大一些。

4）加固体强度

与施工工艺和加固土体的性质有关，单管法在砂质土的加固体强度一般为2-7Mpa，在粘性土中的加固体强度为1.5-5Mpa。

一般来说，高压旋喷桩的加固体强度比水泥搅拌桩大，但小于CFG桩。

5）地基承载力

加固后的地基承载力不会很大，一般也就150-180kpa。

3、施工参数

高压水泥浆液流、高压水射流的压力应大于20Mpa，流量大于30L/min，气流压力通常在0.7Mpa左右。提升速度可取0.1m/min-0.2m/min，旋转速度宜取20r/min。

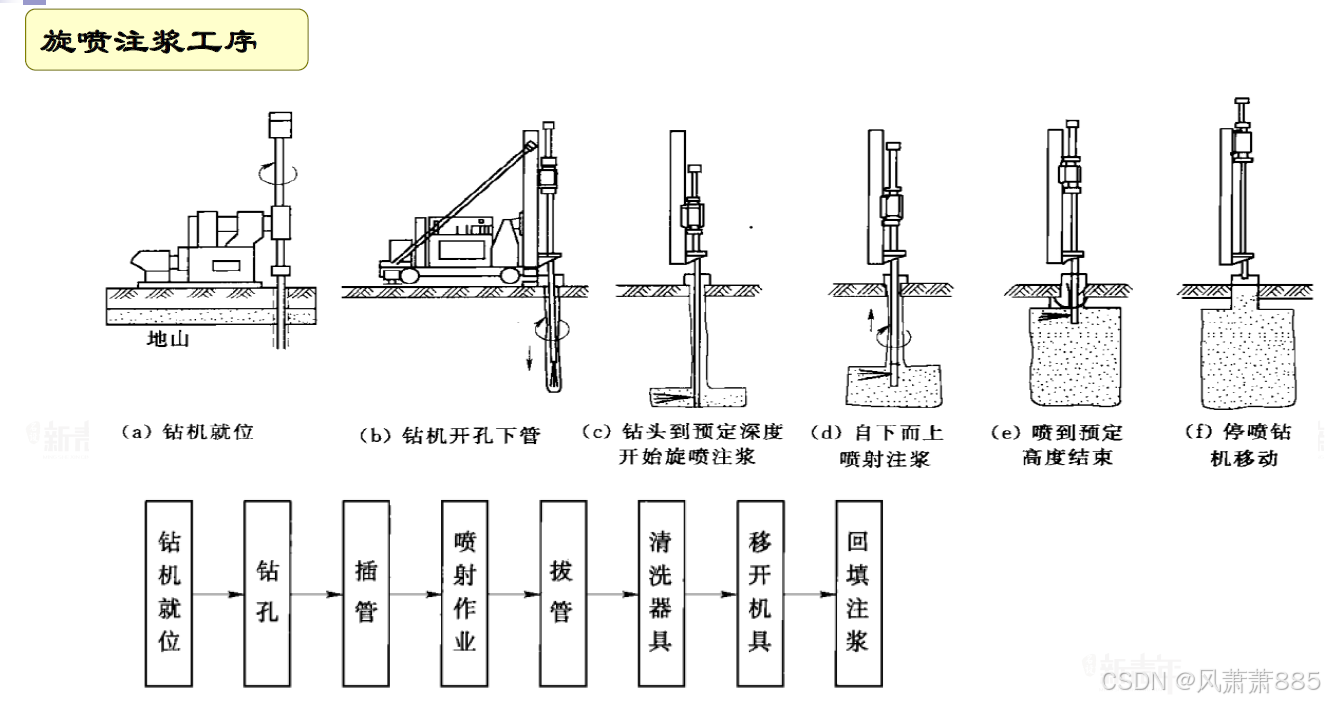

4、施工步骤

对于单管法和双管法，喷射管较细，可借助喷射管本身的喷射，只在必要时，才在地基中预先成孔（孔径为Φ6cm-10cm），然后放入喷射管进行喷射加固。

对于三管法，喷射管直径通常是7-9cm，结构复杂，有时需要预先钻一个直径为15cm的孔，然后置入三重喷射管进行加固。成孔可以采用一般钻探机械，也可采用振动机械等。

5、质量检验

检验时间为成桩后4周。

通常要进行成桩质量检验和复合地基承载力检验。

成桩质量检验点的数量不小于施工孔数的2%，并不应少于6点。

复合地基承载力检验应采用复合地基静载荷试验和单桩静载荷试验，检验数量不得少于总桩数的1%，且每个单体工程复合地基静载荷试验的数量不得少于3处。

五、结语

• 高压旋喷桩也可用于基坑防渗、改善地基土的水流性质、稳定边坡等，本文仅探讨了其在地基加固中的应用。

• 与水泥搅拌桩相比，高压旋喷桩桩径更大，可处理更深的土层，但造价更高；与CFG桩相比，两者有效加固长度相当，造价相当，但地基承载力提升效果不如CFG桩，因此，在一般情况下用于地基加固时，高压旋喷桩没有太多的优势，所以应用的比较少。
• 高压旋喷桩施工机械高度较小，设备轻巧，作为对水泥搅拌桩和CFG桩的一种补充，常用于施工空间受限的地基加固工程，如桥梁下、高压线下、斜坡上等。
