DCDC降压芯片XL2596

前言

        本篇文章将全面讲解XL2596,并介绍典型应用电路,资料来源均为技术手册。


目录

前言

一、XL2596芯片介绍

二、XL2596S芯片特点

三、XL2596S芯片封装

四、XL2596S芯片引脚说明

五、XL2596S芯片电路原理图

 1.典型应用电路12V-3.3V/3A

 2.典型应用电路12V-5V/3A

 3.典型应用电路24V-12V/3A

 4.典型应用电路ADJ

六、面对不同负载、输入电压、厂家时,电容、电感推荐取值

 1.固定输出

 2.可调输出

七、不同电流、电压时,肖特基二极管推荐使用型号



一、XL2596芯片介绍

         XL2596是DCDC降压芯片,运用在电源电路中,输出电压可选3.3V、5V、12V、ADJ(可调),最大可输出电流为3A。

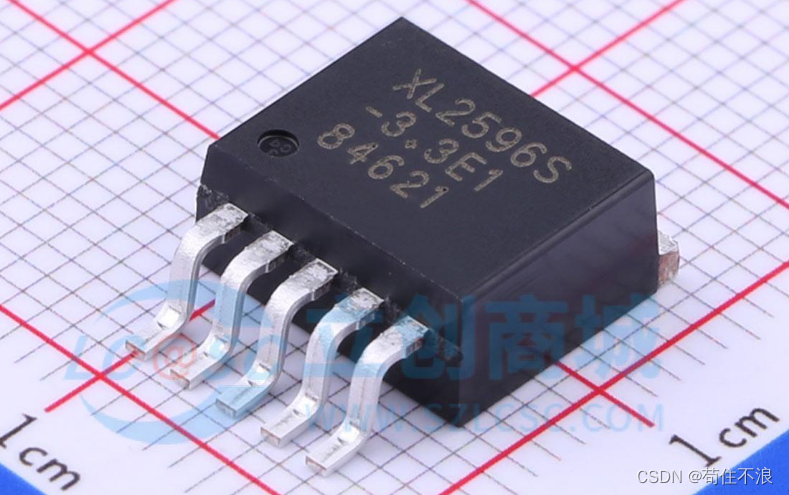

XL2596-3.3V实物图(来源立创)

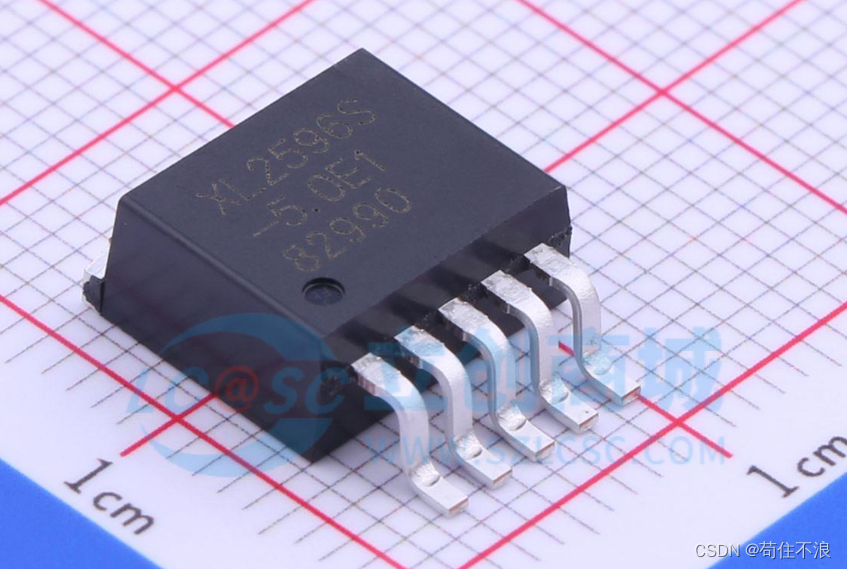

 XL2596-5V实物图(来源立创)

 XL2596-12V内部结构

XL2596-ADJ内部结构

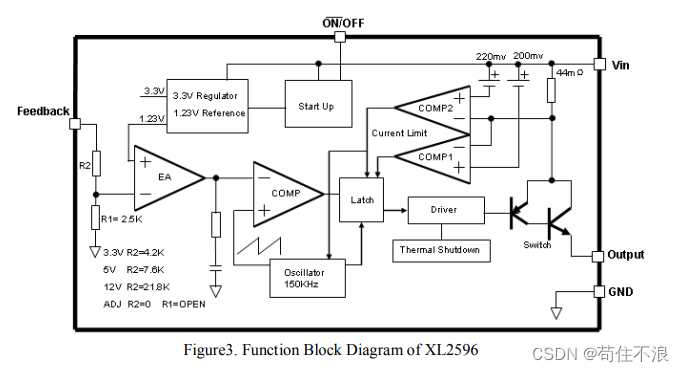

 XL2596内部结构

二、XL2596S芯片特点

  • 最小输入电压为4.5V,最大输入电压为40V
  • 输出版本可选择3.3V、5V、12V、可调(ADJ)版本
  • 最小输出可调电压为1.23V,最大输出可调电压为37V
  • 最大占空比100%
  • 最小压降1.5V
  • 固定开关频率150KHz
  • 恒定3A输出电流
  • 内部优化功率晶体管
  • 高效率
  • 出色线路与负载调节
  • TTL关断能力
  • 具有滞后功能的ON/OFF引脚
  • 内置热关断功能
  • 内置限流功能
  • 内置第二限流功能
  • 可提供TO-220、TO-263封装

        XL2596是一个150kHz固定频率PWM降压(降压)DC/DC变换器,能够驱动3A负载的高效率,低纹波和优良的线路和负荷调节。该调节器要求最小数量的外部部件,使用简单,包括内部频率补偿和固定频率振荡器。
        PWM控制电路能够在0到100%之间线性地调节占空比。内置使能功能、过流保护功能。当第二电流限制功能发生时,工作频率将从150KHz降低到50KHZ。内置一个内部补偿块,以最小化外部元件计数。
