        本篇文章将全面讲解SY8201C，并介绍3.3V典型应用电路，资料来源均为silergy（矽力杰）官方DATASHEET。

        SY8201CABC与本篇介绍一致，不再另行介绍。

---

目录

前言

一、SY8201C芯片介绍

二、SY8201C芯片特点

三、SY8201C芯片封装外形及PCB布局

四、SY8201C芯片引脚说明

五、SY8201C芯片电路原理图

六 、外围电路计算方法

1. 反馈电阻分压R1、R2：

2.输入电容

3.输入电容

4.输出电感

5.外自举电容

---

一、SY8201C芯片介绍

         SY8201是DCDC降压芯片。运用在电源电路中，输出电压ADJ（可调），输入电压范围为4.5-27V，最大可输出电流为1A，内部集成主开关和同步开关，重载情况下开关速率最大可达500KHz。

        YUxyz顶部丝印。设备代码：YU，x=年，y=周，z=批次。

SY8201C实物图（来源立创商城）

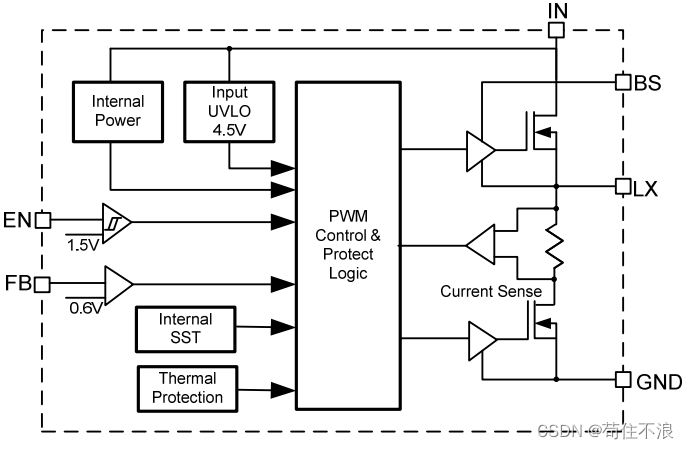

XL2596内部结构

二、SY8201C芯片特点

• 内部开关阻值RDS（ON）低至350/150mΩ
• 4.5-27V输入电压范围
• 实现快速瞬态响应的即时PWM架构
• 内部软启动限制浪涌电流
• 2% 0.6V基准电压
• 符合RoHS标准且不含卤素
• 封装:SOT23-6

         SY8201C开发的高效率同步降压DC-DC转换器能够提供1A负载电流。SY8201C工作在4.5V至27V的宽输入电压范围内，并集成了主开关和同步开关，具有非常低的RpSON)，以尽量减少导通损耗。
        SY8201C在连续工作模式下工作，输出纹波小，电感和电容尺寸小，开关频率为1.15MHZ。

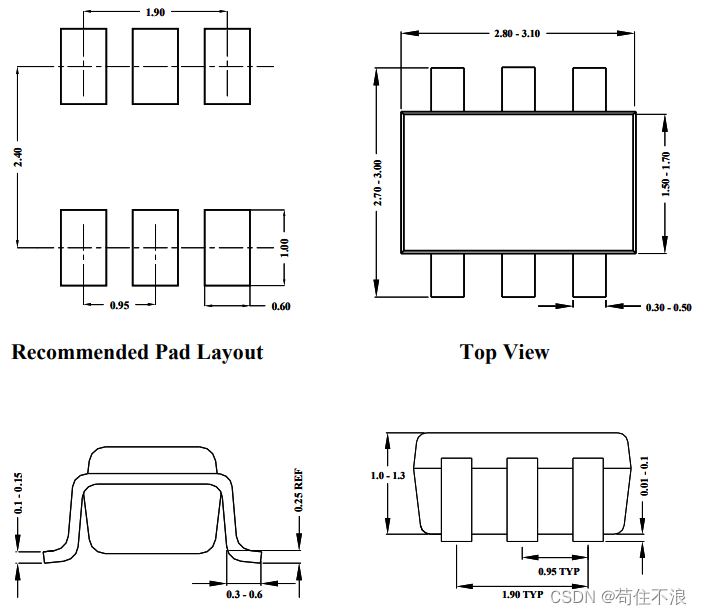

三、SY8201C芯片封装外形及PCB布局

四、SY8201C芯片引脚说明

引脚名称	引脚标号	引脚说明
BS	1	启动引脚。应用高侧门驱动器，至少用0.1uF陶瓷电容将此引脚和LX引脚连接。
GND	2	接地引脚。
FB	3	输出反馈引脚。连接此引脚到输出电阻分压器的中心点，用以控制输出电压Vout=0.6*(1+R1/R2)。
EN	4	使能控制脚。拉高打开，反之关闭。
IN	5	输入引脚。至少用1uF陶瓷电容将此引脚和GND引脚连接。
LX	6	电感引脚。此引脚连接电感，也是芯片输出脚

五、SY8201C芯片电路原理图

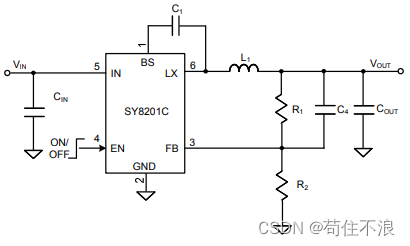

        典型应用电路4.5~27V - 3.3V/1A

六 、外围电路计算方法

1. 反馈电阻分压R1、R2：

        选择R1、R2用来输出合适的电压，为了减小轻载下的功率消耗，最好R1、R2选择较大阻值。强烈建议两个电阻的值在10kΩ - 1MΩ之间。如果Vout = 3.3V，R1 = 100kΩ，使用下面公式则R2 = 22.1kΩ。

2.输入电容

        计算通过输入电容的纹波电流：

        为了尽量减少潜在的噪声问题，放置一个X5R或等级更好的陶瓷电容在IN和GND引脚之间。应注意尽量减少Cin和IN/GND引脚形成的环路面积。在这种情况下，推荐使用4.7uF低ESR陶瓷电容。

3.输入电容

        选择输出电容来处理输出纹波噪声的要求。在选择这种电容器时，稳态纹波和瞬态要求都必须考虑。为获得最佳性能，建议使用容量大于22uF的X5R或更高等级的陶瓷电容器。

4.输出电感

在选择这种电感器时有几个考虑因素：

（1）选择提供所需纹波电流的电感。建议纹波电流为最大输出电流的40%左右。电感的计算公式为:

        其中Fsw是开关频率，IouT.Max是最大负载电流。
        该SY8201稳压器集成电路是相当宽容的不同纹波电流幅度。因此，电感的最终选择可以稍微偏离计算值，而不会显著影响性能。

（2）必须选择电感的饱和电流额定值大于满负载条件下的峰值电感电流。

        电感的DCR和在开关频率的铁心损耗必须足够低，以达到理想的效率要求。最好选择DCR<50mΩ的电感达到良好的整体效率。

5.外自举电容

        该电容为内部高侧MOS管提供栅极驱动电压。推荐在BS引脚和LX引脚之间使用100nF低ESR陶瓷电容。
