降压型LDO_SY8201

前言

        本篇文章将全面讲解SY8201，并介绍3.3V典型应用电路，资料来源均为silergy（矽力杰）官方DATASHEET。

        SY8201ABC与本篇介绍一致，不再另行介绍。

---

目录

前言

一、SY8201芯片介绍

二、SY8201芯片特点

三、SY8201芯片封装外形及PCB布局

四、SY8201芯片引脚说明

五、SY8201芯片电路原理图

 1.典型应用电路4.5~27V - 3.3V/1A

---

一、SY8201芯片介绍

       SY8201是DCDC降压芯片。

       运用在电源电路中，输出电压ADJ（可调），输入电压范围为4.5-27V，最大可输出电流为1A，内部集成主开关和同步开关，重载情况下开关速率最大可达500KHz。

        EXxyz顶部丝印。设备代码：EN，x=年，y=周，z=批次。

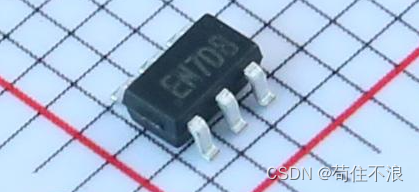

SY8201实物图（来源立创商城）

二、SY8201芯片特点

• 内部开关阻值RDS（ON）低至350/150mΩ
• 4.5-27V输入电压范围
• 实现快速瞬态响应的即时PWM架构
• 内部软启动限制浪涌电流
• 符合RoHS标准且不含卤素
• 封装:SOT23-6

        SY8201是一种高效同步降压DC-DC变换器，最大能提供1A电流。SY8201工作在4.5V到27V的宽输入电压范围内，集成了主开关和同步开关，RDS(ON)极低，尽量减少传导损耗。

        SY8201采用瞬态PWM结构实现快速瞬态响应的高降压应用和高效率轻负载。此外，它在重负载条件下工作在500KHz的伪恒定频率，以最小化电感和电容的尺寸。

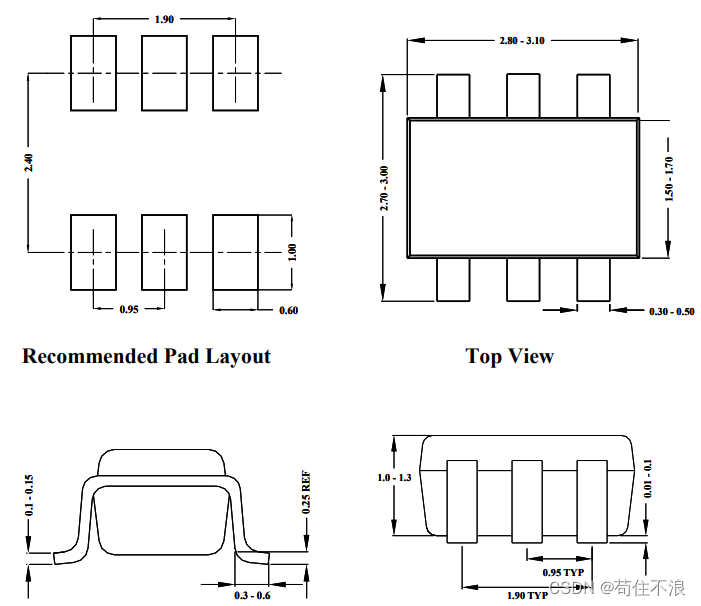

三、SY8201芯片封装外形及PCB布局

四、SY8201芯片引脚说明

引脚名称	引脚标号	引脚说明
BS	1	启动引脚。应用高侧门驱动器，至少用0.1uF陶瓷电容将此引脚和LX引脚连接。
GND	2	接地引脚。
FB	3	输出反馈引脚。连接此引脚到输出电阻分压器的中心点，用以控制输出电压Vout=0.6*(1+R1/R2)。
EN	4	使能控制脚。拉高打开，反之关闭。
IN	5	输入引脚。至少用1uF陶瓷电容将此引脚和GND引脚连接。
LX	6	电感引脚。此引脚连接电感，也是芯片输出脚

五、SY8201芯片电路原理图

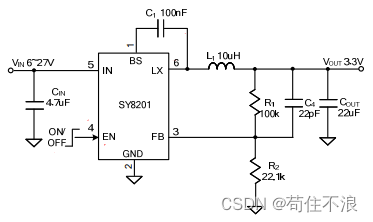

         典型应用电路4.5~27V - 3.3V/1A

        如要其他输出电压，则按表中公式进行更换R1、R2。

        需注意，此为降压型LDO，输出电压不可超出输入电压！
