cadence allegro差分线单边走线

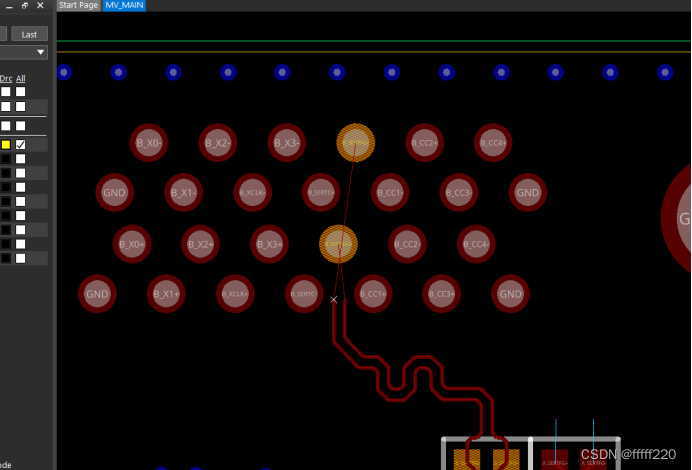

像这种差分对交叉或者空间不够,我们可以先走一根,再去走另一根的时候做等长。

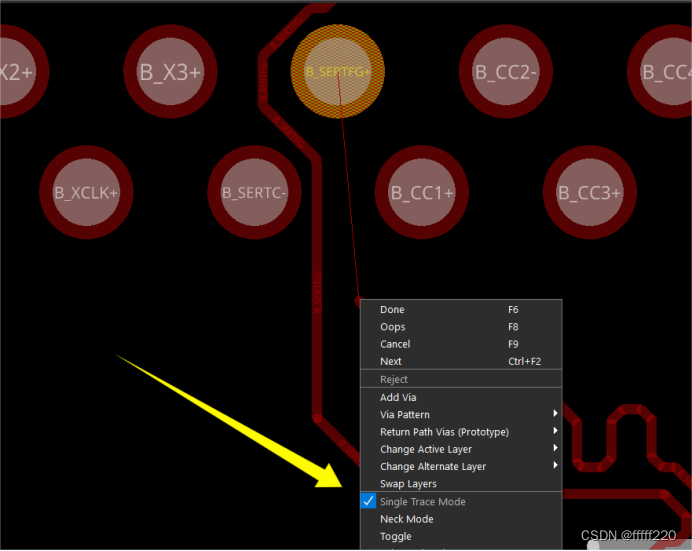

在走线时点击鼠标右键,勾选·single trace mode,先连接较远的一根。

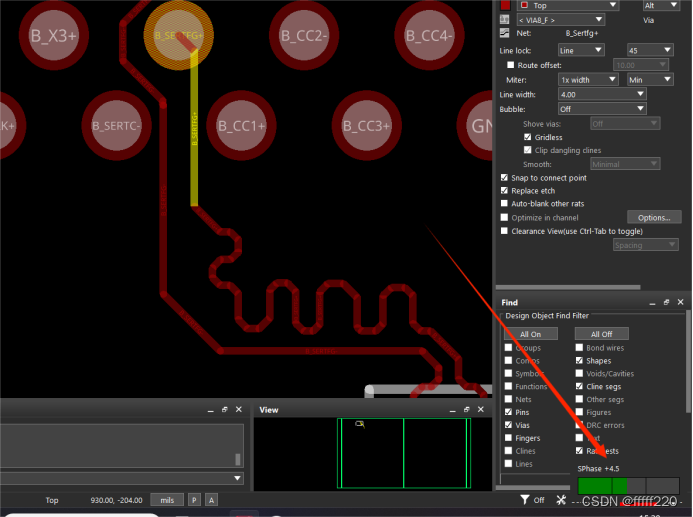

再看右下角,注意等长,绿色即可,连第二根。这一步可以直接选蛇形走线

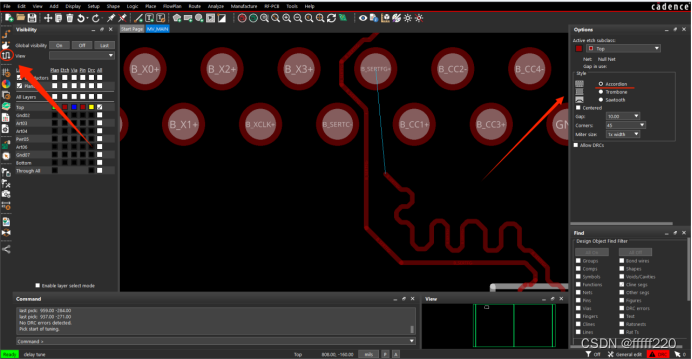

蛇形走线如图操作,先点击工具栏图标,在选择走线类型。
