一、实验目的：

        1.1了解STM32F103ZET6单片机的SPI接口及其配置方法。

        1.2掌握WS2812B灯带的控制原理及其通信协议。

        1.3通过SPI接口实现与WS2812B灯带的通信，控制灯珠显示不同颜色及效果。

二、SPI工作原理

2.1SPI介绍

        SPI，是Serial Peripheral interface的缩写，顾名思义就是串行外围设备接口。是Motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在 EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。

        SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，正是出于这种简单易用的特性，现在越来越多的芯片集成了这种通信协议。

        SPI通信中可作为从机也可以作为主机，这取决于硬件设计和软件设置：当器件作为主机时，使用一个IO引脚拉低相应从机的选择引脚(NSS)，传输的起始由主机发送数据来启动，时钟(SCK)信号由主机产生。通过MOSI发送数据，同时通过MISO引脚接收从机发出的数据；当器件作为从机时，传输在从机选择引脚(NSS)被主机拉低后开始，接收主机输出的时钟信号，在读取主机数据的同时通过MISO引脚输出数据。

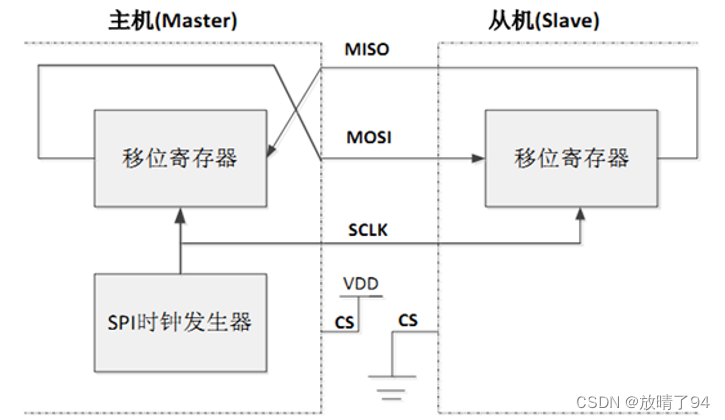

2.2SPI框图

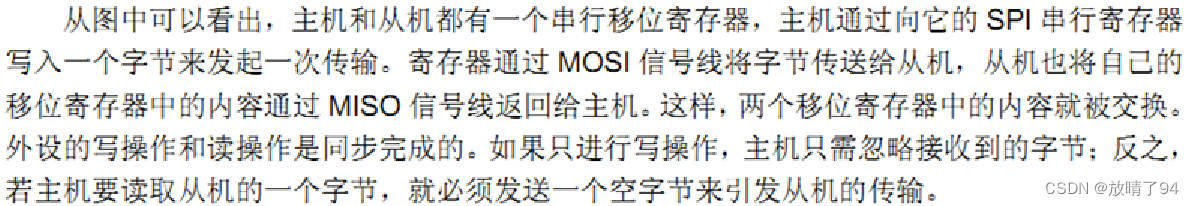

2.3SPI通信原理

如图所示，通常，SPI通过4个引脚与外部器件相连：

● MISO：主设备输入/从设备输出引脚。该引脚在从模式下发送数据，在主模式下接收数据。

● MOSI：主设备输出/从设备输入引脚。该引脚在主模式下发送数据，在从模式下接收数据。

● SCK： 串口时钟，作为主设备的输出，从设备的输入。

● NSS： 从设备选择。这是一个可选的引脚，用来选择主/从设备。它的功能是用来作为“片选引脚”,让主设备可以单独地与特定从设备通讯，避免数据线上的冲突。从设备的NSS引脚可以由主设备的一个标准I/O引脚来驱动。

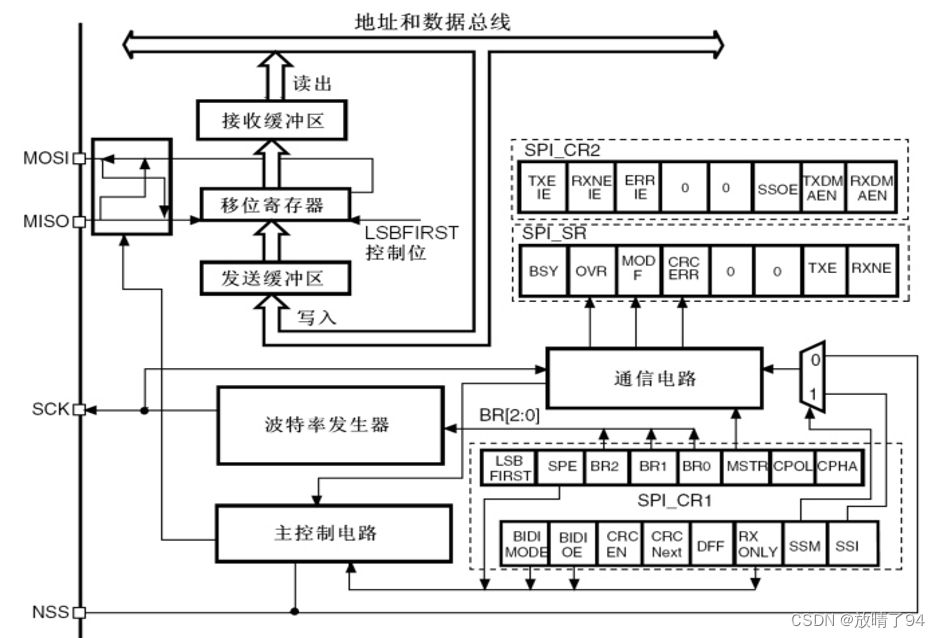

2.4SPI内部结构图

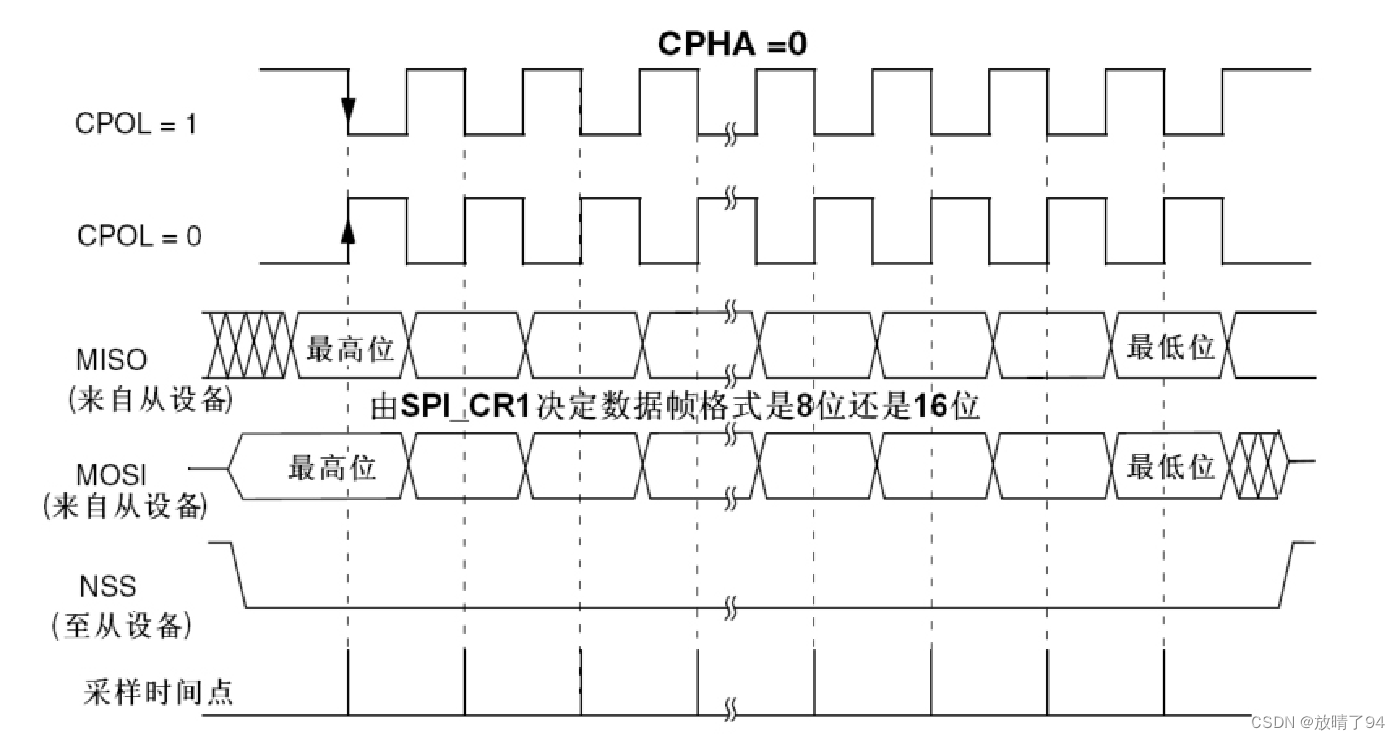

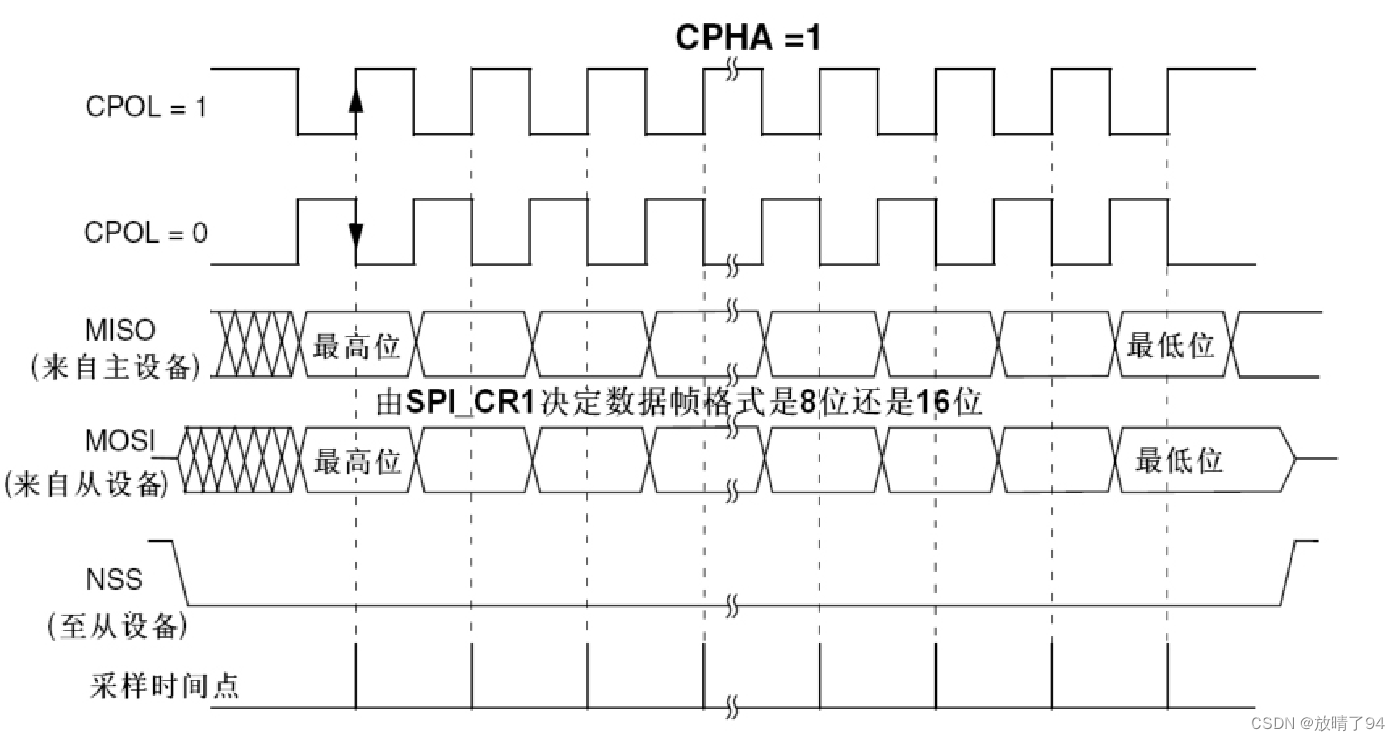

2.5 SPI数据时钟时序图

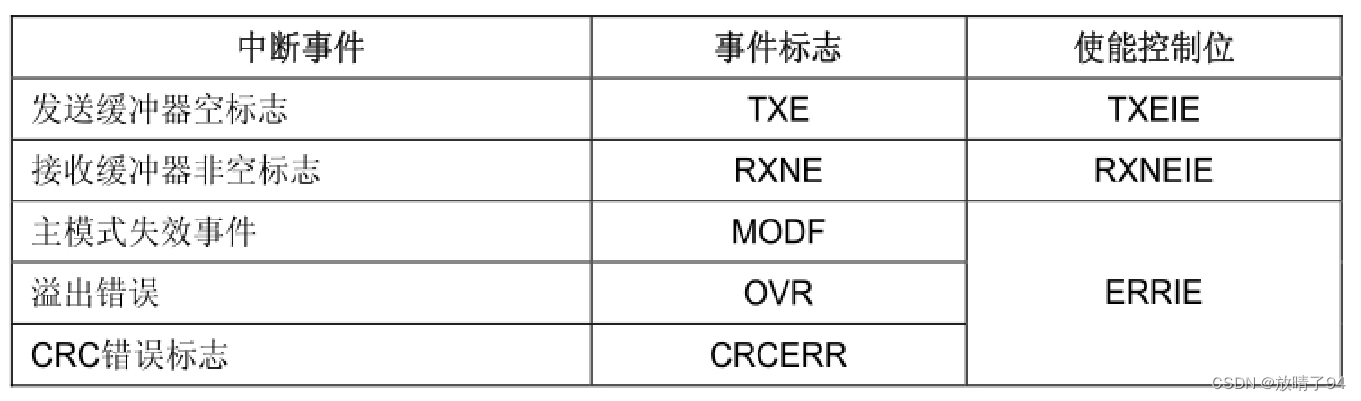

 2.6SPI中断

三、WS2812B简介

        WS2812B是一种集成了控制电路和RGB LED的智能灯珠，通过单线协议进行控制。每个灯珠都有自己的控制单元，可以通过串行数据控制其颜色和亮度。控制信号由一系列高低电平的脉冲组成，每个脉冲代表一个位，数据以24位（8位红色，8位绿色，8位蓝色）的形式传输。

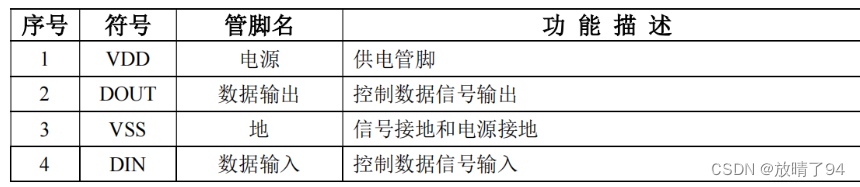

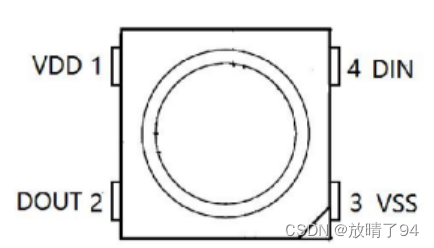

3.1引脚介绍

      引脚功能：

  • 当然，在使用的过程中，我们往往会使用不止一个LED灯，会将多个灯级联成灯带或者灯板，我们这次使用的就是灯板。

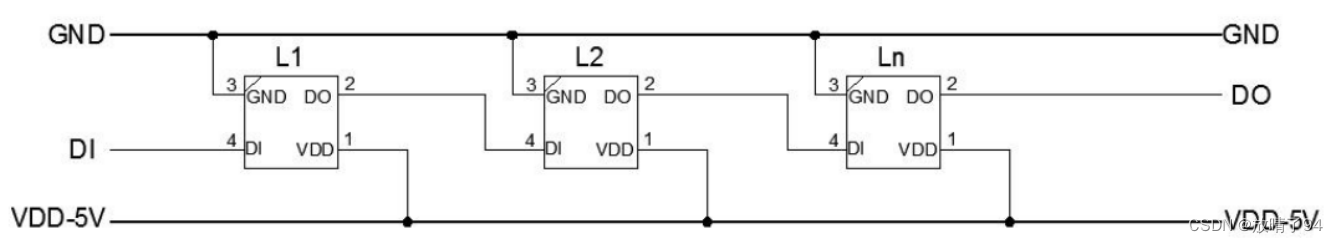

3.2灯板级联方式

        其中DIN作为数据的输入端，每个LED需要24位数据控制，多出的数据会通过DOUT引脚传递给下一个LED，以此类推，当WS2812接收到280us以上的低电平时，数据被写入LED，灯的颜色改变。

3.3PWM波的方式驱动WS2812B

        通常使用PWM波的方式驱动WS2812B。

四、代码展示

4.1SPI通讯代码

4.1.1main.c

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "w25qxx.h"


//要写入到W25Q64的字符串数组
const u8 TEXT_Buffer[]={"wtf"};
#define SIZE sizeof(TEXT_Buffer)
 int main(void)
 {
	u8 key;
	u16 i=0;
	u8 datatemp[SIZE];
	u32 FLASH_SIZE;
    u16 id = 0;

	delay_init();	    	 //延时函数初始化
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	uart_init(115200);	 	//串口初始化为115200
	LED_Init();		  		//初始化与LED连接的硬件接口
	LCD_Init();			   	//初始化LCD
	KEY_Init();				//按键初始化
	W25QXX_Init();			//W25QXX初始化

 	POINT_COLOR=RED;//设置字体为红色

	LCD_ShowString(30,110,200,16,16,"2024/6/2");
	LCD_ShowString(30,130,200,16,16,"KEY1:Write  KEY0:Read");	//显示提示信息
	while(1)
	{
		id = W25QXX_ReadID();
		if (id == W25Q128 || id == NM25Q128)
			break;
		LCD_ShowString(30,150,200,16,16,"W25Q128 Check Failed!");
		delay_ms(500);
		LCD_ShowString(30,150,200,16,16,"Please Check!        ");
		delay_ms(500);
		LED0=!LED0;//DS0闪烁
	}
	LCD_ShowString(30,150,200,16,16,"W25Q128 Ready!");
	FLASH_SIZE=128*1024*1024;	//FLASH 大小为16M字节
 	POINT_COLOR=BLUE;//设置字体为蓝色
	while(1)
	{
		key=KEY_Scan(0);
		if(key==KEY1_PRES)	//KEY1按下,写入W25QXX
		{
			LCD_Fill(0,170,239,319,WHITE);//清除半屏
 			LCD_ShowString(30,170,200,16,16,"Start Write W25Q128....");
			W25QXX_Write((u8*)TEXT_Buffer,FLASH_SIZE-100,SIZE);			//从倒数第100个地址处开始,写入SIZE长度的数据
			LCD_ShowString(30,170,200,16,16,"W25Q128 Write Finished!");	//提示传送完成
		}
		if(key==KEY0_PRES)	//KEY0按下,读取字符串并显示
		{
 			LCD_ShowString(30,170,200,16,16,"Start Read W25Q128.... ");
			W25QXX_Read(datatemp,FLASH_SIZE-100,SIZE);					//从倒数第100个地址处开始,读出SIZE个字节
			LCD_ShowString(30,170,200,16,16,"The Data Readed Is:  ");	//提示传送完成
			LCD_ShowString(30,190,200,16,16,datatemp);//显示读到的字符串
		}
		i++;
		delay_ms(10);
		if(i==20)
		{
			LED0=!LED0;//提示系统正在运行
			i=0;
		}
	}
}

4.1.2w25qxx.c

#include "w25qxx.h"
#include "spi.h"
#include "delay.h"
#include "usart.h"



u16 W25QXX_TYPE=W25Q128;	//默认是W25Q128

//4Kbytes为一个Sector
//16个扇区为1个Block
//W25Q128
//容量为16M字节,共有128个Block,4096个Sector

//初始化SPI FLASH的IO口
void W25QXX_Init(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(	RCC_APB2Periph_GPIOB, ENABLE );//PORTB时钟使能

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;  // PB12 推挽
 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
 	GPIO_Init(GPIOB, &GPIO_InitStructure);
 	GPIO_SetBits(GPIOB,GPIO_Pin_12);

        W25QXX_CS=1;				//SPI FLASH不选中
	SPI2_Init();		   	//初始化SPI
	SPI2_SetSpeed(SPI_BaudRatePrescaler_2);//设置为18M时钟,高速模式
	W25QXX_TYPE=W25QXX_ReadID();//读取FLASH ID.

}

//读取W25QXX的状态寄存器
//BIT7  6   5   4   3   2   1   0
//SPR   RV  TB BP2 BP1 BP0 WEL BUSY
//SPR:默认0,状态寄存器保护位,配合WP使用
//TB,BP2,BP1,BP0:FLASH区域写保护设置
//WEL:写使能锁定
//BUSY:忙标记位(1,忙;0,空闲)
//默认:0x00
u8 W25QXX_ReadSR(void)
{
	u8 byte=0;
	W25QXX_CS=0;                            //使能器件
	SPI2_ReadWriteByte(W25X_ReadStatusReg); //发送读取状态寄存器命令
	byte=SPI2_ReadWriteByte(0Xff);          //读取一个字节
	W25QXX_CS=1;                            //取消片选
	return byte;
}
//写W25QXX状态寄存器
//只有SPR,TB,BP2,BP1,BP0(bit 7,5,4,3,2)可以写!!!
void W25QXX_Write_SR(u8 sr)
{
	W25QXX_CS=0;                            //使能器件
	SPI2_ReadWriteByte(W25X_WriteStatusReg);//发送写取状态寄存器命令
	SPI2_ReadWriteByte(sr);               	//写入一个字节
	W25QXX_CS=1;                            //取消片选
}
//W25QXX写使能
//将WEL置位
void W25QXX_Write_Enable(void)
{
	W25QXX_CS=0;                          	//使能器件
    SPI2_ReadWriteByte(W25X_WriteEnable); 	//发送写使能
	W25QXX_CS=1;                           	//取消片选
}
//W25QXX写禁止
//将WEL清零
void W25QXX_Write_Disable(void)
{
	W25QXX_CS=0;                            //使能器件
    SPI2_ReadWriteByte(W25X_WriteDisable);  //发送写禁止指令
	W25QXX_CS=1;                            //取消片选
}
//读取芯片ID
//返回值如下:
//0XEF13,表示芯片型号为W25Q80
//0XEF14,表示芯片型号为W25Q16
//0XEF15,表示芯片型号为W25Q32
//0XEF16,表示芯片型号为W25Q64
//0XEF17,表示芯片型号为W25Q128
u16 W25QXX_ReadID(void)
{
	u16 Temp = 0;
	W25QXX_CS=0;
	SPI2_ReadWriteByte(0x90);//发送读取ID命令
	SPI2_ReadWriteByte(0x00);
	SPI2_ReadWriteByte(0x00);
	SPI2_ReadWriteByte(0x00);
	Temp|=SPI2_ReadWriteByte(0xFF)<<8;
	Temp|=SPI2_ReadWriteByte(0xFF);
	W25QXX_CS=1;
	return Temp;
}
//读取SPI FLASH
//在指定地址开始读取指定长度的数据
//pBuffer:数据存储区
//ReadAddr:开始读取的地址(24bit)
//NumByteToRead:要读取的字节数(最大65535)
void W25QXX_Read(u8* pBuffer,u32 ReadAddr,u16 NumByteToRead)
{
 	u16 i;
	W25QXX_CS=0;                            	//使能器件
    SPI2_ReadWriteByte(W25X_ReadData);         	//发送读取命令
    SPI2_ReadWriteByte((u8)((ReadAddr)>>16));  	//发送24bit地址
    SPI2_ReadWriteByte((u8)((ReadAddr)>>8));
    SPI2_ReadWriteByte((u8)ReadAddr);
    for(i=0;i<NumByteToRead;i++)
	{
        pBuffer[i]=SPI2_ReadWriteByte(0XFF);   	//循环读数
    }
	W25QXX_CS=1;
}
//SPI在一页(0~65535)内写入少于256个字节的数据
//在指定地址开始写入最大256字节的数据
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大256),该数不应该超过该页的剩余字节数!!!
void W25QXX_Write_Page(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
{
 	u16 i;
    W25QXX_Write_Enable();                  	//SET WEL
	W25QXX_CS=0;                            	//使能器件
    SPI2_ReadWriteByte(W25X_PageProgram);      	//发送写页命令
    SPI2_ReadWriteByte((u8)((WriteAddr)>>16)); 	//发送24bit地址
    SPI2_ReadWriteByte((u8)((WriteAddr)>>8));
    SPI2_ReadWriteByte((u8)WriteAddr);
    for(i=0;i<NumByteToWrite;i++)SPI2_ReadWriteByte(pBuffer[i]);//循环写数
	W25QXX_CS=1;                            	//取消片选
	W25QXX_Wait_Busy();					   		//等待写入结束
}
//无检验写SPI FLASH
//必须确保所写的地址范围内的数据全部为0XFF,否则在非0XFF处写入的数据将失败!
//具有自动换页功能
//在指定地址开始写入指定长度的数据,但是要确保地址不越界!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
//CHECK OK
void W25QXX_Write_NoCheck(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
{
	u16 pageremain;
	pageremain=256-WriteAddr%256; //单页剩余的字节数
	if(NumByteToWrite<=pageremain)pageremain=NumByteToWrite;//不大于256个字节
	while(1)
	{
		W25QXX_Write_Page(pBuffer,WriteAddr,pageremain);
		if(NumByteToWrite==pageremain)break;//写入结束了
	 	else //NumByteToWrite>pageremain
		{
			pBuffer+=pageremain;
			WriteAddr+=pageremain;

			NumByteToWrite-=pageremain;			  //减去已经写入了的字节数
			if(NumByteToWrite>256)pageremain=256; //一次可以写入256个字节
			else pageremain=NumByteToWrite; 	  //不够256个字节了
		}
	};
}
//写SPI FLASH
//在指定地址开始写入指定长度的数据
//该函数带擦除操作!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
u8 W25QXX_BUFFER[4096];
void W25QXX_Write(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
{
	u32 secpos;
	u16 secoff;
	u16 secremain;
 	u16 i;
	u8 * W25QXX_BUF;
   	W25QXX_BUF=W25QXX_BUFFER;
 	secpos=WriteAddr/4096;//扇区地址
	secoff=WriteAddr%4096;//在扇区内的偏移
	secremain=4096-secoff;//扇区剩余空间大小
 	//printf("ad:%X,nb:%X\r\n",WriteAddr,NumByteToWrite);//测试用
 	if(NumByteToWrite<=secremain)secremain=NumByteToWrite;//不大于4096个字节
	while(1)
	{
		W25QXX_Read(W25QXX_BUF,secpos*4096,4096);//读出整个扇区的内容
		for(i=0;i<secremain;i++)//校验数据
		{
			if(W25QXX_BUF[secoff+i]!=0XFF)break;//需要擦除
		}
		if(i<secremain)//需要擦除
		{
			W25QXX_Erase_Sector(secpos);		//擦除这个扇区
			for(i=0;i<secremain;i++)	   		//复制
			{
				W25QXX_BUF[i+secoff]=pBuffer[i];
			}
			W25QXX_Write_NoCheck(W25QXX_BUF,secpos*4096,4096);//写入整个扇区

		}else W25QXX_Write_NoCheck(pBuffer,WriteAddr,secremain);//写已经擦除了的,直接写入扇区剩余区间.
		if(NumByteToWrite==secremain)break;//写入结束了
		else//写入未结束
		{
			secpos++;//扇区地址增1
			secoff=0;//偏移位置为0

		   	pBuffer+=secremain;  				//指针偏移
			WriteAddr+=secremain;				//写地址偏移
		   	NumByteToWrite-=secremain;			//字节数递减
			if(NumByteToWrite>4096)secremain=4096;//下一个扇区还是写不完
			else secremain=NumByteToWrite;		//下一个扇区可以写完了
		}
	};
}
//擦除整个芯片
//等待时间超长...
void W25QXX_Erase_Chip(void)
{
    W25QXX_Write_Enable();                 	 	//SET WEL
    W25QXX_Wait_Busy();
  	W25QXX_CS=0;                            	//使能器件
    SPI2_ReadWriteByte(W25X_ChipErase);        	//发送片擦除命令
	W25QXX_CS=1;                            	//取消片选
	W25QXX_Wait_Busy();   				   		//等待芯片擦除结束
}
//擦除一个扇区
//Dst_Addr:扇区地址 根据实际容量设置
//擦除一个山区的最少时间:150ms
void W25QXX_Erase_Sector(u32 Dst_Addr)
{
	//监视falsh擦除情况,测试用
 	printf("fe:%x\r\n",Dst_Addr);
 	Dst_Addr*=4096;
    W25QXX_Write_Enable();                  	//SET WEL
    W25QXX_Wait_Busy();
  	W25QXX_CS=0;                            	//使能器件
    SPI2_ReadWriteByte(W25X_SectorErase);      	//发送扇区擦除指令
    SPI2_ReadWriteByte((u8)((Dst_Addr)>>16));  	//发送24bit地址
    SPI2_ReadWriteByte((u8)((Dst_Addr)>>8));
    SPI2_ReadWriteByte((u8)Dst_Addr);
	W25QXX_CS=1;                            	//取消片选
    W25QXX_Wait_Busy();   				   		//等待擦除完成
}
//等待空闲
void W25QXX_Wait_Busy(void)
{
	while((W25QXX_ReadSR()&0x01)==0x01);  		// 等待BUSY位清空
}
//进入掉电模式
void W25QXX_PowerDown(void)
{
  	W25QXX_CS=0;                           	 	//使能器件
    SPI2_ReadWriteByte(W25X_PowerDown);        //发送掉电命令
	W25QXX_CS=1;                            	//取消片选
    delay_us(3);                               //等待TPD
}
//唤醒
void W25QXX_WAKEUP(void)
{
  	W25QXX_CS=0;                            	//使能器件
    SPI2_ReadWriteByte(W25X_ReleasePowerDown);	//  send W25X_PowerDown command 0xAB
	W25QXX_CS=1;                            	//取消片选
    delay_us(3);                            	//等待TRES1
}

4.1.3w25qxx.h

#ifndef __FLASH_H
#define __FLASH_H
#include "sys.h"



#define W25Q80 	0XEF13
#define W25Q16 	0XEF14
#define W25Q32 	0XEF15
#define W25Q64 	0XEF16
#define W25Q128	0XEF17

#define NM25Q80 	0X5213
#define NM25Q16 	0X5214
#define NM25Q32 	0X5215
#define NM25Q64 	0X5216
#define NM25Q128	0X5217
#define NM25Q256 	0X5218

extern u16 W25QXX_TYPE;					//定义W25QXX芯片型号

#define	W25QXX_CS 		PBout(12)  		//W25QXX的片选信号



//指令表
#define W25X_WriteEnable		0x06
#define W25X_WriteDisable		0x04
#define W25X_ReadStatusReg		0x05
#define W25X_WriteStatusReg		0x01
#define W25X_ReadData			0x03
#define W25X_FastReadData		0x0B
#define W25X_FastReadDual		0x3B
#define W25X_PageProgram		0x02
#define W25X_BlockErase			0xD8
#define W25X_SectorErase		0x20
#define W25X_ChipErase			0xC7
#define W25X_PowerDown			0xB9
#define W25X_ReleasePowerDown	0xAB
#define W25X_DeviceID			0xAB
#define W25X_ManufactDeviceID	0x90
#define W25X_JedecDeviceID		0x9F

void W25QXX_Init(void);
u16  W25QXX_ReadID(void);  	    		//读取FLASH ID
u8	 W25QXX_ReadSR(void);        		//读取状态寄存器
void W25QXX_Write_SR(u8 sr);  			//写状态寄存器
void W25QXX_Write_Enable(void);  		//写使能
void W25QXX_Write_Disable(void);		//写保护
void W25QXX_Write_NoCheck(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite);
void W25QXX_Read(u8* pBuffer,u32 ReadAddr,u16 NumByteToRead);   //读取flash
void W25QXX_Write(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite);//写入flash
void W25QXX_Erase_Chip(void);    	  	//整片擦除
void W25QXX_Erase_Sector(u32 Dst_Addr);	//扇区擦除
void W25QXX_Wait_Busy(void);           	//等待空闲
void W25QXX_PowerDown(void);        	//进入掉电模式
void W25QXX_WAKEUP(void);				//唤醒
#endif

五、实验效果

5.1SPI通讯效果：（按下KEY1即为“写”，按下KEY0为“读”）

SPI通讯

六、心得体会

        通过本次实验，我对STM32F103ZET6单片机的SPI接口及其应用有了更加深入的理解。在配置和使用SPI接口时，我学会了如何设置SPI的相关参数，并掌握了SPI数据传输的基本流程。

        在实验过程中，我遇到了一些挑战，如如何精确控制SPI发送时序以匹配WS2812B的通信要求。通过查阅资料和反复调试，我逐步解决了这些问题。这让我认识到，在嵌入式系统开发中，细节非常重要，尤其是在时序控制和协议实现方面，需要仔细研究和调试。

。

放晴了94
关注
  • 22
    点赞
  • 踩
  • 15
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
SPI FLASH的读写
weixin_43498765的博客
03-10 1871
qspi flash基础介绍，3字节4字节的理解和应用
STM32制作flash烧写器 spi flash
qq_17519993的博客
07-19 3698
想要成功就要仔细阅读哦
SPI NOR FALSH的设计及注意
weixin_71572339的博客
07-13 784
SPI NOR FALSH设计
FPGA使用SPI控制FLASH
m0_56222647的博客
03-17 2485
通过控制FLASH芯片进一步熟悉SPI协议。
一文教你彻底学会SPI协议
嵌入式
06-19 2555
SPI 协议是由摩托罗拉公司提出的通讯协议(Serial Peripheral Interface)，即串行外围设备接口，是一种高速全双工的通信总线。它被广泛地使用在 ADC、 LCD 等设备与 MCU 间，要求通讯速率较高的场合。
江科大STM32学习笔记（下）-SPI实验程序
06-04
STM32是一款基于ARM Cortex-M内核的微控制器，由意法半导体公司（STMicroelectronics）生产，广泛应用于嵌入式系统设计。本篇主要关注STM32在SPI（Serial Peripheral Interface）通信上的实践，通过两个实验：硬件...
嵌入式stm32f103项目实例ic-main笔记
06-24
在这个名为"嵌入式STM32F103项目实例ic-main笔记"的项目中，我们可以深入学习如何利用STM32F103进行实际的开发工作。 首先，我们需要了解STM32F103的主要特性。它提供了从48MHz到72MHz的运行频率，内置SRAM内存和...
STM32-learning-notes.rar_stm32 笔记
09-22
STM32学习笔记详解 STM32是一款基于ARM Cortex-M内核的微控制器，由意法半导体（STMicroelectronics）公司生产。这份“STM32-learning-notes.rar”压缩包文件包含了一份作者原创的学习笔记，旨在帮助初学者或有经验...
STM32F407ZGT6学习笔记
01-16
本学习笔记将深入探讨其中的关键特性，尤其是中断系统的管理和一些实用功能，如串口通信、外部中断、定时器、PWM输出以及输入捕获和电容触摸屏实验。 首先，中断系统在STM32F407中扮演着核心角色，它允许处理器高效...
《STM32自学笔记》随书共享资料
03-23
5. **串口通信**：UART、SPI、I2C是常见的串行通信协议，STM32支持这些协议，用于芯片间的数据交换。 6. **ADC转换**：STM32的模拟数字转换器（ADC）用于将模拟信号转换为数字信号，是处理传感器数据的关键。 7. *...
FPGA——SPI总线控制flash（1）（含代码）
居安士的博客
07-21 1773
用spi控制flash写使能、flash读状态、flash擦除（vivado） 含完整代码，有仿真，有解析
SPI实验W25Qxx讲解
天下对手教会少林武僧
10-23 5066
W25Q64 是华邦公司推出的大容量SPI  FLASH 产品，W25Q64 的容量为 64Mb，W25Q128的容量为128Mb。 W25Q64 的擦写周期多达 10W 次，具有 20 年的数据保存期限，支持电压为 2.7~3.6V。 一。 程序配置过程 SPI实验W25Qxx讲解" title="26. SPI实验W25Qxx讲解" style="margin:0px; padd
FPGA模块——SPI协议（读写FLASH）
Treasureljc的博客
11-25 4009
有个输入时序的要求 开始时CS拉低等待（tSLCH要求最小5ns）再开始， 结束时CS拉高等待（tSHSL用100ns ）再进行下一次操作。写使能：开始时CS拉低等待（tSLCH要求最小5ns）再开始，结束时CS拉高等待（tSHSL取100ns ）再进行下一次操作。方便进行读取和局部操作。100m时钟和clk_cnt配合进行数据的读取和输出（clk_cnt有等于1和0的时候）主机和从机在时钟上升沿放入要输出的数据，在时钟下降沿读取要输入的数据。数据写多了会把之前的数据覆盖掉，要判断操作是否完成。
Winbond W25QXX SPI Flash使用笔记
热门推荐
欢迎光临
07-20 3万+
相较于EEPROM而言，SPI Flash的存储空间简直就是打开了一个新世界。以W25Q16为例，16Mb也就是2MB的空间，是AT24C08芯片的1KB空间的2048倍，价格也没有相差很多。同时使用SPI总线可以实现更高的读写速度，W25Qxx的SPI总线可以达到80MHz，这是IIC总线望尘莫及的，而且我比较喜欢用的STM32单片机的IIC总线总是让人那么揪心，所以我一直都是用的软件模拟IIC...
SPI Nor Flash
TonyHo's NotePad
10-10 6915
SPI协议 Slave与Master 一般而言，提供clock的一方称为master。如下图（7-1）中的SCLK方向可知：Processor为master，而Peripheral为slave。 SPI设备接口 SPI uses four main signals: Master Out Slave In (MOSI)Master In Slave Out (MISO
SPI详解及SPI接口flash举例
u010246947的专栏
12-18 2万+
一、SPI总线是怎么一回事： 推荐文章http://blog.csdn.net/ce123_zhouwei/article/details/6897293，关于SPI与uart、i2c的比较，推荐文章http://www.cnblogs.com/lucky-apple/archive/2008/07/03/1234581.html，SPI最大的特点是它是它是同步的(有时钟，和uart最大的区别，
使用EntityFramework8的学习和开发过程中一些经验
最新发布
morsth的博客
08-03 305
本篇文章主要记录自己在EF8的学习和使用过程中的碰到一些坑和自己琢磨的一些解决问题的方法以及过程。
学习硬件测试04：触摸按键+PWM 驱动蜂鸣器+数码管（P62~P67、P71、P72）
Xuexi_touteng的博客
07-31 351
Qutput compare preload 输出比较预加载：使能（可以改变占空比，而不是固定占空比）极速模式：关闭CH 极性：高（小于 CCR 的状态）状态：重置。
STM32开发日记：嵌入式工程师的学习之路
"STM32开发笔记是一个记录嵌入式工程师使用STM32进行开发的学习日记，由Karlno和YuanYin共同编写，内容涵盖从项目启动、调试环境设置、编译原理到具体的硬件接口如SPI总线、SD卡、文件系统、LCD和触摸屏的使用，以及...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
