AS5600编码器PCB绘制

AS5600版本选择（deepseek）

（由于技术原因，联网搜索暂不可用）

AS5600 系列是 ams AG（现为 Renesas 旗下公司）推出的磁性旋转位置传感器，不同后缀型号在封装、输出接口、温度范围或应用场景上存在差异。以下是 AS5600-ASOT、AS5600-ASOM 和 AS5600L-AWLM 的主要区别：

---

1. 封装与引脚配置

• AS5600-ASOT

  • 封装类型：SOIC-8（表面贴装封装，引脚间距较宽）。
  • 适用于标准工业环境，易于手工焊接或自动化贴装。

• AS5600-ASOM

  • 封装类型：TSSOP-14（薄型缩小外形封装，引脚更多、间距更密）。
  • 可能支持更多功能接口（如冗余输出或额外配置引脚）。

• AS5600L-AWLM

  • 封装类型：QFN-16（方形扁平无引脚封装，底部有散热焊盘）。
  • 紧凑设计，适合高密度 PCB 布局，散热性能更好。

---

2. 输出接口与功能

• AS5600-ASOT 和 AS5600-ASOM

  • 标准输出：模拟输出（0~VDD） 或 数字输出（I2C/PWM），具体取决于型号配置。
  • 分辨率：12 位（典型值），支持非接触式磁旋转检测（0~360°）。

• AS5600L-AWLM

  • 可能支持 增强型数字接口（如更高抗干扰能力的 PWM/I2C）。
  • 可能包含 自诊断功能 或 冗余输出，符合汽车功能安全需求。

---

3. 温度范围与认证

• AS5600-ASOT/ASOM

  • 工作温度：-40°C 至 +125°C（工业级）。
  • 认证：适用于工业或消费电子，无汽车级认证。

• AS5600L-AWLM

  • 工作温度：-40°C 至 +150°C（扩展温度范围）。
  • 认证：符合 AEC-Q100 汽车级标准，适合汽车应用（如油门踏板、转向角检测）。

---

4. 应用场景

• AS5600-ASOT/ASOM

  • 工业设备（电机控制、机器人）、家电（旋钮、编码器）、消费电子。

• AS5600L-AWLM

  • 汽车电子（如电动助力转向、变速箱位置检测），对可靠性和温度稳定性要求更高。

---

5. 其他特性

• AS5600L-AWLM
  • 可能支持 低功耗模式，适合电池供电场景。
  • 增强 ESD 保护（如 ±8kV HBM），抗电磁干扰能力更强。

---

总结选型建议

• 需要汽车级可靠性 → 选 AS5600L-AWLM。
• 空间受限或高密度设计 → 选 QFN 封装的 AWLM 型号。
• 标准工业应用 → 根据接口需求选择 ASOT（SOIC-8）或 ASOM（TSSOP-14）。

注：具体参数请以官方数据手册为准，建议通过 Renesas 官网或分销商获取最新信息。

根据需求，选择最常用的AS5600-ASOT

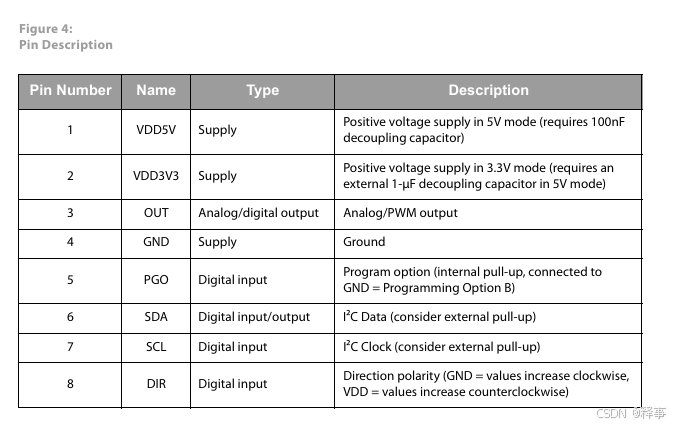

数据手册分析

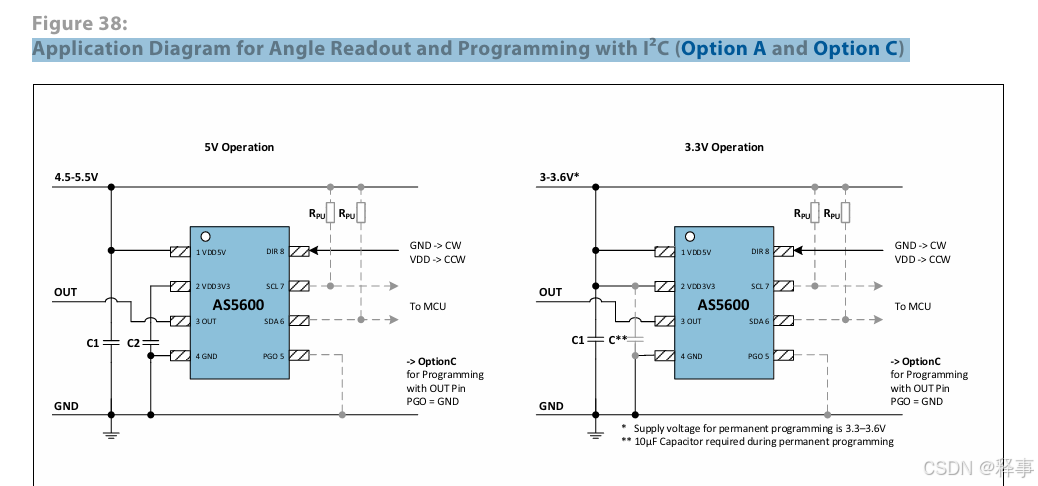

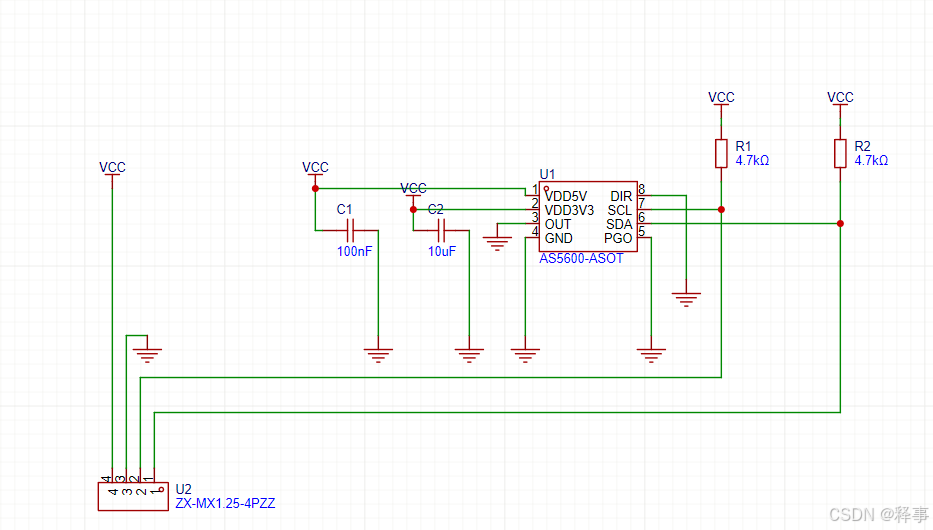

按照这个图绘制出pcb

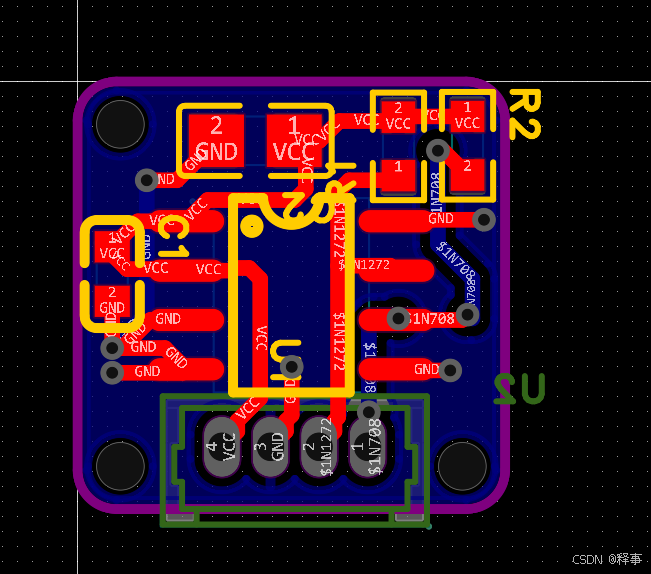

布线

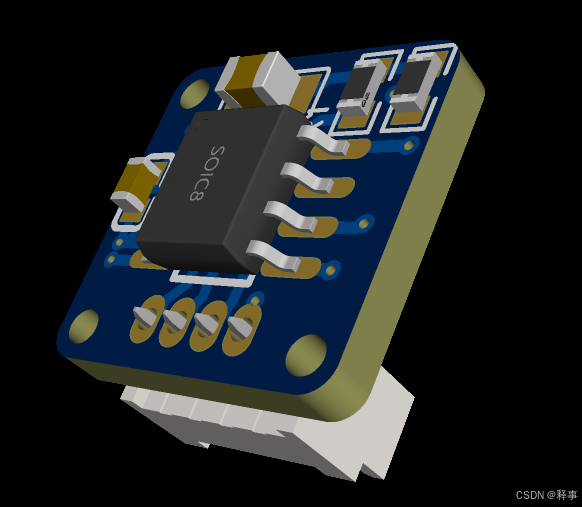

3d预览
