第一部分 硬件介绍

1.1 硬件清单

序号	品名	数量
1	ESP32 FOC V1.0 主板	1
2	YT2804电机	2
3	12V电源适配器	1
4	USB 线	1
5	6pin杜邦线	2

注意：YT2804是改装的云台无刷电机,带有AS5600编码器，可实现360°连续运转。
主要参数如下：

序号	品名	数量
1	输入电压	12V
2	极对数	7
3	工作电流	180mA
4	最大转速	3840RPM
5	编码器分辨率（I2C）接口	12bit
6	编码器分辨率（Analog）接口	1024

硬件清单如下图所示：

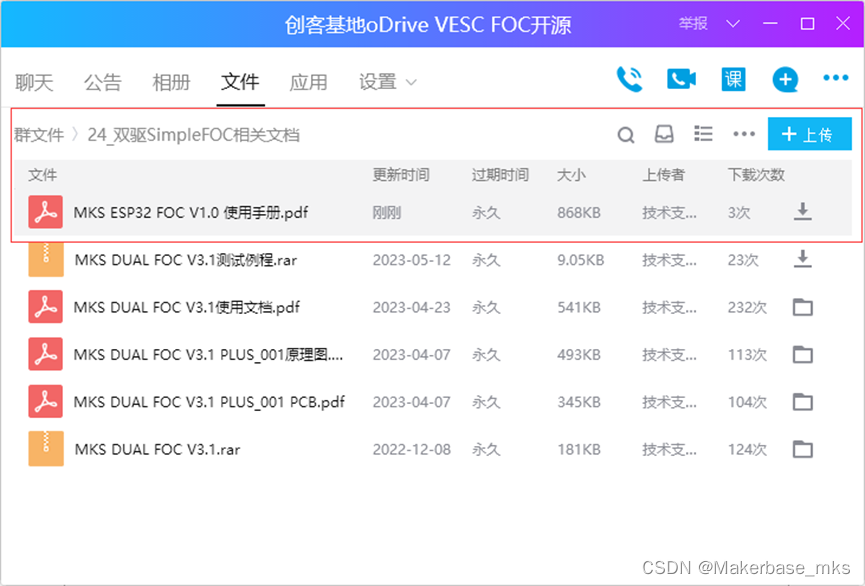

ESP32 FOC V1.0主板说明书等更多资料请加入QQ群（732557609）下载

1.2 硬件连接

1.电机的三根相线连接至ESP32 FOC主板

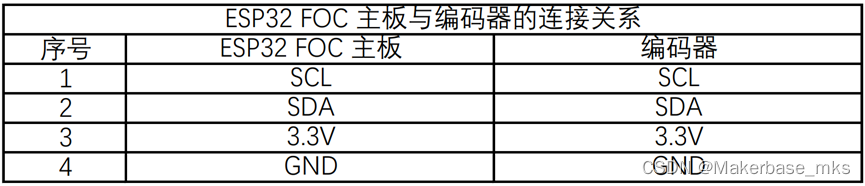

2.连接电机的AS5600编码器至ESP32 FOC主板，端口对应关系如下表
(编码器端口对应关系如下方实物图所示，注意不要接反)

3.用USB线连接ESP32 FOC主板与PC
4.12V电源适配器连接主板
注意：请不要在上电的情况下进行硬件连接！

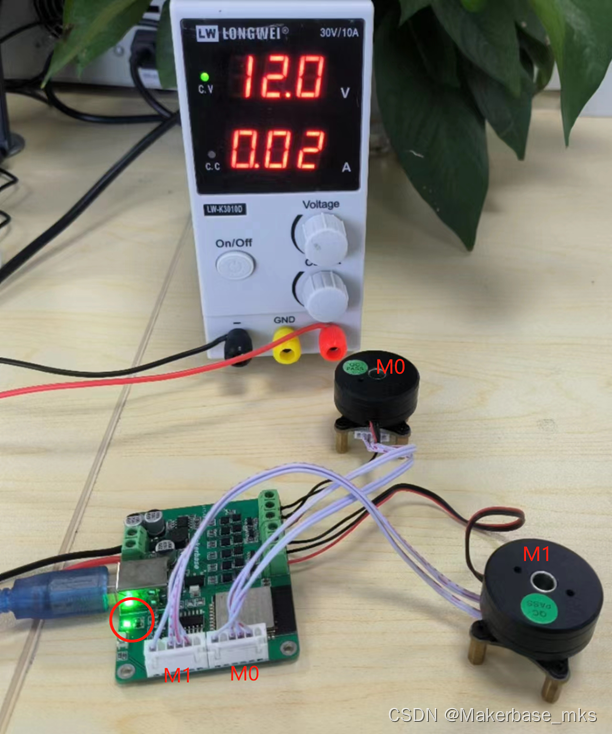

上电后绿色指示灯亮

第二部分 软件配置

2.1 PC系统

Windows 10家庭中文版

2.2软件准备

Arduino 1.8.13
可从官方网站下载

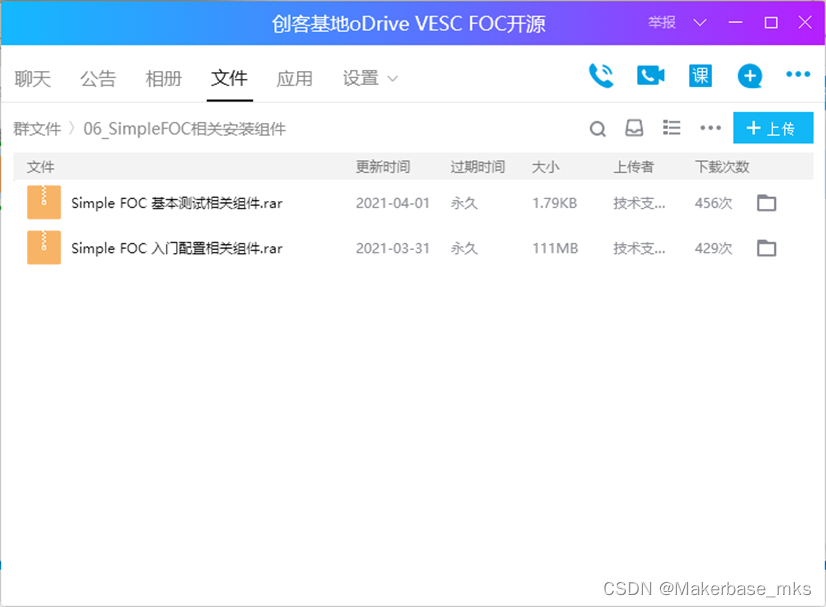

也可从QQ群（732557609）下载

2.3 安装Arduino

略

2.4 安装SimpleFOC library

详情请查看《Makerbase SimpleFOC 第一课 入门配置》
文章链接：https://blog.csdn.net/gjy_skyblue/article/details/115353908
注意：本例程使用的库版本为2.1.1，如果已经下载过其他版本，则需要更换版本。
更换版本的方法请参照往期示例。
文章链接：https://blog.csdn.net/gjy_skyblue/article/details/131019261?spm=1001.2014.3001.5502

第三部分 I²C双编码器测试(AS5600)

3.1 修改代码

1.检查硬件连接，之后给主板上电。

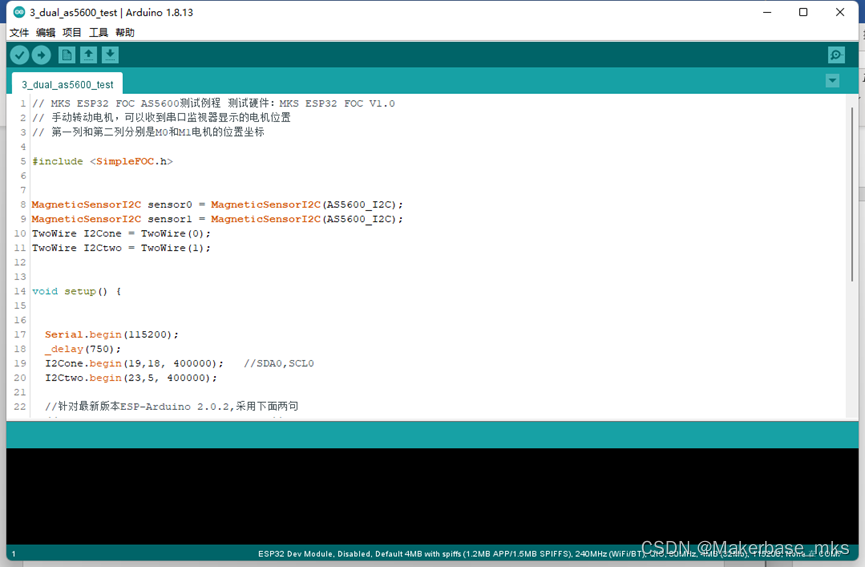

2.用Arduino打开测试例程代码 3_dual_as5600_test。
（例程代码请加入QQ群下载）

3.点击工具=>开发板=>ESP32 Arduino=>ESP32 Dev Module。

4.点击工具=>端口=>COM▢，选择对应的USB端口号。

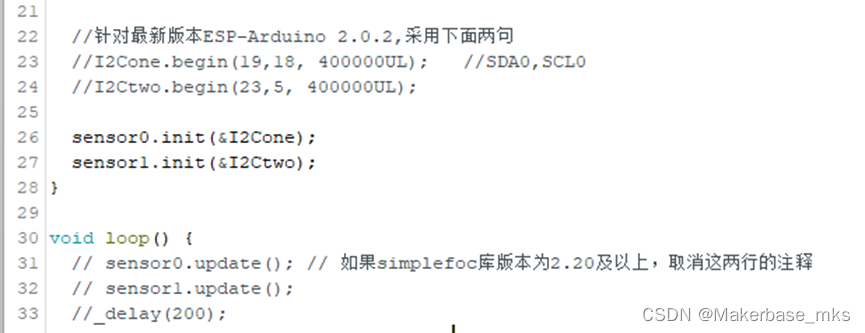

5.22-33行，根据版本修改代码

3.2 编译上传与测试

1.点击左上角的的上传按钮

等待编译上传

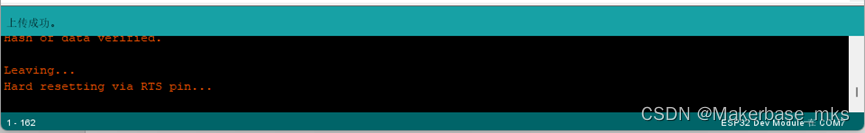

等待显示上传成功

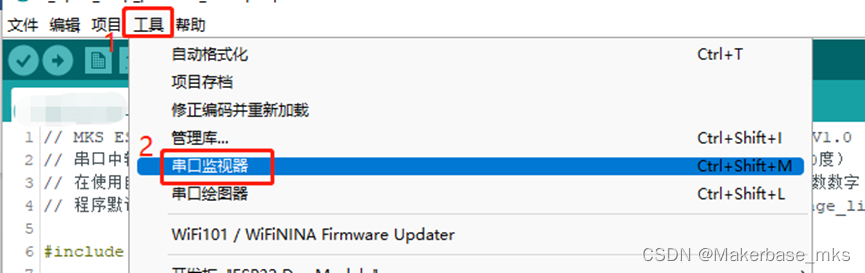

2.点击工具=>串口监视器，打开串口窗口

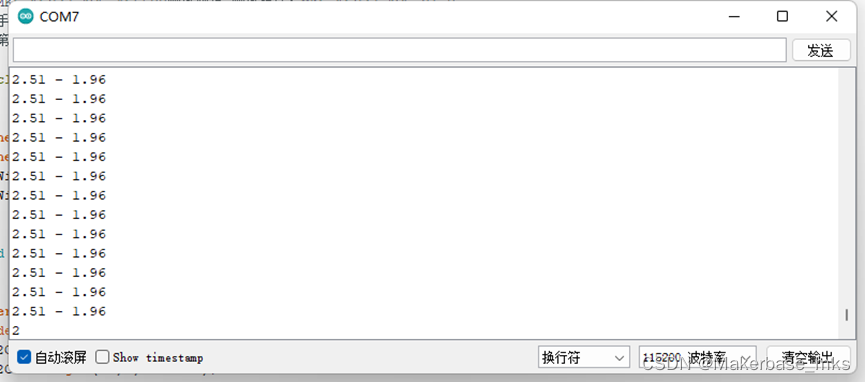

3.串口窗口中会显示电机的位置信息。
第一列和第二列分别是M0和M1电机的位置坐标。
手动转动电机，可以观察到位置信息的变化。

Makerbase SimpleFOC ESP32 例程3 I²C双编码器测试(AS5600) 到此结束。
请继续关注后续课程。

---
