USB电路设计（1）

个人感觉，初学了解这些概念就够了，直接去看数据手册，用到了再学；USB可以转TTL\RS485等电路，有蛮多的；大概设计的逻辑就是USB接口设计、转换芯片设计、(RS485模块设计);转换电路设计等。

USB电路设计，首先了解到USB协议有很多种，从1.0到现在的4.0，其实目前新手最常用的也就是2.0和3.1协议；其次要了解type,mini,micro的硬件接口类型，最常用的就是在3.1协议下的Type-C;在2.0协议下的Type-A。

USB2.0主要就四根线：电源、地和一对差分线（D+/D-);是半双工通信，同时接口底座一般都是白色，采用的一般是Type-A类型，可以进行常见数据传输，同时可以进行低功耗供电。（一般是5v/500MA)

USB3.0/3.1分为两种：当采用Type-A类型，就9根线，USB2.0的四根，再加上两对差分线（RX-/RX+;TX-/TX+)以及一个数字地;当采用Type-C类型就是24根（这个根据厂商需要会进行删减，有6根的、12根的），可以进行快充操作（进行充电），同时也可以进行传输视频，可以正反插入，不影响传输，接口底座一般是蓝色),（一般是5V/900mA)。

USB差分阻抗控制一般是90欧姆（±10％），对内等长的误差为5mil，差分线要等长等距，不要有直角，用135°钝角或者圆弧（蛇形）走线；差分走线要尽可能的减少换层过孔，防止阻抗不匹配。

USB概述

USB是通用串行总线（可进行数据和电源传输），是一种快速的dengchangdian、双向的、同步传输的，可以进行热拔插的串行接，是一种用于计算机与外部设备连接和通信的标准接口协议，其目的是为了简化计算机与外部设备的连接过程，使得设备的即插即用和热插拔功能得以实现。

USB协议经历了多个版本的发展，主要类型有USB1.0、USB2.0、USB3.0、USB3.1、USB3.2以及USB4等，每个版本在传输速度、功率传输等方面有所提升和改进。最早的硬件接口类型有三种分别是ｍicro、ｍini和type，到如今逐渐统一为type -ｃ。

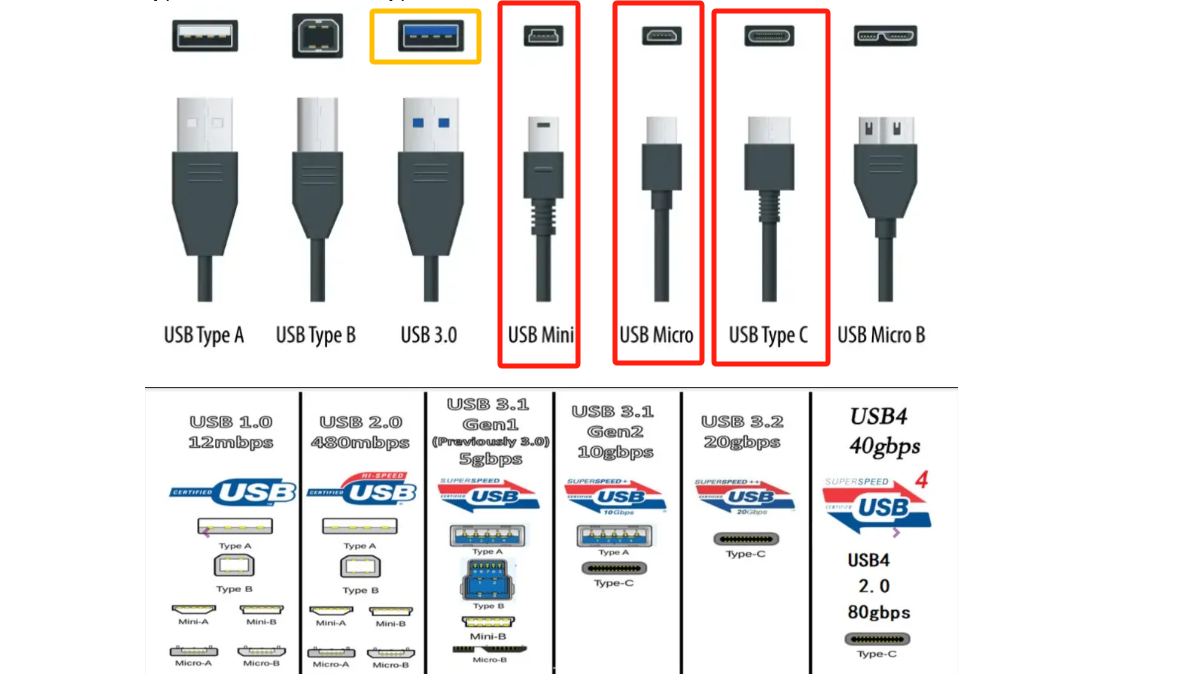

TYPE类型：普通的硬件直接叫做Type,主要有Type A(9pin),Type B,Type C(24pin)

Mini 类型：小型版本

Micro类型：微小型版本

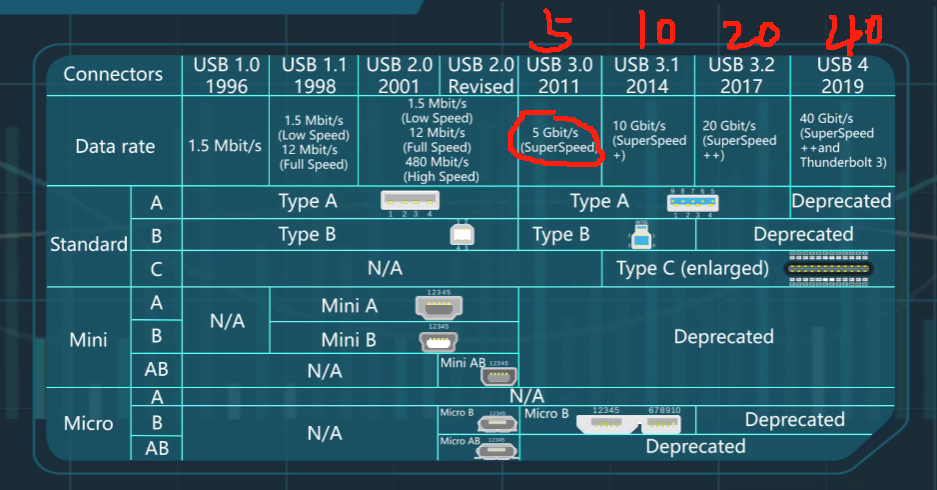

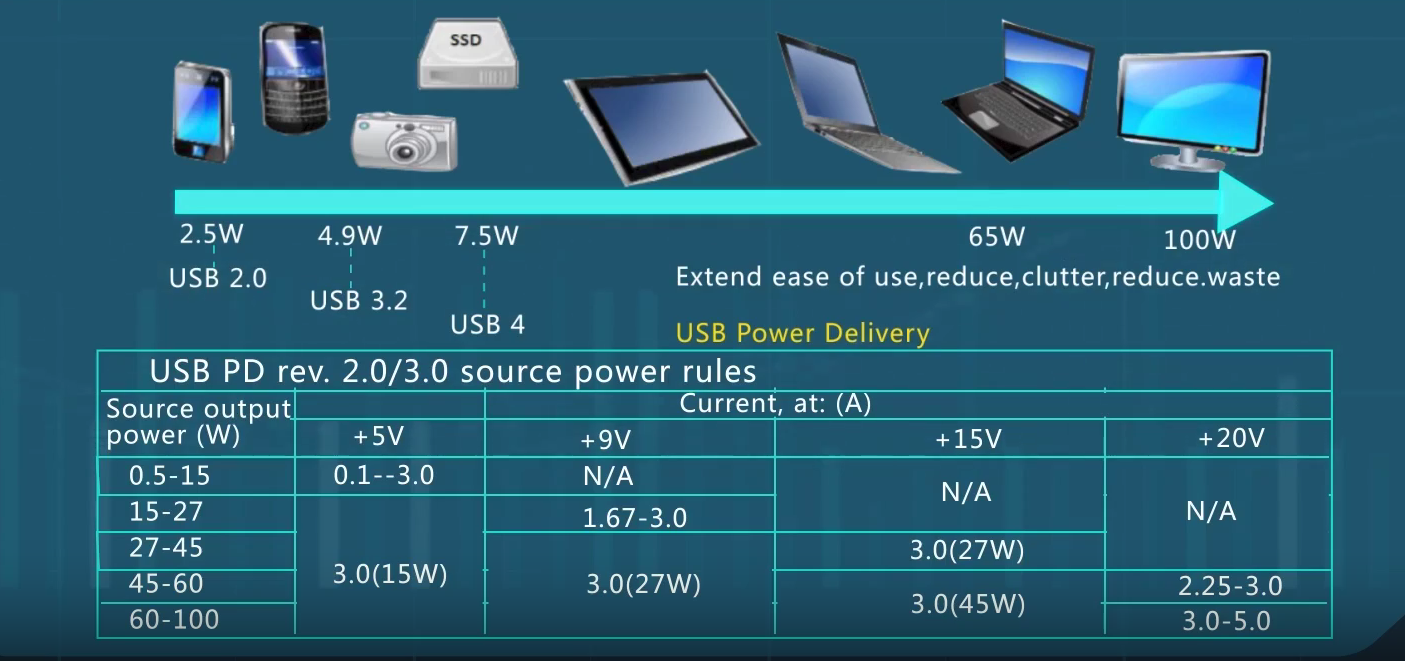

USB的发展： 1.0→1.1→2.0→3.0→3.1→3.2 →4

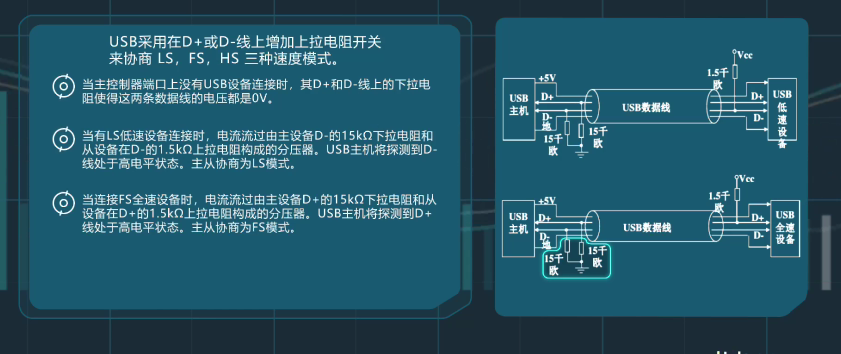

USB1.0（低速），传输速率最大是1.5Mbps 【0.5A/5V】

USB1.1（全速），传输速率最大是12Mbps 【0.5A/5V】

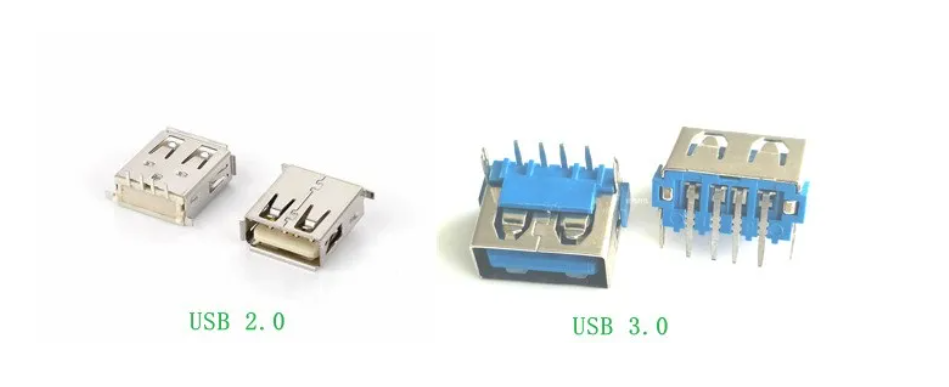

USB2.0（高速），传输速率最大是480Mbps 【0.5A/5V】（白色底座）

USB3.0（超高速），传输速率最大是5Gbps 【0.9A/5V】/（蓝色的底座）

一般USB常用的类型就是USB2.0 和USB3.0 ;同时也分为公头和母头；USB2.0是白色底座，USB3.0是蓝色底座，一般传输速率越快的是USB3.0。在 USB 设计中，设备端（如电脑、充电器、固定装置）通常设计为母头（插座），而连接线（数据线、充电线）通常配备公头（插头），这种设计符合 “固定端用母头、可移动端用公头” 的通用逻辑。一般在电路设计中设计的是母头的电路，公头一般是连接线直接用。

硬件接口：Type - C

 这里暂时只学习TYPE-A/B/C的异同与实物认识。

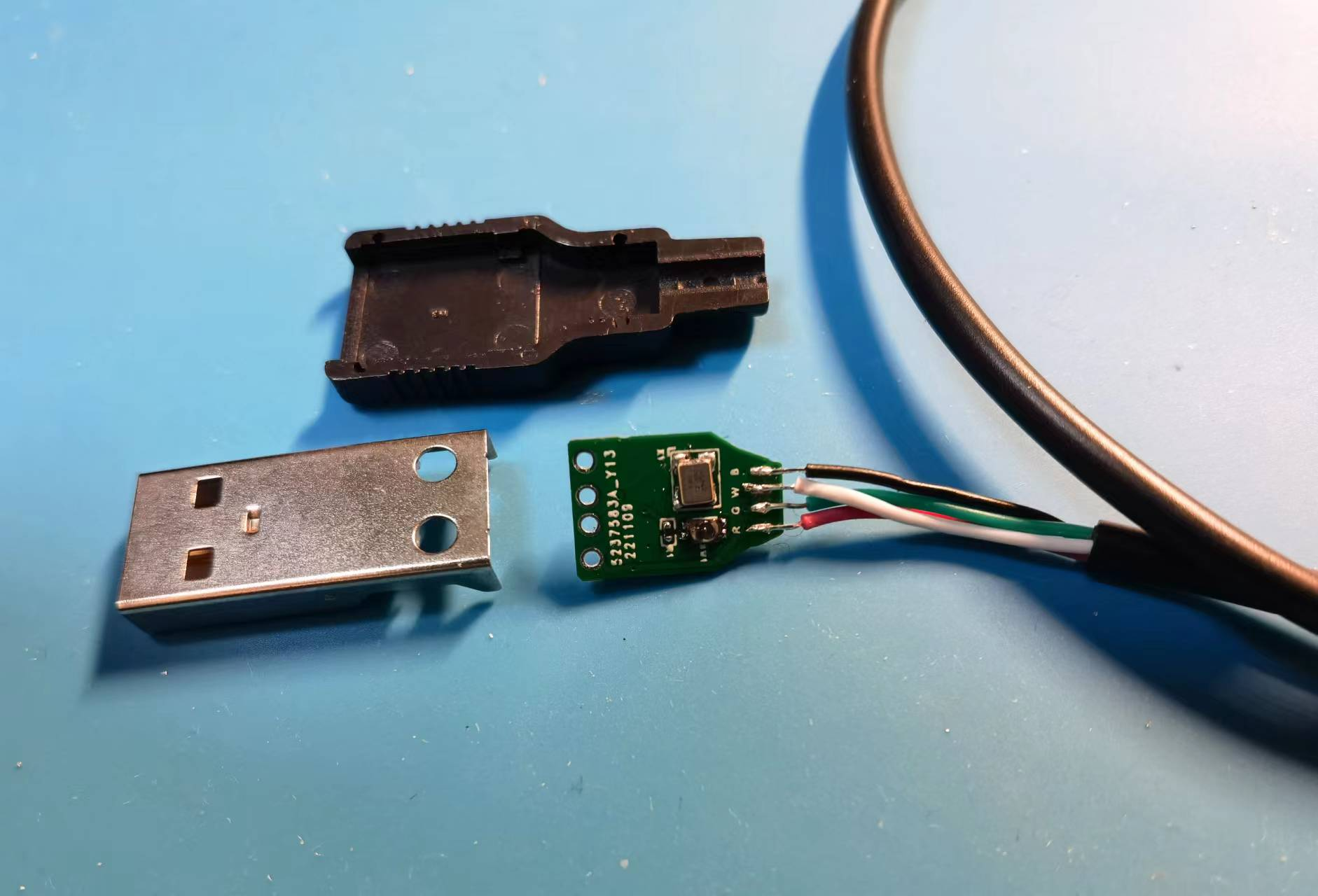

1. Type-A

   • 形状：长方形，单向插入（需对准方向），分为公头（插头）和母头（插座）。

   • 引脚：USB 2.0 版本有 4 针（VCC、GND、D+、D-），USB 3.0 及以上版本增加 4 针高速差分信号线（SSTX/SSRX），共 8 针。

   • 尺寸：体积较大，常见于电脑主机、充电器等固定设备。

   • 基础功能：仅支持数据传输和低功率充电（5V/2A，10W）。

   • 限制：无法传输视频信号，不支持 USB PD 快充协议。

2. Type-B

   • 形状：方形或薄矩形，顶端有斜角，同样分为公母头。

   • 变种：

     • Standard Type-B：用于打印机、扫描仪等大型外设67。

     • Micro-B：早期安卓手机主流接口（如 Micro USB 2.0），因体积小但易损坏被 Type-C 取代17。

   • 引脚：USB 2.0 版本为 5 针，USB 3.0 版本增加 5 针高速信号引脚，共 10 针。

   • 功能局限：以数据传输为主，供电能力低（5-10W）。

   • 特殊场景：部分工业设备仍使用 Standard Type-B 接口。

3. Type-C

   • 形状：椭圆形，支持正反盲插，无方向限制。

   • 引脚：最多 24 针（公头 22 针），包含 4 组 VBUS（供电）、4 组 GND（接地）、2 组 SSTX/SSRX（高速数据）、CC（配置通道）、SBU（辅助信号）等。

   • 尺寸：体积最小，适配轻薄设备（如手机、笔记本）。

   • 供电能力：

     • 基础：5V/3A（15W）。

     • USB PD 协议：最高 240W（48V/5A），支持动态功率分配。

   • 视频输出：原生支持 DisplayPort（4K/8K），可直连显示器。

   • 多协议兼容：整合雷电 3/4、PCIe、HDMI 等，适用于扩展坞、外置显卡等

特性	Type-A	Type-B	Type-C
物理形态	长方形，单向插入	方形 / 薄矩形，部分变种	椭圆形，正反盲插
传输速度	最高 10Gbps（USB 3.1 Gen2）	最高 5Gbps（USB 3.0）	最高 40Gbps（USB4 / 雷电 4）
供电能力	10W（5V/2A）	10W（5V/2A）	240W（USB PD 3.1）
功能扩展	仅数据传输和充电	基础数据传输	视频输出、多协议兼容、高速扩展
典型应用	电脑、外设、充电器	打印机、外置硬盘、早期手机	手机、笔记本、扩展坞、显示器
兼容性	需转接头适配 Type-C	逐渐淘汰，依赖转接头	原生兼容多协议，支持反向供电

核心差异总结

• 速度与功能：Type-C 在传输速度、供电能力和协议兼容性上全面领先，尤其适合高速数据、视频和大功率场景。

• 用户体验：Type-C 的正反盲插和耐用性显著优于 Type-A 和 Type-B。

• 发展趋势：Type-A 仍广泛存在但功能受限，Type-B 逐步淘汰，Type-C 成为未来统一接口标准。

通过查询资料进行对比，可以得出结论：B口被淘汰；A口功能受限、可以传输数据以及低功耗供电，只能单向插入配对；C口不仅可以传输数据还可以传视频，可以提供较大的供电，可以进行正反的盲插。

USB2.0/3.0

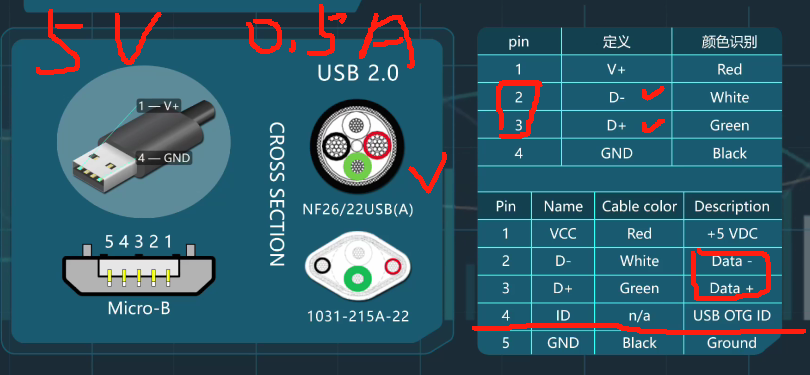

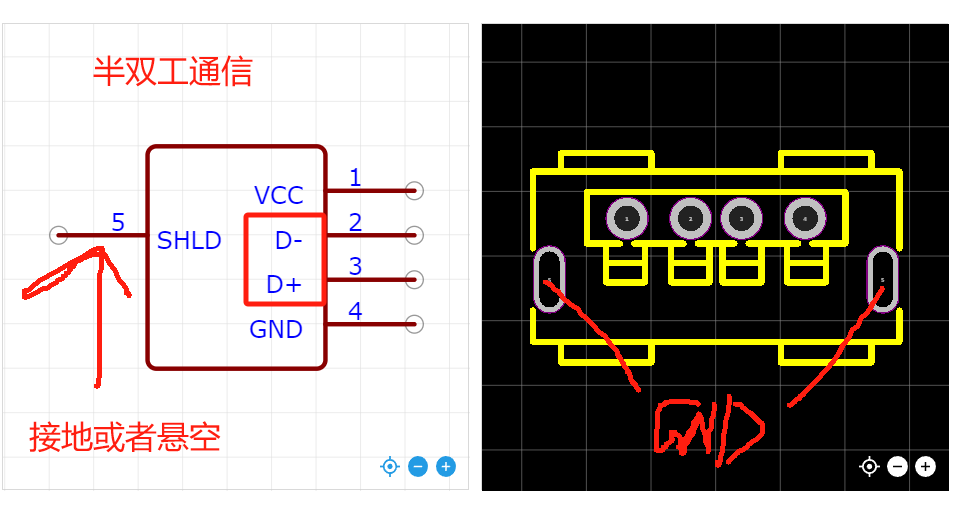

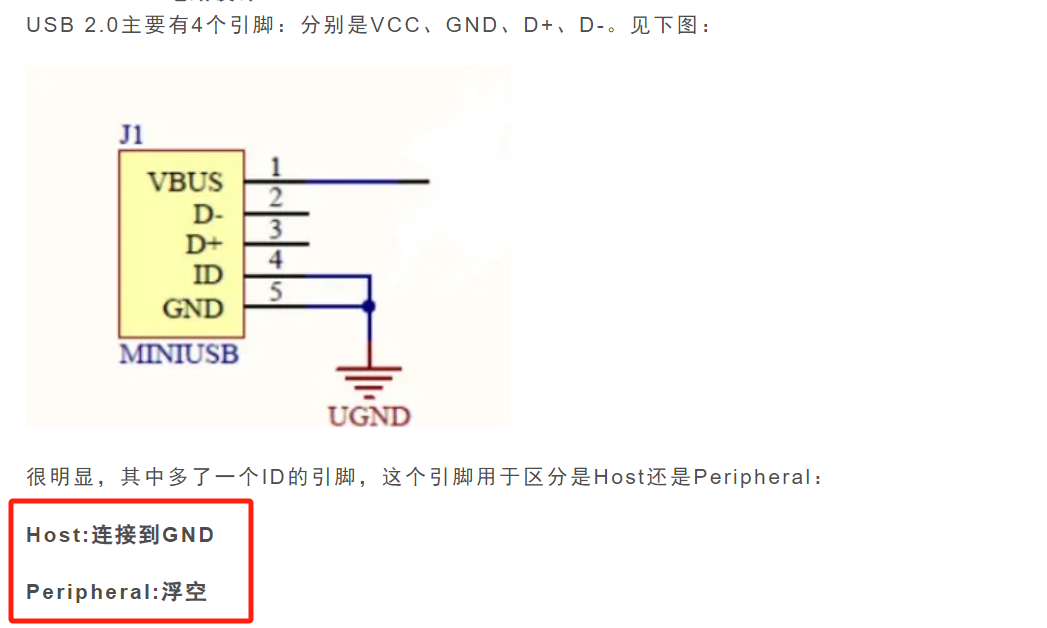

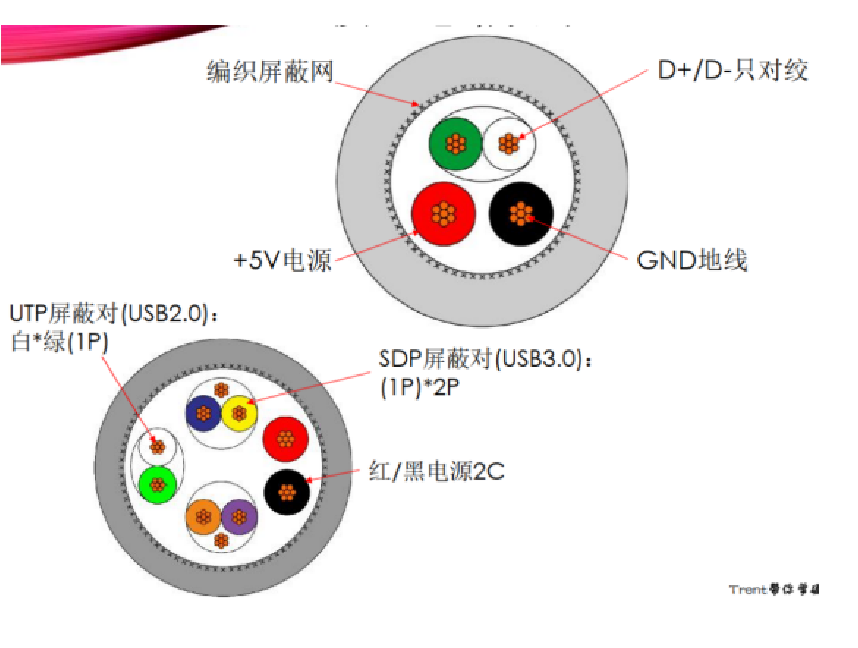

USB2.0主要有四条线：VBUS:+5V、GND、差分数据D+、差分数据D-

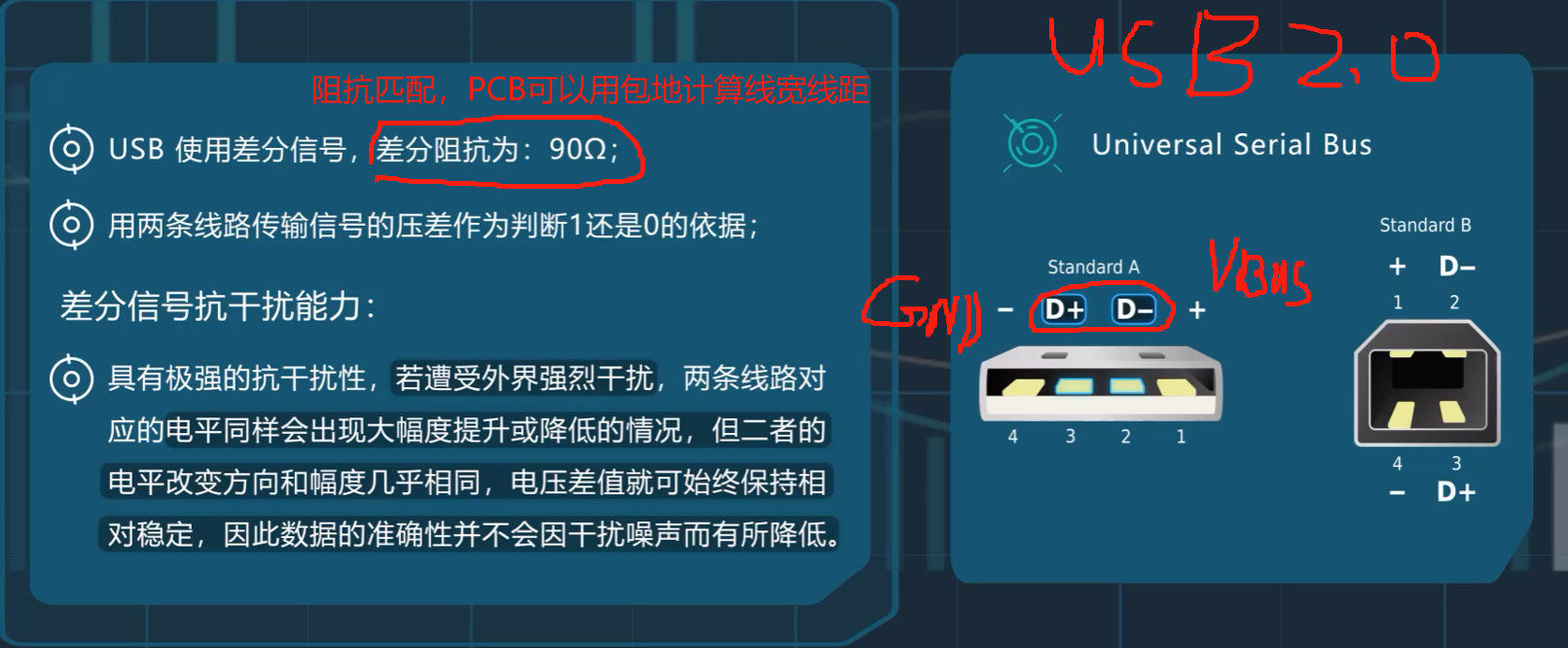

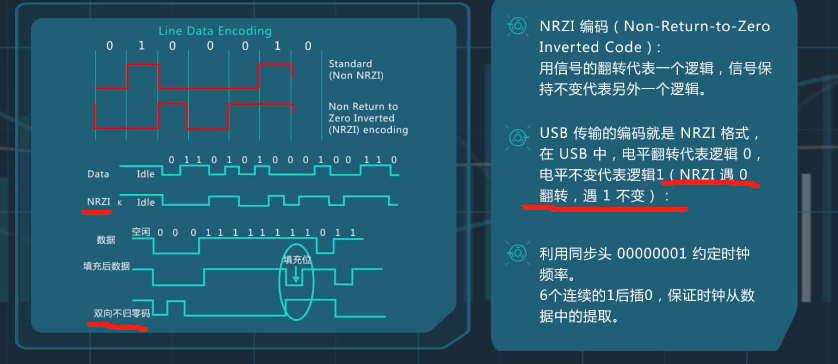

当D+比D-大200mv是为1（高电平），小于200为0（低电平），使用半双工的差分信号。

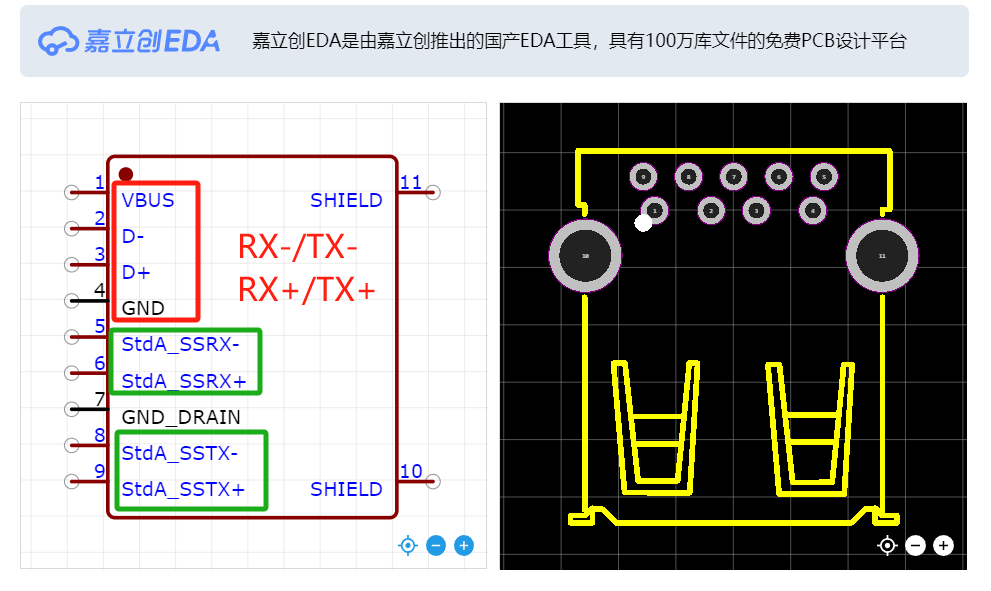

 USB3.0:当是Type-A结构时是有9个引脚，也就是比USB2.0多了两对差分信号；VBUS、USB2.0差分对（D+\D-)、信号地、电源地、全双工通信（RX-/TX- ;RX+/TX+)

当是Type-C结构时有24个引脚（可以进行供电和传输视频，快充就是用这个）

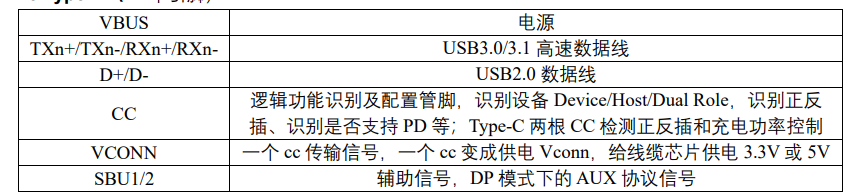

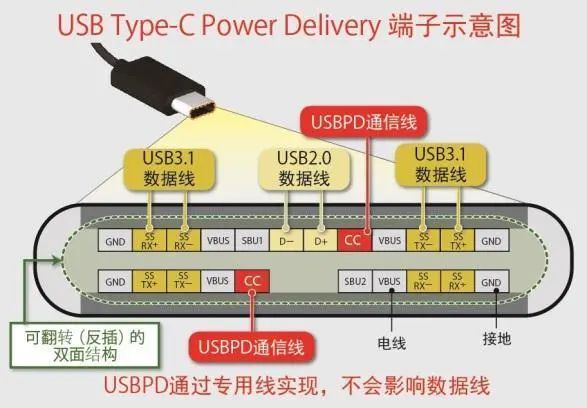

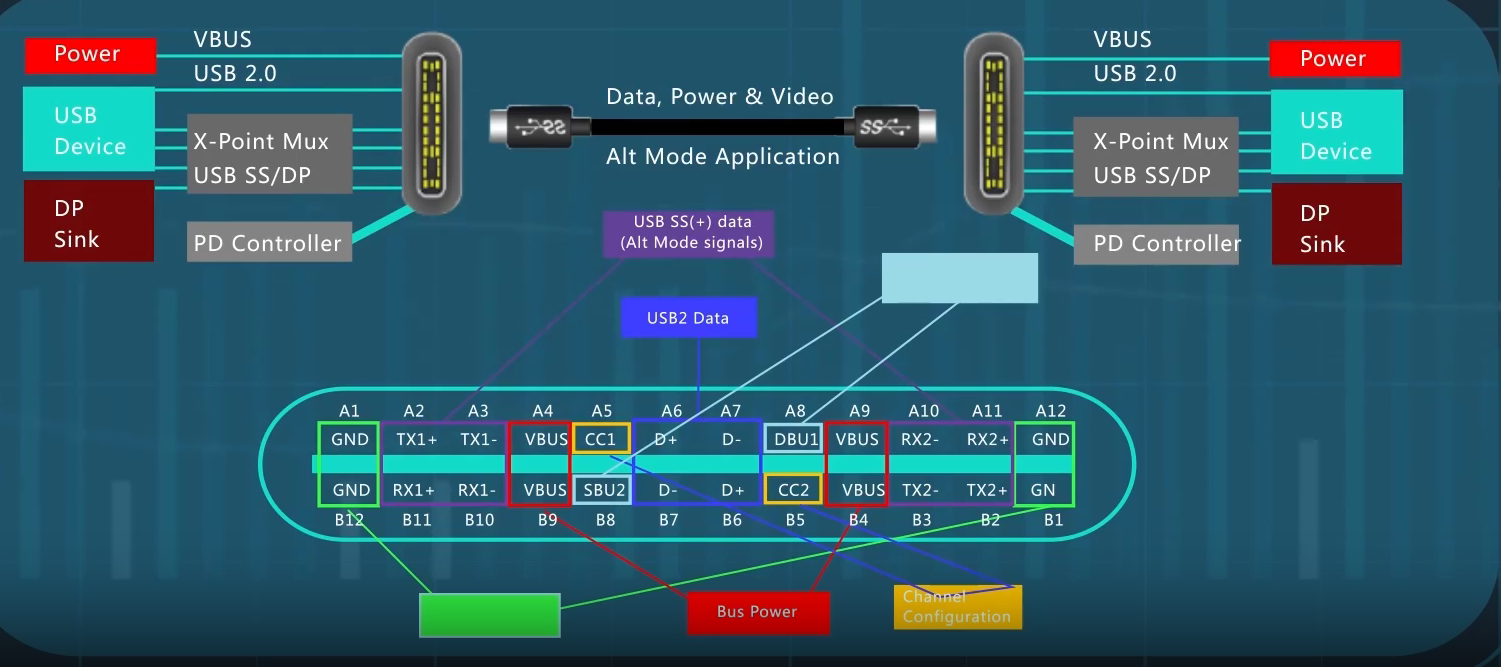

Type-C提升到了24引脚，数据传输引脚翻了倍，新加了一组SUB引脚，它支持Alternate Mode（可选模式），适合传输非USB信号，厂商可以自定义这组引脚的作用，因此USB-C也支持了DisplayPort视频传输协议、其他厂商也可以用它进行HDMI传输、MHL视频传输等，新加入了CC引脚，以进行USB Power Delivery充电,也就是现在用户熟悉的快充功能

然而，type-c仅仅是完成了封装接口的统一，其内在引脚数量仍有差异，不同的引脚对应的成本也不一样。

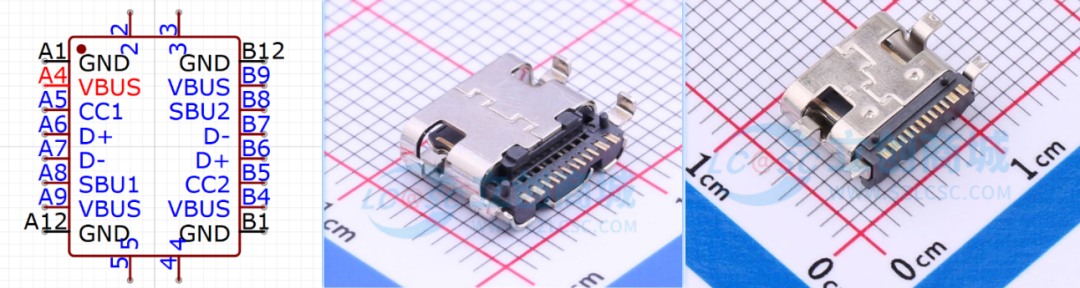

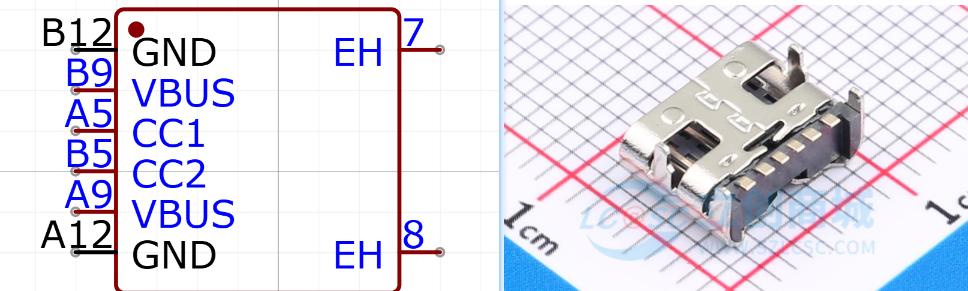

6P接口(用于供电使用）

6P Type - C仅仅保留了Vbus、GND、CC1、CC2这4个引脚，不具备数据传输能力，适用于玩具、电动牙刷等低成本产品。(这也是一些“数据线”只能供电，不能传数据的原因)，所以Type-C≠USB3.1！

其中Vbus是供电引脚，GND为地引脚，与Vbus搭配使用，为电路提供回路。而CC1和CC2是Configuration Channel（配置通道）引脚，它们主要用于PD（Power Delivery，功率传输）设备识别，承载USB - PD的通信（快充协议），以此向供电端请求电源信息。在USB - PD快充协议中，CC1和CC2引脚通过特定的信号传输与检测机制，能够让设备之间相互识别，协商合适的供电电压和电流，避免了QC（Quick Charge，高通快充）标准与USB传统的DP、DM在充电和数据通信上的冲突，确保在传输电力的同时，USB数据传输不会受到影响，这是Type - C接口在电源管理方面的一大优势。

12P/16P接口

12P并非一个独立于16P的标准，16Pin一般为接口厂家、封装的正式名称，平时使用时习惯称呼为12Pin。

相比于6P接口，12P增加了D+、D-、SBU1、SBU2引脚。

D + 和D - 引脚是USB2.0差分传输信号的一对引脚，这对引脚使得接口具备了USB2.0标准的数据传输能力，可以满足像文件传输、软件更新等常规的数据交互需求。

SBU1和SBU2引脚，它们被称为Sideband use（辅助用途）引脚，主要用于特定的辅助功能，如在一些特殊的应用场景下进行音频或者视频信号的传输辅助操作。例如在显示适配器或者视频转换设备连接中起到音频同步（一线通原理）。

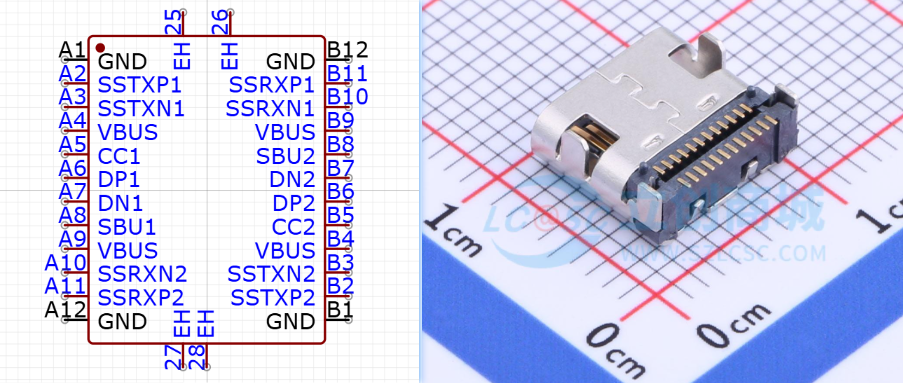

24P接口

24P接口在12P的基础上再多了两组USB3.0数据引脚：TX1+、TX1-、RX1+、RX1-和TX2+、TX2-、RX2+、RX2。

实际上无论是正插和反插，USB3.0数据传输的时候只需要其中一组差分线，而实际的接口则设计了两组。 这就意味着，工作时总有一组是闲置的，而通过升级传输协议，可以将闲置的一组差分线也利用起来，传输效率就会翻倍，这时候就可以传输高清的视频数据了，也就是DP信号，这就是后续的USB3.1、USB3.2。至此，USB的硬件接口已经逐渐趋向统一。

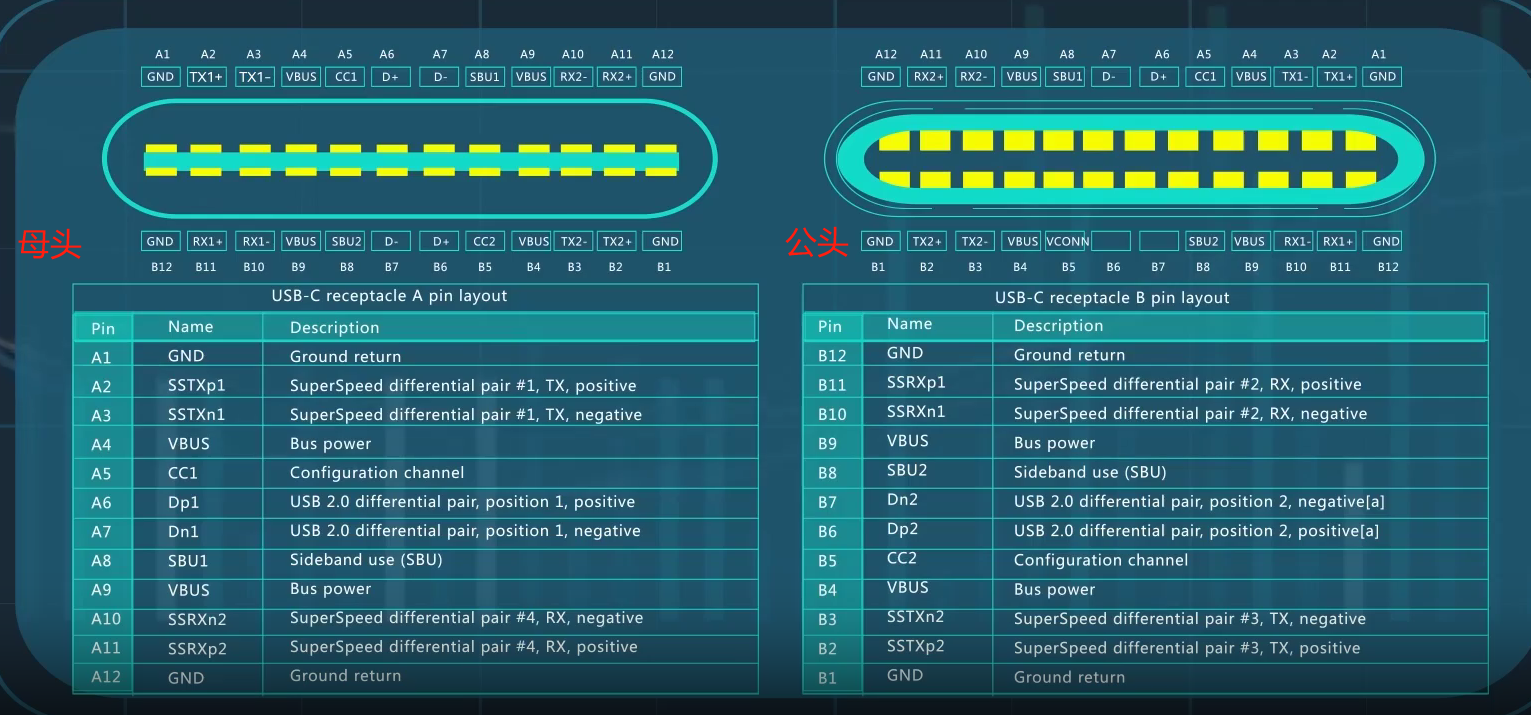

上面的截图是 相关课程学习的ppt截图

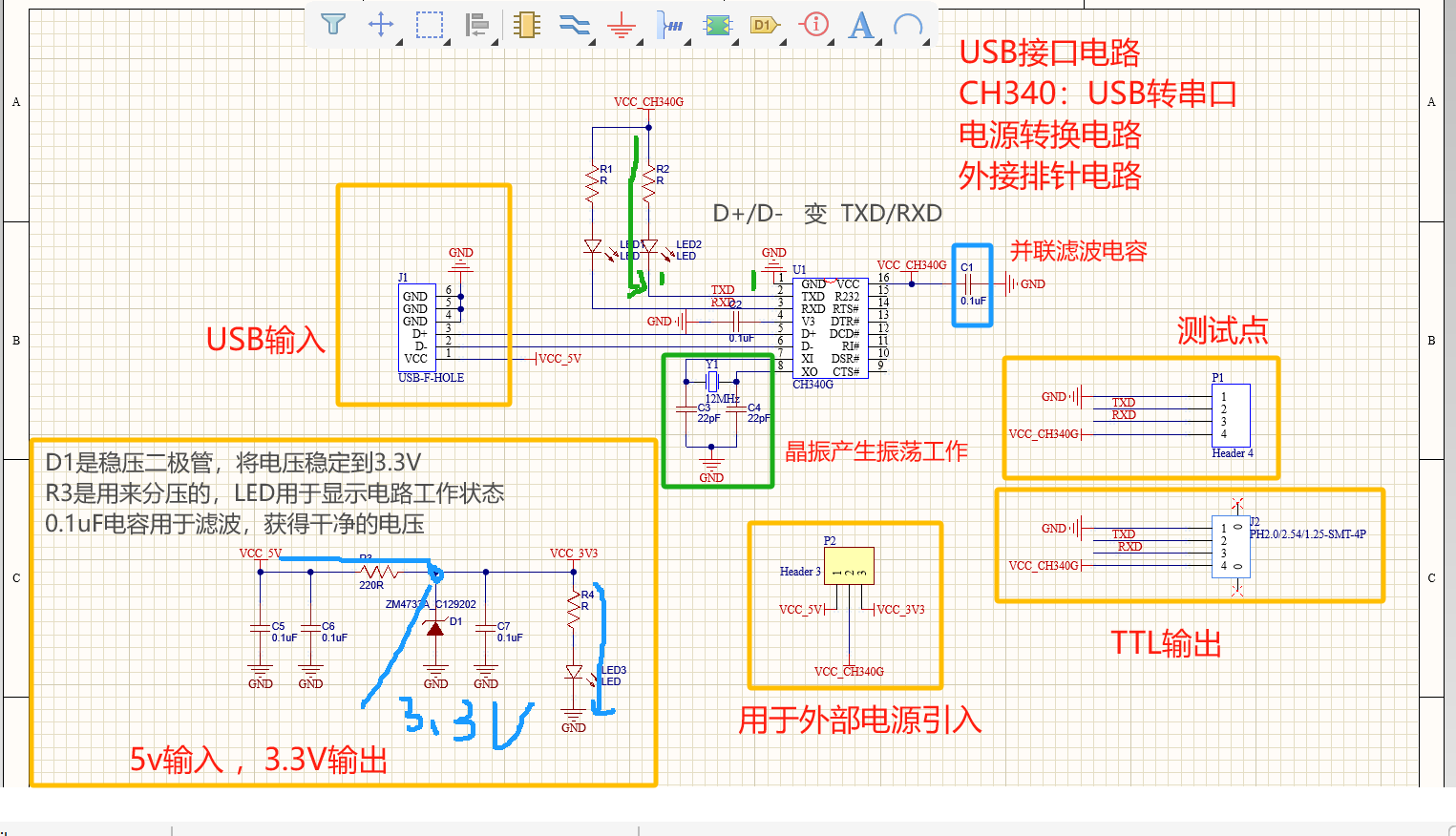

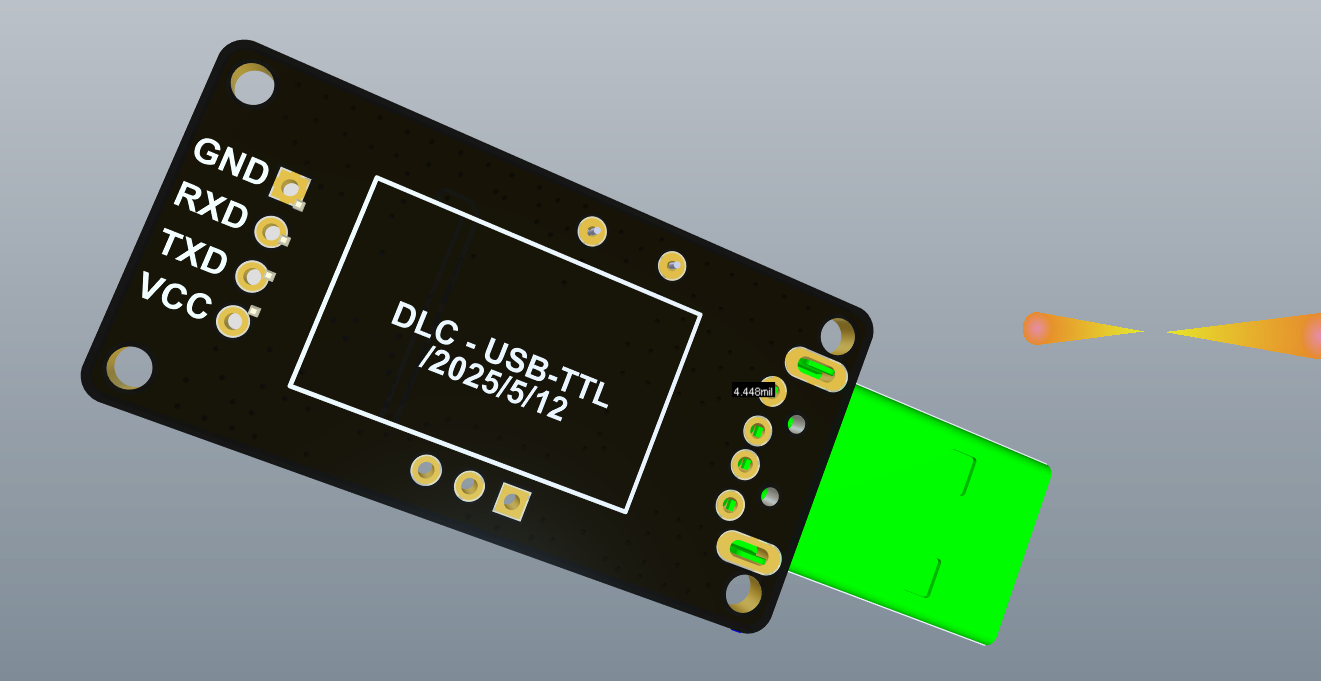

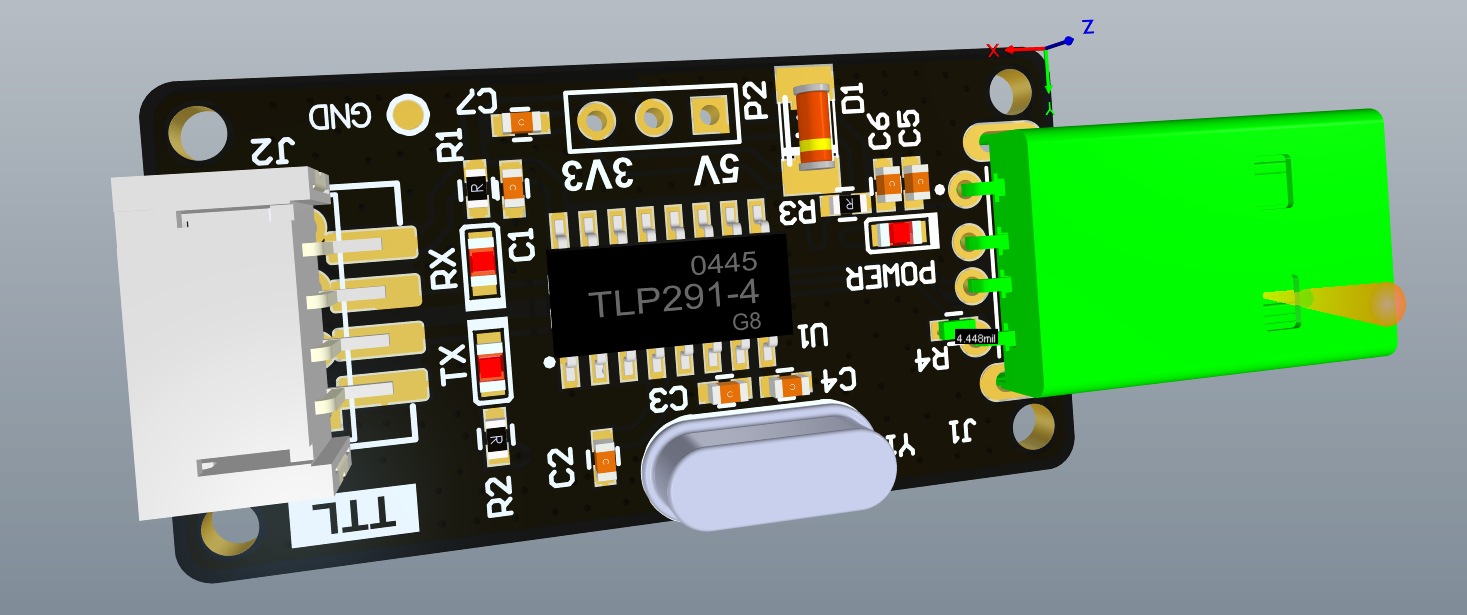

下面来一个USB2.0转TTL电路设计
