【PCB绘制】绘制pcb四层板

绘制四层PCB需要以下步骤和注意事项：

步骤：

1. 设计电路原理图：使用电路设计软件（如Altium Designer、EAGLE等）绘制电路的原理图。在这一步中，需要定义每个电路元件的连接和排列方式。

2. 绘制PCB布局：根据电路原理图进行PCB设计。在绘制布局时，需要考虑元件的尺寸、布局的规则（如避免元件之间的干扰、电源与地的连接、信号的传输等）。

3. 完成布线：在布局完成后，进行布线。布线是将各个元件之间的连接线进行绘制。布线时需要注意信号线的长度、宽度和距离等参数。

4. 添加引脚和标识：在PCB设计中，需要添加引脚和标识。引脚是用来连接电路板与外设之间的接口；标识用于辅助人们识别电路板。

5. 导出Gerber文件：绘制完成后，导出Gerber文件。Gerber文件是一种通用的PCB制造文件格式，PCB制造厂商可以根据此文件进行后续加工制造。

注意事项：

1. PCB布局时，应注意信号的走线规则。对于高频信号，需要避免信号线的弯曲和交叉，采用直线布线的方式。

2. PCB布局时，需要留出足够的空间用于电源和地线的走线，以确保电路板的稳定性和可靠性。

3. PCB布局时，要避免干扰。不同信号之间应保持一定的距离，以防止干扰。

4. PCB布局时，要留出足够的空间用于散热器和元件的安装。热量会对电路板产生影响，因此散热器和空间要充分考虑。

5. PCB布局时，要尽量减少层与层之间的交叉。交叉会增加信号传输的难度和损失。

6. PCB布局时，要合理安排电路元件的位置，以便于后续调试和维修。元件之间的连接应尽量简洁，方便维修。

7. PCB设计完成后，需要进行严格的电气规范检查，避免导线短路、电压过高等问题。

以上是绘制四层PCB的步骤和注意事项，希望能对你有所帮助。

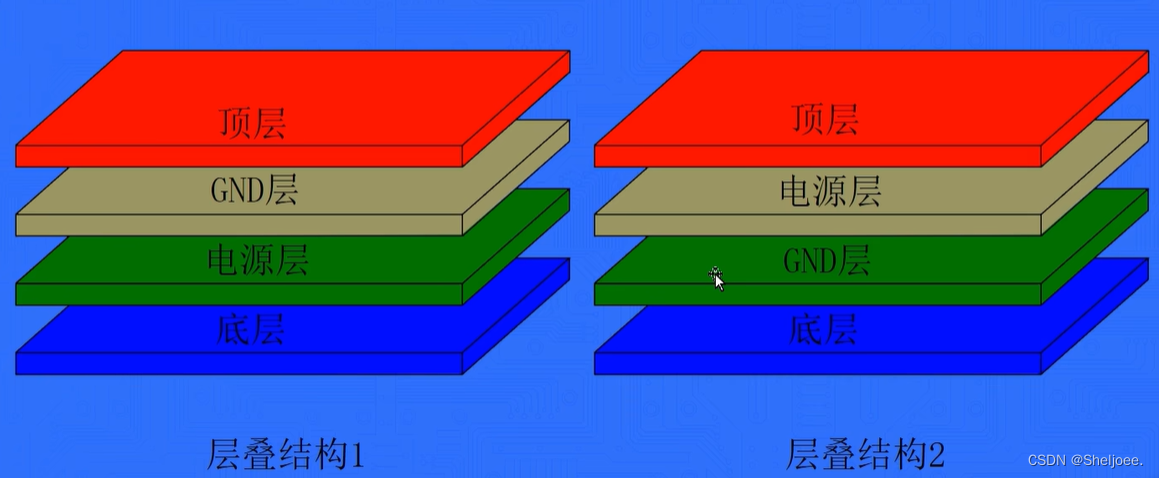

关键信号线的层级靠近GND层。
