UML-银行系统存款通信图

一、题目

某银行系统存款处理过程如下：

① 系统将存款单上的存款金额分别记录在存折和账目文件中。

② 将现金存入现金库。

③ 最后将打印后的存折还给储户。

请分析此交互过程所涉及的系统对象，并结合存款处理流程绘制通信图

二、系统对象分析

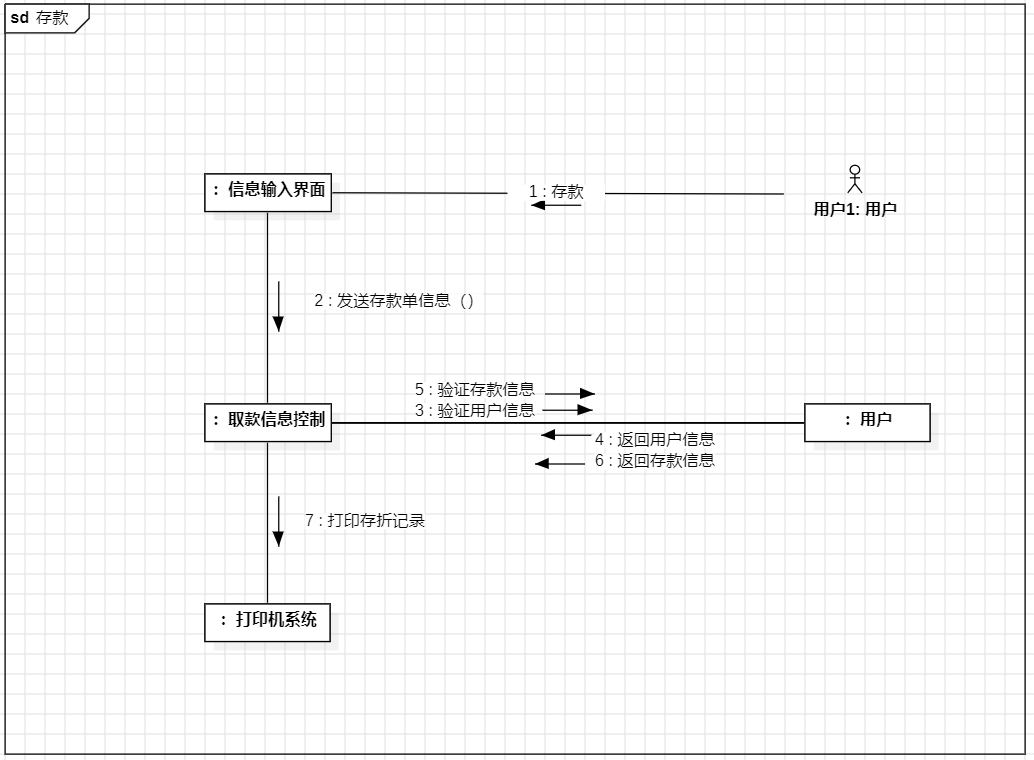

根据提供的存款通信图，可以识别出以下系统对象：

1. 用户：发起存款请求的主体。

2. 信息输入界面：用户输入存款信息的界面。

3. 取款信息控制：处理存款信息的控制模块。

4. 用户模块：验证用户信息的模块。

5. 打印机系统：用于打印存款记录的设备。

三、通信图的流程分析

存款流程可以分为以下几个步骤：

1. 用户发起存款请求：

   • 用户通过信息输入界面输入存款信息（步骤1）。

2. 信息输入界面发送存款单信息：

   • 信息输入界面将存款信息发送给取款信息控制模块（步骤2）。

3. 验证用户信息：

   • 取款信息控制模块请求用户模块验证用户信息（步骤3）。

4. 返回用户信息：

   • 用户模块验证用户信息后，返回给取款信息控制模块（步骤4）。

5. 验证存款信息：

   • 取款信息控制模块验证存款信息（步骤5）。

6. 返回存款信息：

   • 取款信息控制模块将验证后的存款信息返回给用户（步骤6）。

7. 打印存折记录：

   • 取款信息控制模块将存款信息发送给打印机系统，打印存折记录（步骤7）。

四、总结

该通信图描述了一个典型的存款流程，涉及用户、信息输入界面、取款信息控制模块、用户模块和打印机系统。流程从用户发起存款请求开始，经过信息输入、验证用户信息、验证存款信息、返回存款信息，最后打印存折记录。每个步骤都通过特定的通信路径连接，确保信息的准确传递和处理。这种设计有助于提高存款流程的效率和安全性。
