嘉立创EDA电子设计-继电器电路驱动蜂鸣器

一、原题

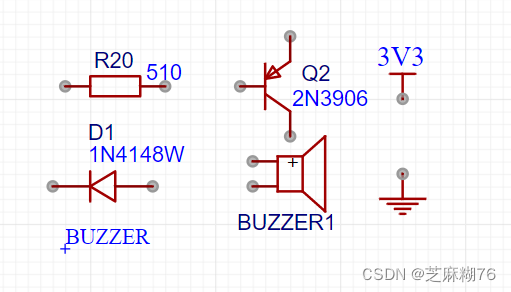

        题目出自于2022年嘉立创模拟题3,在做题的时候我发现这里的二极管很有意思,所以给大家分享一下,大家可以尝试着连接,后面公开答案(答案参考自哔哩哔哩up:JHP硬件工作室)

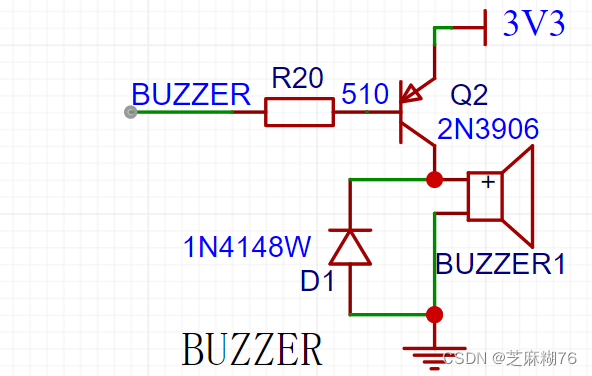

二、答案

        这里 R20 的作用是限流电阻, D1 的作用是放电。因为在蜂鸣器中有一个电感,当他不作用的时候,有一个保持瞬时电流不变的作用。当Q2断开的时候,依旧有瞬时向下很大的电流,如果不通过D1释放掉则很容易烧坏。所以通过 二极管D1 则提供了一个顺时针的回路,将这部分能量释放掉。

### 平台上的原理图设计与PCB封装教程 #### 建工程并绘制简单原理图 在平台上,用户可以通过一系列直观的操作完成原理图的设计。打开标准版软件后,在界面左上角找到“文件”选项,点击“新建 -> 工程”,随后可为项目提供简短描述以便后续管理[^3]。 进入具体设计阶段时,可以从基础电路入手练习。例如,构建一个简单的灯光控制电路: 1. **添加电源符号**:将 VCC 和 GND 符号拖拽至工作区。 2. **选取组件**:从常用库中挑选适合的电阻和 LED 元件,并为其指定恰当的封装形式。 3. **布置元件**:逐一放置所选部件到合适位置;如果发现某元件被持续吸附于鼠标指针下无法释放,则可通过按下 ESC 键解决此状况。 4. **连线操作**:借助快捷键 W 或者工具栏中的导线功能,把各部分按照电气逻辑相互连接起来,从而形成完整的点亮 LED 的基本电路结构。 对于更复杂的场景比如按键触发蜂鸣器发声的情况,当遇到目标设备不在默认列表里的情形时,应当转而访问全面的元件数据库来寻找所需的特定项——即这里提到的蜂鸣器实例。 #### 提升PCB设计水平的方法论 为了达成优秀的高速信号传递效果以及良好的电磁兼容性能表现,一份精心规划过的多层印刷电路板布局显得尤为重要。它不仅严格遵守最优级别的信号完整度(SI)及供电稳定(PD)准则,而且能够帮助使用者习得达到行业水准的技术手段进而增强个人实际动手能力[^1]。 与此同时,采用预制好的封装资源库同样有助于减少重复劳动时间成本,让工程师可以把更多注意力集中在核心意开发上面而不是琐碎细节处理之上,最终促成作品品质的整体跃迁升级过程得以顺利推进下去[^2]。 ```python # 示例代码展示如何定义一个函数用于计算两个数之差 def calculate_difference(a, b): """Return the difference between two numbers.""" return a - b result = calculate_difference(10, 7) print(f"The result is {result}.") ```
