PCB设计技巧 - 高速电路中的阻抗匹配

电路中的信号反射

电缆另一端悬空。

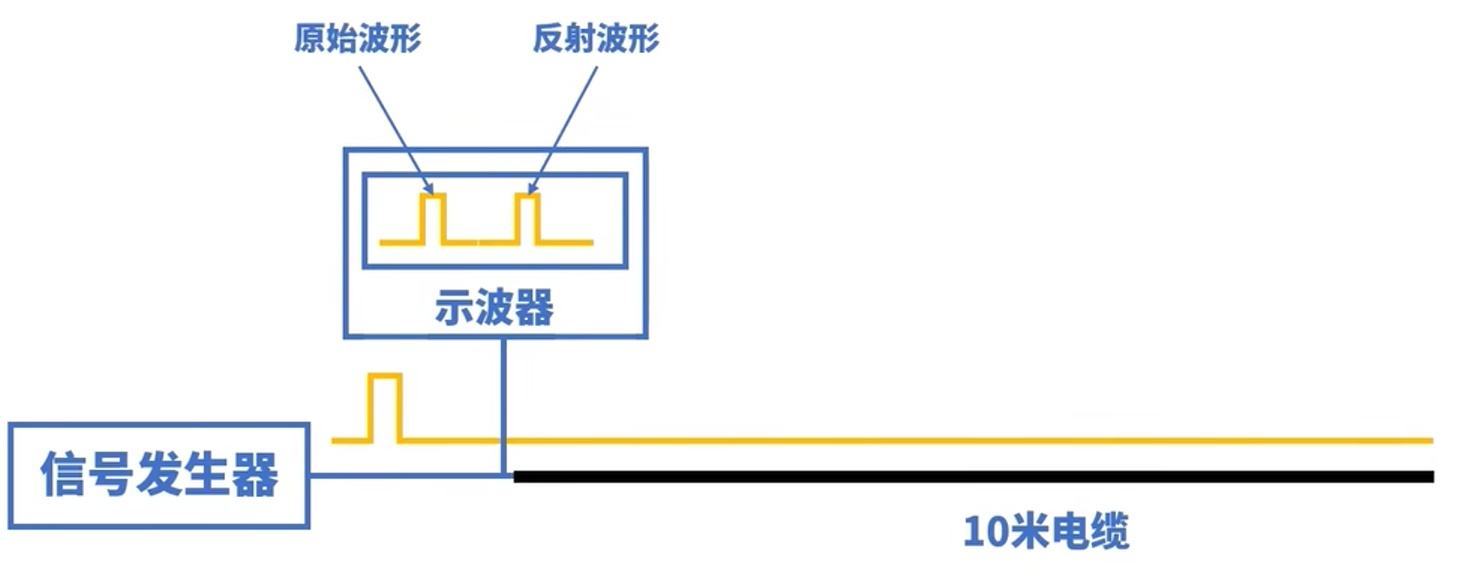

电信号在电缆中传播，结果到头传不过去了，所以就只能反射回来，示波器会捕捉到一个反射波形

观察到，反射波会让原本的信号严重失真。

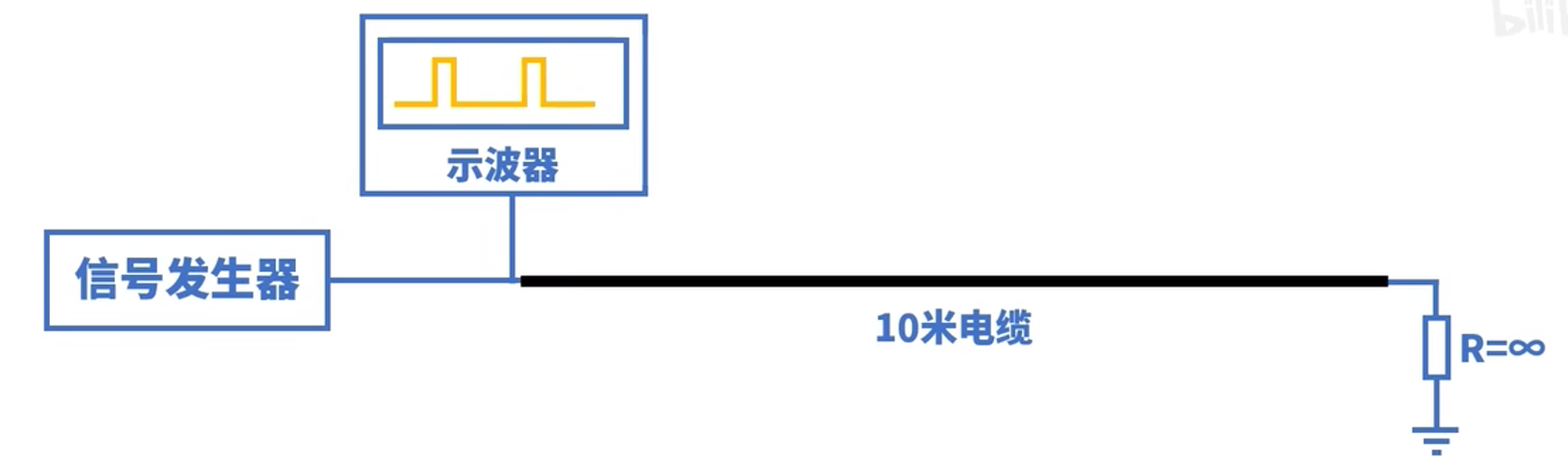

那以上这个图的电缆悬空相当于加了无穷大的电阻然后接地。注意！接地和悬空的反射是一样大的

类比于下面的图。

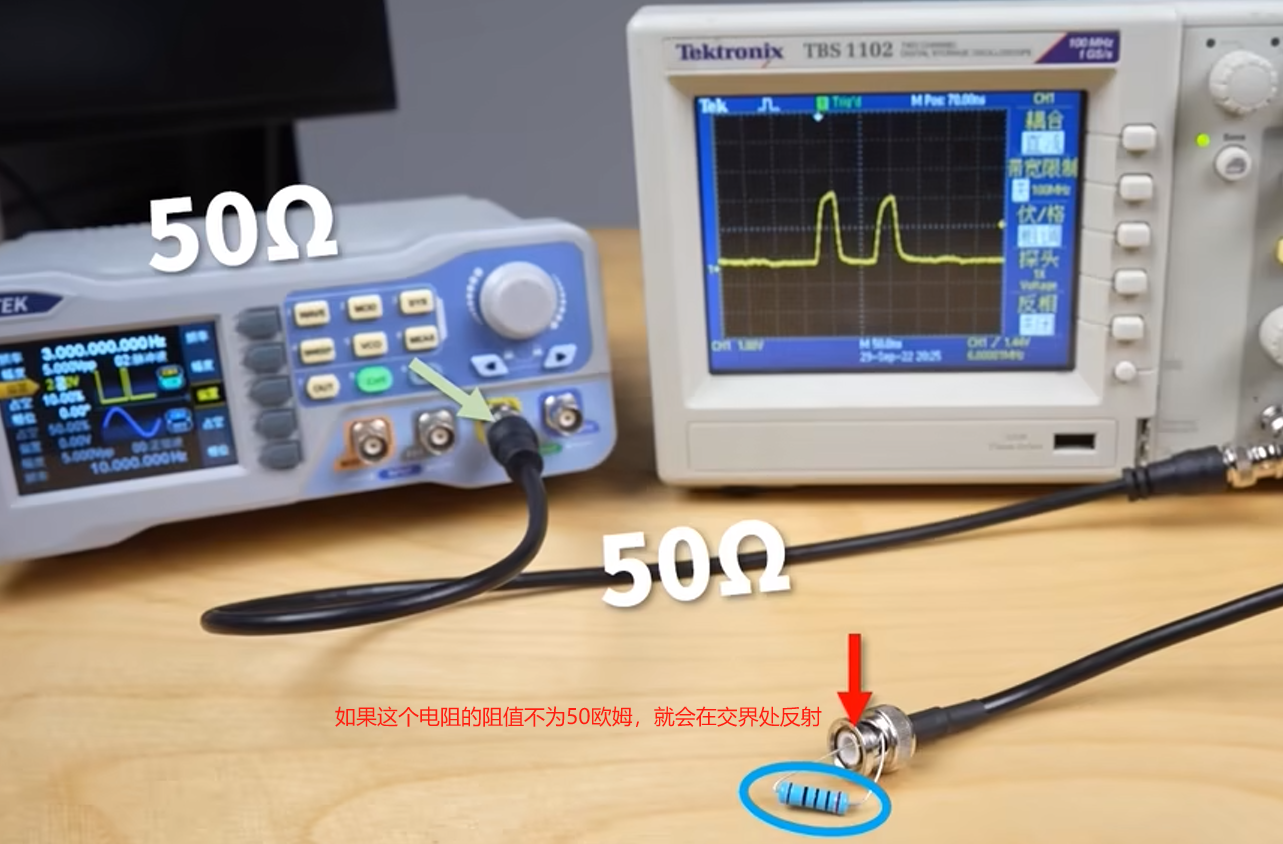

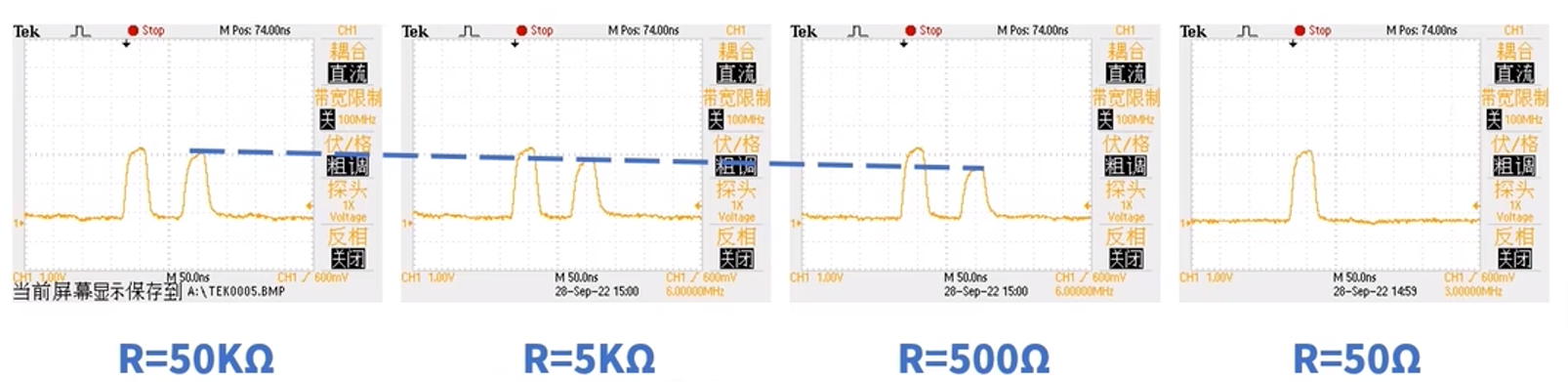

那么现在我们接上不同欧姆的终端电阻来观察示波器。

可以明显看到，反射波形随着电阻的减小而减小。

什么是阻抗匹配

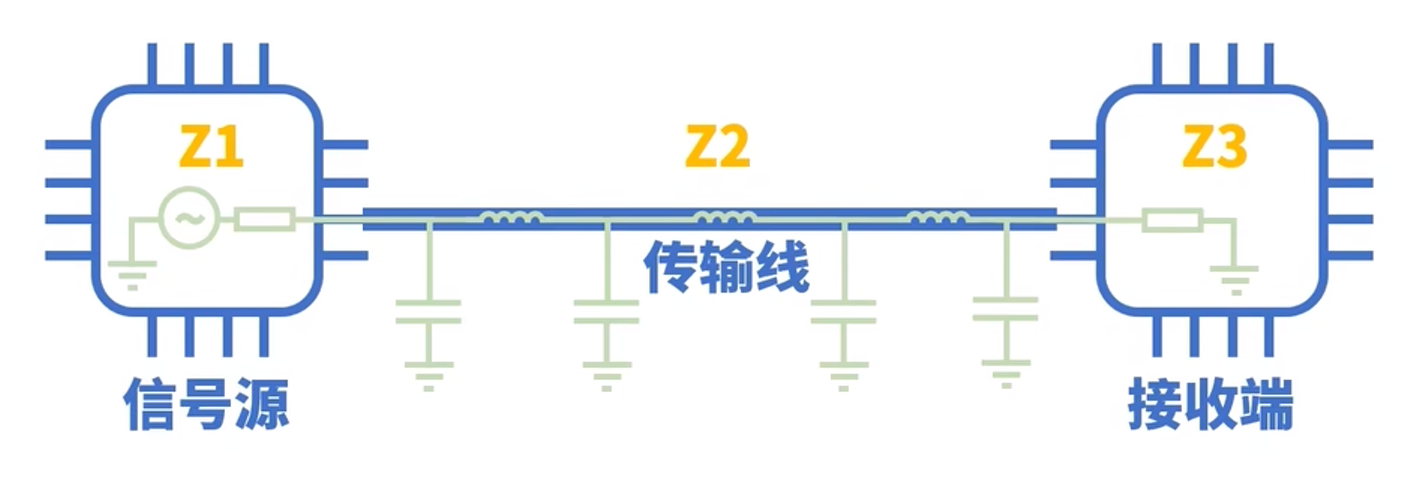

这是一个标准的信号模型。

定义如下：不管是信号源、传输线还是接收端，它本身自带一些寄生的电阻、电容以及电感。他们都会对高速信号的传输产生阻碍作用，也就是所谓的阻抗。

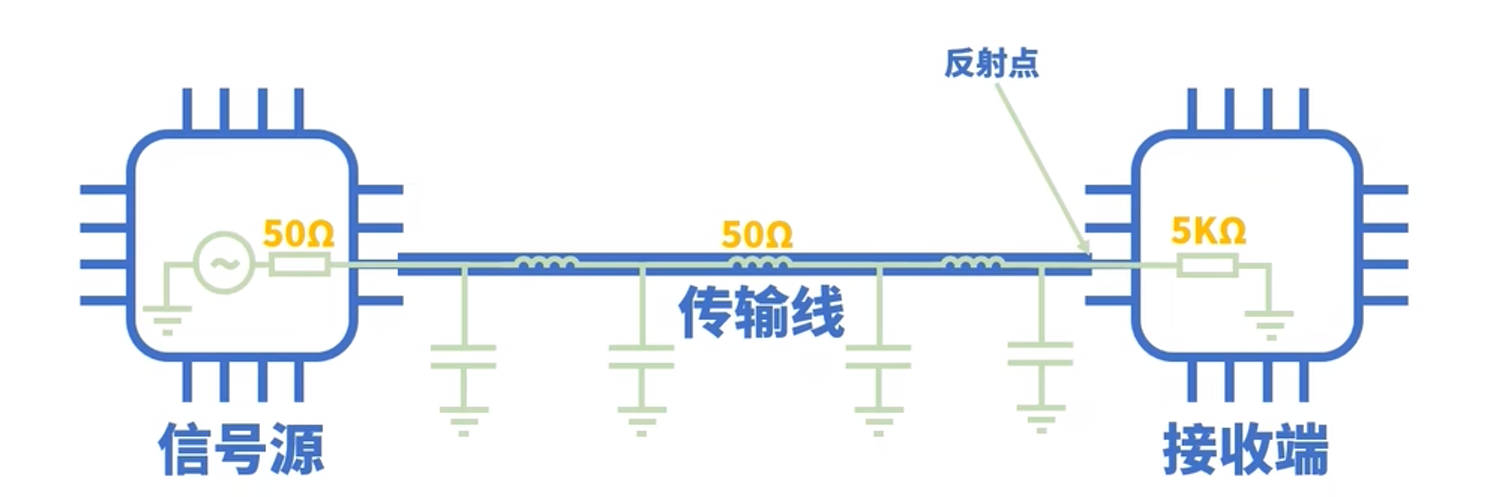

当信号在这三个部分中传输时，如果相邻部分的阻抗不一致时，信号就会在接触点发生反射。

可以类比为光在不同介质下的传输也会有反射。

我们需要保证三方的阻抗要一致，即Z1 = Z2 = Z3时，线路中无反射。

画PCB需要怎么注意阻抗影响？

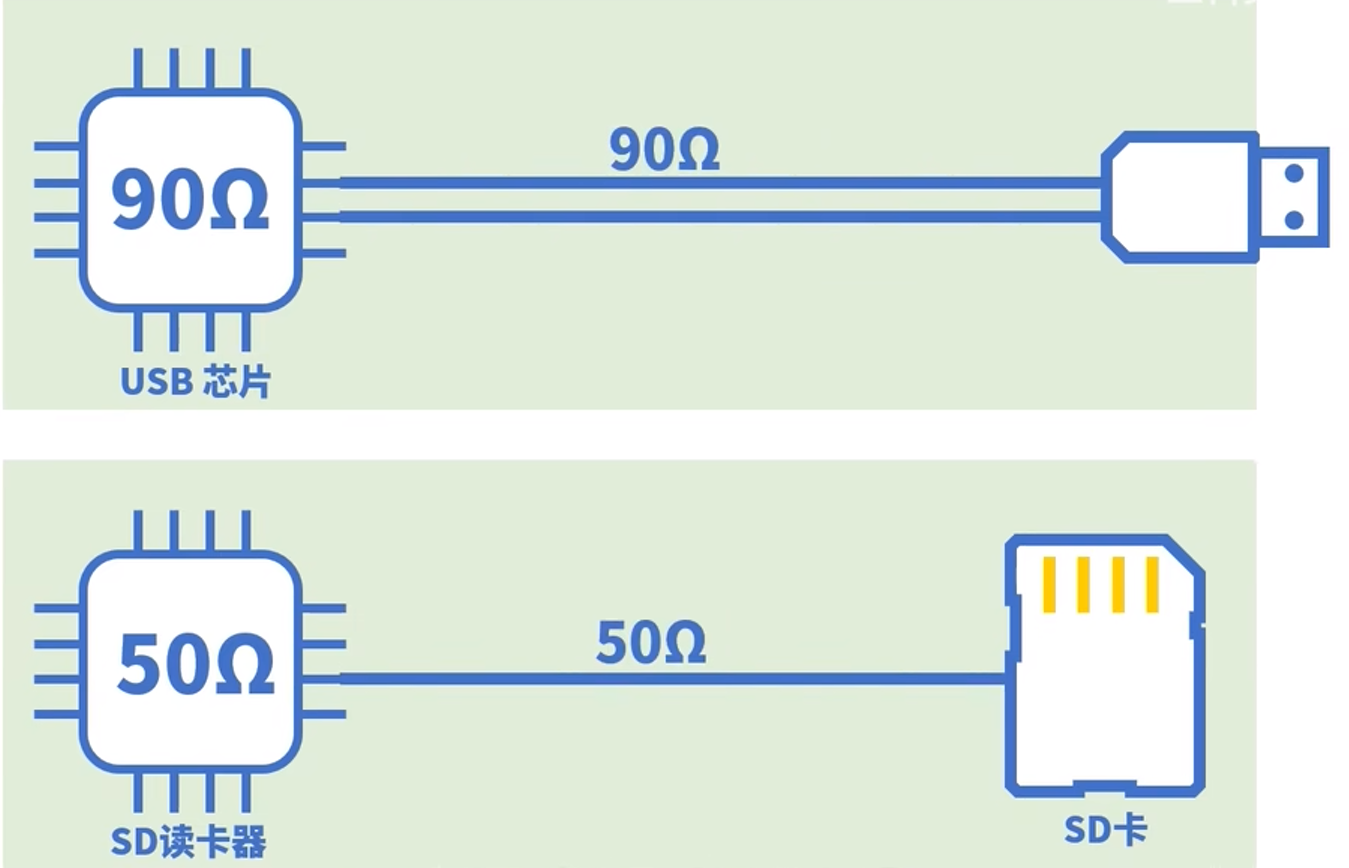

一般来说，查芯片手册，芯片产家会告诉你需要多少阻抗的走线。

所以问题来了，我们怎么知道PCB布线时线宽时多少呢？（注意！阻抗跟走线的长度没有关系）

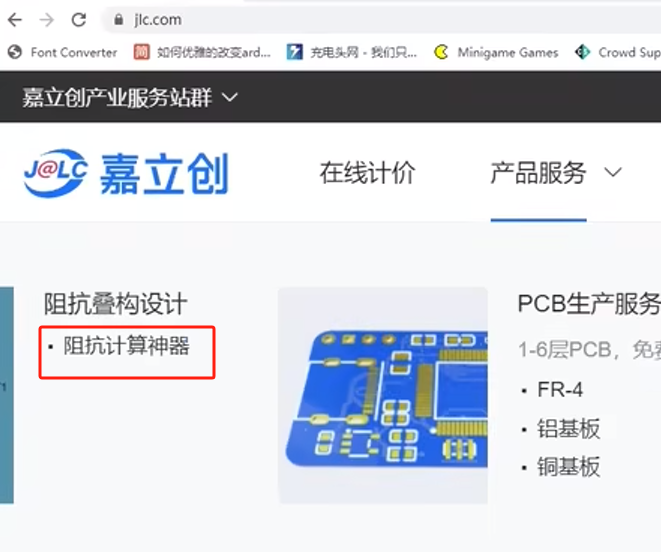

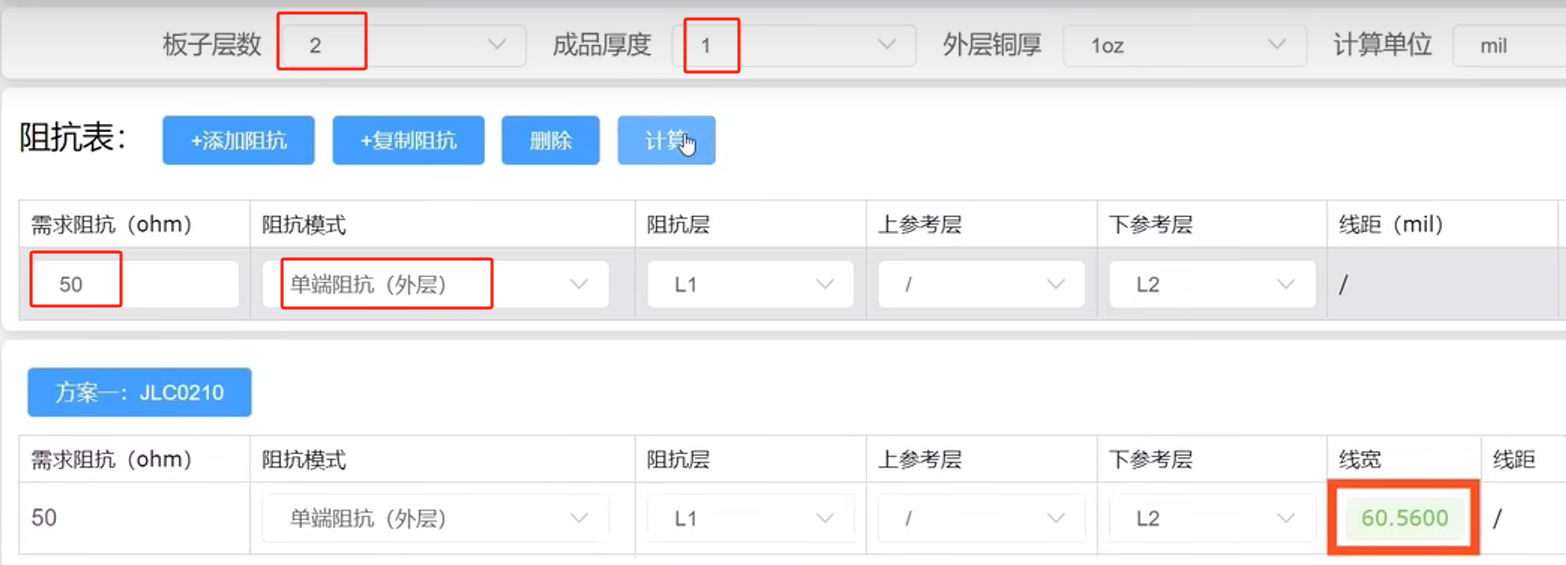

嘉立创官网提供了这项服务。

比如说我们要画一根50欧姆的走线。阻抗与板子层数、厚度、铜厚等都有关系。

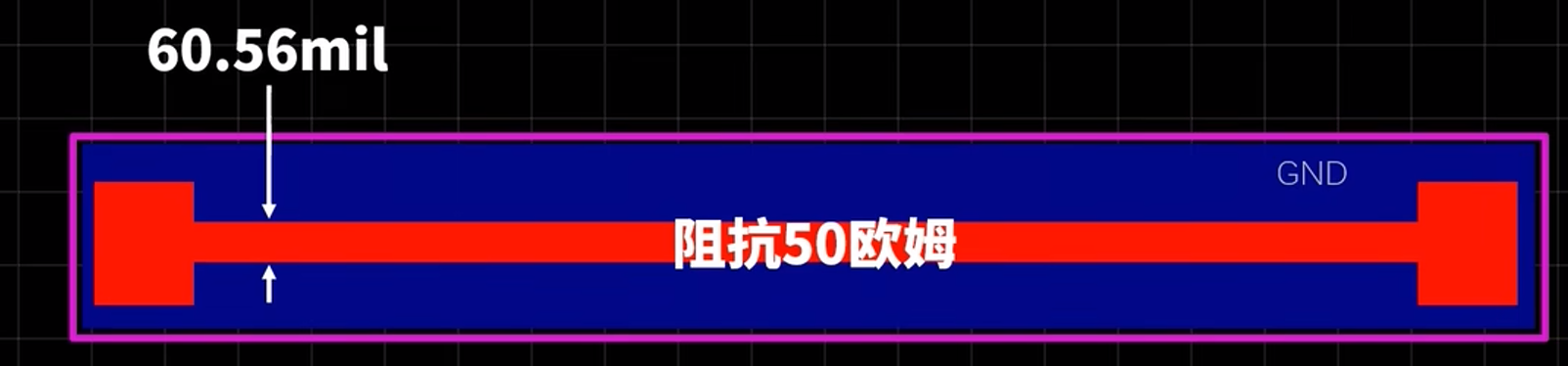

根据这个结果画60.56mil，但是反面要画一个参考用的地平面
