引言：

USB技术的发展，使得PC和周边设备能够通过简单方式、适度的制造成本将各种设备连接在一起，上述我们提到应用，都可以通过USB总线，作为PC的周边，在PC的控制下进行数据交换。但这种方便的交换方式，一旦离开了PC，各设备间无法利用USB口进行操作，因为没有一个设备能够充当PC一样的Host。OTG（On-The-Go）数据线是一种特殊的USB数据线，能够让你的手机直接连接外部设备（如U盘、硬盘、摄像头等），实现文件传输、数据备份等功能。对于喜欢动手的电子爱好者来说，自己制作一条OTG数据线不仅有趣，还能节省成本，同时也能满足个性化需求。本文将详细介绍DIY OTG数据线的制作方法，帮助你轻松完成这一小项目。

1. OTG是什么

OTG数据线是一种支持“主机模式”的USB数据线，它允许手机等移动设备在没有电脑的情况下，直接连接和控制外部设备。在外形上与原理上与普通数据线不同，OTG数据线外形结构上一端是TYPE-C口，另外一端区别于普通数据线采用USB A口公口形式。随着USB发展，OTG技术也发展成OTG2.0和OTG3.0。OTG有两种设备类型:两用OTG设备(Dualrole device)和外设式OTG设备(Peripheralonly OTG device) 。，此次只DIY 外设式OTG2.0.

2. OTG工作原理

目前手机都在使用type-c接口，国内部分机型取消耳机孔形式，使用type-c耳机接口，耳机又分为数字耳机和模拟耳机，这两者又有何不同，他们又与OTG有何不同？手机主芯片如何区分他们？了解他们的原理后就可以自己DIY OTG线了。

首先介绍下专业术语主设备（Host）和从设备（Device），HOST：在数据传输过程中控制整个过程，同时负责电源的分配。Device：只负责被动接受HOST命令后，反馈本身信息，同时该过程所有电源由HOST控制分配即外设设备。即电脑连接U盘、鼠标、手机时，都是电脑作为主设备。而我们OTG线是将手机和外设连接到一起，这就要求我们手机作为主设备，那么手机又是如何确定连接到的是电脑还是外设呢？这就是外设式OTG和普通数据线区别。

对于手机来说，插入数据线后，需要判断手机本身是HOST还是device。而判断依据是USB 协议规范。根据接口不同，针对typec和micro-B识别流程也不同。对于typec来说：

和电脑连接时，内部只有4根信号，因此USB线中会有VBUS经过56k上拉CC，由此和手机进行交互CC信号，使手机变成device设备。

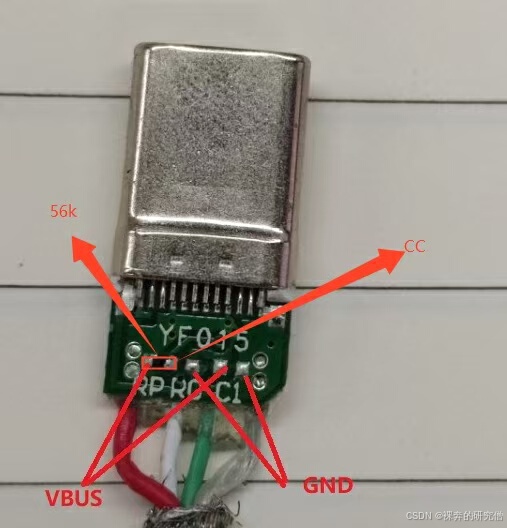

根据USB协议标准，TYPE-C接口的CC信号来判断是HOST还是DEVICE（另一种说法是source还是sink） CC上拉56k到VBUS，手机检测到CC上拉到VBUS，则将手机设置成device模式。当手机检测到CC信号通过5.1k电阻下拉到GND，则将手机配置成HOST（source）模式。手机内部遵循USB协议，连接前需要检测CC是上拉Rp和下拉Rd，通过外部CC电平来选择上拉还是下拉，进行HOST和DEVICE转换。

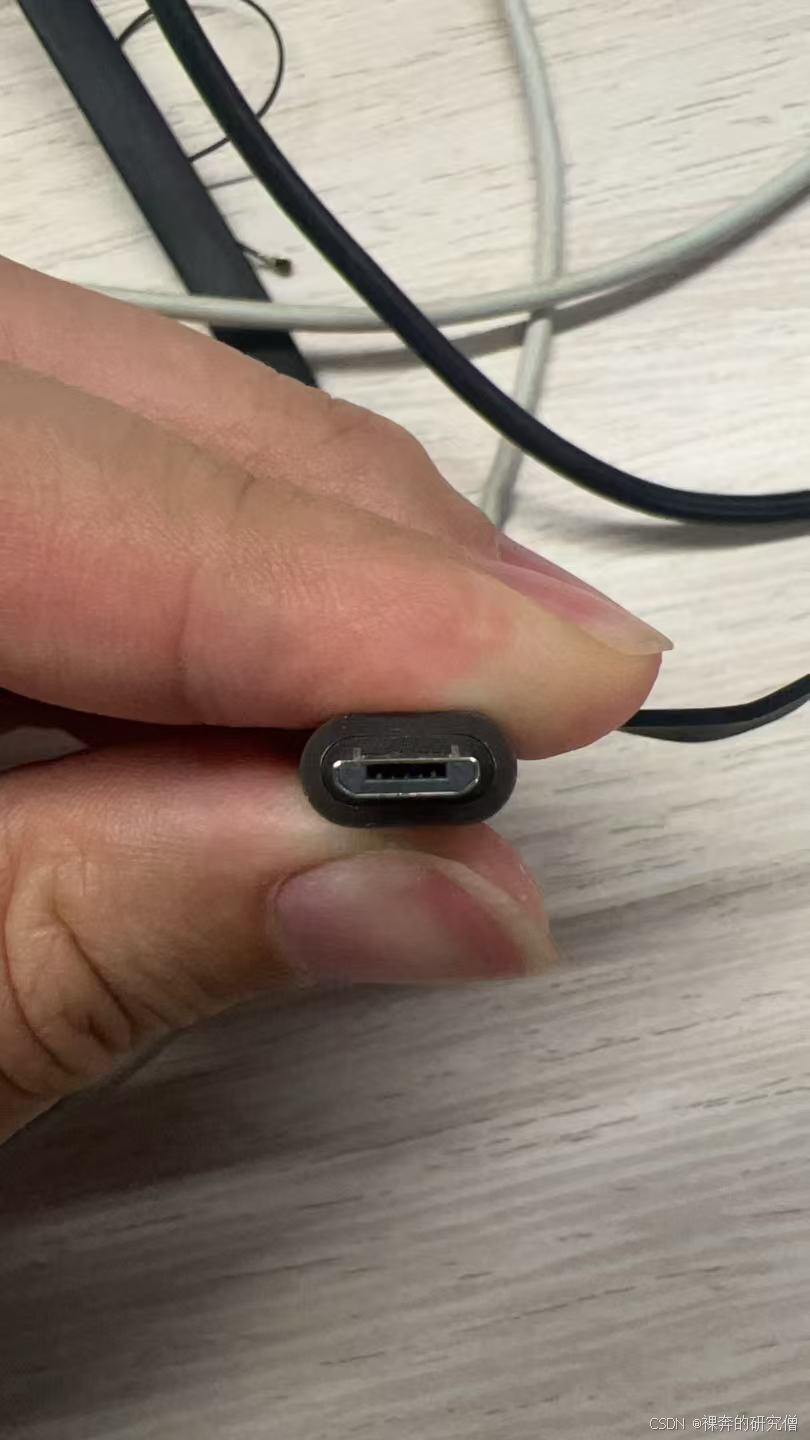

MicroB数据线只有5根(VBUS/D-/D+/GND/ID),这是前期USB的主要接口，USB协会针对MicroB接口也有一套检测流程：手机识别是OTG还是充电依靠ID脚识别，正常充电数据线中，ID是悬空状态，手机识别到ID状态没有变化，则表示手机为device状态。

将ID下拉低电平，手机收到ID低电平信号后，手机转换host状态。

3. 手动制作OTG数据线

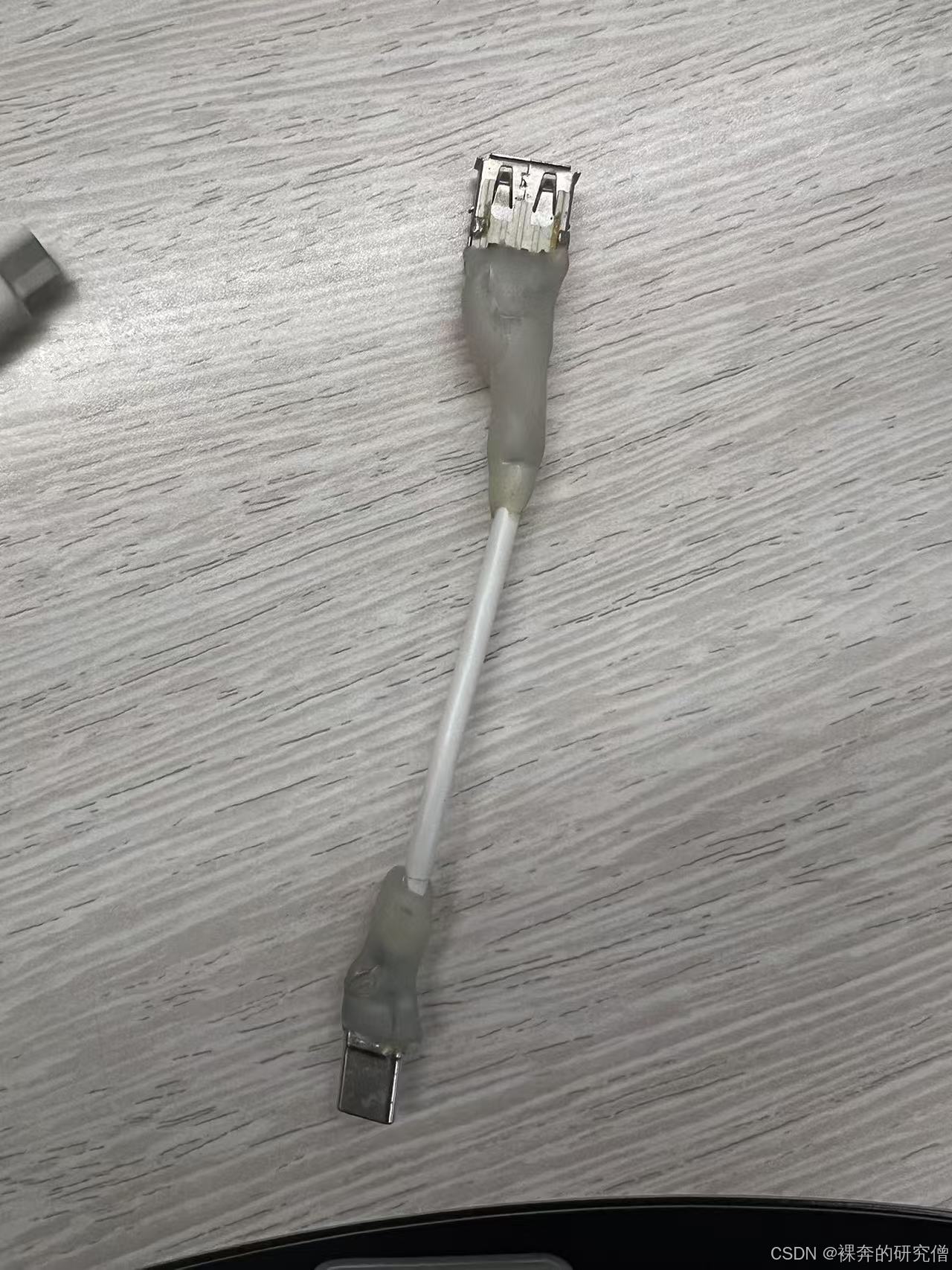

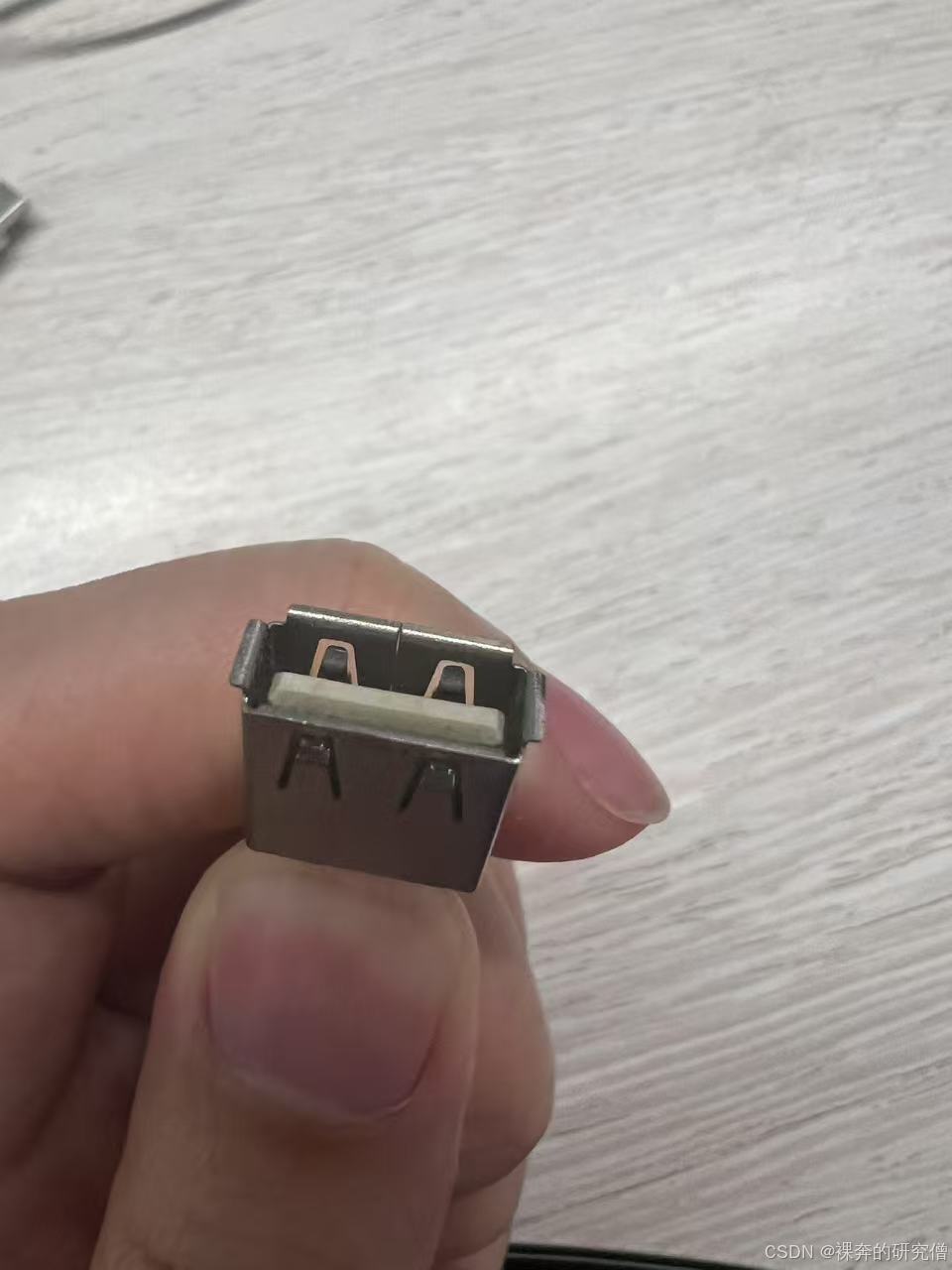

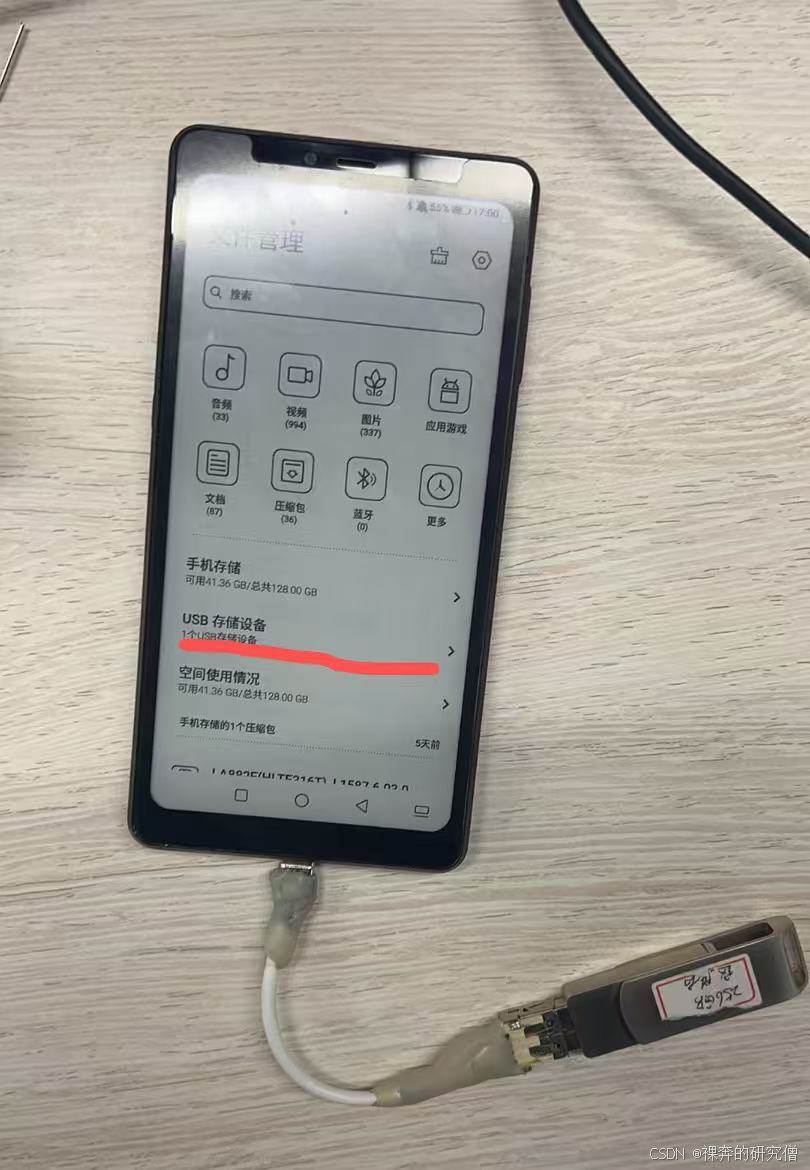

对于TYPEC接口手机来说，需要准备包括一个标准的USB母口（用于连接外部设备）和一根数据线（保留TYPE-C接口和线缆），将typec数据线接口位置塑料部分剥开，漏出typec信号线，再将VBUS和CC的56K电阻摘掉，同时把CC和GND之间增加5.1K电阻。同时将USB数据显得typeA的公口更换成母口，将VBUS/D+/D-/GND依此按顺序连接。所有步骤完成后将线缆保护好即可。
