USB转RJ45原理

引言

最近项目遇到客户想设计一款产品，要通过USB转成RJ45接口，实现局域或广域网功能，说实话RJ45接口已经超出本人知识范畴了，于是牛马在空闲时间恶补了一下知识，顺便整理了出来。分享给大家与大家共勉。

1.      什么是RJ45

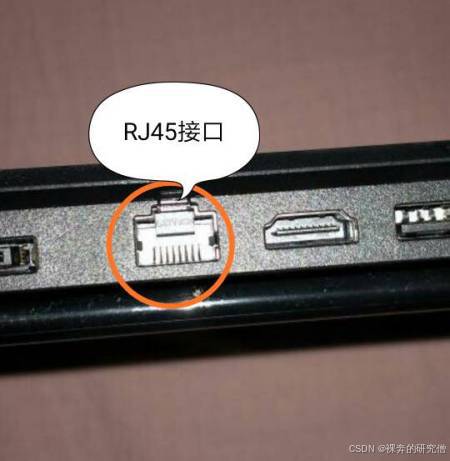

RJ45 全称Registered Jack 45,即注册插座45.也就是我们通常所说的水晶头，是一种用于网络连接的标准化接口，通常用于以太网电缆连接。它是一种 8 针（8P8C，8 positions, 8 contacts）的连接器，广泛应用于局域网（LAN）中，用于连接计算机、路由器、交换机等网络设备。

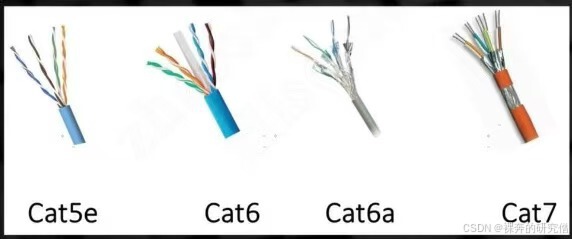

RJ45 接口通常与双绞线电缆（如 Cat5、Cat5e、Cat6 等）一起使用，以实现数据传输。它的设计使得能够提供可靠的连接，并支持高速数据传输。

RJ45接口因其可靠性和高效性，成为了网络布线的标准选择。

RJ45连接器有8个针脚（触点），通常用于以太网网络连接。根据不同的接线标准（T568A和T568B），这些针脚的定义和用途可能会有所不同。以下是这两种标准的管脚定义：

主要区别

1.      线对交换：T568A和T568B的主要区别在于第1和第2对（白绿/绿与白橙/橙）的交换。T568A将白绿/绿对放在前面，而T568B则将白橙/橙对放在前面。

2.      历史和使用：T568A是美国国家标准协会（ANSI）和国际标准化组织（ISO）推荐的标准，因为它与旧的电话布线更兼容。然而，T568B在美国商业安装中更为常见，因为它与AT&T 258A标准兼容。

3.      兼容性：在大多数情况下，选择哪种标准并不影响网络性能，只要在同一根电缆的两端使用相同的标准即可。对于需要交叉电缆的应用（如连接相同类型的设备），可以在一端使用T568A，另一端使用T568B。

总之，T568A和T568B的选择通常取决于地区习惯或特定的布线要求，但在现代网络中，两者在技术上是等效的。

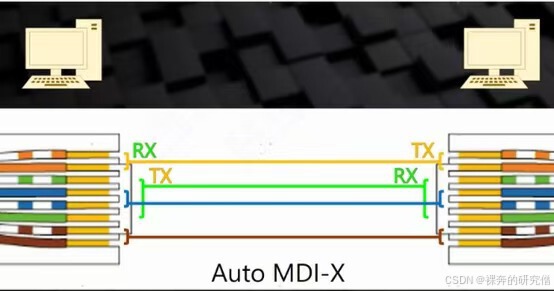

在现代网络设备中，自动交叉（Auto-MDIX）功能已经普及，这使得设备可以自动调整以适应直通或交叉电缆，因此在许多情况下，使用哪种类型的电缆已不再是问题。

T568A和T568B是两种常见的网线线序标准，它们之间的主要区别在于线序的颜色排列不同。尽管它们在功能上没有本质的区别，但在实际应用中，选择使用哪一种标准主要取决于具体的网络环境和连接需求。以下是它们之间的主要区别：

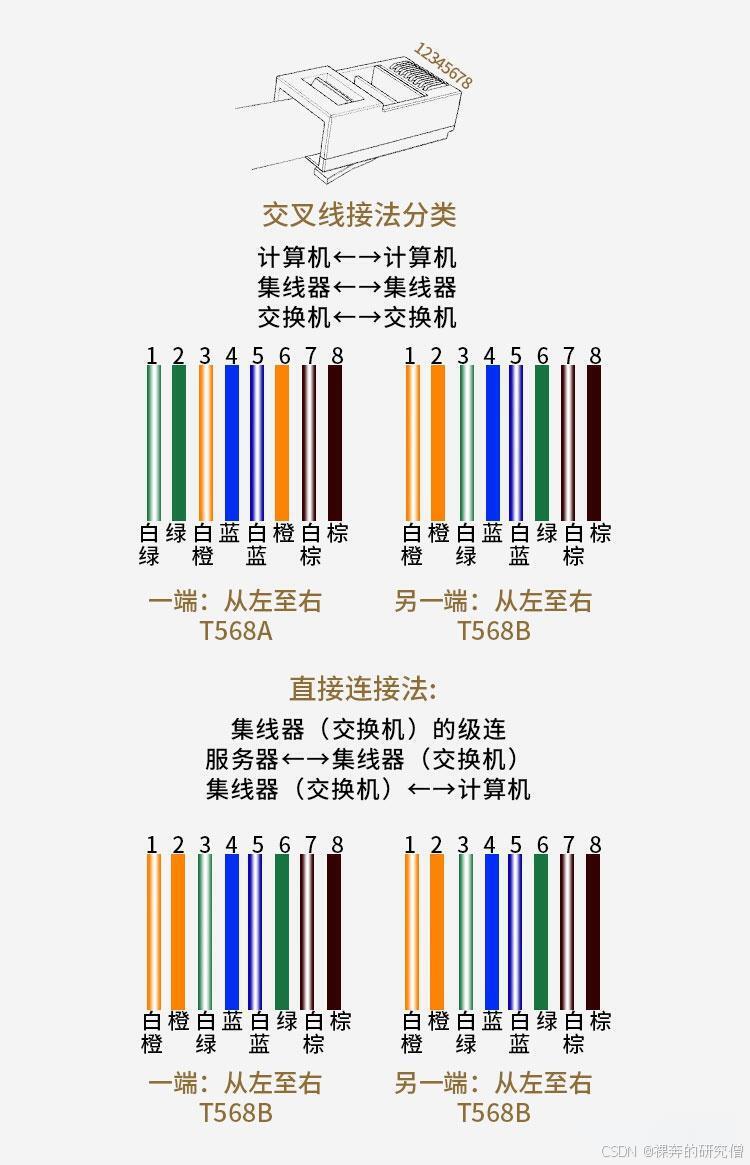

### T568A与T568B线序区别

- **T568A线序**：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

- **T568B线序**：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

### 应用场景

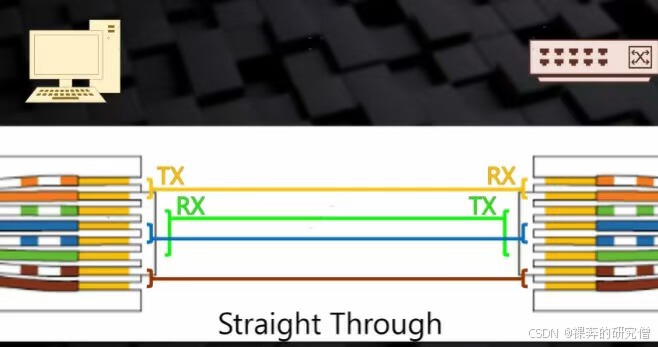

- **T568B**：主要应用于平行线（即直连线）和交叉线，适用于大多数网络环境，特别是当计算机需要与交换机或HUB等设备相连时。T568B具有向后兼容性，这意味着它可以与旧的网络设备和标准兼容，从而简化了网络升级和迁移的过程。

- **T568A**：主要应用于交叉线，特别是当需要实现两台计算机直接互联或ADSL MODEM与HUB连接时。然而，由于T568A不具有向后兼容性，其应用范围相对较窄。

### 兼容性

- **T568B**：具有向后兼容性，能够与旧的网络设备和标准兼容，适用于各种网络环境。

- **T568A**：不具有向后兼容性，这可能会限制其在一些需要兼容旧设备和标准的网络环境中的应用。

### 错误接法的危害

需要注意的是，如果网线两端的线序分别按照T568A和T568B的标准制作，即进行了“错对”接法，会形成互为Hub的联接，这可能导致网络运行速度变慢，时通时断，属于软故障。

在选择网线线序标准时，建议根据具体的网络设备和连接需求进行选择，以确保网络连接的稳定性和效率。同时，应避免将两种标准混合使用，以免造成不必要的麻烦和潜在的网络问题。
