基于RK3588的LVDS调试

原生显示接口不支持双通道LVDS屏幕的数据输出，因此需要借助显示转换芯片才能实现双通道LVDS屏幕的驱动。本文介绍使用GM8775C芯片方案单路 MIPI DSI 信号输出来驱动双通道LVDS显示屏。

GM8775C 型 DSI 转双通道 LVDS 发送器产品主要实现将 MIPI DSI 转单/双通道 LVDS功能，MIPI 支持 1/2/3/4 通道可选，每通道最高支持 1Gbps 速率，最大支持 4Gbps 速率。LVDS时钟频率高达 154MHz，最大支持视频格式为 FULL HD（1920 x 1200）。系统应用图如下：

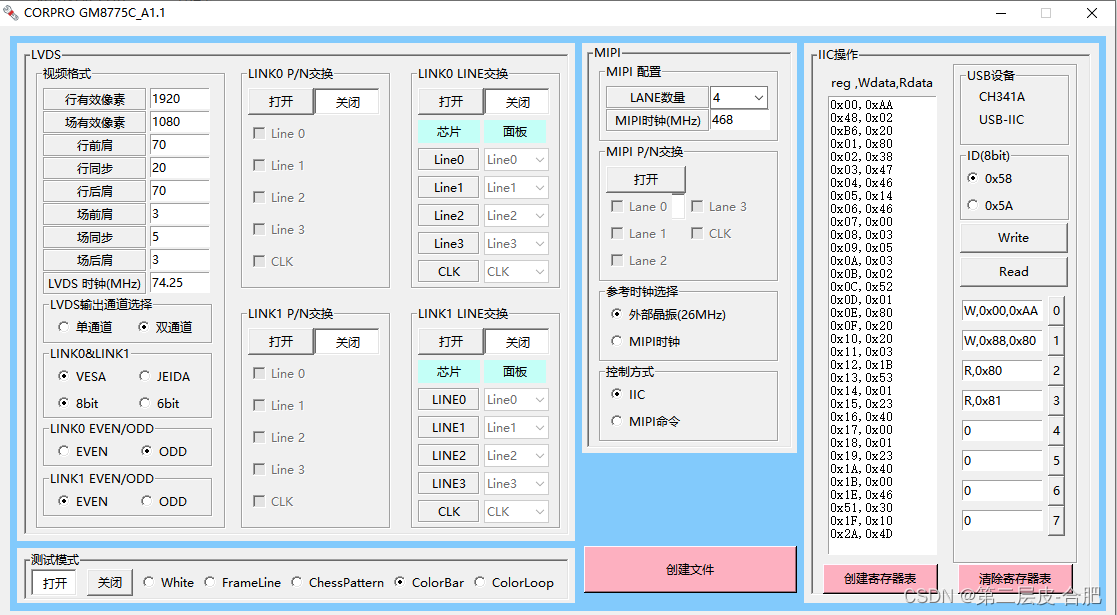

首先得根据厂家提供的工具：

 根据上图进行配置，然后将IIC参数导入dts文件。

1.GM8775C拥有自测模式，不需要MIPI数据就能显示，初步调试可优先进入彩条模式，排除后端问题  将 23 00 02 2A 01 修改为 23 00 02 2A 4D

2.GM8775C的data di必须是0x23 ，发送完后示波器测量：CLK/DATA 是否有输出

3.颜色显示异常，可在屏规格书上查找屏支持的LVDS数据格式是JEIDA或是VESA

4.双路LVDS出现显示重影，请排除LVDS奇偶是不是反了，可对调下ODD/EVEN试下
