【科技前沿】基于Infineon CoolGaN™ 200W 超薄壁画电视电源方案

随着液晶屏幕技术的成熟，当下市场主打美观又轻便的超薄TV电视，同时要求提供超清画质。常见的超薄电视厚度在20毫米左右，因此市场也对TV电源提出更轻薄、更高效的需求。

SAC推出的200W TV电源参考设计，主控采用Infineon PFC+LLC二合一IC IDP2308，高集成度数字控制，内置3颗Infineon CoolGaN™ 650 V G5 family氮化镓芯片。

该方案可以直接嵌入电视内部，减小电视整机体积，简洁美观，轻薄增效。

本方案除了支持TV电源外，还可以在电脑一体机、高端LED电源中应用，打造更加轻薄、更高效率的终端产品。

►场景应用图

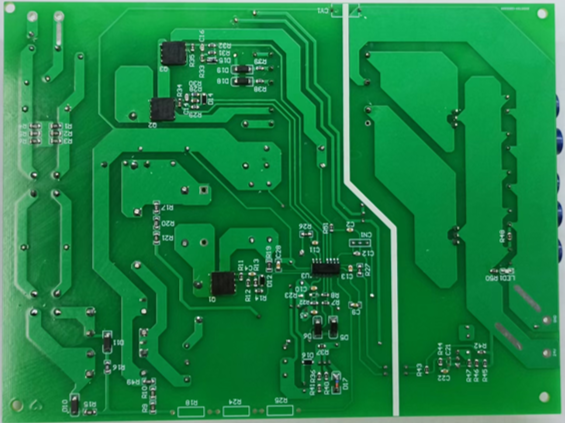

►展示板照片

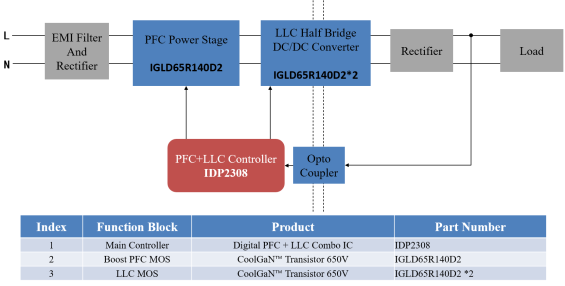

►方案方块图

►核心技术优势

1、集成600V启动单元

2、基于无芯变压器技术的一体化浮动驱动器

3、数字化多模式运行，提高效率曲线

4、通过X电容放电功能和先进的Burst模式控制，支持低的standby功率

5、无需辅助电源，采用集成启动单元和突发模式

6、用于通信和电路内配置的UART接口

7、通过一次性编程能力实现灵活设计，可对多种参数进行编程

►方案规格

输入电压：90Vac~265Vac

输入频率：50/60 Hz

输出电压：TYP 24V

输出负载：Full load: 24V 5A

效率：>90% at 230Vac

功率因素：>0.95 at 230Vac

LLC工作频率：270KHz at Full load

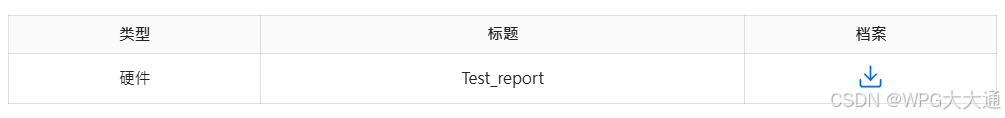

► 技术文档

点击此处登录大大通，获取以上文档！
