精选电路 —— 12V、5V、3.3V 宽电压电源电路

---

电源是系统的能量

稳定的电源可保障系统稳定运行。电源供应不稳定，如出现电压过高、过低或者频繁波动，会对系统硬件造成损害。例如，电压过高可能会烧毁电子元件，导致系统故障；而电压过低可能使系统运行出错，甚至自动关机。高质量、稳定的电源能够避免这些情况，确保系统正常工作不受影响。

一、宽压DC-DC输出

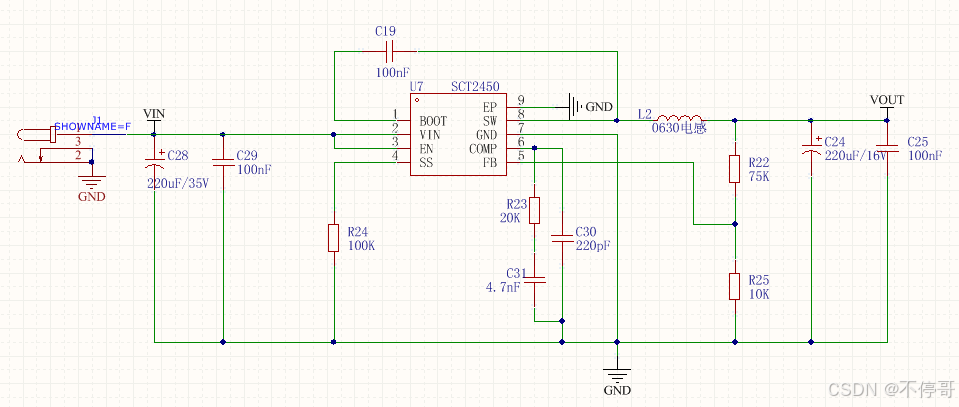

基于DC-DC芯片SCT2450，已验证电路，VOUT为6.8V，宽电压输入VIN为3.8V-36V。

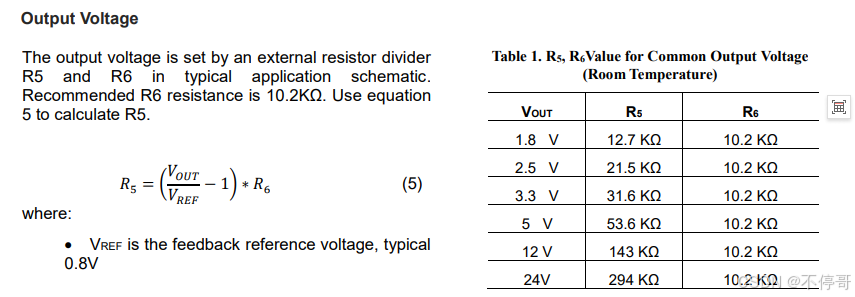

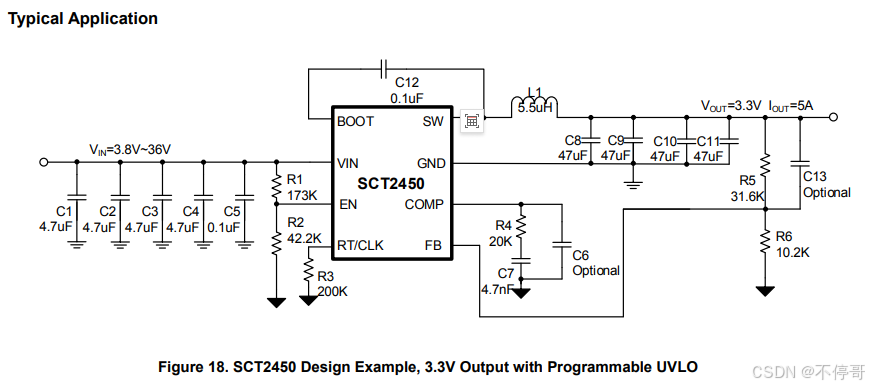

可以通过调节R22和R25改变输出电压VOUT，参考规格书确定阻值。

二、5V电压DC-DC输出

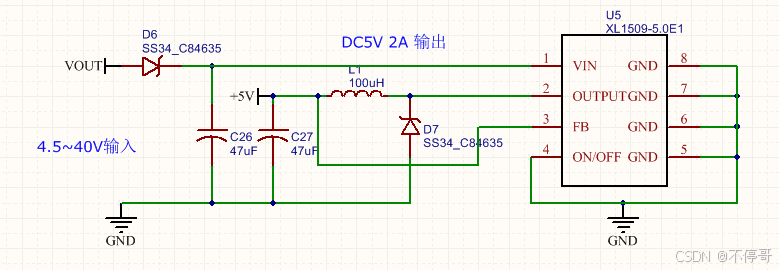

基于XL1509芯片，已验证电路。

三、3.3V电压LDO输出

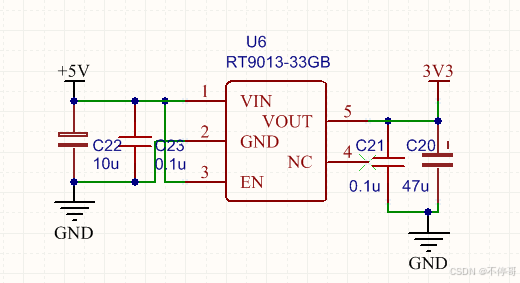

基于RT9013-33GB芯片，已验证电路。
