前言

近日，本人开始忙于毕设，需要使用yolov5框架，于是着手开始学习本框架。本文章旨在记录对yolov5框架的学习经历与成果，方便本人后续的回顾与进步。

在查阅资料过程中，偶遇站内大佬“路人贾'ω'”文章，遂作为参考学习。

一、YOLOv5的网络结构

YOLOv5有YOLOv5s、YOLOv5m、YOLOv5l、YOLOv5x四个版本。这几个模型的结构基本一样，不同的是depth_multiple模型深度和width_multiple模型宽度这两个参数。

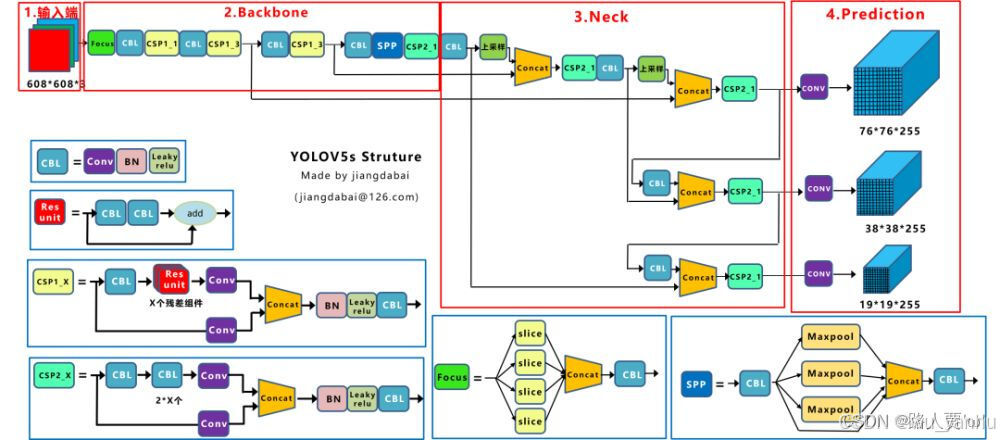

YOLOv5s的网络结构如下：

（1）输入端：Mosaic数据增强、自适应锚框计算、自适应图片缩放。

（2）Backbone：Focus结构、CSP结构。

（3）Neck：FPN+PAN结构。

（4）Head：CIOU__Loss。

基本组件：

Focus 模块：
- 通过切片操作将图片的空间维度信息（宽度和高度）转换为通道维度信息。
- 具体操作是从图片中每隔一个像素取一个值，形成四张互补的采样图片，然后将它们合并为一个新的图片。
- 这种方式在不丢失信息的情况下实现了下采样。
CBL 模块：
- 是标准卷积模块的组合，包括卷积层（Conv）、批量归一化层（Batch Normalization, BN）和激活函数层（通常是 LeakyReLU 或 SiLU）。
- 用于特征提取和非线性变换。
CSP1_X 模块：
- 是一种带有残差连接的 CSP（Cross Stage Partial）模块。
- 输入被分为两个分支，一个分支通过多个残差单元（ResUnit），另一个分支直接卷积，最后合并。
- 通常用于主干网络（Backbone）部分，适合较深的网络结构。
CSP2_X 模块：
- 与 CSP1_X 类似，但没有残差连接。
- 主要用于网络的颈部（Neck）部分，适合较浅的网络结构。
SPP 模块（Spatial Pyramid Pooling）：
- 通过多尺度池化操作提取特征，增强了模型对不同尺度目标的感知能力。
- 在 YOLOv5 的早期版本中使用，后来被 SPPF（SPP-Fast）模块替代以提高效率。

二、输入端

（1）Moasic数据增强

YOLOv5在输入端采用了 Mosaic 数据增强，Mosaic 数据增强算法将多张图片按照一定比例组合成一张图片，使模型在更小的范围内识别目标。Mosaic 数据增强算法参考 CutMix 数据增强算法。CutMix 数据增强算法使用两张图片进行拼接，而 Mosaic 数据增强算法一般使用四张进行拼接，但两者的算法原理是非常相似的。

Mosaic数据增强的主要步骤为:
(1)随机选取图片拼接基准点坐标(xc，yc)，另随机选取四张图片。
(2)四张图片根据基准点，分别经过尺寸调整和比例缩放后，放置在指定尺寸的大图的左上，右上，左下，右下位置。
(3)根据每张图片的尺寸变换方式，将映射关系对应到图片标签上。
(4)依据指定的横纵坐标，对大图进行拼接。处理超过边界的检测框坐标。

采用Mosaic数据增强的方式有几个优点:
(1)丰富数据集: 随机使用4张图像，随机缩放后随机拼接，增加很多小日标，大大增加了数据多样性。
(2)增强模型鲁棒性: 混合四张具有不同语义信息的图片，可以让模型检测超出常规语境的目标。
(3)加强批归一化层(Batch Normalization)的效果: 当模型设置 BN 操作后，训练时会尽可能增大批样本总量(BatchSize)，因为 BN 原理为计算每一个特征层的均值和方差，如果批样本总量越大，那么 BN 计算的均值和方差就越接近于整个数据集的均值和方差，效果越好。
(4)Mosaic 数据增强算法有利于提升小目标检测性能: Mosaic 数据增强图像由四张原始图像拼接而成，这样每张图像会有更大概率包含小目标，从而提升了模型的检测能力。

（2）自适应锚框计算

YOLOv3、YOLOv4对于不同的数据集，都会计算先验框 anchor。然后在训练时，网络会在 anchor 的基础上进行预测，输出预测框，再和标签框进行对比，最后就进行梯度的反向传播。

在 YOLOv3、YOLOv4 中，训练不同的数据集时，是使用单独的脚本进行初始锚框的计算，在 YOLOv5 中，则是将此功能嵌入到整个训练代码里中。所以在每次训练开始之前，它都会根据不同的数据集来自适应计算 anchor。但，如果觉得计算的锚框效果并不好，那你也可以在代码中将此功能关闭。

自适应的计算具体过程:
①获取数据集中所有目标的宽和高。
②将每张图片中按照等比例缩放的方式到 resize 指定大小，这里保证高和宽中的最大值符合指定大小,
③将 bboxes 从相对坐标改成绝对坐标，这里乘以的是缩放后的宽高。
④筛选 bboxes，保留宽高都大于等于两个像素的 bboxes。
⑤使用 k-means 聚类二方得到n个 anchors。
⑥使用遗传算法随机对 anchors 的高和宽进行变异。倘若变异后的效果好，就将变异后的结果赋值给 anchors；如果变异后效果变差就跳过，默认变异1000次。这里是使用 anchor fitness 方法计算得到的适应度 fitness，然后再进行评估。

（3）自适应图片缩放

步骤：

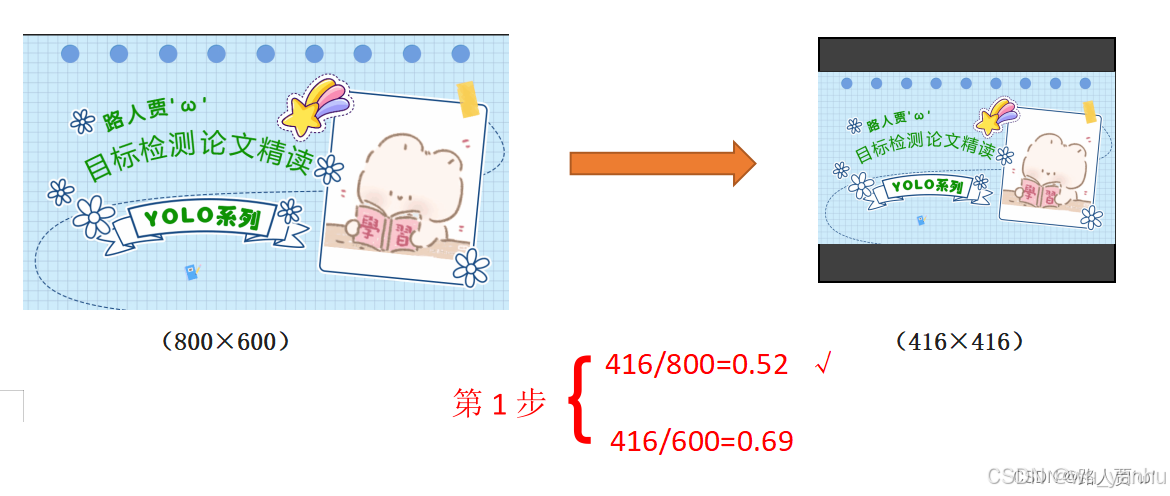

（1）根据原始图片大小以及输入到网络的图片大小计算缩放比例

原始缩放尺寸是416*416，都除以原始图像的尺寸后，可以得到0.52和0.69两个缩放系数，选择小的缩放系数。

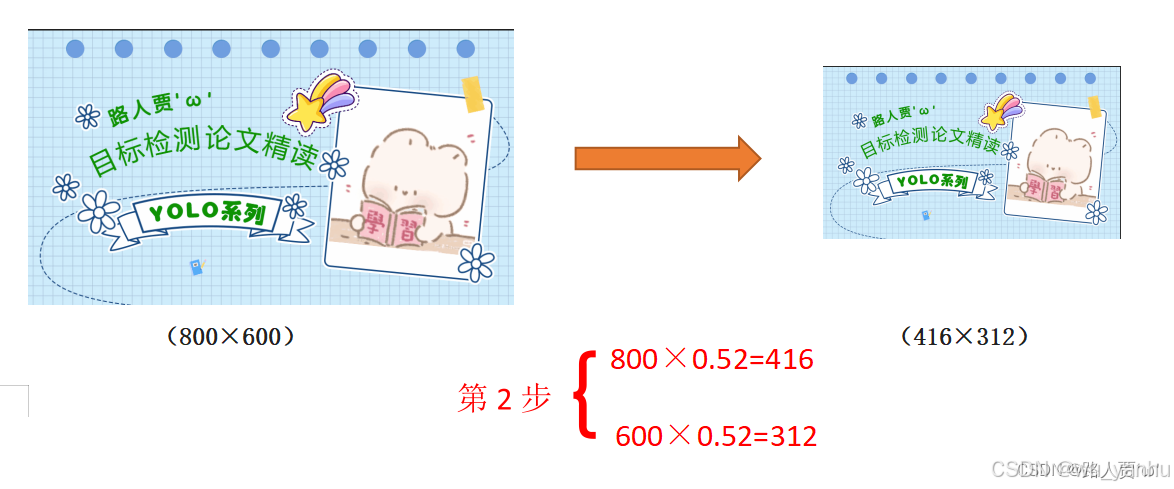

（2）根据原始图片大小与缩放比例计算缩放后的图片大小

原始图片的长宽都乘以最小的缩放系数0.52，宽变成了416，而高变成了312。

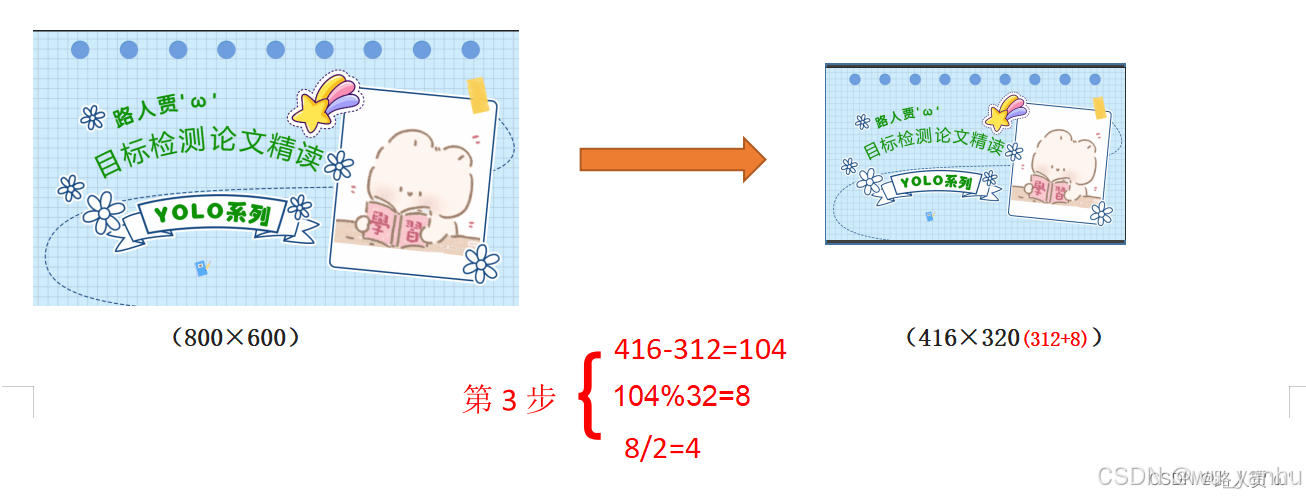

（3）计算黑边填充数值

将416-312=104，得到原本需要填充的高度。再采用numpy四中np.mod取余数的方式，得到8个像素，再除以2，即得到图片高度两端需要填充的数值。

注意:
(1)Yolov5 中填充的是灰色，即(114,114,114)。
(2)训练时没有采用缩减黑边的方式，还是采用传统填充的方式，即缩放到416*416大小。只是在测试，使用模型推理时，才采用缩减黑边的方式，提高目标检测，推理的速度。
(3)为什么 np.mod 函数只的后面用32?
因为YOLOv5的网络经过5次下采样，而2的5次方，等于32。所以至少要去掉32的倍数，再进行取余。以免产生尺度太小走不完stride(filter在原图上扫描时，需要跳跃的格数)的问题，再进行取余。

三、Backbone

如上图所示，backbone包括Focus、CBL、CSP_1、SPP模块。

（1）Focus模块

Focus模块在YOLOv5中是图片进入Backbone前，对图片进行切片操作，具体操作是在一张图片中每隔一个像素到一个值，类似于邻近下采样，这样就拿到了四张图片，四张图片互补，长得差不多，但是没有信息丢失，这样一来，将W、H信息就集中到了通道空间，输入通道扩充了4倍，即拼接起来的图片相对于原先的RGB三通道模式变成了12个通道，最后将得到的新图片再经过卷积操作，最终得到了没有信息丢失情况下的二倍下采样特征图。

以YOLOv5s为例，原始的 640x640x3 的图像输入Focus结构，采用切片操作，先变成 320x320x12 的特征图，再经过一次卷积操作最终变成 320x320x32 的特征图。

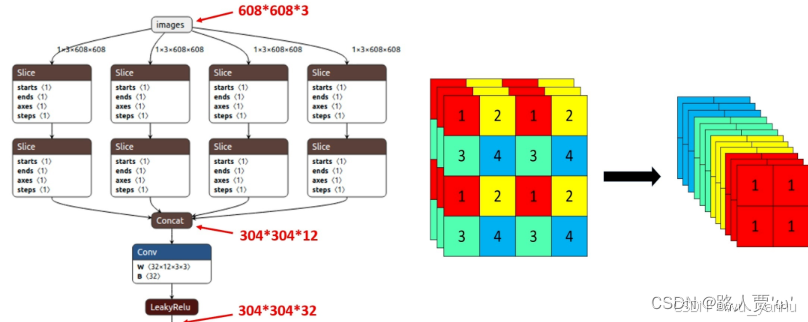

切片操作如下:

作用: 可以使信息不丢失的情况下提高计算力。

不足:Focus 对某些设备不支持且不友好，开销很大，另外切片对不齐的话模型就崩了。

后期改进: 在新版中，YOLOv5 将Focus 模块替换成了一个6x6的卷积层。两者的计算量是等价的，但是对于一些 GPU 设备，使用 6x6 的卷积会更加高效。

（2）CSP结构

YOLOv5与YOLOv4不同点在于，YOLOv4中只有主干网络使用了CSP结构。而YOLOv5中设计了两种CSP结构，以YOLOv5s网络为例，CSP1_X结构应用于Backbone主干网络，另一种CSP2_X结构则应用于Neck中，具体不同请见本文前文。

四、Neck

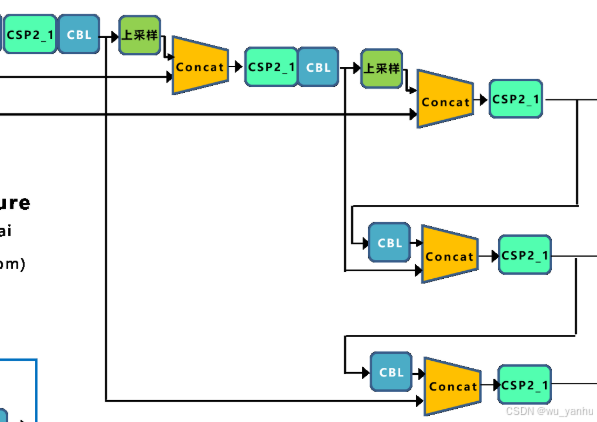

YOLOv5的NecK和YOLOv4中一样，都采用FPN+PAN的结构，但是在它的基础上做了一些改进操作:YOLOV4的Neck结构中，采用的都是普通的卷积操作，而YOLOV5的Neck中，采用CSPNet设计的CSP2结构，从而加强了网络特征融合能力。

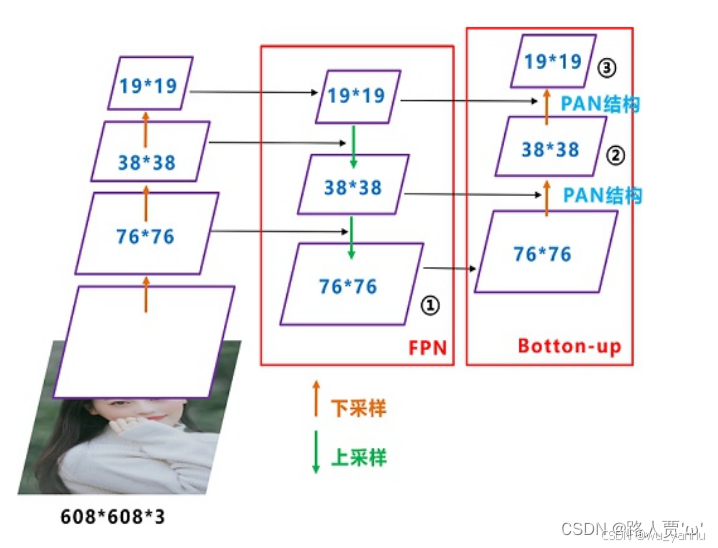

结构如下图所示，FPN层自顶向下传达强语义特征，而PAN塔自底向上传达定位特征:
