MIPI TX控制器的设计

MIPI接口在移动设备中被广泛应用，主要用于传输图像传感器、液晶显示器等外设的数据。以MIPI DPHY v1.2为例，它包含一个CLK lane和若干个DATA lane（可配置），每个lane的最高速率可达到2.5Gbps。对比SerDes接口，MIPI DPHY虽然pin数量和传输速率都处于劣势，但是其静态功耗（无数据传输时）非常低，latency也短，所以仍然具有不可替代的优势。

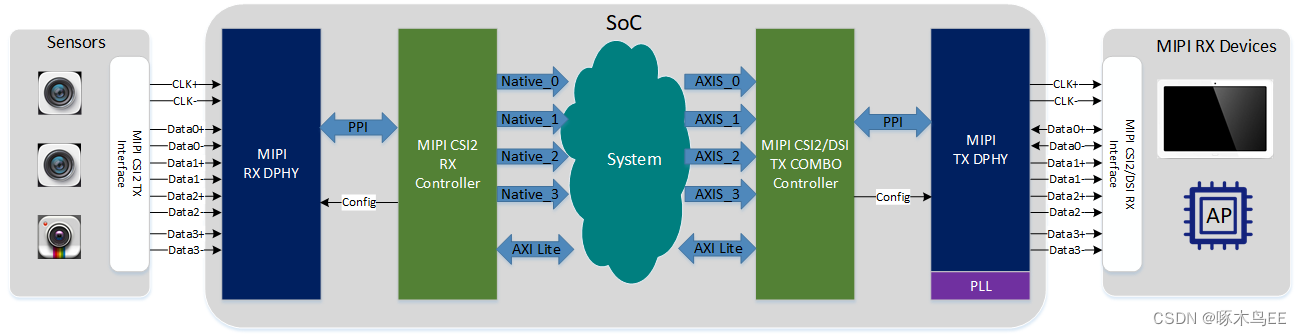

一个典型的MIPI系统如下图示：

MIPI RX一般接image sensors（比如手机摄像头），而MIPI TX接显示器或系统主控（比如手机AP）。 如果按sensor和display来分，MIPI传输协议有CSI2和DSI两种。两者在物理层并无不同，但是上层协议差别很大。对“寸土寸金”的移动设备芯片来说，最好能有一种兼容设计，CSI2和DSI复用物理层逻辑，只是在上层做协议区分。

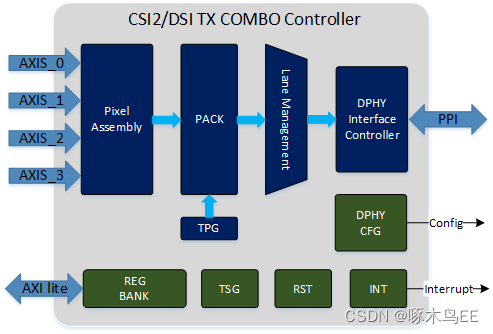

相对于MIPI RX来说，MIPI TX需要COMBO controller的场景更多，所以这里以MIPI TX举例，如下图示：

 下面解释一下每个模块的功能：

Block	Function Description
Pixel Assembly	把AXI Stream上的pixel转换成符合MIPI协议的Byte对齐格式
PACK	打包器，按照CSI2/DSI协议将Byte组装成MIPI packets，并且插入必要的同步包，比如SOF, EOF, 等等
TPG	测试图案生成器，用于系统测试和debug
Lane Management	主要功能有两个，一是对多路数据流进行仲裁（MIPI支持最多4个Virtual Channel），二是将数据分配到一个或多个data lane上
DPHY Interface Controller	驱动PPI接口，管理link status等
REG BANK	寄存器控制单元
TSG	Timing Sync Generator，主要用于产生DSI所需要的sync events
RST	复位管理单元
INT	中断管理单元
DPHY CFG	DPHY的控制单元

Pixel Assembly：以RAW10举例，内存中一般按照像素对齐来进行存储，但是MIPI RAW10格式要求高8-bit字节对齐，低2-bit则每隔4个像素就组成1字节。如下图示：

 PACK：这个模块是实现CSI2/DSI协议分离的关键模块。CSI2/DSI除了物理层完全相同，在传输层也有很多相似性，比如它们都遵循同样的header和footer规则，不同的只是header内容。于是PACK模块被设计成由两部分组成：Commander和Packer。Commander处理CSI2/DSI的协议内容，并按照固定的规则翻译成指令控制Packer组装MIPI packets。

比如对于CSI2协议，Commander由数据流驱动，在收到第一包数据时发命令给Packer，要求它立即组装一个SOF包，然后再发组装数据包的命令；在发完一帧图像的最后一包数据后，Commander又会发组装EOF包的命令。

DSI协议会相对复杂一些，以video mode为例，Commander由TSG驱动，按照严格的时序命令Packer进行打包。不过Packer对此毫无感知，它只是兢兢业业地完成Commander下达的指令。由于DSI的实时性要求，系统可能发生断流或溢出的错误，这些也是DSI比CSI2复杂的地方。

实际的设计比上面的举例要复杂得多，比如CSI2还要处理embedded data，而DSI需要支持任意时刻的SP插入（主要用于控制显示器的关闭、复位、工作模式等）。不过最重要的还是Commander+Packer的设计思想，有了这个主体，复杂的功能都可以比较容易地在这个框架内实现。

Lane Management： 最多会有四路数据流参与仲裁，默认使用Round-Robin算法进行权限分配，也可以配置成固定优先级。权限分配的颗粒度以packet为单位，一个packet之内的数据传输是不会被打断的。Lane distributor会把packet拆分成byte cells，然后根据data lane数量的配置进行分配。为了保证传输效率，一个packet在MIPI lanes上的传输应该是连续的，所以这里需要data buffer来缓存至少一个packet的数据，并通过handshake buffer与PPI driver逻辑进行通信。

 DPHY Interface Controller：前面介绍了，其主要功能就是PPI driver。PPI是MIPI DPHY与MIPI Controller间的标准接口协议，可以支持HS, LPDT, ULPS, Turn-Around等多种传输模式或状态。其信号比较多，时序也很多，这里就不一一展开了。

最后来说说仿真：为了简化验证设计，我们可以忽略Controller与DPHY间的信号，直接拿DPHY输出与Monitor进行比较。下图是一种UVM验证环境的示例。
