最近发现仿真挂死后，很难debug，在网上查阅资料后发现如下链接的一篇文章，介绍了相关的解决思路，但是csdn未找到对应文章，所以复制记录了一下，原文链接如下（如有侵权，联系删除，谢谢）：

仿真卡死怎么办 | Francis's blog

仿真卡死一般分两种，一种是仿真时间还在走，只是仿真一直结束不了；另一种是仿真时间不走了。

本文主要针对第二种情况，仿真时间不走了，肯定是在某个地方死循环了，有可能在验证代码中，也可能在设计代码中。当环境复杂时，很难定位问题在哪里，而且没有办法加打印信息。

典型问题

dv

出现在dv代码中，最为典型的是如下情况。当然这里只是简化了代码，往往在环境复杂时，很难发现。

forever begin
	f = !f;
	// 没有@clk
end

design

除了在验证环境中容易出现死循环，在design中，也有可能出现死循环。这种情况更难定位，因为design可能是多个组合逻辑语句相互死锁，才会出现loop。

wire a;
wire b;
reg f;

assign a = (f==1)?(!b):0;
assign b = (f==1)?(a):0;
initial begin
	f = 0;
	# 100;
	f = 1;
end

当f=1之后，a变为1，b变为1，a又变为0，b又变为0……

这样就卡死在这个时刻了。

解决办法

增加编译选项

+vcs+loopreport+10000

在vcs编译时增加上述选项。

该方法在遇到上述dv问题时，并没有什么用。

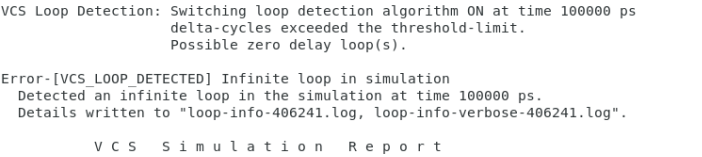

该方法在遇到上述design问题时，会报出如下错误

之后去查看log就好了，log会报出问题所在信号。

Constr	: ContAssign
Module	: top_tb
Instance: top_tb
/project/tb/top_tb.sv : 5. (signal: a)

一般只要找到了是信号a引起的，就容易分析出问题所在了。

tcl脚本

第二种方法是使用tcl脚本来打印出哪些代码在跑。

使用步骤如下：

[1] 创建loop_detect.tcl，放在仿真目录。

#!/usr/bin/tclsh

proc loop_detect {args} {
   set help "-help"
    if { [string equal $args $help] != 1 } {
         config followactivescope on
         set i 0;
         while {$i < $args} {
          run_step
          incr i
         }

    } else {
        puts "Usage: loop_detect <no. of iteration>"
    }
}

proc run_step {} {
redirect -f loop.txt -a {set x [step]};
redirect -f loop.txt -a {set y [scope]};
puts $x;
puts $y;
}

[2] 增加编译选项-debug_all.

vcs files -debug_all

[3] 增加仿真选项支持ucli

simv -ucli

[4] 执行tcl脚本

ucli> source/do loop_detect.tcl

[5] run

ucli> run <time> # point where simulation hangs

[6] 执行函数

ucli> loop_detect 1000 # no of iterations

之后会生成log.txt文件。

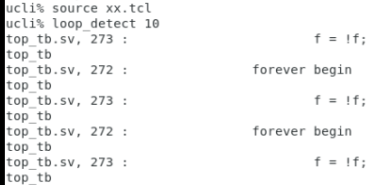

上述dv情况，log大概是下图的样子。很快我们也就能定位到死在哪里了。

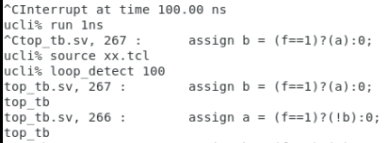

上述design情况，log大概是下图的样子。很快我们也能发现问题。

总结

从上面看来，增加编译选项的方法需要重新编译，耗时较长，只有vcs能用，并且还不能发现dv的问题，但是报的信息质量较高，基本能定位到时哪个信号出现loop。tcl脚本方法，不需要重新编译，理论上irun也能用（但我没试过），可以查找dv和de的问题，但是报的信息太多了，所有执行的代码都会打印，需要逐条分析，当loop环太大了，查找也可能需要点时间。
