汽车电子EMC实验简介

一.EMC是什么
EMC是electromagnetic compatibility 电磁兼容的简写
主要由电磁干扰EMI（eletromagnetic interference）和电磁抗扰度EMS（electromagnetic susceptibility）组成
简单来说是对其他模块的干扰（这个当然越小越好），和抵抗其他模块干扰的能力（这个当然越强越好），最好就是你不要干扰到其他模块，但是其他模块干扰到你，你不要出问题。现实中不会出现这种零干扰和无限抗扰的模块，也不能是你使劲干扰其他模块，其他模块稍微一干扰到你你就功能失效。那么这就需要结合实车的情况，定义一些等级出来。
一般干扰就分为class5、class4、class3、class2、class1这五个等级，其中class5的限值最小，要求最严格，class1的限值最大，要求最放松。每个等级中又有三项，分别是峰值、准峰值、平均值。

一般抗干扰就分为ABCDE五个等级，A的最高、E的最低。具体定义可参考ISO 16750.1 的 functional status classfication，简单来说就是，
A在测试过程中和测试结束后所有功能正常；
B在测试过程中功能正常，但是有一个或多个可能超出公差，如恒压源输出电压或恒流源输出电源超过定义的公差，但是测试结束后自动恢复正常；
C在测试过程中，有一个或多个功能失效，但是在测试结束后自动恢复正常；
D在测试过程中，有一个或多个功能失效，并且在测试结束后不能自动恢复，需要人为复位才能恢复正常；
E在测试过程中和测试结束后，有一个或多个功能失效，并且复位也不行。需要维修或更换。

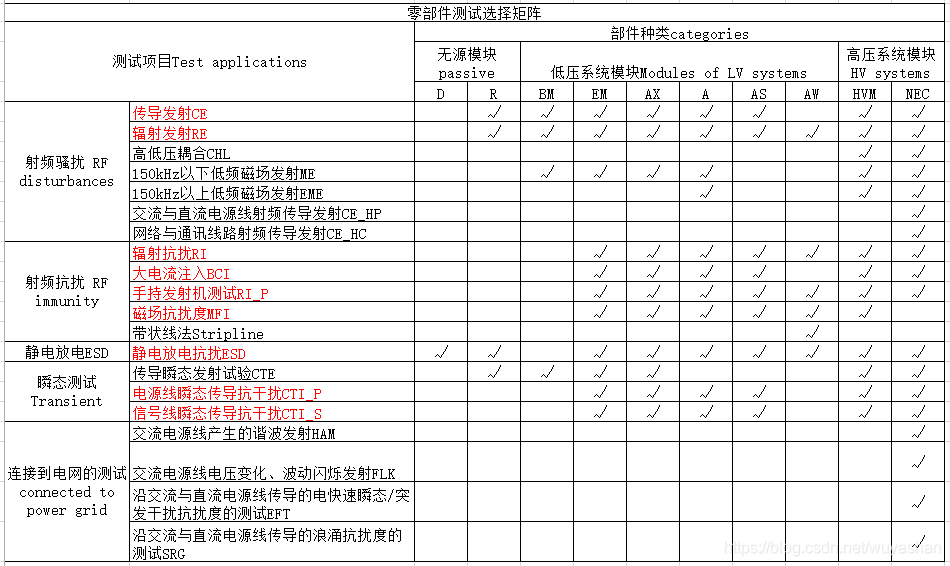

二.常见模块分类和测试选择矩阵
无源模块：Passive modules
D：一种仅由无源元件组成的无源电子模块，包括电阻、电容、电感、防反/钳位二极管、发送二极管、热敏电阻。
R：包括但不限于电磁继电器、线圈、点火线圈、喷油嘴、机械喇叭等。
低压系统模块：Modules of LV systems
BM：电刷整流的直流电机
EM：电子电路控制的无刷电机
AX：封装内部包含电机或电子电路控制的电机的模块，或者是控制外部感性装置的模块，例如电机或电子电路控制的电机。
A：包含有源器件的电器模块。例如模拟运放电路、开关电源、基于微处理器的控制器及显示器。
AS：通过其他模块供电而工作的模块。这类零部件通常是指为控制器提供输入信号的传感器。
AW：无外部导线的模块，例如遥控钥匙、胎压监测模块。
高压系统模块：Modules of HV systems
HVM：存在电源网络电压高于60V的模块
NEC：与电网一级或二级相连以传递或转换交流电能的模块。

根据自身模块属性选择相应的实验，红字部分是一般控制器需要做的实验。

三、实验简介

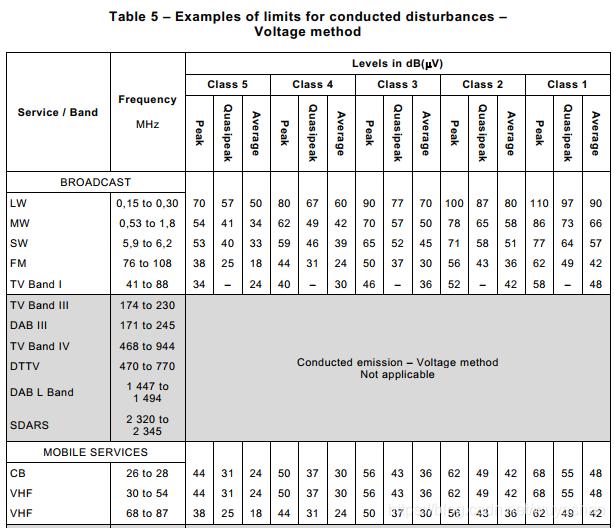

1.传导发射CE（conducted emission）
实验标准：CISPR 25:2016

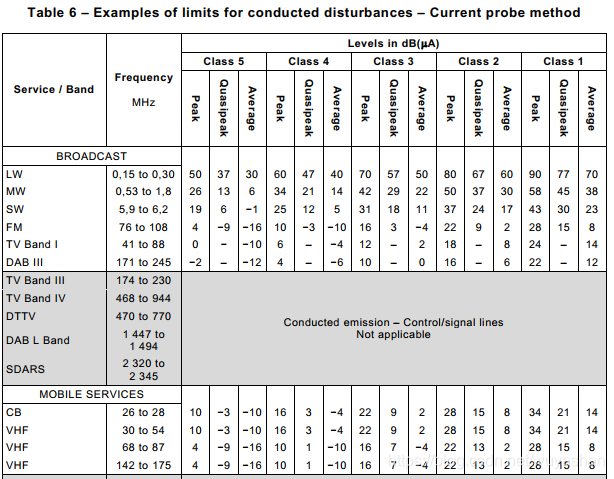

传导发射有两种测量方法：电压法（Voltage method）和电流探头法（Current probe method）
实验要求：等级5（两种方法均如此要求）
电压法适用于单一导线的传导发射特性。

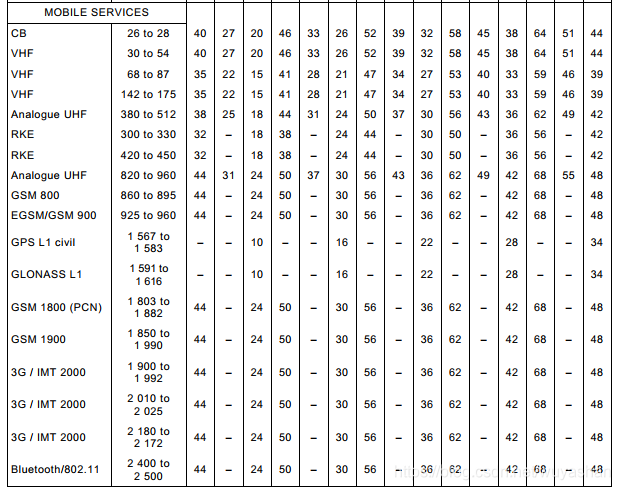

注：截图不全部分的频率范围不做要求，不同的主机厂可能会对限值有不同的要求，不一定和国际标准一致，一般有企业标准的，企标中限值更严格

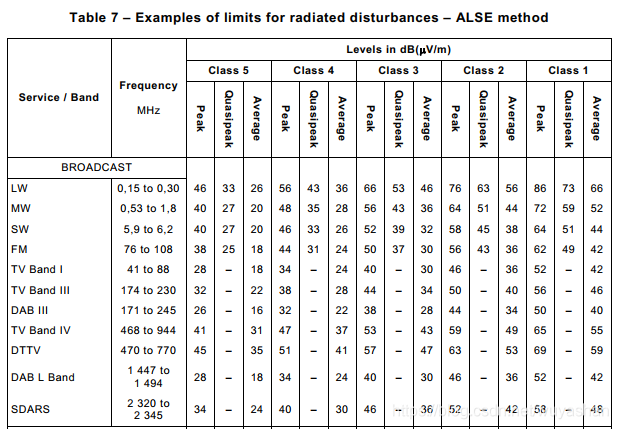

2.辐射发射RE（radiated emission）
实验标准：CISPR 25:2016
实验要求：等级5
辐射发射采用ALSE（absorber lined shielded enclosure）电波暗室

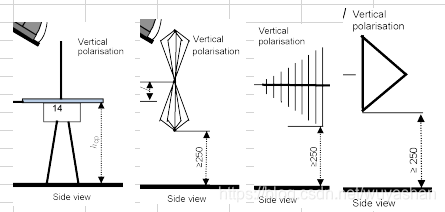

测量应使用输出阻抗为50Ω的天线。为了提高实验结果的一致性，建议使用以下天线：
a.0.15MHz to 30MHz 1m垂直单极子天线
b.30MHz to 300MHz 双锥形天线
c.200MHz to 1000MHz 对数天线
d.1000MHz to 2500MHz 喇叭或对数天线

3.辐射抗扰RI（radiated immunity）
实验标准：ISO 11452-2 2019
本部分规定了模块对窄带辐射抗扰试验方法，适用的频率范围为80MHz-3.0GHz。在定义的频率范围内，每个频段的极化方式（垂直或水平）、调制类型都不一致

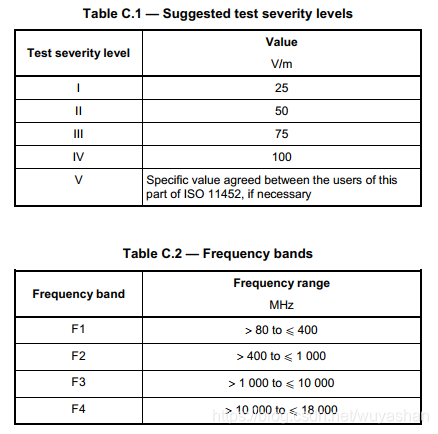

具体要求根据主机厂自己定义，国际标准只给了一个参考

实例：
频段：200MHz—3.0GHz
调制方式：200MHz_{3.0GHz，CW；200MHz}806MHz，AM 80%；
806MHz~3.0GHz，PM1 ；
试验等级： 频率（MHz） 等级（V/m）
200~380 100
380~460 140
460~806 100
806~915 140
915~1710 100
1710~1910 140
1910~2700 100
2700~3000 140

实验要求：功能状态为A级

4.大电流注入BCI（bulk current injection）
大电流注入是利用电流探头将射频能量注入到线束内，在1MHz到400MHz内进行测试
有两种测试方法：
DBCI（差模大电流注入 defferential mode bulk current injection）
CBCI（共模大电流注入 common mode bulk current injection）
实验标准：ISO 11452-4 2020

实例：
频段：1MHz—15MHz（DBCI）、15MHz—400MHz（CBCI）
调制方式：CW、AM 80%
注入位置：150mm（DBCI）、150mm、450mm、750mm（CBCI）
试验等级： 频率（MHz） 等级（mA）
1~2.25 150*F(MHz)/2.25
2.25~400 150
实验要求：功能状态为A级

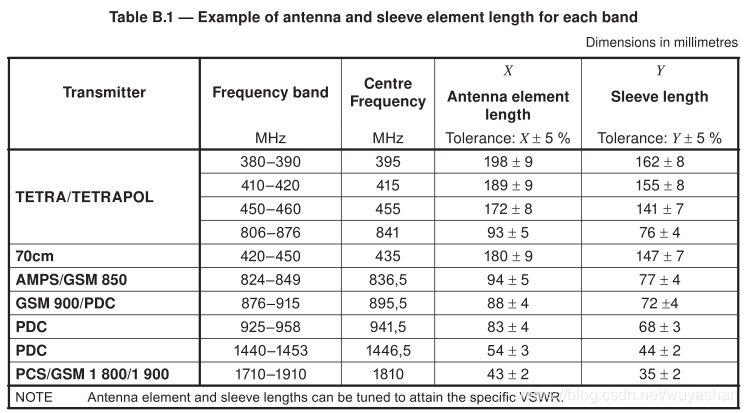

5.手持发射机测试RI_P（radiated immunit portable transmitters）
实验标准：ISO 11452-9 2012

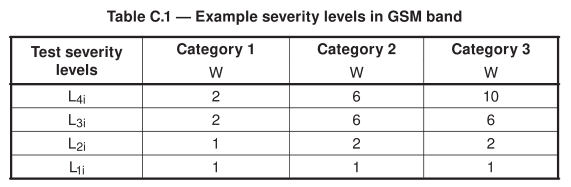

主要是针对手机等信号的抗扰，国内一般更对针对三大运营商的频率
这个一般都能通过，需要注意的是带RF接收的，同频干扰

实例：
频率范围（MHz） 测试强度（w） 调制类型 功能等级
146-174 10(RMS) CW A
360-410 10(RMS) PM,18Hz,50% A
410-480 10(RMS) CW PM,18Hz,50% A
800-1000 10 PM,217Hz,12.5% A
1600-1950 3 PM,217Hz,12.5% A
1950-2200 1.5 PM,217Hz,12.5% A
2300-2340 0.5 PM,217Hz,12.5% A
2400-2500 0.2 PM,1600Hz,50% A
2500-2700 0.5 PM,217Hz,12.5% A
5725-5850 0.2 PM,1600Hz,50% A
实验要求：功能状态为A级

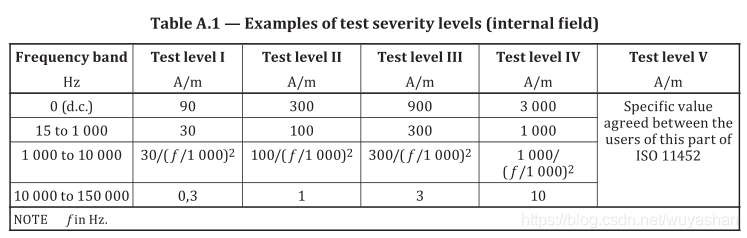

6.磁场抗扰度FMI
实验标准：ISO 11452-8 2015

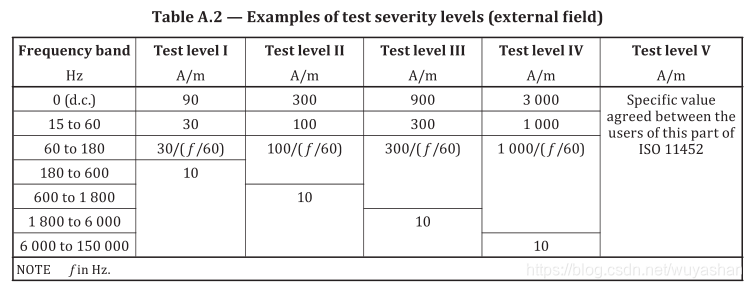

一般最大的测试强度为600A/m，换算得到600A/m=600/1000Gs=0.6Gs
即使是磁敏感性器件，一般也是能以功能状态A级通过实验



实验要求：功能状态为A级

7.静电放电抗扰ESD（electrostatic discharge immunity）
实验标准：ISO 10605 2008

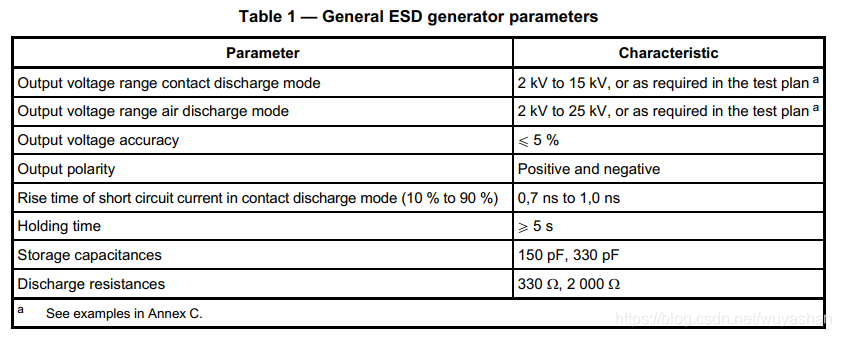

这里面有两个参数可以选择，一个是电容，一个是电阻，通过组合有四种
2kΩ电阻模拟人体通过皮肤放电；330Ω电阻模拟人体通过金属部件放电
150pF适用于只能从车辆外部容易接触到的点，330pF适用于容易从车辆内部接触到的点。330pF最大测试电压限制为15kV，150pF最大测试电压限制为25kV。

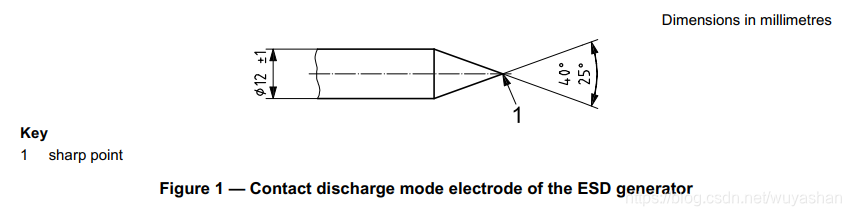

直接放电：将ESD施加到DUT及其远程操作部件
间接放电：模拟ESD发生在临近DUT的其他导电物体，ESD施加在中间插入的金属上


实例：
上电模式：
放电模块：330pF/330Ω
直接放电模式
空气放电（±6kV、±8kV、±15kV）
接触放电（±4kV、±6kV、±8kV）
间接放电模式
接触放电（±4kV、±6kV、±8kV）

不上电模式：
放电模块：150pF/330Ω
空气放电（±6kV、±8kV、±15kV）
接触放电（±4kV、±6kV、±8kV）
实验要求：功能状态为A级

8.电源线瞬态传导抗干扰CTI_P（conducted transient immunity power）
实验标准：ISO 7637-2:2011
测试脉冲 试验等级Us(V ) 功能等级
1 -150 C
2a +112 A
2b +10 C
3a -220 A
3b +150 A
注：原脉冲4、5a、5b实验以更改到ISO 16750-2 2010，属于电气负荷实验
详见汽车电子常见脉冲实验
汽车电子常见脉冲实验

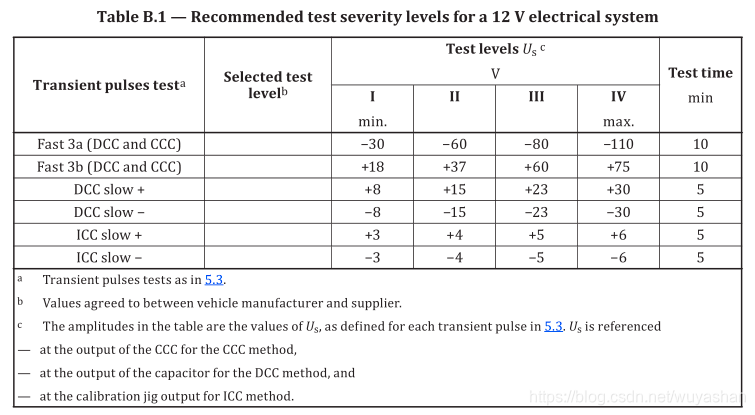

9.信号线瞬态传导抗干扰CTI_S（conducted transient immunity signal）

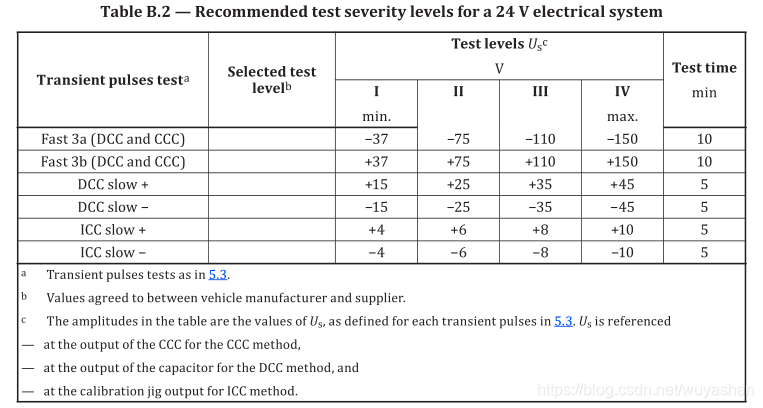

实验标准：ISO 7637-3:2016
DCC（direct capacitive coupling直接耦合钳）
快脉冲a、快脉冲b采用CCC（capacitive coupling clamp 电容耦合钳）方法
慢脉冲采用ICC（inductive coupling clamp 电感耦合钳）方法


实验要求：功能状态为A级
