FPGA分频器设计（偶数分频、奇数分频）

1、什么是分频器

在数字系统的设计中经常会碰到需要使用多个时钟的情况。时钟信号的产生通常具有两种方法，一种是使用PLL（Phase Locked Loop，锁相环），可生成倍频、分频信号；另一种则是使用硬件描述语言构建一个分频电路。

分频器的设计通常分为以下三类：奇数分频器、偶数分频器及小数分频器。接下来分别对偶数分频器及奇数分频器的设计仿真进行说明。

2、偶数分频器

2.1、设计方法

如图所示，分别画出了基准时钟、2分频时钟、4分频时钟、8分频时钟。

通过对波形的观察，不难得到：

2分频设计，只需要使用基准时钟在第1个时钟周期输出高电平（或低电平），在第2个时钟周期输出相反电平，如此反复即可。

同理，4分频设计：使用基准时钟在第1、2个时钟周期输出高电平（或低电平），在第3、4个时钟周期输出相反电平，如此反复即可。

同理，8分频设计：使用基准时钟在第1、2、3、4个时钟周期输出高电平（或低电平），在第5、6、7、8个时钟周期输出相反电平，如此反复即可。

由此可以推导出偶数分频设计的一般方法：假设为N分频，只需设计一个计数器从0计数到 N/2-1（一共N/2个基准时钟），然后将输出分频时钟翻转、计数器清零，如此循环就可以得到 N分频。

2.2、8分频电路设计实例

接下来将设计一个8分频电路并对其进行仿真验证。

8分频电路模块框图如下：

输入：

        sys_clk：基准时钟信号（这里设定为50MHz，周期20ns）

        sys_rst_n：低电平有效的复位信号

输出：

        clk_8：基准时钟信号的8分频信号（50/8=6.25MHz，周期160ns）

根据前文提到的方法，设计过程如下：

• 设计一个计数器进行计数（一直从0计数到3（8/2-1），清零再重复）
• 每次计数器计数到最大值，将8分频信号进行反转

理论上8分频模块的各个信号波形应该如下图所示：

2.2、Verilog

根据上图可以编写Verilog代码如下：

//8分频电路设计
module divider_8                //模块名
(
	input		sys_clk,	    //时钟（设定为 50MHz）
	input		sys_rst_n,	    //复位信号（n 表示低电平有效）

	output	reg	clk_8		    //输出8分频信号
);

reg [1:0]	cnt;                //reg 定义

//计数模块
//从0计数到3共计4个时钟周期
always@(posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)
		cnt <= 2'd0;			//复位清零
	else if(cnt == 2'd3)		//从0开始计数，所以需要 -1
		cnt <= 2'd0;			//计满则清零
	else
		cnt <= cnt + 2'd1; 		//没记满就一直计数
end

//8分频时钟输出模块
//满足计数条件则对8分频时钟进行反转
//8分频时钟每隔4个周期反转一次，所以8分频的周期即为8个时钟周期
always@(posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)
		clk_8 <= 1'b0;          //复位清零
	else if(cnt == 2'd3)  		//记满4个时钟周期
		clk_8 <= ~clk_8;        //计满则输出反转
	else
		clk_8 <= clk_8; 		//没记满就保持原来状态
end

endmodule

2.3、Testbench

Testbench文件的编写比较简单，不需要定义或者干其他什么事情，只需要实例化一下我们刚刚设计好的8分频模块就好了。

`timescale 1ns/1ns		//时间刻度：单位1ns,精度1ns

module tb_divider_8();	//仿真模块

//输入reg 定义
reg	sys_clk;
reg sys_rst_n;

//输出wire定义
wire clk_8;

//设置初始化条件
initial begin
	sys_clk = 1'b0;		//初始时钟为0
	sys_rst_n <= 1'b0;	//初始复位为0
	#10					//10个时间单位后
	sys_rst_n <= 1'b1;  //拉高复位（此时复位无效）
end

//always代表重复进行，#10代表每10个时间单位
//每10个时间单位反转时钟，即时钟周期为20个时间单位（20ns）
always #10 sys_clk = ~sys_clk;

//例化被测试模块
divider_8 divider_8_inst
(
	.sys_clk 	(sys_clk ),
	.sys_rst_n 	(sys_rst_n ),

	.clk_8 		(clk_8 )
);

endmodule

2.4、仿真结果

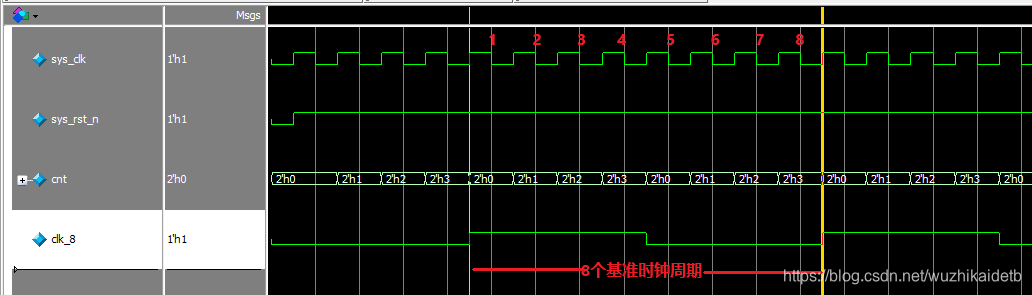

使用ModelSim执行仿真，仿真出来的波形如所示：

从波形图可以看到

• 10ns后停止复位
• 计数器cnt一直在从0计数到3
• 每当cnt计数到3，8分频时钟输出就会翻转一次
• 输出的8分频信号周期刚好为8个基准时钟周期

3、奇数分频器

3.1、设计方法

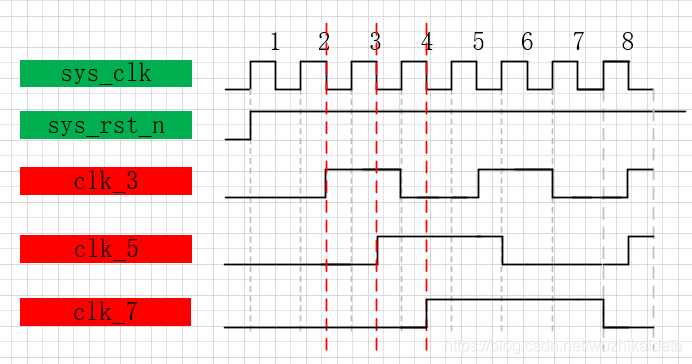

如图所示，分别画出了基准时钟、3分频时钟、5分频时钟、7分频时钟。

不难想到3分频信号的周期为基准时钟信号周期的3倍，那么3分频时钟信号的边沿变化肯定发生在第1.5个时钟周期（第2个时钟周期的下降沿），同理5分频的边沿变化肯定发生在第2.5个时钟周期（第3个时钟周期的下降沿），同理7分频的边沿变化肯定发生在第3.5个时钟周期（第4个时钟周期的下降沿）。同时我们会发现既然边沿的变化都发生在0.5个时钟周期，那么肯定要利用到时钟的下降沿。

3.2、7分频电路设计实例

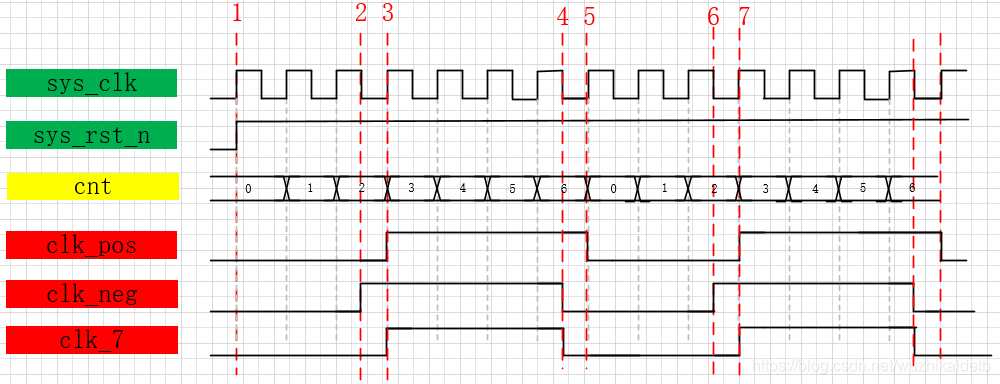

根据上图的7分频为例，可以得到以下结论：

• L3到L7为7分频的1个完整的时钟周期，同时也是7个基准时钟周期，即7分频
• L3（红线3，其他红线命名类推）到L4为7分频的半个时钟周期（高电平），同时也是3.5个基准时钟周期
• L4到L7为7分频的半个时钟周期（低电平），同时也是3.5个基准时钟周期
• clk_pos为上升沿敏感信号，分为两段，前半段占3个基准时钟周期（0~2），后半段占4个基准时钟周期（3~6）
• clk_neg为下降沿敏感信号，分为两段，前半段占3个基准时钟周期（0~2），后半段占4个基准时钟周期（3~6）
• 将 clk_pos 和 clk_neg 相与（&&）就可以得到7分频电路

从7分频电路可以推导出奇数分频设计的一般方法：

• 假设为 N分频，需从0计数到 N-1（一共N/2个基准时钟），一直循环
• 设计一个对基准时钟上升沿敏感的信号，每当计数到（N-1）/2-1时，时钟翻转；计数到计数器最大值时再反转
• 设计一个对基准时钟下降沿敏感的信号，每当计数到（N-1）/2-1时，时钟翻转；计数到计数器最大值时再反转
• 将 上升沿敏感的信号和 下降沿敏感的信号相与（&&）即N分频电路

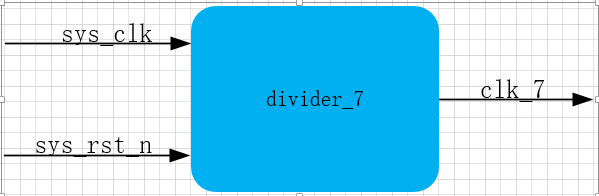

7分频电路模块框图如下：

输入：

        sys_clk：基准时钟信号（这里设定为50MHz，周期20ns）

        sys_rst_n：低电平有效的复位信号

输出：

        clk_7：基准时钟信号的7分频信号（50/7=7.14MHz，周期140ns）

3.3、Verilog

根据上文分析不难编写Verilog代码如下：

module divider_7                    //模块名
(
	input		sys_clk,			//时钟（设定为 50MHz）
	input		sys_rst_n,			//复位信号（n 表示低电平有效）

	output		clk_7				//输出7分频信号
);
//reg 定义
reg [2:0]	cnt;					//最大为6，所以需要3位位宽
reg			cnt_pos;				//上升沿敏感信号
reg			cnt_neg;				//下降沿敏感信号

assign clk_7 = cnt_pos && cnt_neg;	//组合逻辑 与

//计数模块，从0计数到6共计7个时钟周期
always@(posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)
		cnt <= 3'd0;				//复位清零
	else if(cnt == 3'd6)			//从0开始计数，所以需要 -1
		cnt <= 3'd0;				//计满则清零
	else
		cnt <= cnt + 3'd1; 			//没记满就一直计数
end

//cnt_pos：上升沿触发
//低电平维持3个基准时钟周期，高电平维持4个时钟周期
always@(posedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)
		cnt_pos <= 1'b0;          	//复位清零
	else if(cnt == 3'd2)  			//记满3个时钟周期
		cnt_pos <= 1'b1;         	//前3个时钟周期输出为0，满足条件则输出1
	else if(cnt == 3'd6)  			//记满7个时钟周期
		cnt_pos <= 1'b0;         	//后4个时钟周期输出为1，满足条件则输出0
	else
		cnt_pos <= cnt_pos; 		//不满足条件就保持原来状态
end


//cnt_neg：下降沿触发
//低电平维持3个基准时钟周期，高电平维持4个时钟周期
always@(negedge sys_clk or negedge sys_rst_n)begin
	if(!sys_rst_n)
		cnt_neg <= 1'b0;          	//复位清零
	else if(cnt == 2'd2)  			//记满3个时钟周期
		cnt_neg <= 1'b1;        	//前3个时钟周期输出为0，满足条件则输出1
	else if(cnt == 3'd6)  			//记满7个时钟周期
		cnt_neg <= 1'b0;         	//后4个时钟周期输出为1，满足条件则输出0
	else
		cnt_neg <= cnt_neg; 		//不满足条件就保持原来状态
end

endmodule

3.4、Testbench

Testbench文件比较简单，只需要实例化一下我们刚刚设计好的7分频模块就好了。

`timescale 1ns/1ns		//时间刻度：单位1ns,精度1ns

module tb_divider_7();	//仿真模块

//输入reg 定义
reg	sys_clk;
reg sys_rst_n;

//输出wire定义
wire clk_7;

//设置初始化条件
initial begin
	sys_clk = 1'b0;		//初始时钟为0
	sys_rst_n <= 1'b0;	//初始复位
	#10					//10个时间单位后
	sys_rst_n <= 1'b1;  //拉高复位（此时复位无效）
end

//always代表重复进行，#10代表每10个时间单位
//每10个时间单位反转时钟，即时钟周期为20个时间单位（20ns）
always #10 sys_clk = ~sys_clk;

//例化被测试模块
divider_7 divider_7_inst
(
	.sys_clk 	(sys_clk ),
	.sys_rst_n 	(sys_rst_n ),

	.clk_7 		(clk_7 )
);

endmodule

3.5、仿真结果

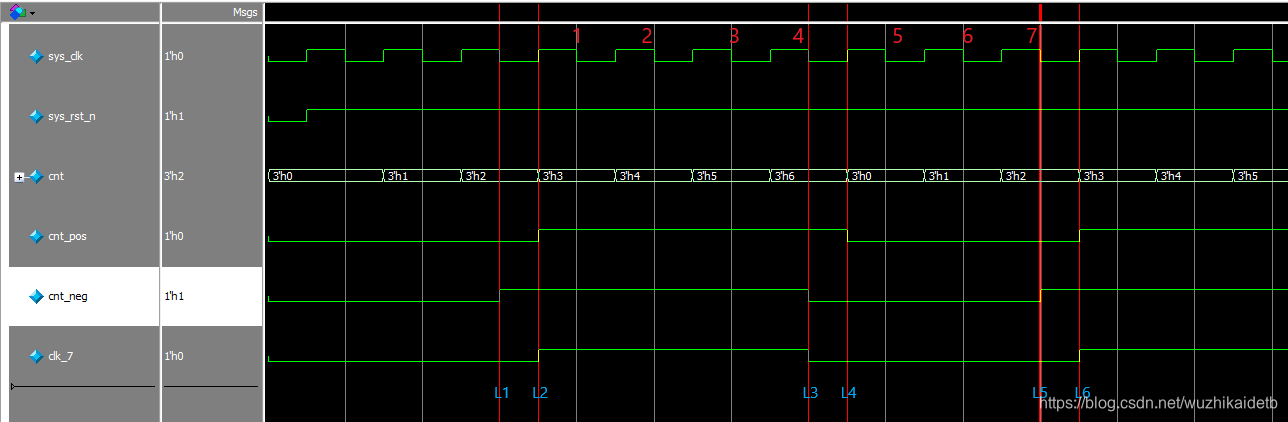

使用ModelSim执行仿真，仿真出来的波形如所示：

从波形图可以看到

• 10ns后停止复位
• 计数器cnt一直在从0计数到6
• 每当cnt计数到3的上升沿（L2），cnt_pos信号输出翻转，每当cnt计数清零（L4），cnt_pos信号输出翻转
• 每当cnt计数到3的下降沿（L1），cnt_neg信号输出翻转，每当cnt计数清零（L3），cnt_neg信号输出翻转
• 从L2到L3为7分频信号的半个时钟周期（高电平），从L2到L3为8分频信号的半个时钟周期（低电平）
• 从L2到L6为7分频信号的1个完整的时钟周期，同时也是7个基准时钟周期

4.其他

版本信息

        文件：V1.0

        编号：5

        Vivado：无

        Modelsim：Modelsim SE-64 10.4

        Quartus II：无
