TIM定时中断(通用定时器)

        TIM(Timer)定时器根据复杂度和应用场景分为了高级定时器、通用定时器、基本定时器三种类型。高级定时器连接在APB2总线上,包含TIM1和TIM8。通用定时器和基本定时器都连接在APB1总线上。通用定时器包含TIM2,TIM3,TIM4和TIM5。基本定时器包含TIM6和TIM7。

通用定时器计数模式

        通用定时器计数模式一共有三种,向上计数,向下计数和中央对齐模式(向上/向下)。

       向上计数: 在向上计数模式中,计数器从0计数到自动加载值(TIMx_ARR计数器的内容),然后重新从0开始计数并且产生中断信号。

        向下计数:在向下计数模式中,计数器从自动加载值(TIMx_ARR计数器的内容)开始向下计数到0,然后从自动重装的值开始并且产生一个中断信号。

    中央对齐模式:在中央对齐模式,计数器从0开始计数到自动加载的值(TIMx_ARR寄存器)-1,产生一个中断信号,然后向下计数到1并且产生一个中断信号,然后再从0开始重新计数。

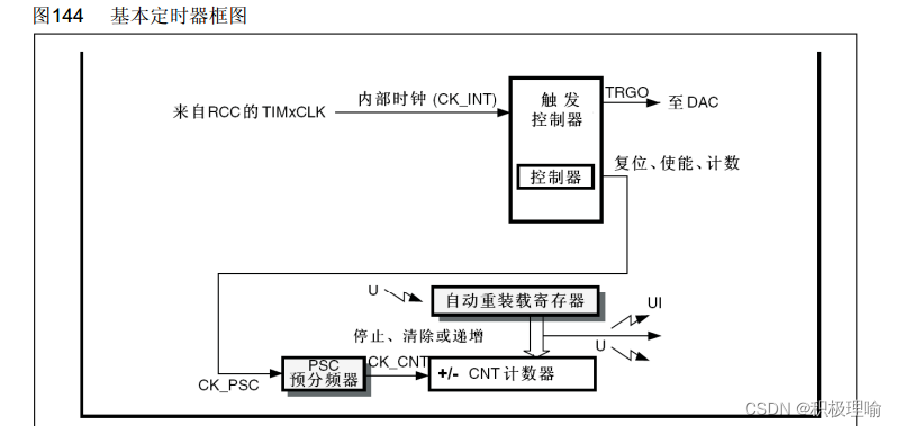

时基单元

        时基单元包括计数器寄存器(TIMx_CNT),预分频器寄存器 (TIMx_PSC)和自动装载寄存器 (TIMx_ARR)。通过对自动装载寄存器 (TIMx_ARR)进行赋目标值,计数器寄存器(TIMx_CNT)从0开始计数,直到到达目标值。产生一个中断信号,并清0重新开始计数。内部时钟(CK_INT)提供计数器时钟源,预分频器寄存器 (TIMx_PSC)为0时,计数时钟频率为系统频率72MHZ,预分频器寄存器 (TIMx_PSC)为1时,计数时钟频率为系统频率72MHZ/2=36MHZ。

通用定时器时钟源选择

计数器时钟可由下列时钟源提供:
 内部时钟模式:RCC内部时钟(CK_INT)
外部时钟模式1:外部输入脚(TIx),外部触发输入(ETR)和其它定时器(ITRx)
外部时钟模式2:外部触发输入(ETR)
 编码器模式:外部输入脚(TIx)

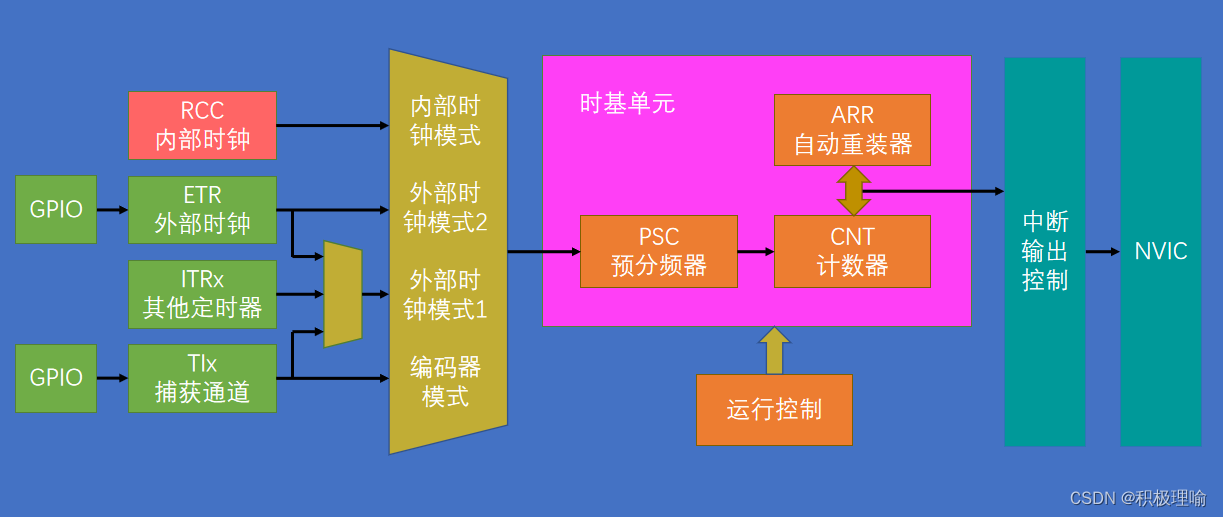

定时中断基本过程

时基单元选择:

                        TIM_TimeBaseInit()        时基单元初始化

中断输出控制:

                        TIM_ITConfig()        使能中断输出信号

运行控制:

                        TIM_Cmd();        使能计数器

NVIC:

                        NVIC_Init()

时钟源选择部分:

                        TIM_InternalClockConfig()        选择内部时钟模式时钟

                        TIM_ITRxExternalClockConfig()        选择ITRx定时器其它定时器时钟

                         TIM_TIxExternalClockConfig()        选择Tlx捕获通道定时器时钟

                         TIM_ETRClockMode1Config()        选择ETR外部时钟模式1时钟

                        TIM_ETRClockMode2Config()        选择ETR外部时钟模式2时钟

                        TIM_ETRConfig()        用于单独配置ETR引脚的预分频器,极性,滤波器参数。

预分频:

                        TIM_PrescalerConfig()        用于单独写入预分频值

                        TIM_GetPrescaler()             获取当前预分频的值

计数器:

                        TIM_CounterModeConfig()        改变计数器的计数模式

                        TIM_SetCounter()                        给计数器写入一个值

                        TIM_GetCounter()                      获取计数器当前的值

自动重装:

                        TIM_ARRPreloadConfig()        自动重装预装功能配置

                        TIM_SetAutoreload()                给自动重装值

定时器定时中断(内部时钟模式)

 定时器配置

#include "stm32f10x.h"                  // Device header


void Timer_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟,若不调用此函数,TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;		//时钟分频,选择不分频,此参数用于配置滤波器时钟,不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;	//计数器模式,选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1;				//计数周期,即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;				//预分频器,即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;			//重复计数器,高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);				//将结构体变量交给TIM_TimeBaseInit,配置TIM2的时基单元

	/*中断输出配置*/
	TIM_ClearFlag(TIM2, TIM_FLAG_Update);						//清除定时器更新标志位
																//TIM_TimeBaseInit函数末尾,手动产生了更新事件
																//若不清除此标志位,则开启中断后,会立刻进入一次中断
																//如果不介意此问题,则不清除此标志位也可

	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);					//开启TIM2的更新中断

	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);				//配置NVIC为分组2
																//即抢占优先级范围:0~3,响应优先级范围:0~3
																//此分组配置在整个工程中仅需调用一次
																//若有多个中断,可以把此代码放在main函数内,while循环之前
																//若调用多次配置分组的代码,则后执行的配置会覆盖先执行的配置

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;						//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;				//选择配置NVIC的TIM2线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;				//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;	//指定NVIC线路的抢占优先级为2
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;			//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);								//将结构体变量交给NVIC_Init,配置NVIC外设

	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2,定时器开始运行
}

/* 定时器中断函数,可以复制到使用它的地方
void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
	{

		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}
*/

主程序

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"

uint16_t Num;			//定义在定时器中断里自增的变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	Timer_Init();		//定时中断初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Num:");			//1行1列显示字符串Num:

	while (1)
	{
		OLED_ShowNum(1, 5, Num, 5);			//不断刷新显示Num变量
	}
}


void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)		//判断是否是TIM2的更新事件触发的中断
	{
		Num ++;												//Num变量自增,用于测试定时中断
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);			//清除TIM2更新事件的中断标志位
															//中断标志位必须清除
															//否则中断将连续不断地触发,导致主程序卡死
	}
}

定时器外部时钟(ETR外部时钟模式2)

定时器配置

#include "stm32f10x.h"                  // Device header


void Timer_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);						//将PA0引脚初始化为上拉输入

	/*外部时钟配置*/
	TIM_ETRClockMode2Config(TIM2, TIM_ExtTRGPSC_OFF, TIM_ExtTRGPolarity_NonInverted, 0x0F);
																//选择外部时钟模式2,时钟从TIM_ETR引脚输入
																//注意TIM2的ETR引脚固定为PA0,无法随意更改
																//最后一个滤波器参数加到最大0x0F,可滤除时钟信号抖动

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;		//时钟分频,选择不分频,此参数用于配置滤波器时钟,不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;	//计数器模式,选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 10 - 1;					//计数周期,即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 1 - 1;				//预分频器,即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;			//重复计数器,高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);				//将结构体变量交给TIM_TimeBaseInit,配置TIM2的时基单元

	/*中断输出配置*/
	TIM_ClearFlag(TIM2, TIM_FLAG_Update);						//清除定时器更新标志位
																//TIM_TimeBaseInit函数末尾,手动产生了更新事件
																//若不清除此标志位,则开启中断后,会立刻进入一次中断
																//如果不介意此问题,则不清除此标志位也可

	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);					//开启TIM2的更新中断

	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);				//配置NVIC为分组2
																//即抢占优先级范围:0~3,响应优先级范围:0~3
																//此分组配置在整个工程中仅需调用一次
																//若有多个中断,可以把此代码放在main函数内,while循环之前
																//若调用多次配置分组的代码,则后执行的配置会覆盖先执行的配置

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;						//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;				//选择配置NVIC的TIM2线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;				//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;	//指定NVIC线路的抢占优先级为2
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;			//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);								//将结构体变量交给NVIC_Init,配置NVIC外设


uint16_t Timer_GetCounter(void)
{
	return TIM_GetCounter(TIM2);	//返回定时器TIM2的CNT
}

/* 定时器中断函数,可以复制到使用它的地方
void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
	{

		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}
*/

主程序

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"

uint16_t Num;			//定义在定时器中断里自增的变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	Timer_Init();		//定时中断初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Num:");			//1行1列显示字符串Num:
	OLED_ShowString(2, 1, "CNT:");			//2行1列显示字符串CNT:

	while (1)
	{
		OLED_ShowNum(1, 5, Num, 5);			//不断刷新显示Num变量
		OLED_ShowNum(2, 5, Timer_GetCounter(), 5);		//不断刷新显示CNT的值
	}
}


void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)		//判断是否是TIM2的更新事件触发的中断
	{
		Num ++;												//Num变量自增,用于测试定时中断
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);			//清除TIM2更新事件的中断标志位
															//中断标志位必须清除
															//否则中断将连续不断地触发,导致主程序卡死
	}
}
