曝光表配置与实际出帧帧率不符问题复盘

一、问题描述

tuning同学按照公式配置固定30fps的曝光表后，实际出帧略小于30fps。

二、公式说明

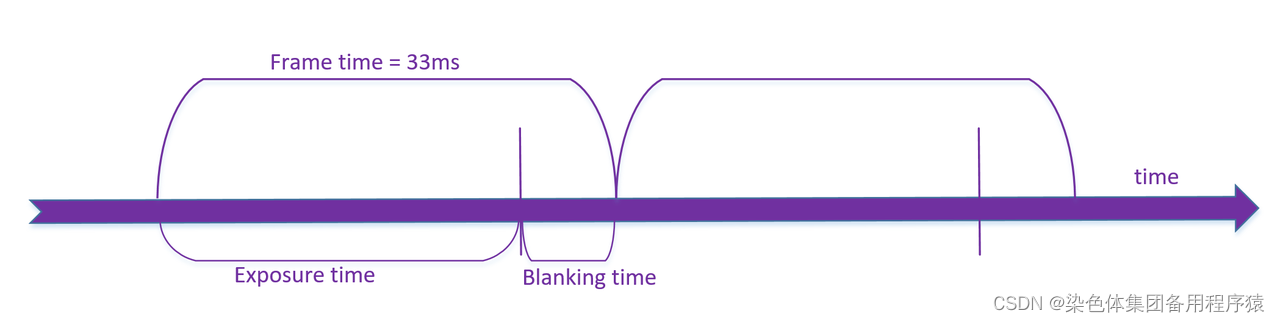

帧长与曝光时长的关系： 帧长 >= 曝光时长 + blanking时长

环境较暗(需要最大曝光，即ExposureTime + Blanking Time = Frame Time)时的整个计算流程为：

1. tuning根据驱动中配置的verticalOffset值计算出Blanking time，填入曝光表：

BlankingTime = lineReadOutTime * verticalOffset
             = 1 / fps / fll * verticalOffset
/*  verticalOffset:  sensor特性，需要framelength >= linecount + verticalOffset；  */

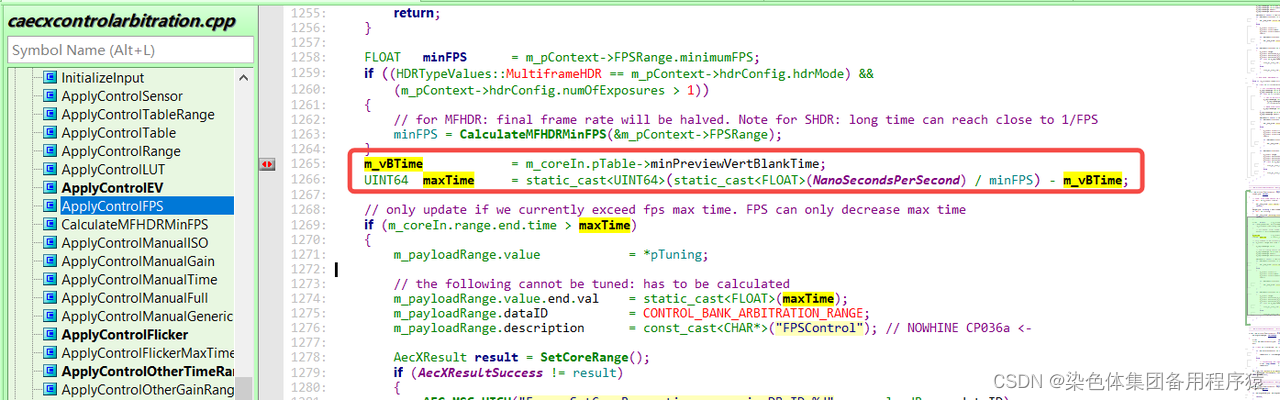

2. AEC库通过 帧长 - Blanking time 得到能支持的最大曝光时间输出:
   问题场景需要固定30fps，即minFPS = 30fps
   计算过程：

3. hal部分拿到曝光时间后，转换成linecount，传入驱动写入sensor寄存器，控制采样时的曝光时间
   汇集代码总结转换关系为：

VTPixelClock =  static_cast<UINT64>(pResData->lineLengthPixelClock * pResData->frameLengthLines * pResData->frameRate);
lineReadoutTime = (lineLengthPixelClock * NanoSecondsPerSecond) / VTPixelClock;
DOUBLE lineCount =     = static_cast<DOUBLE>(exposureTimeNS) / GetLineReadoutTime(resolutionIndex, inputSeamlessType);

简化后：

lineCount = exposureTimeNS * pResData->frameLengthLines * pResData->frameRate / NanoSecondsPerSecond

4. linecount计算完成后，比较 linecount + verticalOffset 与xml中配置的frameLengthLines值，取较大值写入sensor framelength 寄存器，这个值实际决定了sensor出帧的帧率。

frameLength = max(linecount + verticalOffset, pResData->frameLengthLines);

三、实际计算过程

Blanking time =  NanoSecondsPerSecond /  (pResData->frameRate * pResData->frameLengthLines)  * verticalOffset
                              = 1000000000÷30.14÷2044×20 =324643(ns)

Exposure time = NanoSecondsPerSecond / minFps - Blanking time
                               = 1000000000 / 30 - 324643
                               = 33008690.333333333(此处AEC库实际输出33008692)

lineCount = exposureTimeNS * pResData->frameLengthLines * pResData->frameRate / NanoSecondsPerSecond
                     = 33008692 * 2044 * 30.14 / 1000000000
                     = 2033.538760743 (实际传出2034)

frameLength = max(linecount + verticalOffset, pResData->frameLengthLines);
                           = max(2034 + 20, 2044)
                           = 2054

5. 此时再用frameLength值反推帧率：

cur fps = (pResData->frameLengthLines * pResData->lineLengthPixelClock * pResData->frameRate) / (pResData->lineLengthPixelClock * frameLength)
               = (pResData->frameLengthLines * pResData->frameRate) / frameLength
               = 2044 * 30.14 / 2054
               = 29.993261928

可以看到实际计算结果中fps 略小于30fps。

四、问题点分析

一般情况下固定30fps时，我们都倾向于使用setting中配置的framelength，通过framelength反推曝光时间：

Exposure Time = linecount * NanoSecondsPerSecond / (pResData->frameRate * pResData->frameLengthLines)
                                = (pResData->frameLengthLines - verticalOffset) * NanoSecondsPerSecond /  (pResData->frameRate * pResData->frameLengthLines)
                                = (pResData->frameLengthLines * NanoSecondsPerSecond /  (pResData->frameRate * pResData->frameLengthLines)) - (verticalOffset * NanoSecondsPerSecond /  (pResData->frameRate * pResData->frameLengthLines))
                                = NanoSecondsPerSecond/pResData->frameRate - Blanking time
                                = 1000000000/30.14 - 324643
                                = 32853857.331785003

对比此处的公式与三、2的公式：

Exposure time = NanoSecondsPerSecond / minFps - Blanking time
Vs
Exposure time = NanoSecondsPerSecond / pResData->frameRate - Blanking time

就可以看到差异点主要在fps的取值不同，导致了计算出的曝光时间不同。

2. 使用公式推导验证：

1s:    NanoSecondsPerSecond
fll:   pResData->frameLengthLines
ll:    pResData->lineLengthPixelClock
fps:   pResData->frameRate
vO:    verticalOffset
vtclk: VTPixelClock

汇总第二点的所有公式并简化过程如下：

linecount = ((1s/minFPS) - (1s/fps/fll*vO))/lineReadoutTime
          = ((1s/minFPS) - (1s/vtclk*ll*vO))/(1s*ll/vtclk)
          = (1s/minFPS)/(1s*ll/vtclk) - (1s/vtclk*ll*vO)/(1s*ll/vtclk)
          = vtclk/(ll*minFPS) - vO
          = (fll*ll*fps)/(ll*minFPS) - vO
          = fll*(fps/minFPS) - vO

可以看到，当sensor setting中配置的pResData->frameRate值与minFPS差异较大时，就会出现tuning配置根据verticalOffset计算的值，但一套流程之后，实际写入的framelength值大于sensor setting中配置的pResData->frameLengthLines值。加上精度损失，就有可能出现实际帧率略小于30fps的情况。
