Origin将3D散点图升级为高大上的带投影3D曲面图

3D曲面图是一种数据可视化中的技术，可以通过三维空间中的曲面形状与颜色映射相结合来表现数据的特征和规律。带投影3D曲面图主要在科学计算、工程仿真、数据分析和可视化领域中广泛应用，能够帮助用户更好地理解复杂的三维数据结构和趋势。

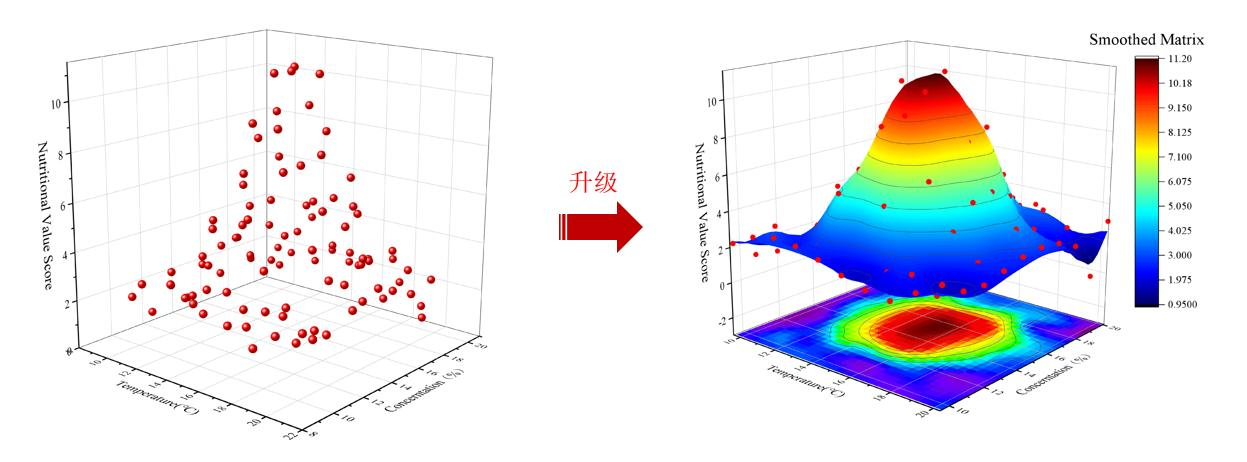

相比于3D散点图，带投影3D曲面图能更好地来表现数据的特征和规律，也可以大大提高论文地质量。

本期教程我们使用Origin将3D散点图升级为高大上的带投影3D曲面图。

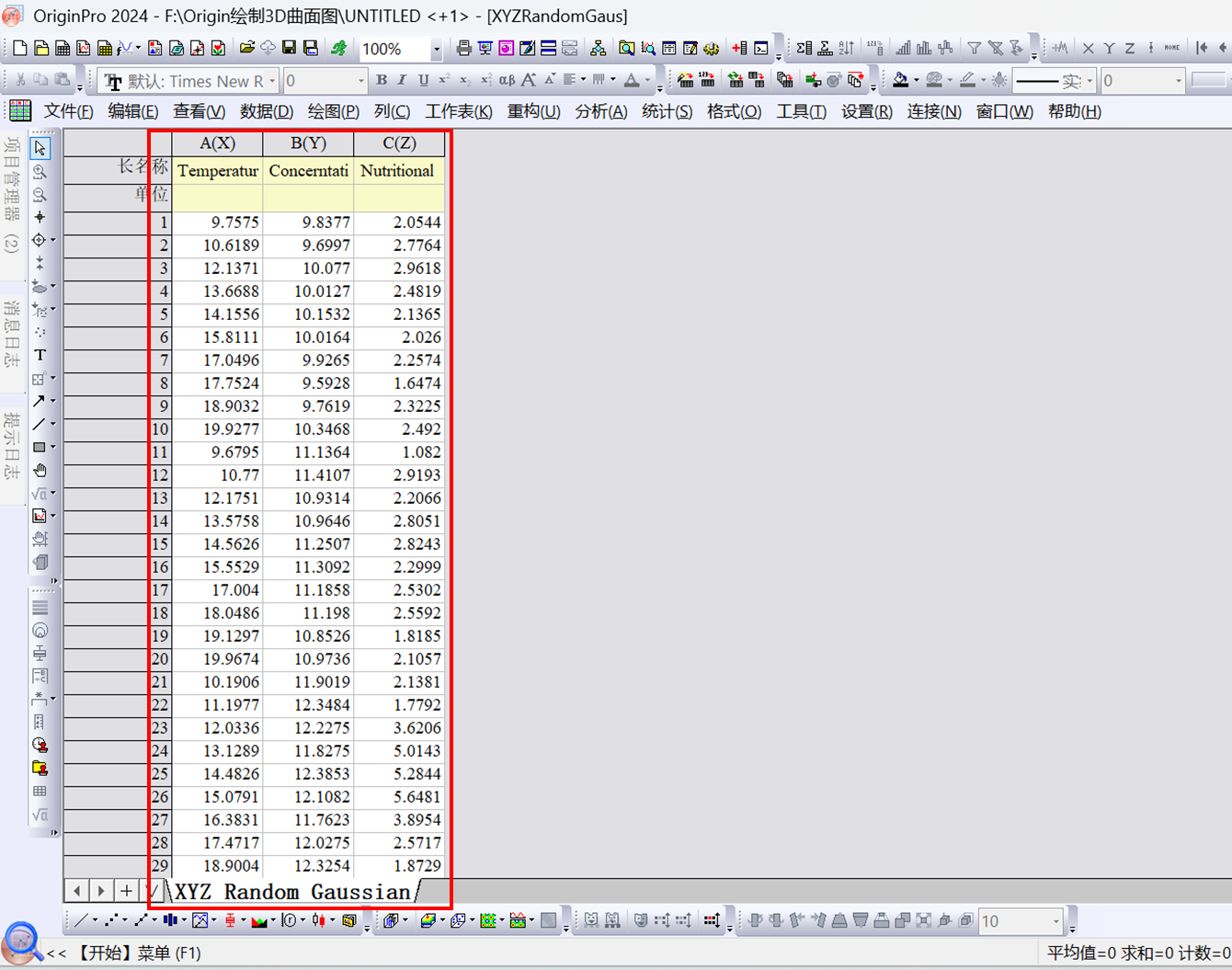

1.打开Origin软件，导入数据，数据格式为X,Y,Z三列数据，X,Y列是双因子变化，Z列是在不同因子条件下得到的；

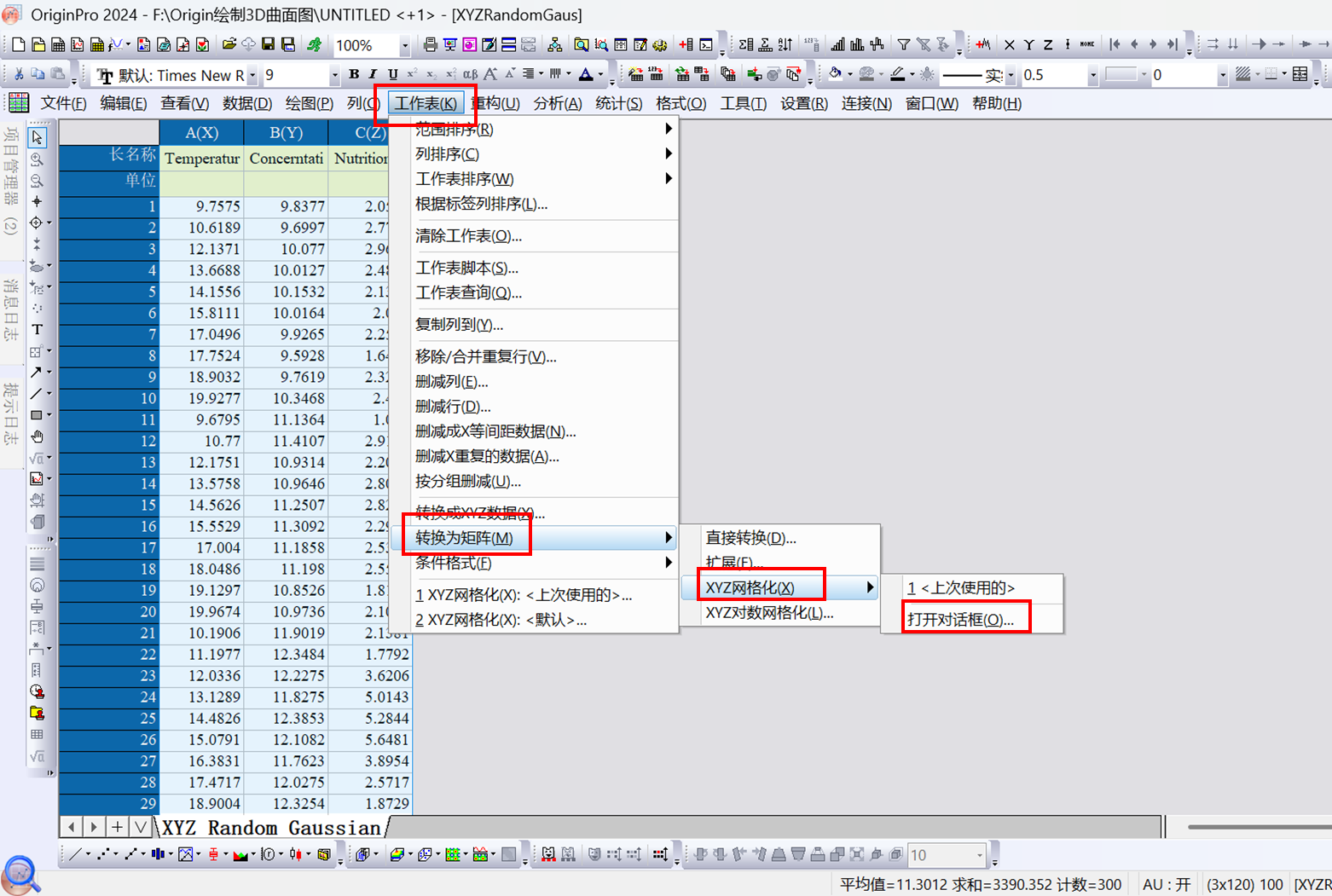

2.选中所有的数据，点击工作表—转换为矩阵—XYZ网格化—打开对话框；

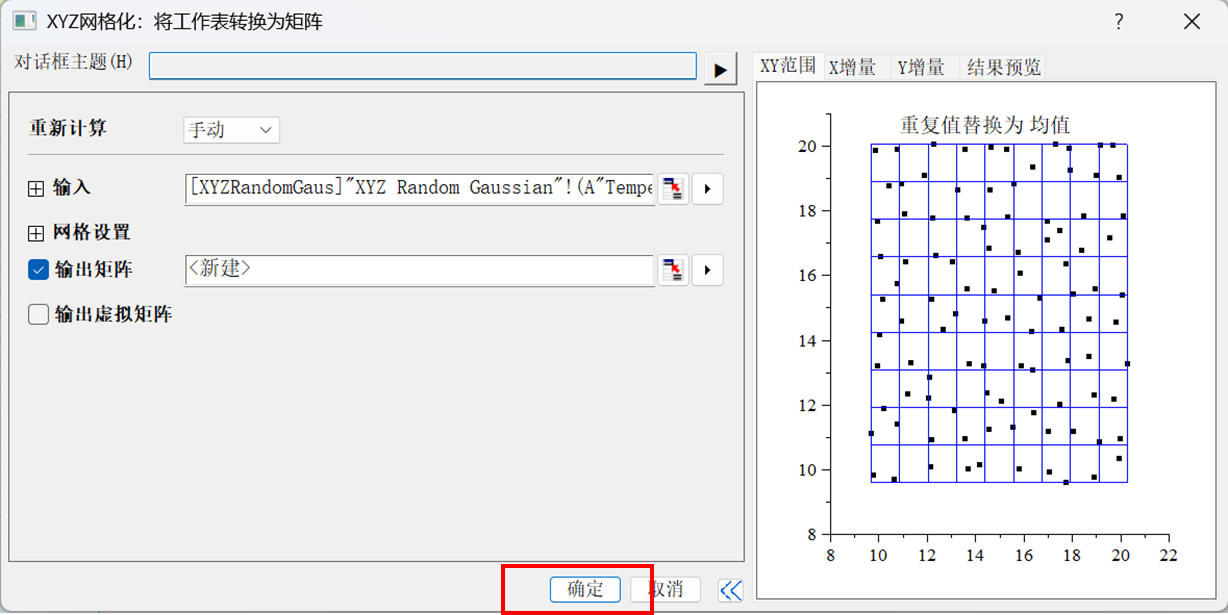

3.在跳出的对话框，直接点击确定；

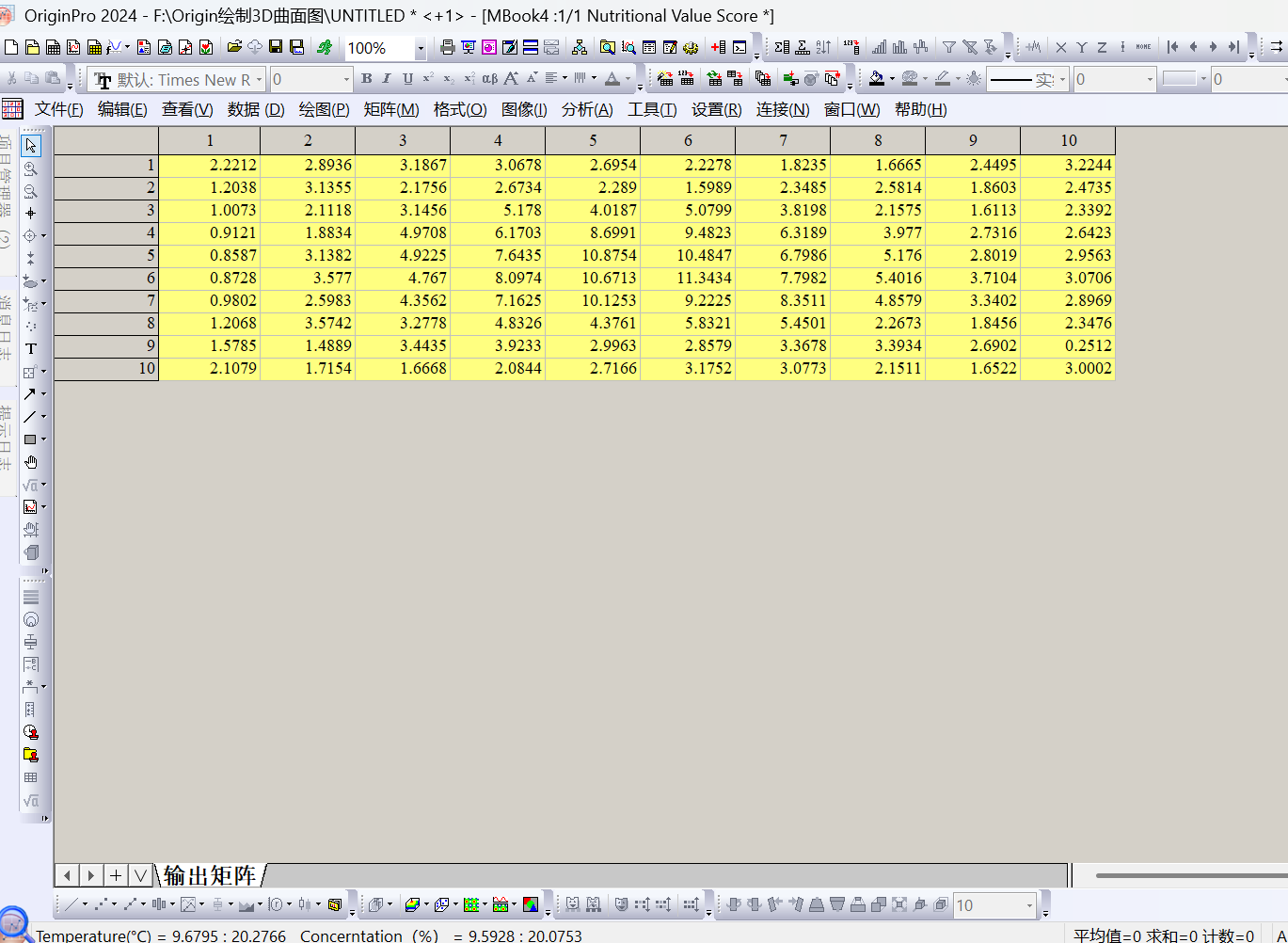

4．然后转换成数据矩阵；

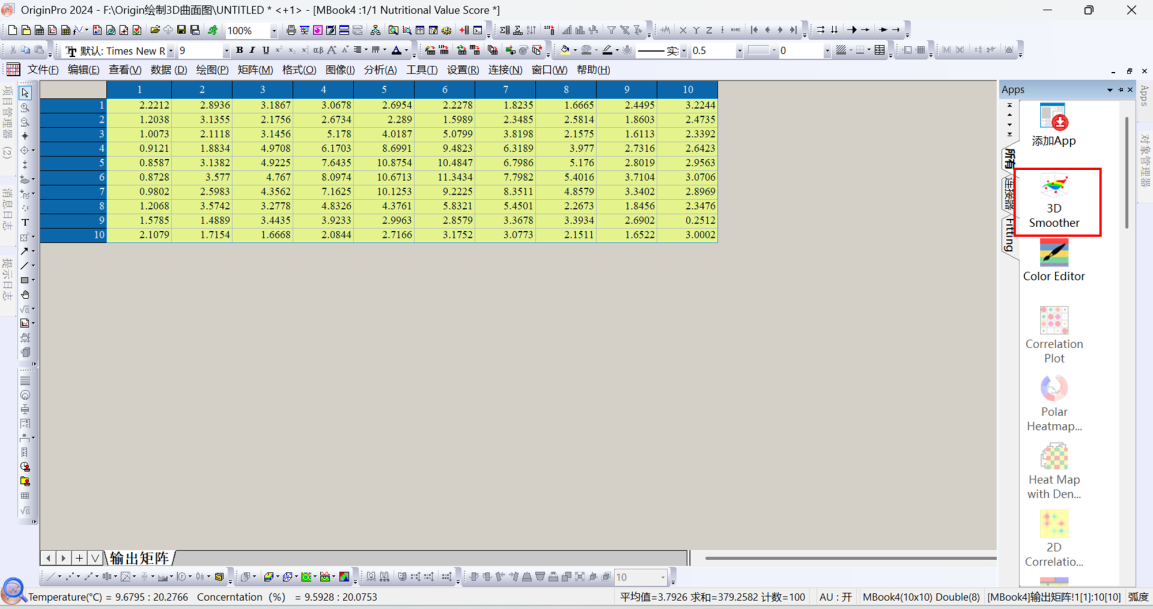

5.选中所有的矩阵数据，点击app，选中3D Smoother；

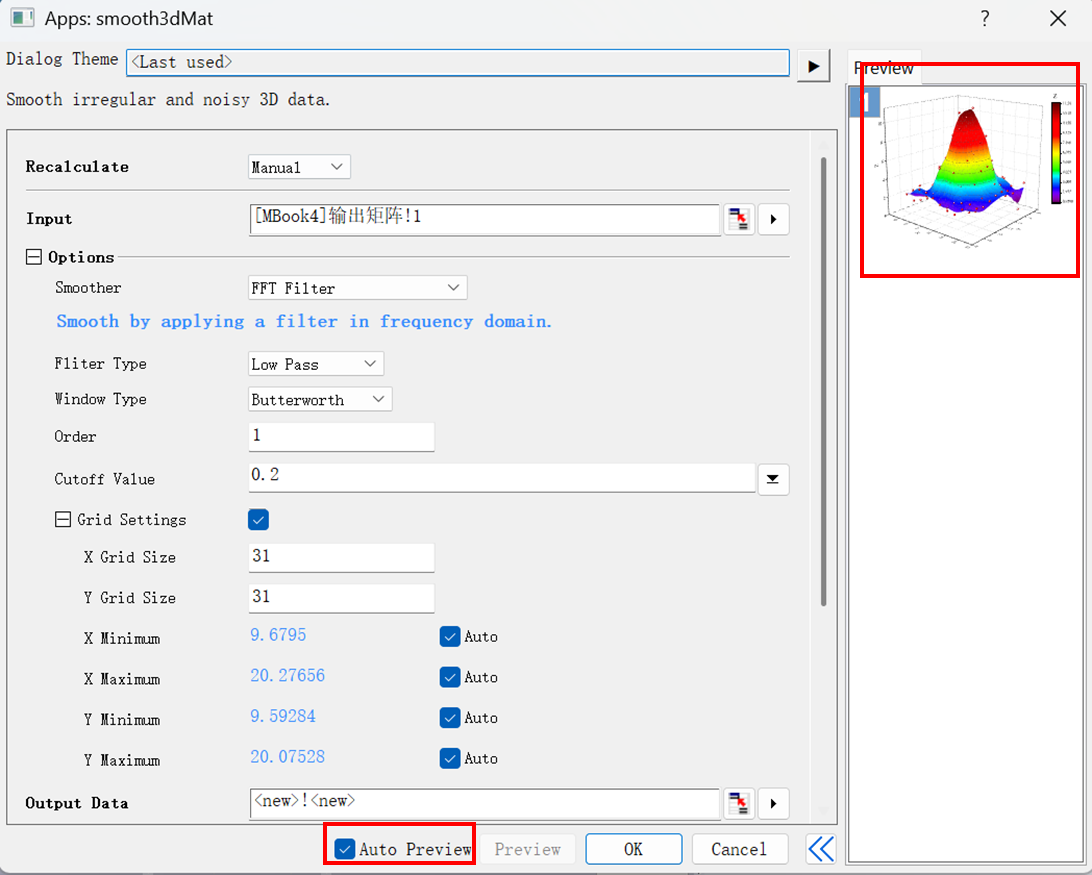

6.在跳出的对话框，点击Auto preview，在预览区会出现平滑后的3D曲面图，点击ok；

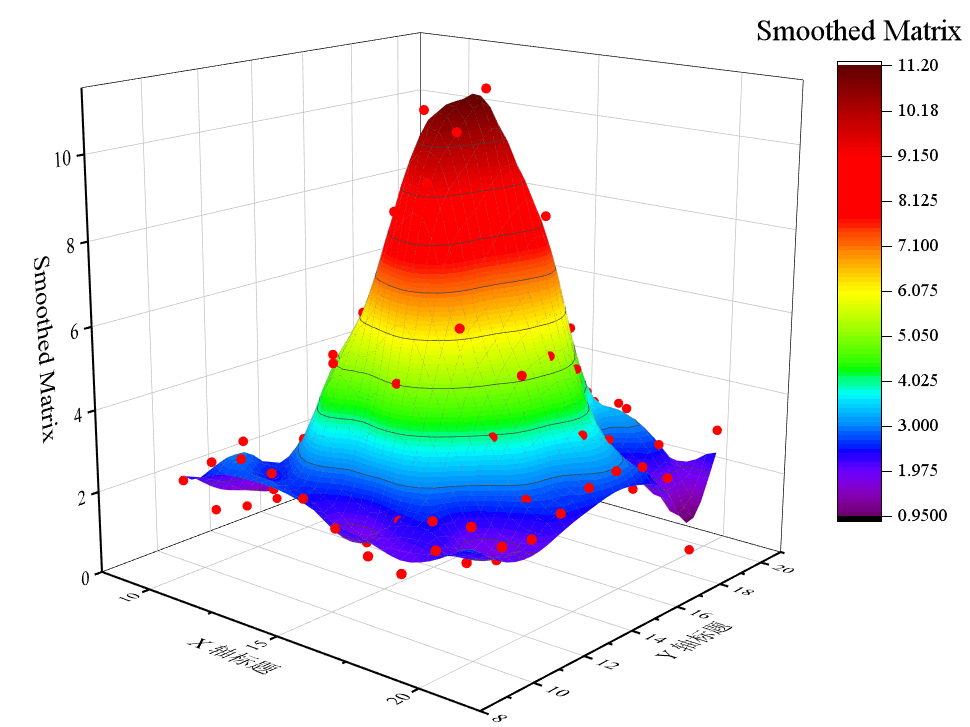

7.绘制出来的3D曲面图如下图所示：

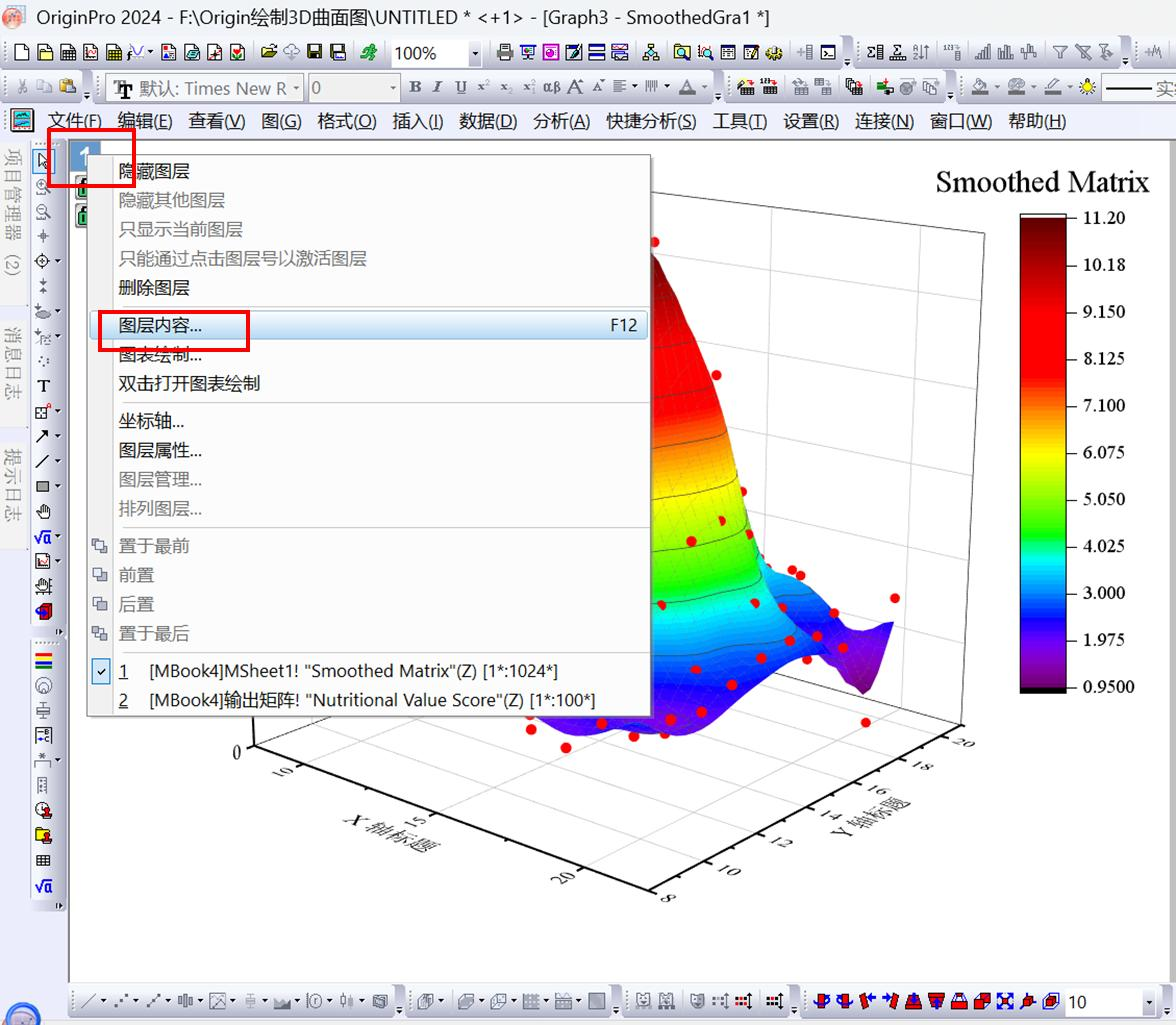

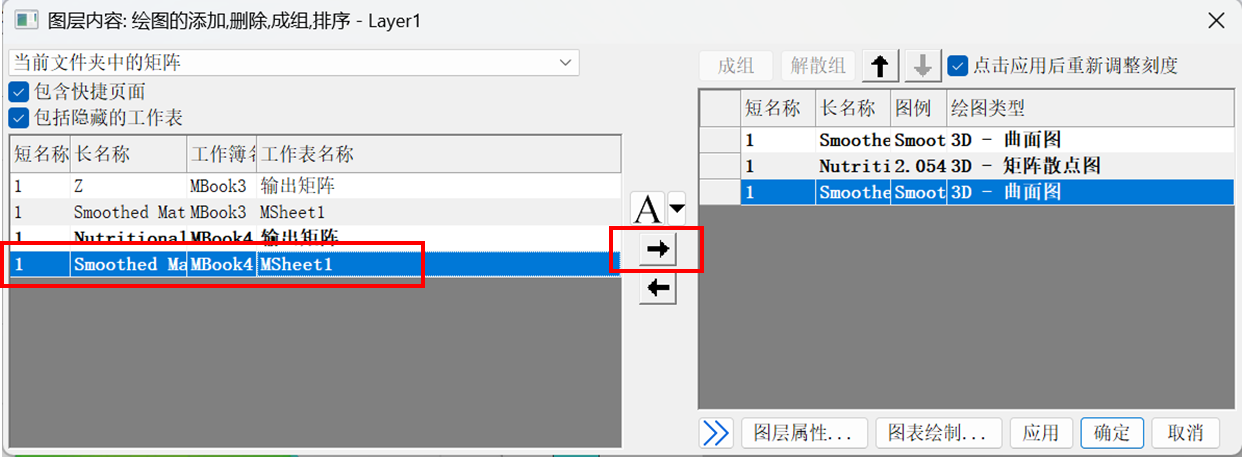

8.右击左上角的图层1，选择图层内容，复制一个平滑后的曲面图；

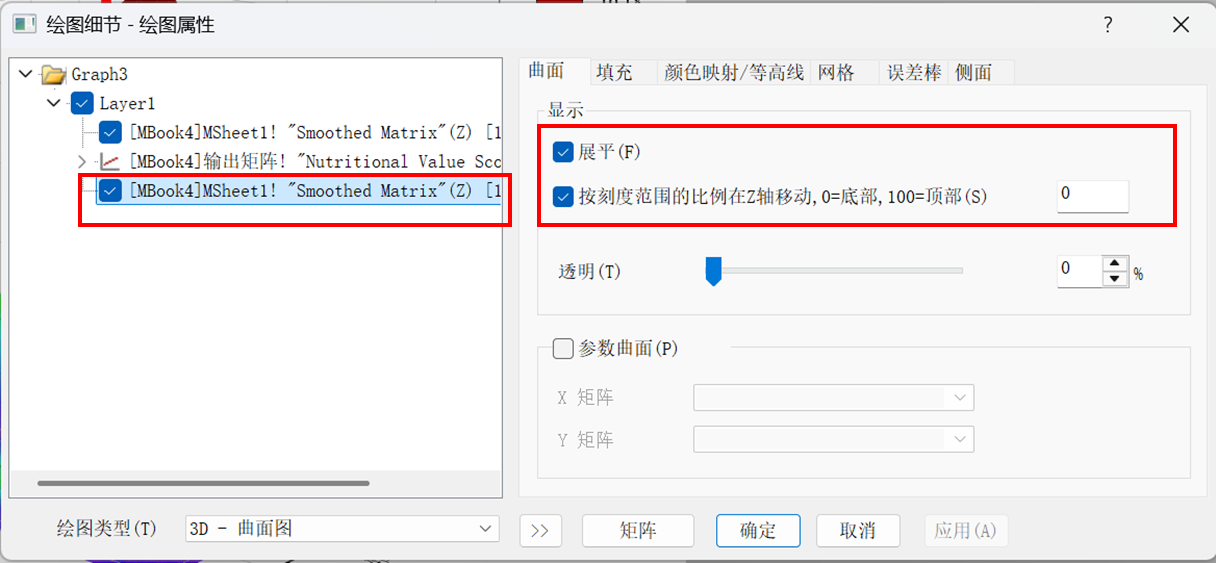

9.双击图形，选择复制的图层，在曲面对话框下，勾选“展平”和“按刻度范围的比例在Z轴移动”。

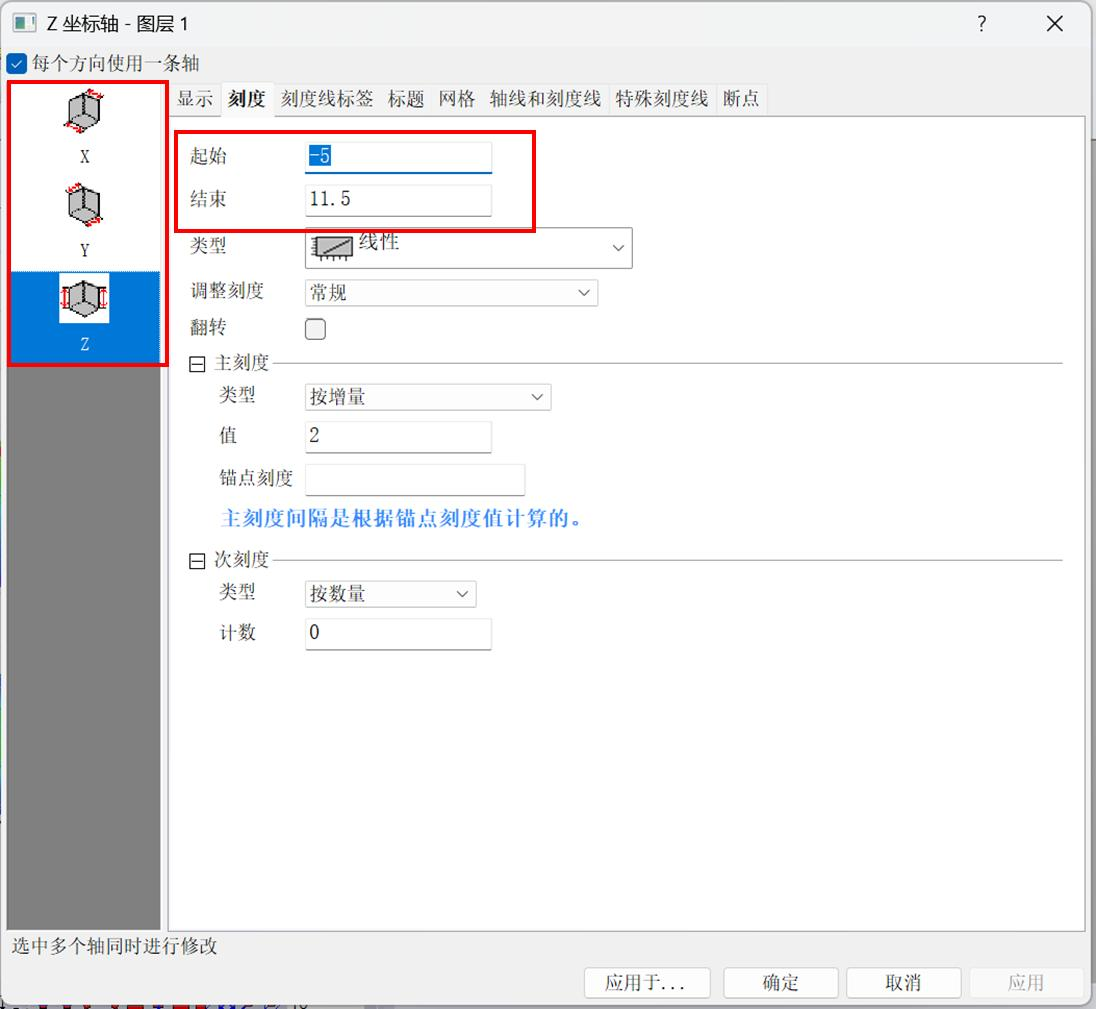

10.双击坐标轴，对X、Y、Z轴的取值起始和结束范围进行修改，使投影完全展示到我们XY面中；

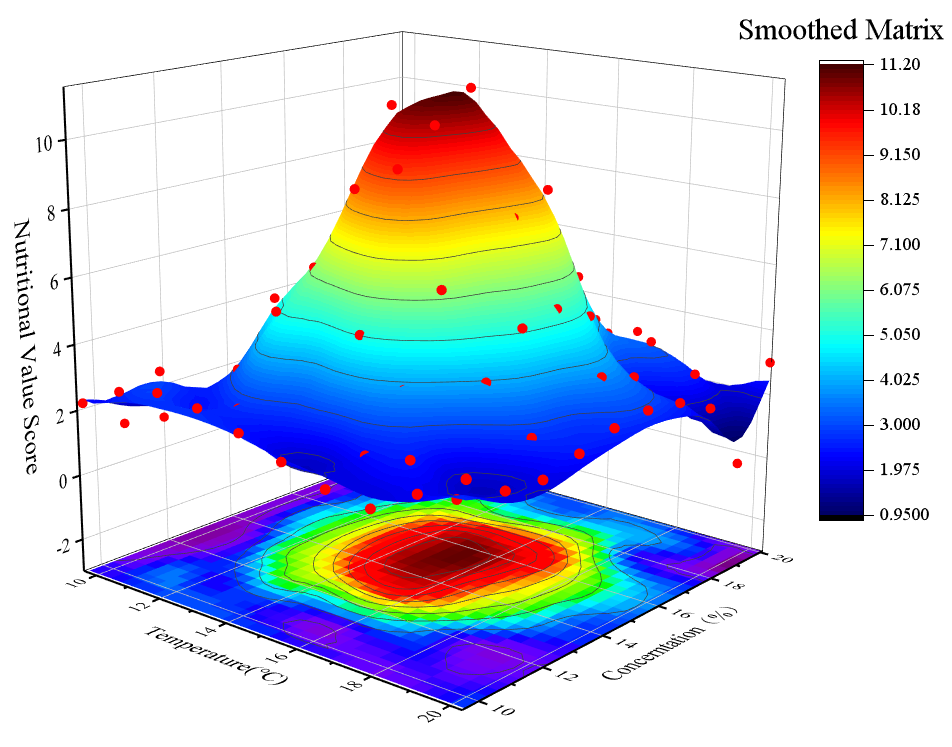

11.接着对其进行其它细节美化，其中包括修改坐标轴标题等；其最终效果图如下所示：

以上就是Origin绘制带投影的3D曲面图的基本步骤，根据以上步骤绘制即可绘制出带投影的3D曲面图。
