百分比堆积圆环图是一种在极坐标系中显示的百分比堆叠图，它用于通过使用弧度来显示类别之间的比较。圆环百分比堆积柱状图的数量是以弧度的形式表现，同样的数据会呈现相同的角度，但外环的圆弧长度会明显大于内环的圆弧长度，会造成一定的视觉差。因此圆环百分比堆积柱状图尤其适合对于差异较小的数据的突出比较，将宽度变为弧度更有利于直观比较。

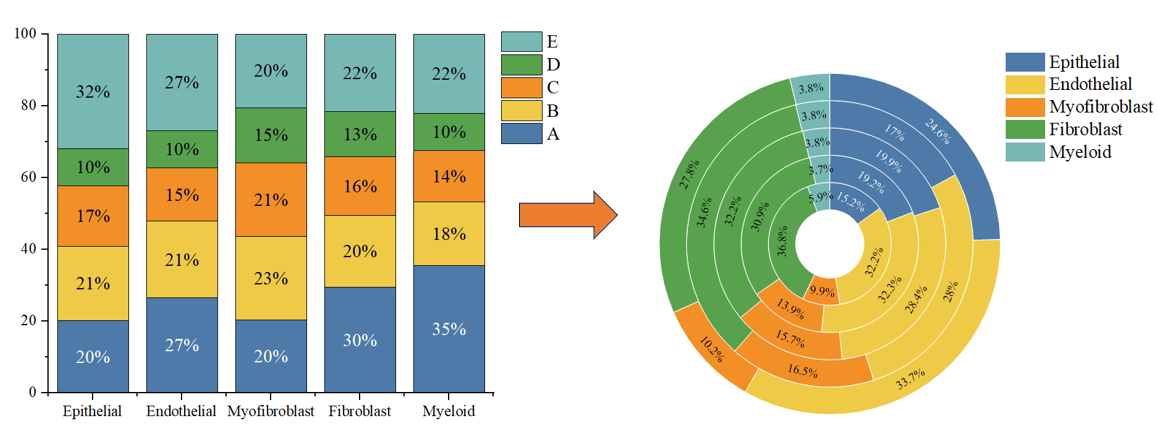

本期教程来学习一下如何使用Origin软件将百分比堆积柱状图升级为百分比堆积圆环图。

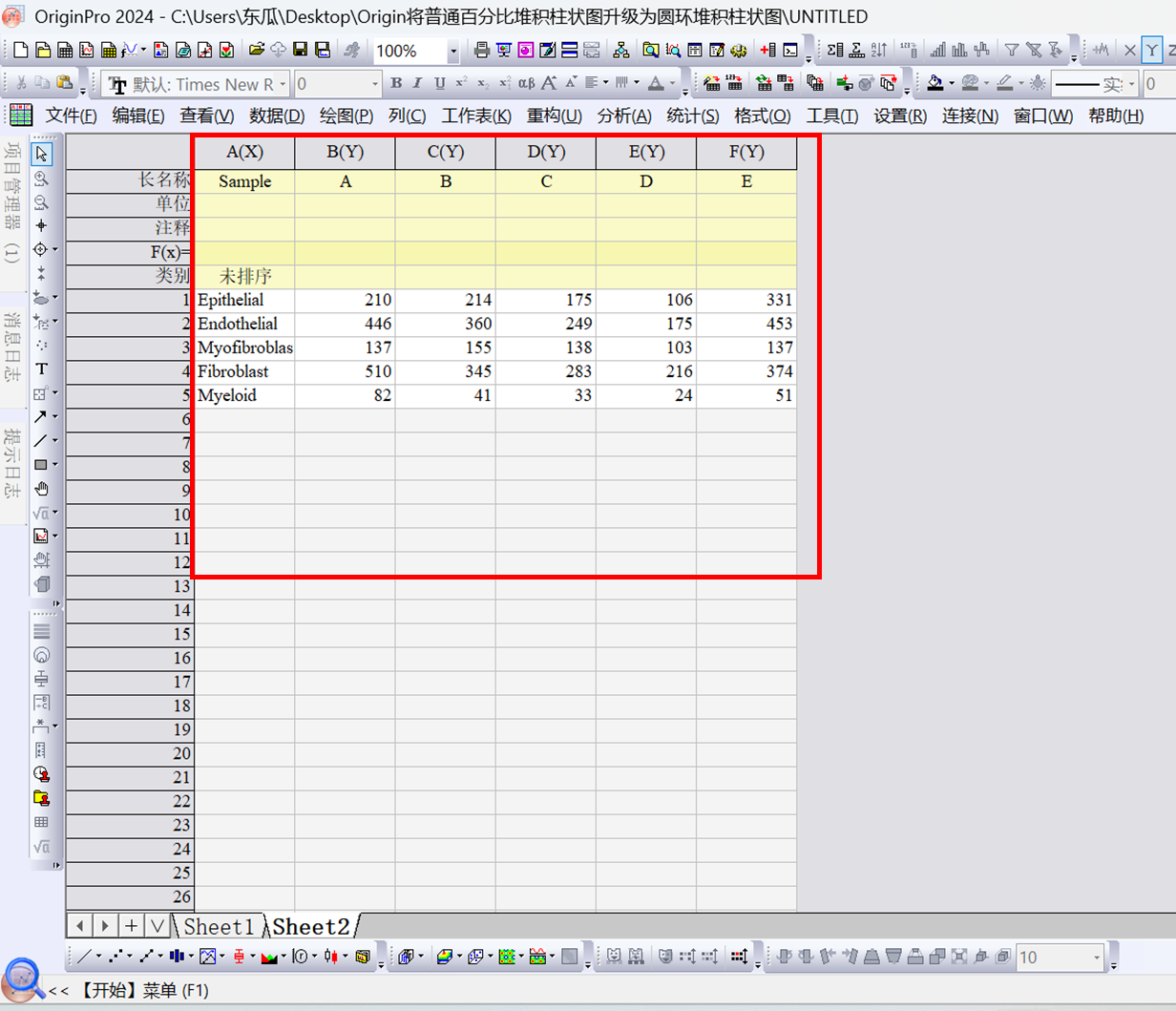

1.打开Origin软件，把数据输入到软件中；

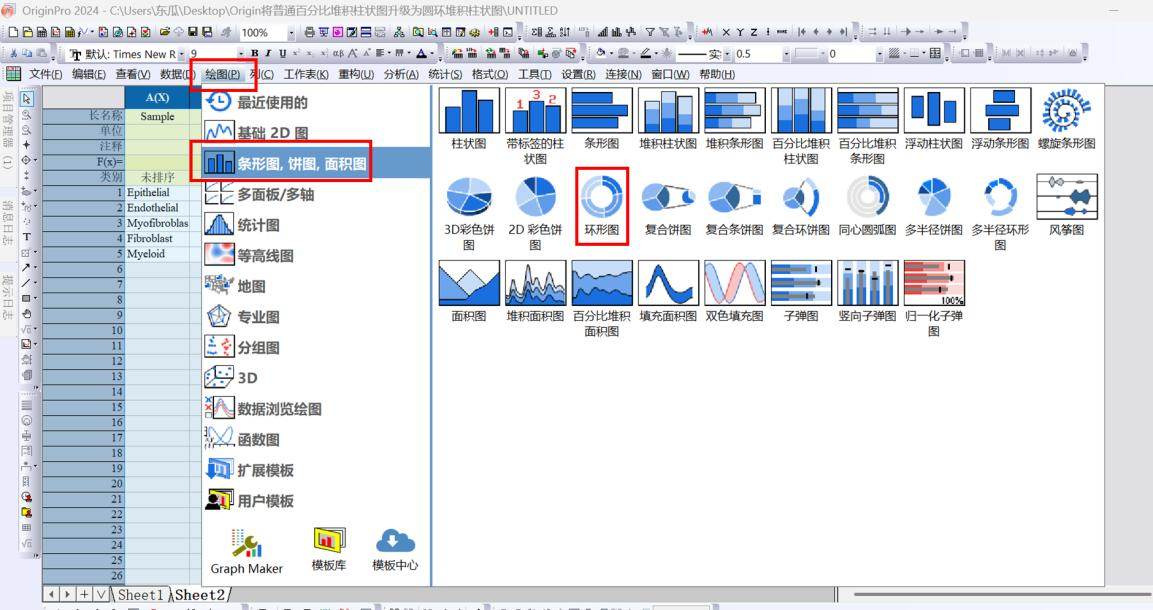

2.选中所有的数据，点击绘图—条形图，饼图，面积图—环形图；

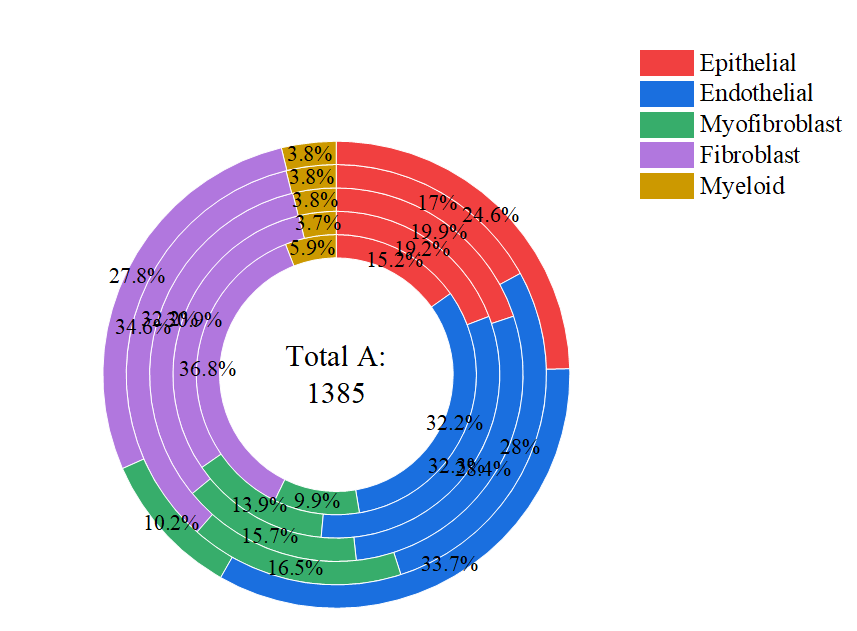

3.绘制出来的图形如下图所示，图形比较杂乱，需要对其进行细节美化；

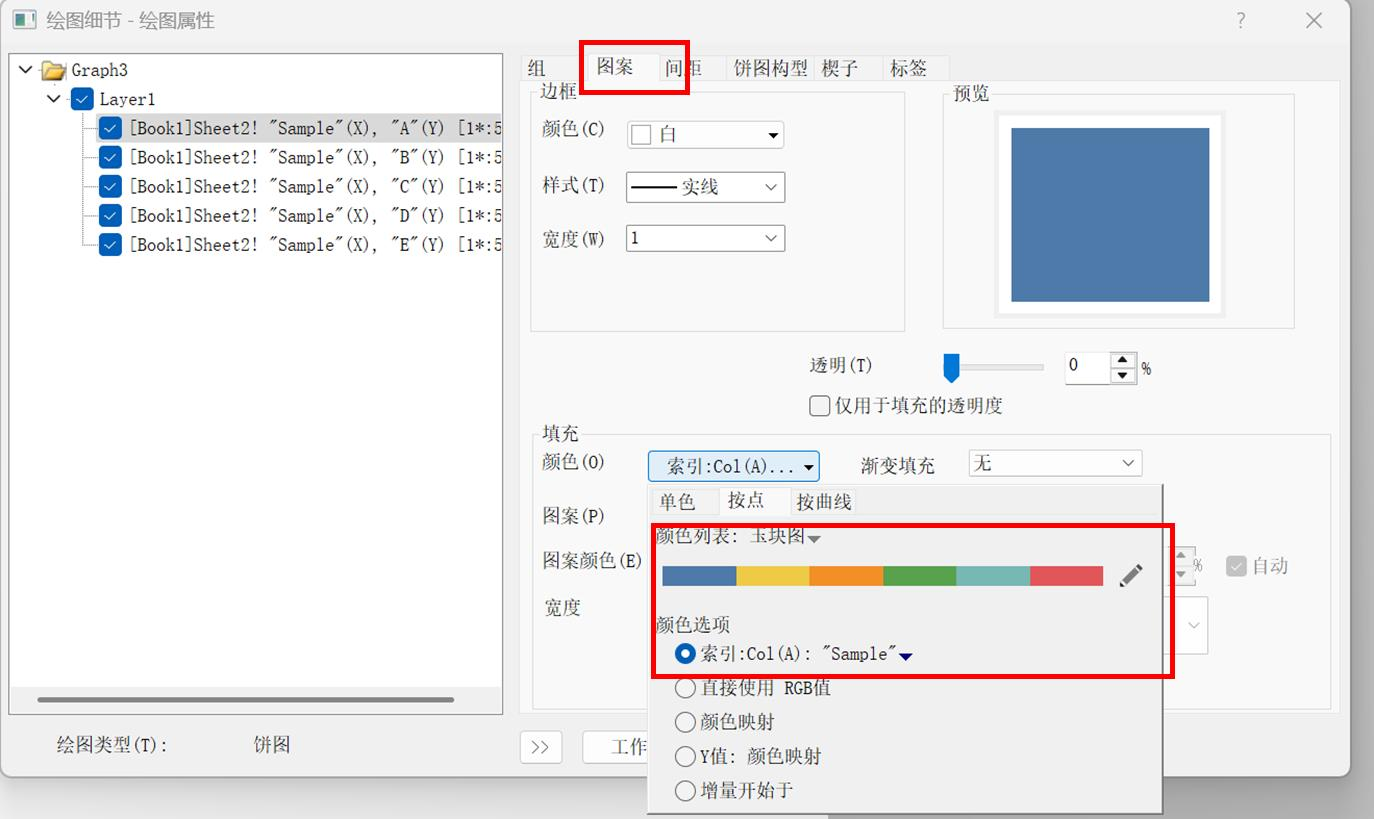

4.双击图形，在图案条件下，在填充颜色这里选择按点，颜色选择自己喜欢的颜色，颜色选择索引到A列；

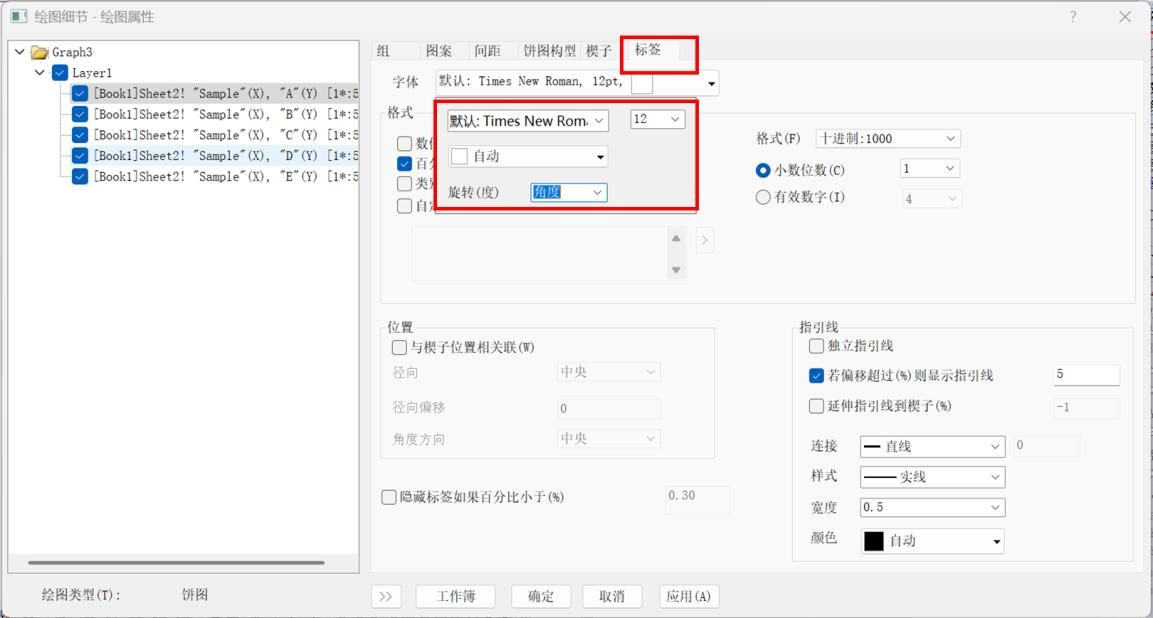

5.在标签对话框下，字体选为12，颜色选择为自动，旋转选择为角度；

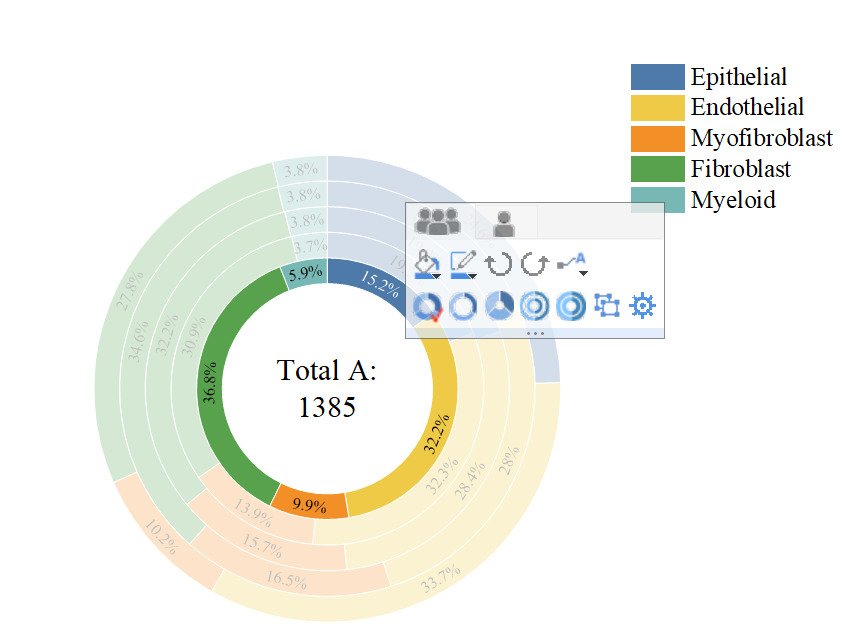

6.左击一下图形，在跳出的浮动工具中，选择减小中心孔径的工具；

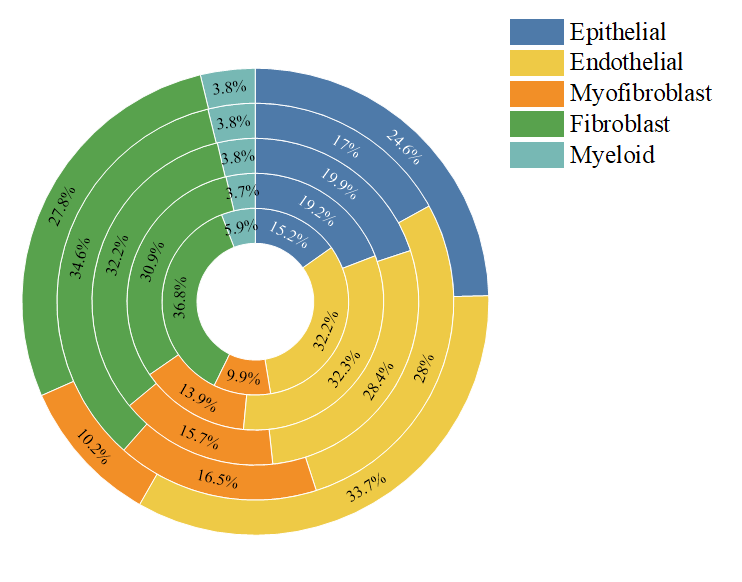

7.接着对其进行其它细节美化，其中包括删除中间字体，修改字体格式和图例，其最终效果图如下图所示：
以上就是Origin绘制百分比堆积圆环图的基本步骤，根据以上步骤即可绘制出引人注目的百分比堆积圆环图，来提高论文的接受率。
跟着阿瓜学绘图，论文难题全都无！
