Origin绘制与众不同的极坐标气泡图

极坐标气泡图是一种结合了极坐标系和气泡特性的高级数据可视化工具，其核心功能是通过角度、半径、气泡大小三个维度（甚至颜色作为第四个维度）直观展示复杂数据关系。

极坐标气泡图可同时表达4个数据维度：

角度（θ轴）：表示周期性或方向性特征（如时间、方位、类别）。

半径（r轴）：表示距离、强度或另一个独立变量。

气泡大小：表示数值权重（如数量、频率、强度）。

颜色（可选）：通过色相或亮度区分类别或附加数值维度。

当数据包含方向、周期、距离、规模等多重属性时，需要强调空间权重分布或循环逻辑时，可使用极坐标气泡图来表达我们的数据。

本期教程学习一下使用Origin绘制极坐标气泡图。

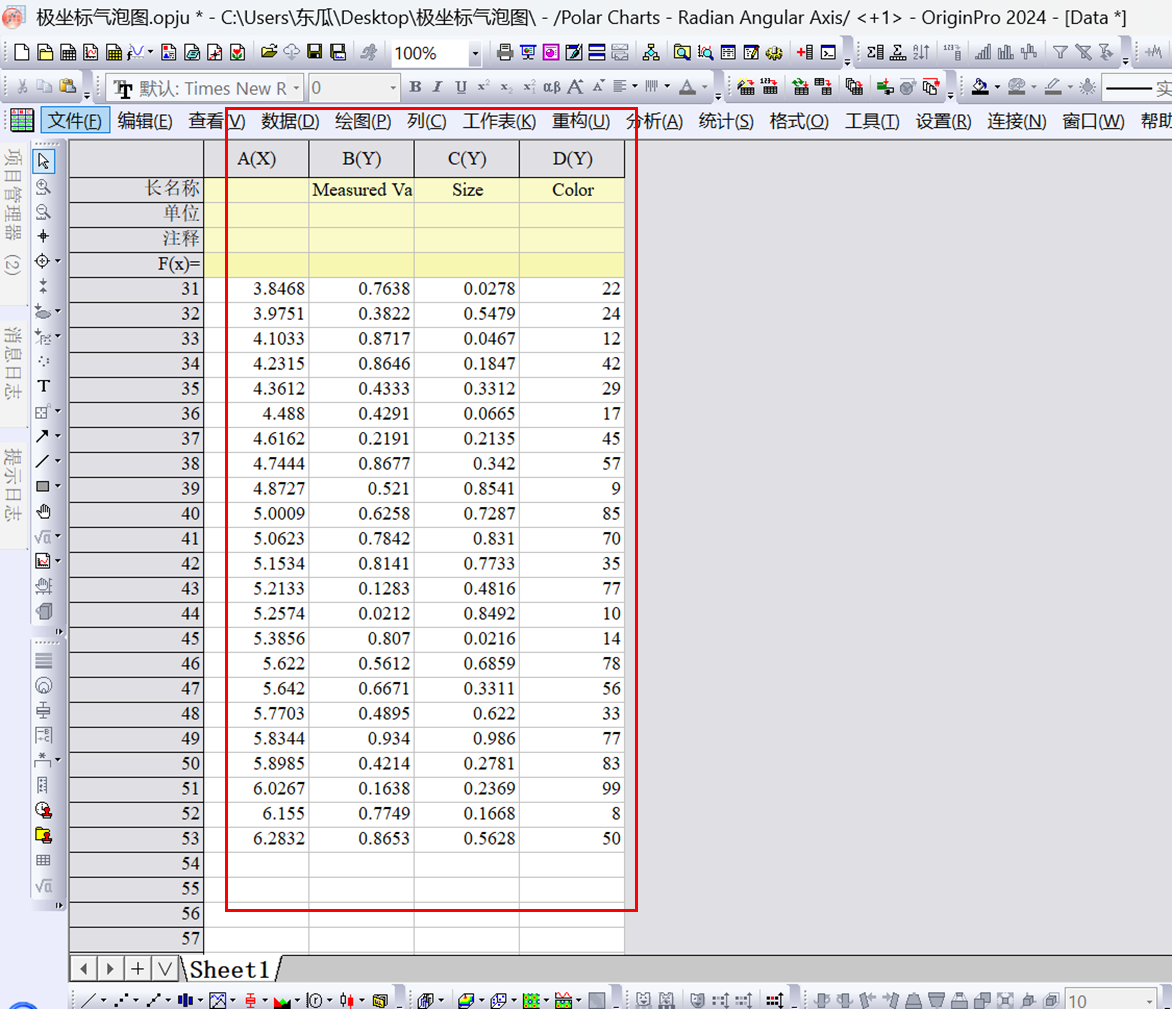

1.打开Origin软件，把我们的数据导入到软件中，数据格式为XYY（Y），分别代表角度、半径、气泡大小三个维度（甚至颜色作为第四个维度）；

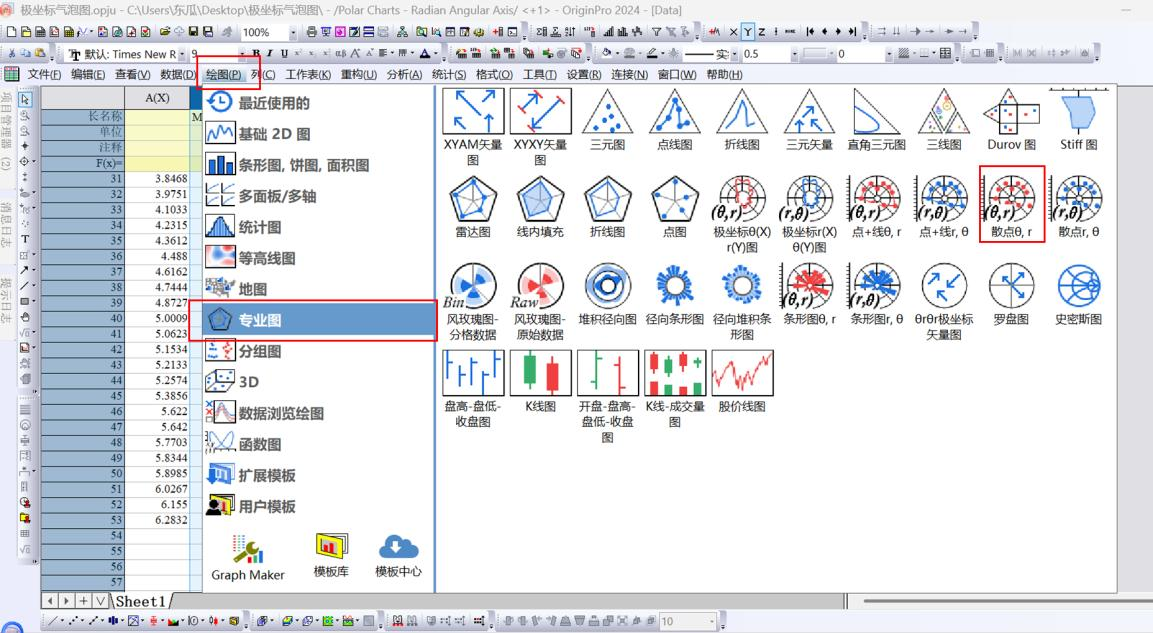

2.选中B列，即半径列，选中绘图—专业图—散点θ，r；

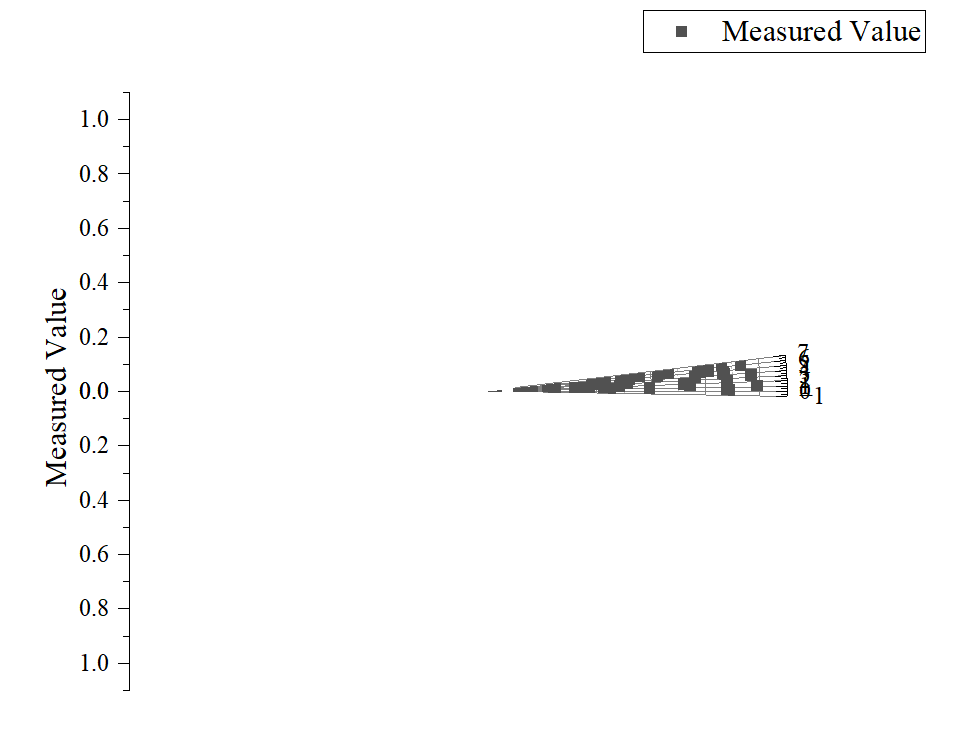

3．绘制出来的图形雏形如下图所示，接着需要对其进行细节美化；

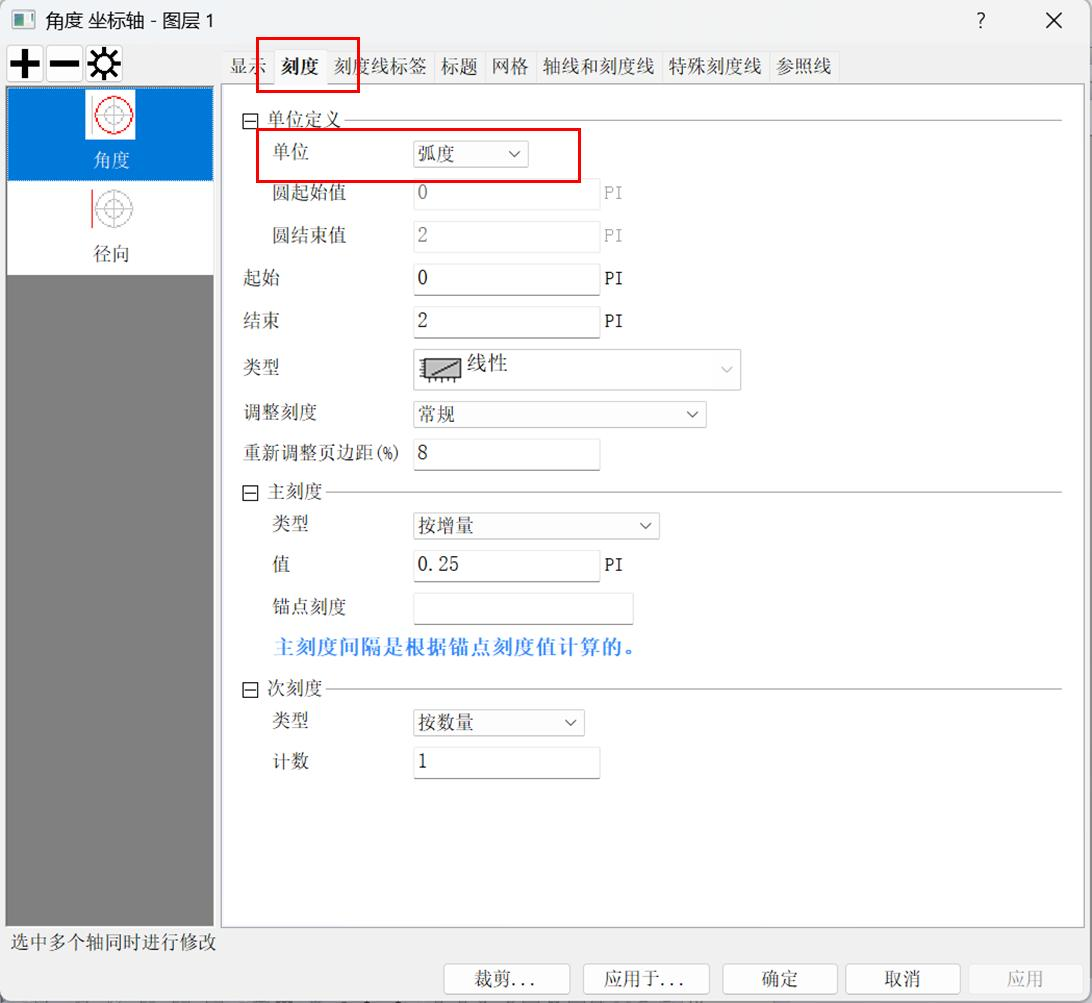

4.双击坐标轴，在刻度对话框下，角度单位选择为“弧度”；

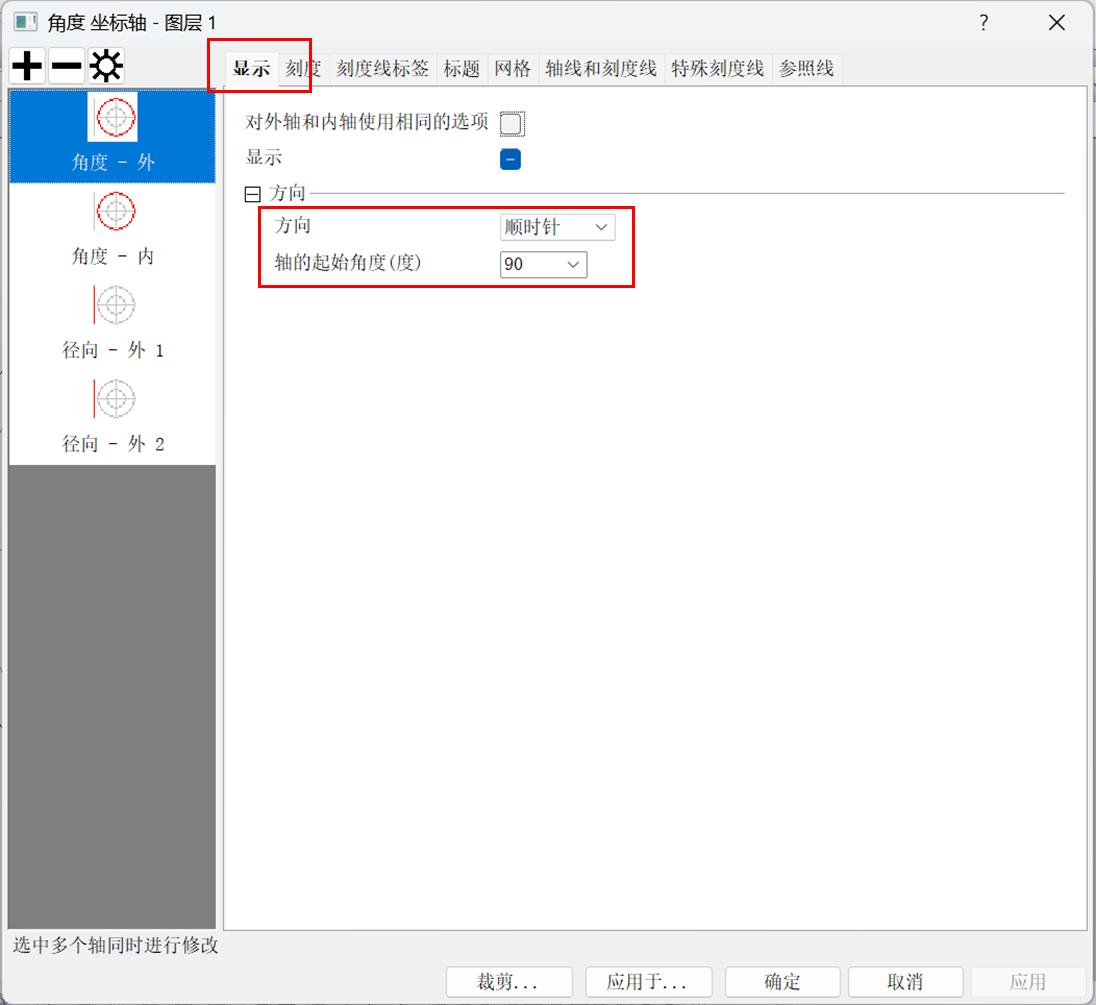

5.在显示对话框下，方向选择为顺时针，轴的起始角度为90度；

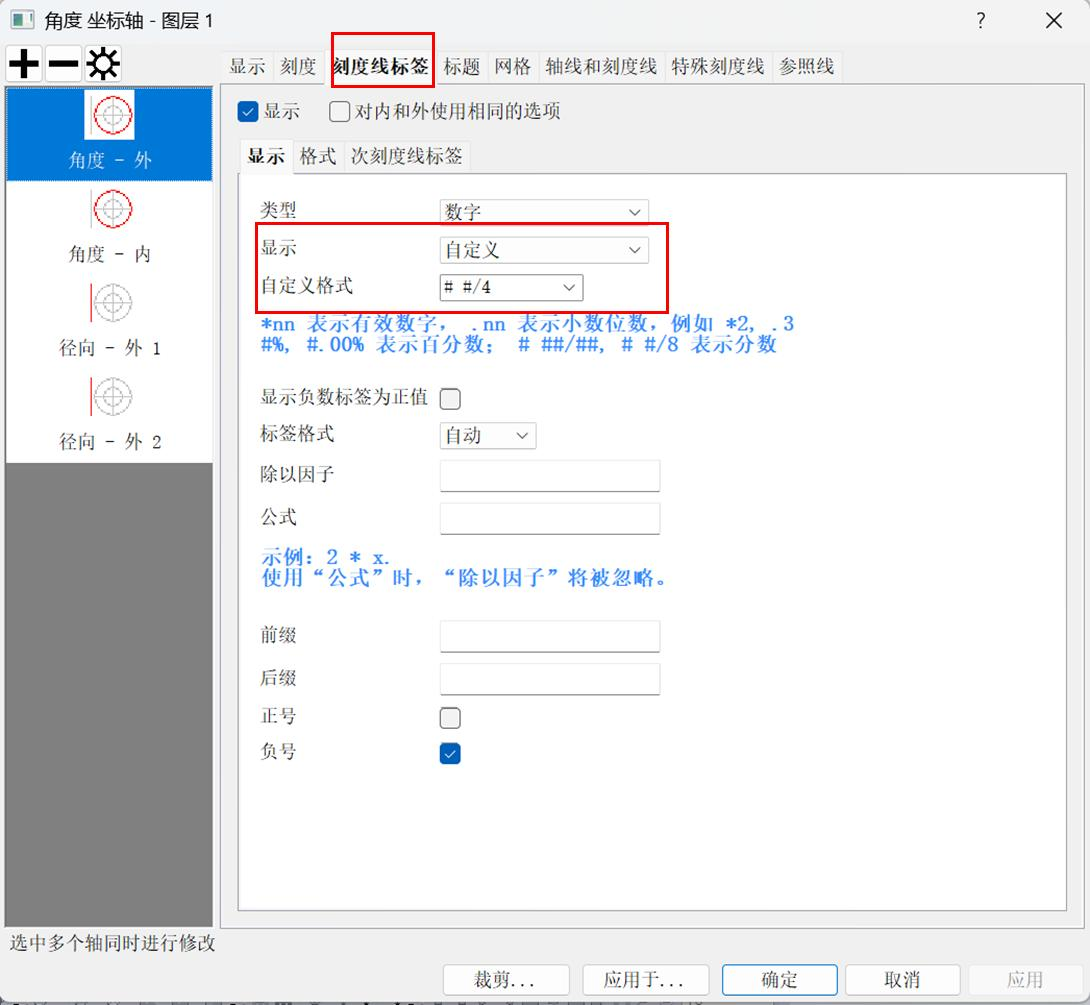

6.在刻度线标签下，显示选择为自定义，自定义格式为“# #/4”；

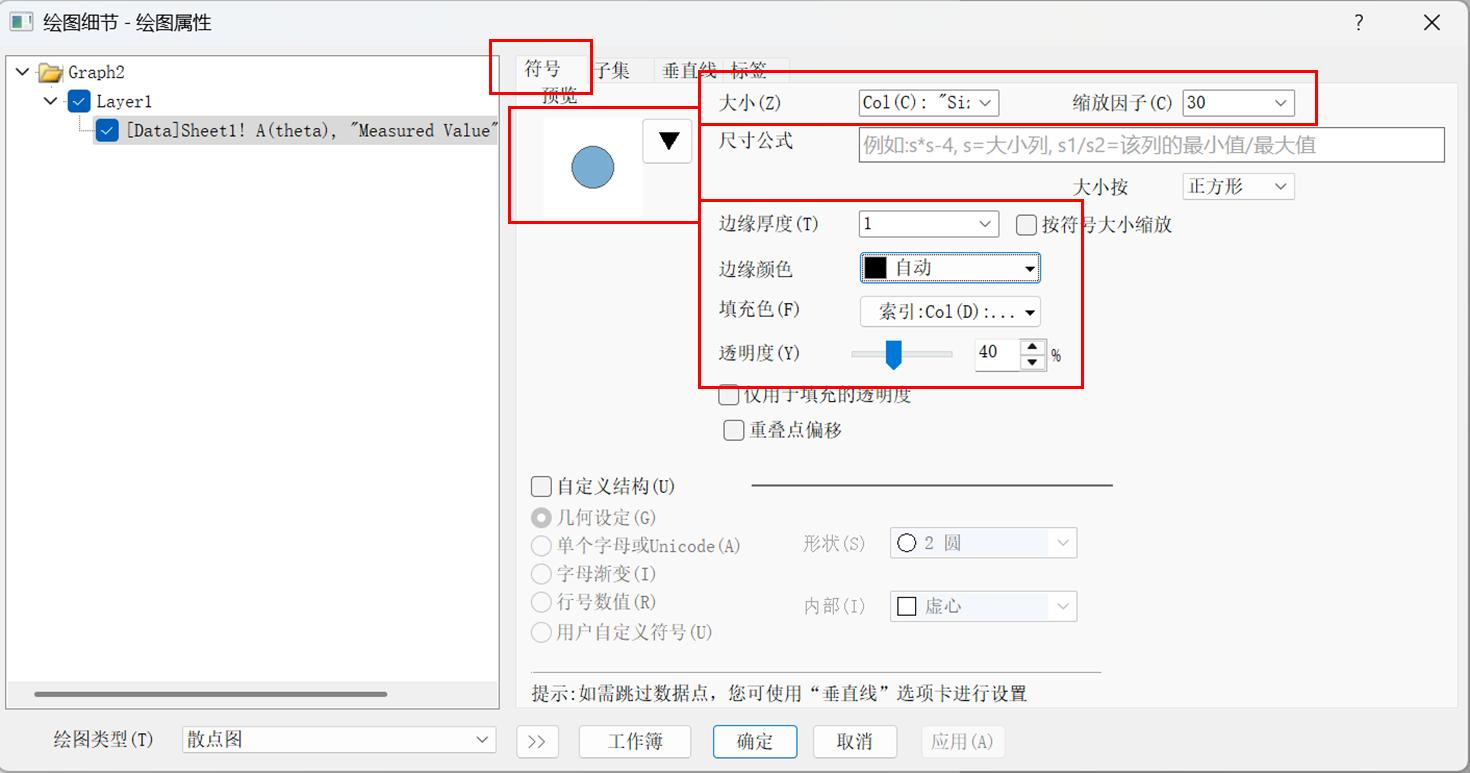

7.双击图形，在符号对话框下，选择空心圆，大小选择为Col(C)，即大小列，缩放因子改为30，边缘厚度为1，边缘颜色选择为黑色，填充色选择按点，索引到颜色列，选择自己喜欢的颜色，透明度改为40%；

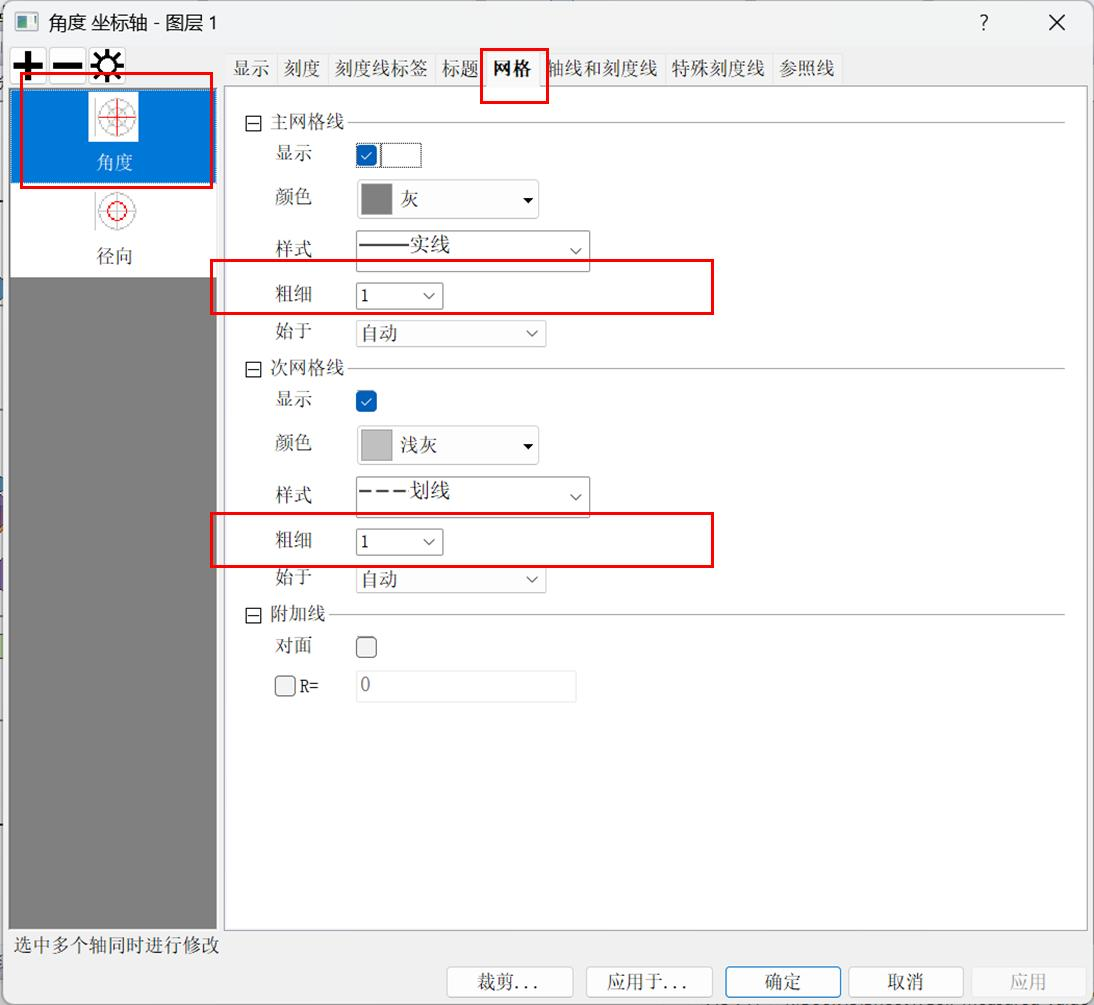

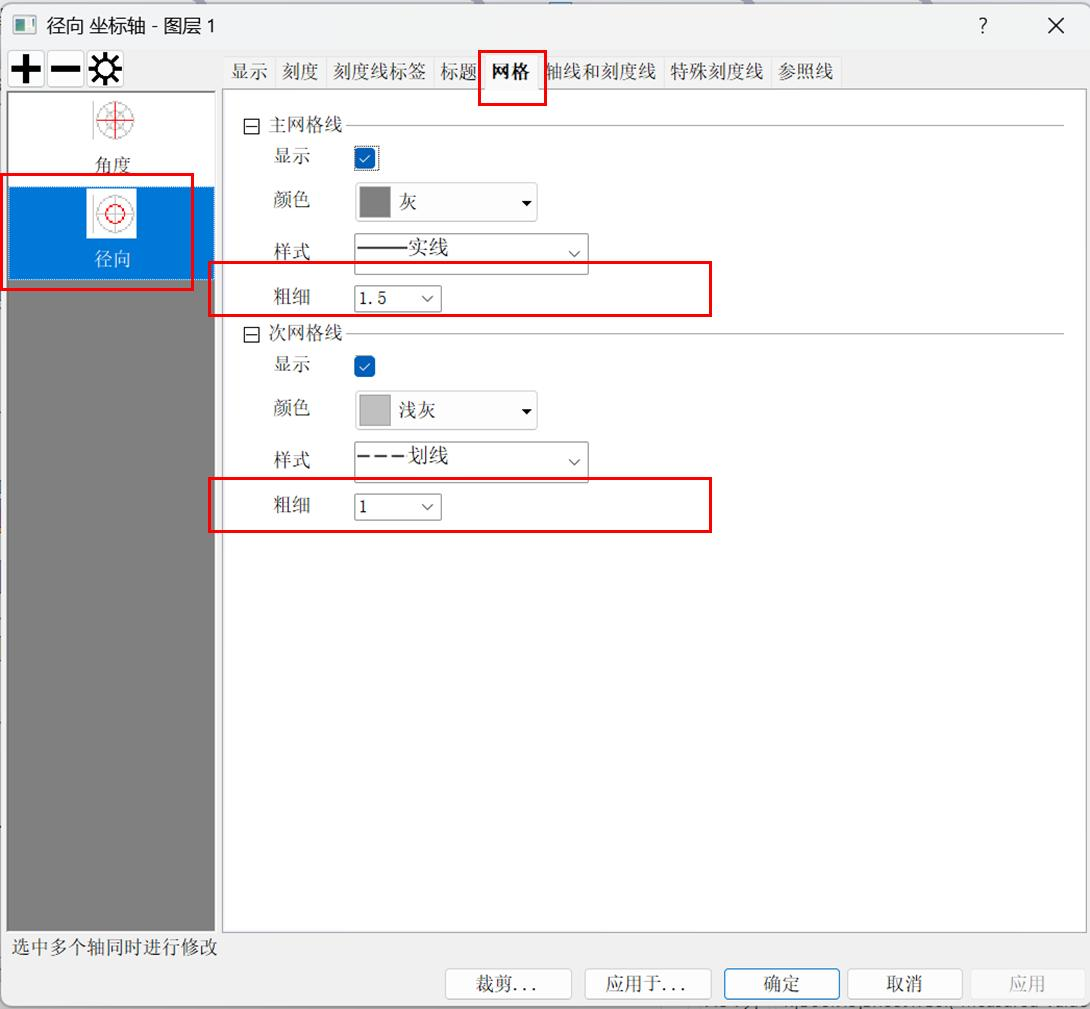

8.在网格对话框下，在角度主网格线和次网格线分别修改为1和1；径向的主网格线和次网格线分别修改为1和1；

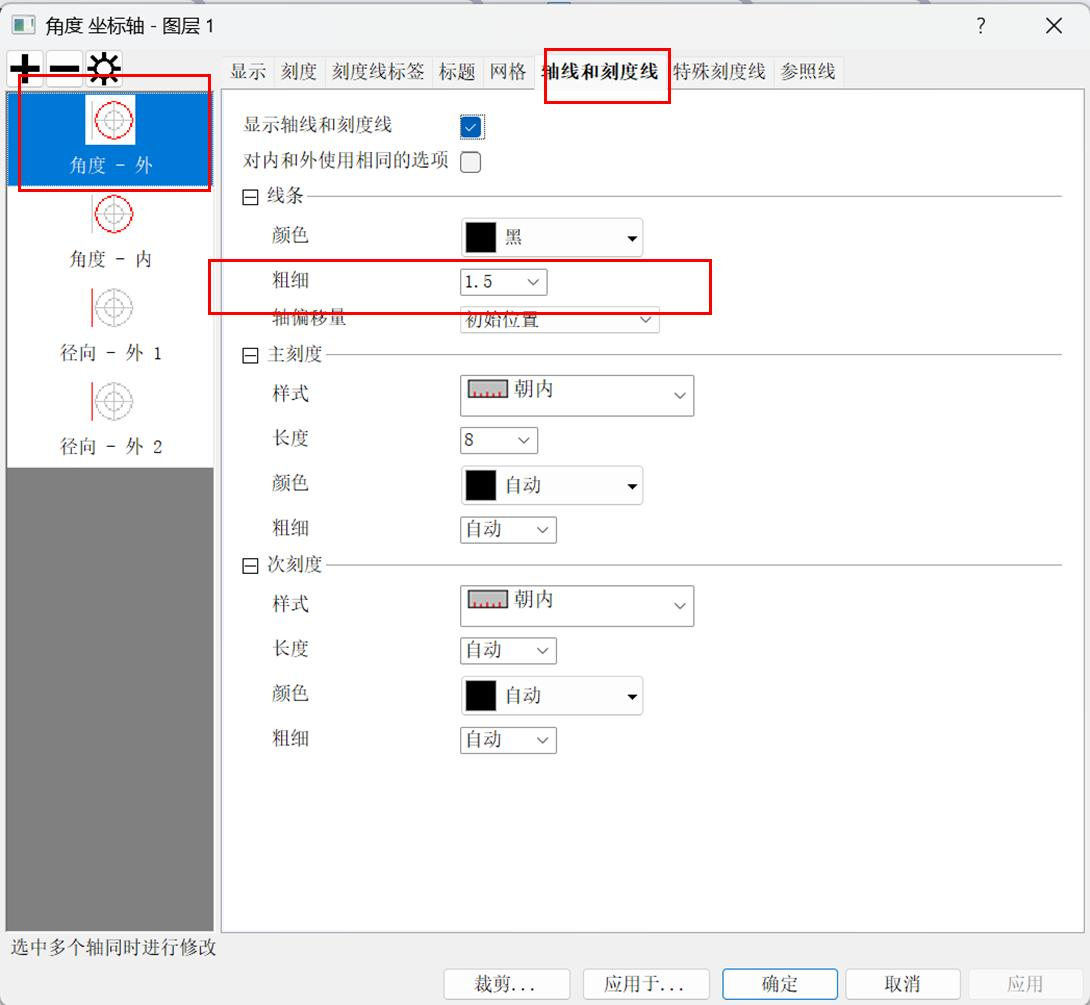

9.在轴线和刻度线对话框下，粗细选择为1.5；

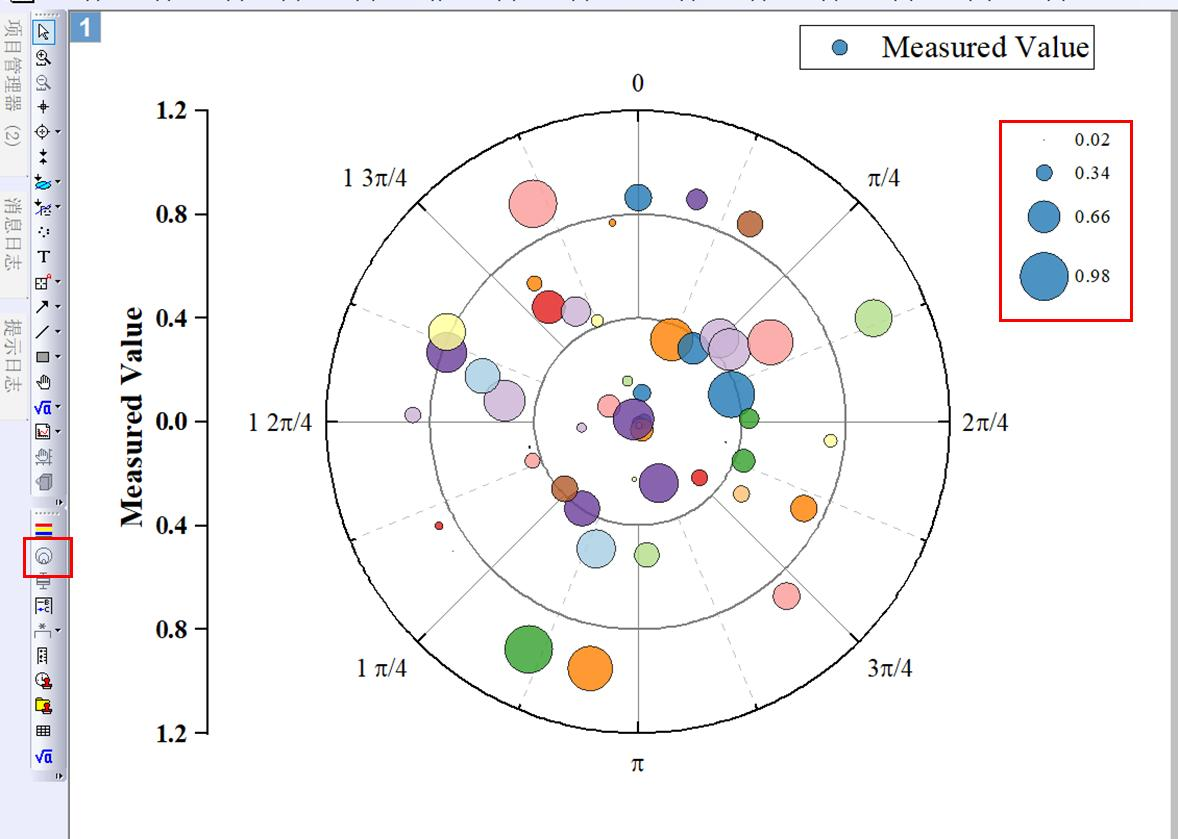

10.点击左侧的添加气泡标尺，使其展示出气泡标尺；

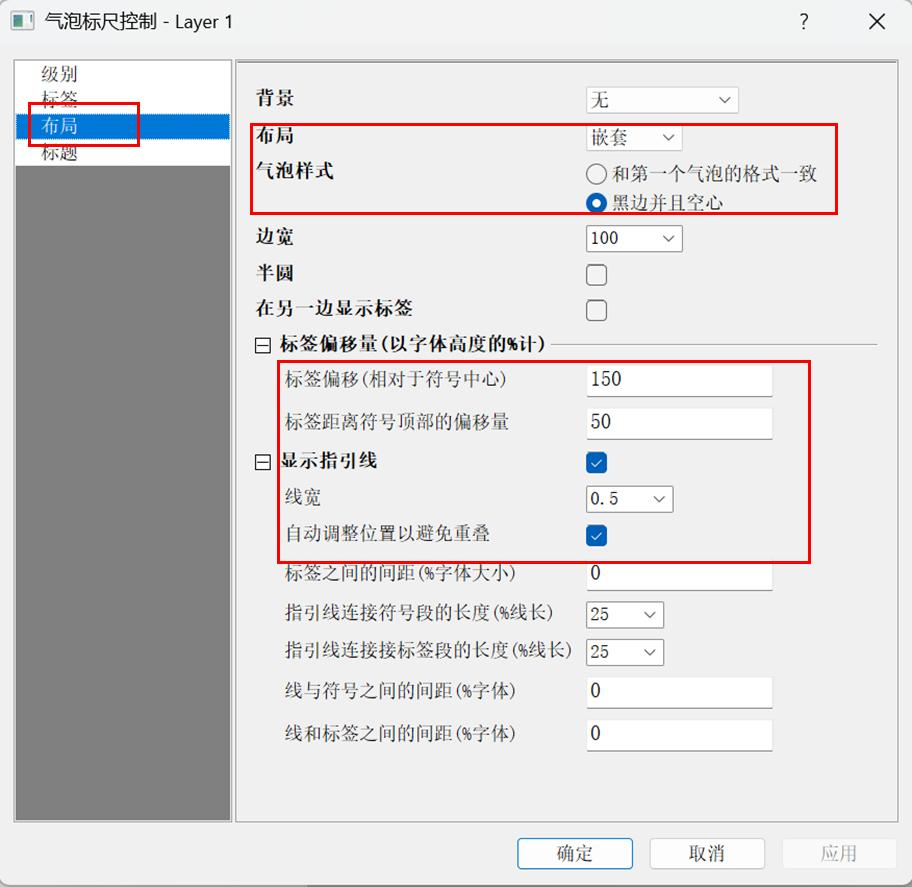

11.双击气泡标尺，在跳出的对话框，布局选择嵌套，气泡样式选择黑边且空心，标签偏移150，标签距离符号顶部的偏移量为50，勾选选择显示指引线，并勾选自动调整位置以避免重叠；

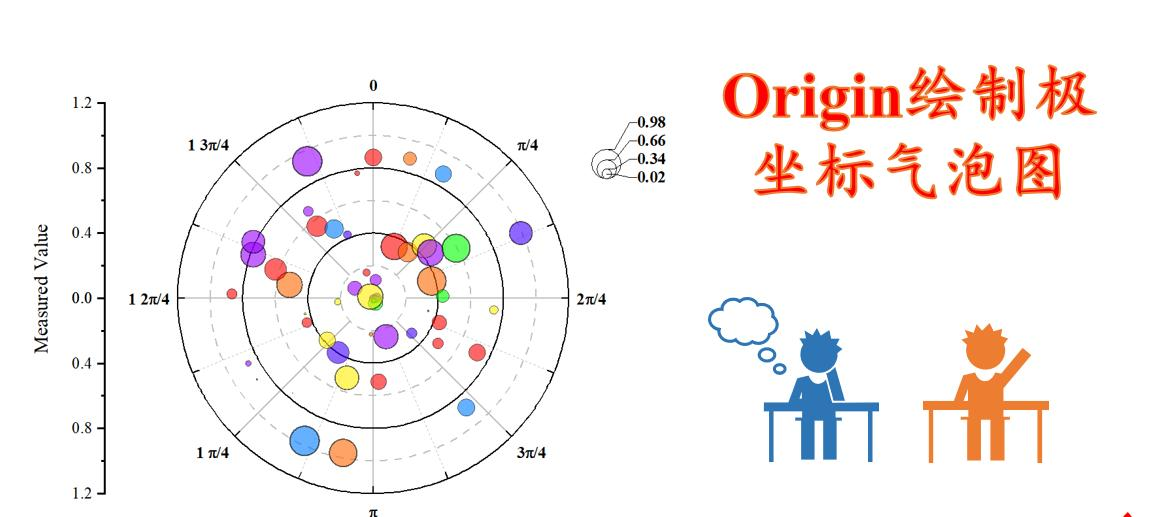

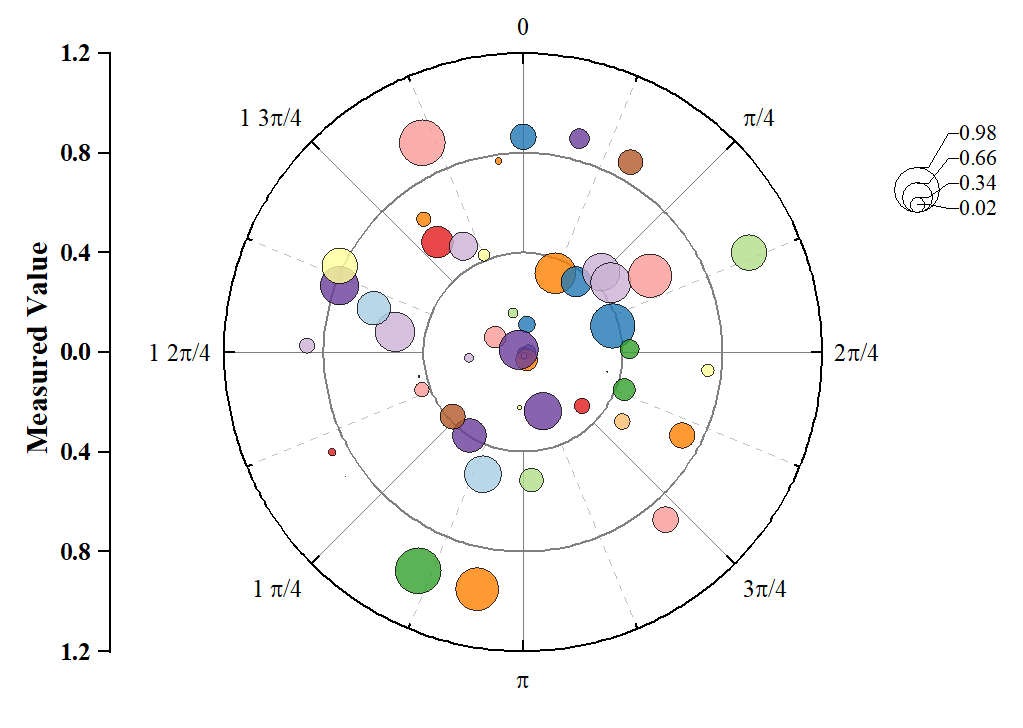

12.接着对图形其它细节美化，其中包括字体大小、格式及删除图例等，其最终效果图如图所示：

以上就是Origin绘制极坐标气泡图的基本步骤，根据以上步骤即可绘制出与众不同的气泡图，大家有相应的需求可根据以上步骤即可绘制出极坐标气泡图，大家快去试试吧！
