【科研绘图】【矩阵气泡图】：附Origin详细画图流程

目录

1、理解矩阵气泡图

2、画图流程

---

1、理解矩阵气泡图

• 矩阵气泡图，是一种高度专业化的统计图，它通过结合散点图的布局与气泡大小，以及颜色编码，同时展现三个或更多变量之间的关系，为复杂数据的直观解读提供了强大支持。
• 在本例图中，前两个变量分别为横纵坐标，第三和第四个变量分别通过气泡的大小和颜色来呈现。在视觉上辅助读者直观地比较四个变量的关系。

2、画图流程

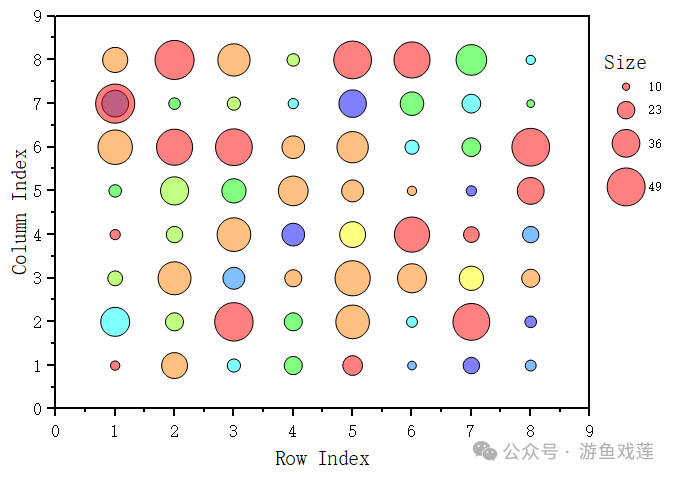

（1）导入数据，绘制图形

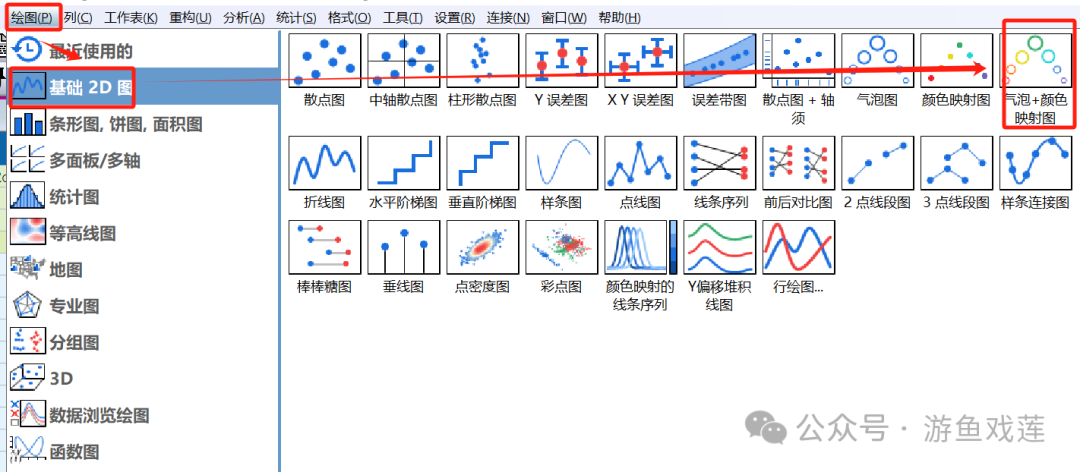

• 选中所有数据→点击“绘图”→点击“基础2D图”→点击“气泡+颜色映射图”

（2）设置绘图细节

• 点击图形→弹出“绘图细节-绘图属性”对话框
• 选择左侧“Book sheet”→点击“符号”→大小选择“Col(C) ”→缩放因子设置为“0.55”→颜色选择“按点”→选择合适的颜色→映射选项设置为“映射：Col(D)”

• 点击"颜色映射→点击“级别”→设置“从、到 、增量”→点击“确定”
• 点击“填充”→选择“加载调色板”→选择颜色→点击“确定”
• 再分别点击填充下方颜色条的起点和终点方块→填充色设置为“无”→点击“确定”

（3）气泡标尺控制

• 点击气泡标尺→点击“级别”→设置“起始、结束、增量值”
• 再分别点击“标签”和“标题”，设置格式→点击“确定”

（4）设置颜色标尺并进行色阶控制

• 点击左侧工具栏上的“添加颜色标尺”
• 双击图片上的颜色标尺→点击“级别”→勾选“隐藏头级别”和“隐藏尾级别”
• 点击“标签”→取消勾选“自动”→设置自定义格式为“.2”→设置标签字体和大小格式→点击“确定”
• 注：可手动将颜色标尺移到目标位置

（5）设置坐标轴

• 双击坐标轴→弹出“坐标轴-图层1”对话框
• 依次按需设置“刻度线标签、轴线和刻度线、网格...”等要素→点击“应用”→点击“确定”。

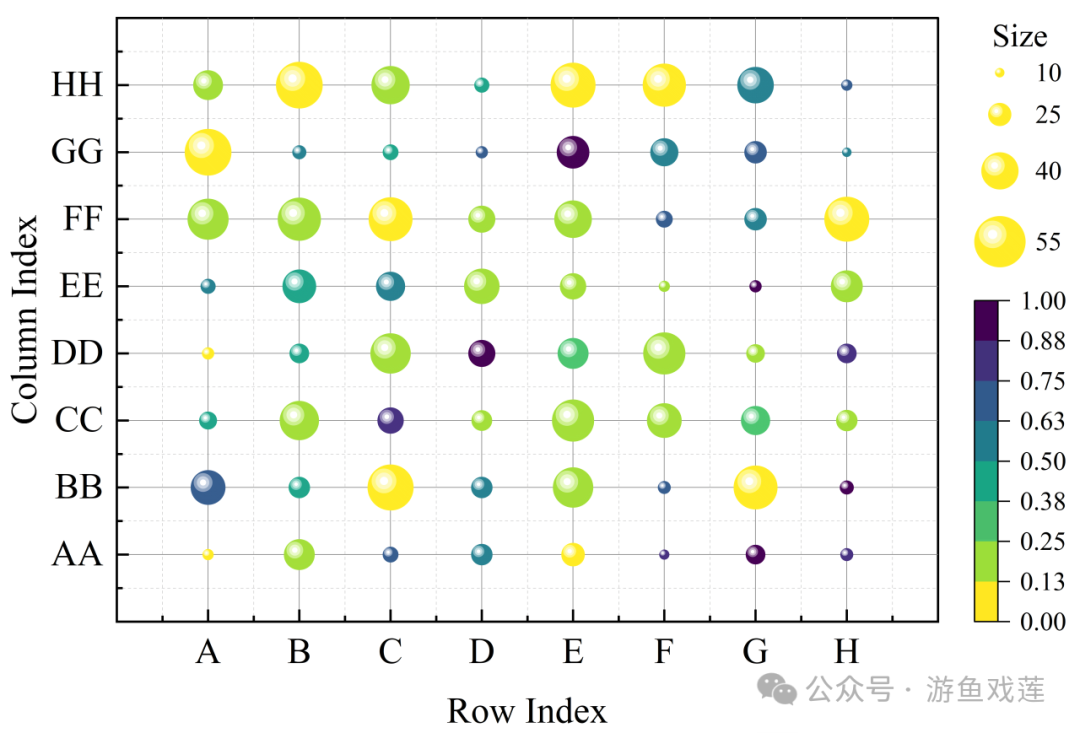

（6）效果图
