软件版本：OriginPro 2021b (64-bit) SR2 9.8.5.212 (学习版)
本期目标： 绘制极坐标图并对其进行颜色填充
在这里插入图片描述

一、前言

笔者之前写过一篇面积图的文章，讲解了如何绘制多条曲线并填充不同颜色，如图1所示：

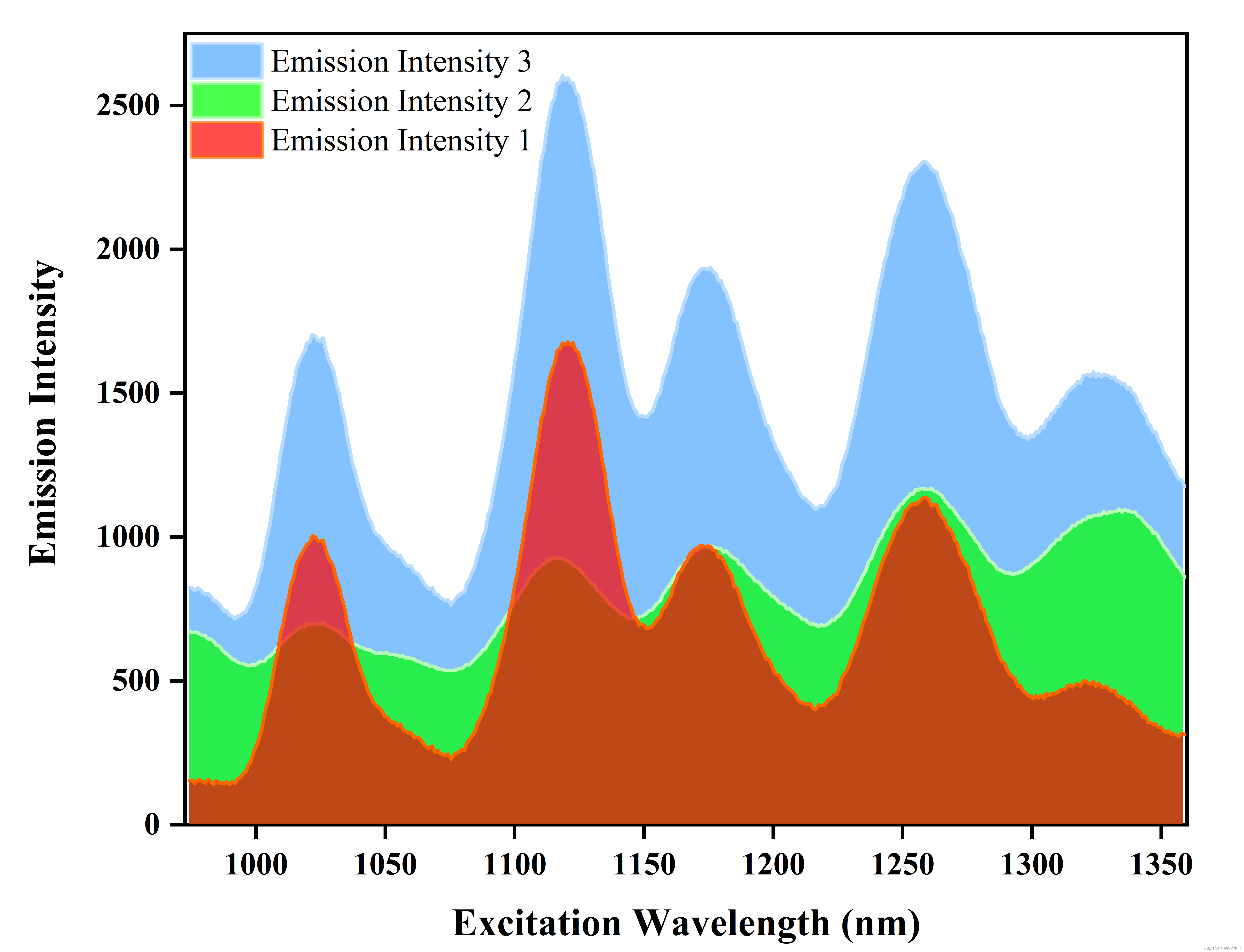

在这里插入图片描述
图1 面积图及颜色填充

基于以上，本文介绍如何绘制极坐标图，并继续描述如何根据需要设置颜色面积填充。

二、数据准备

2.1 调用数据

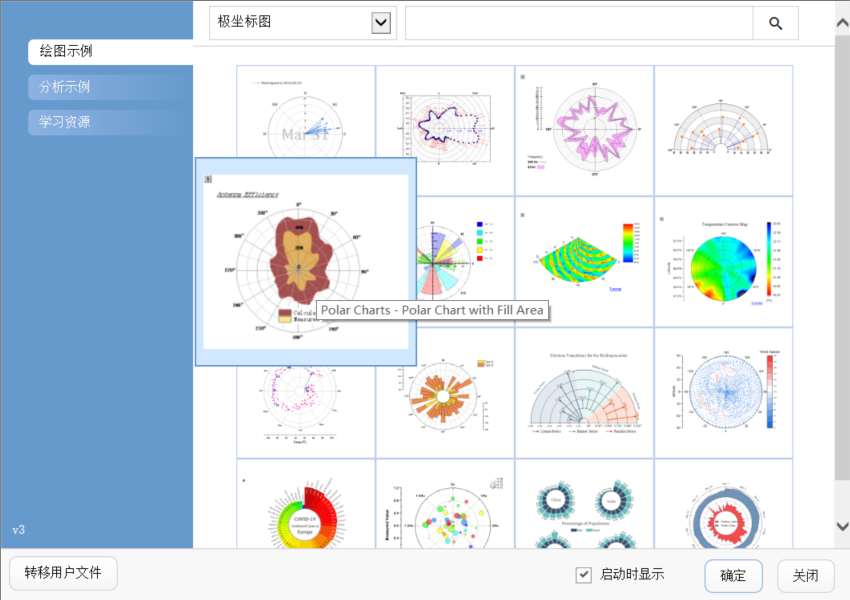

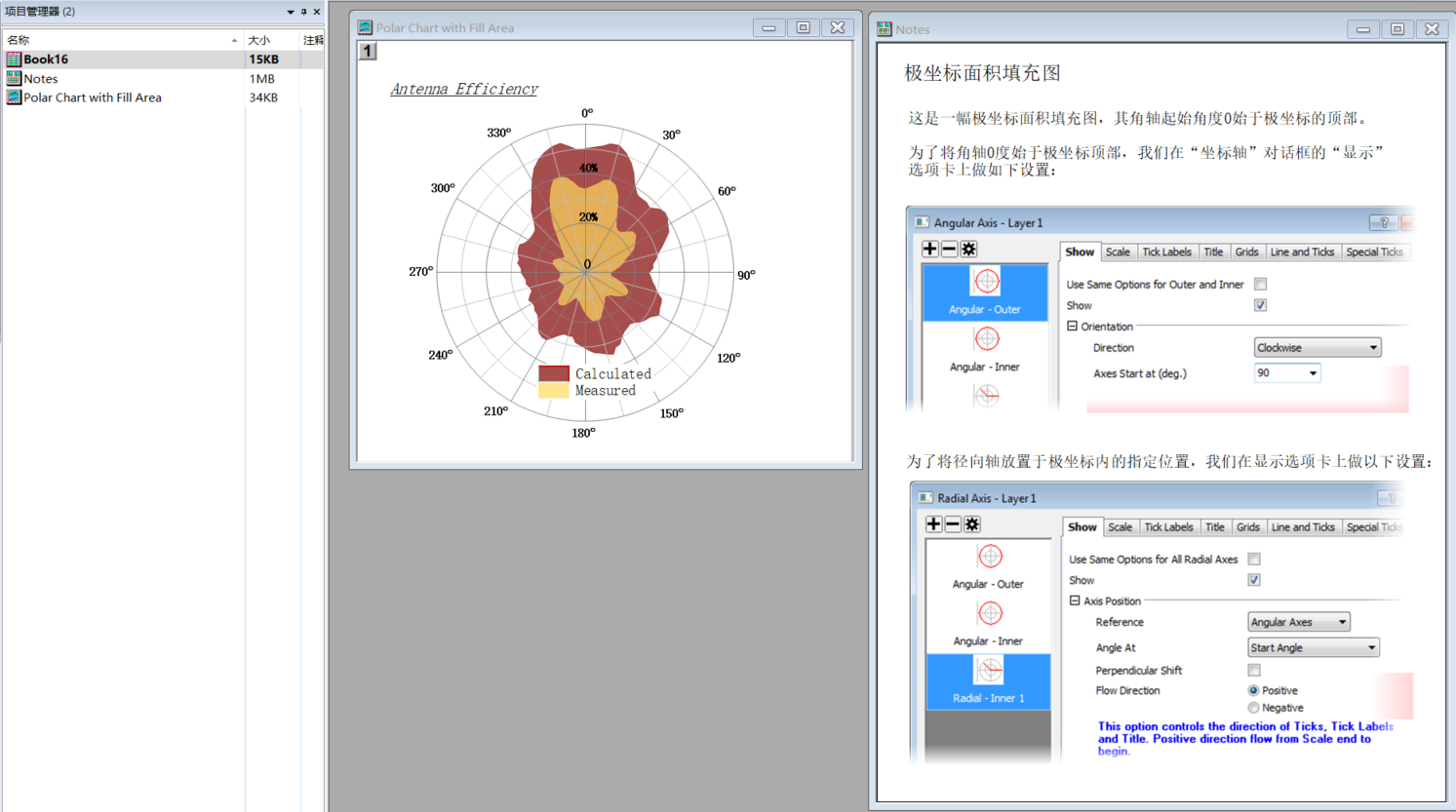

调用Origin提供的示例数据，可以通过“Fn+F11”快捷键打开学习中心界面，如图2，选择“绘图示例——极坐标图——Polar Charts”。选择之后点击“确定”，弹出窗口中便已包含示例数据，示例图形及绘图说明（图3）。
在这里插入图片描述
图2 极坐标图

图3 示例数据及图形展示

2.2 数据解释

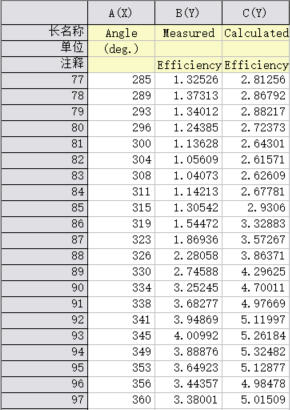

如图4，数据包括A(X), B(Y), C(Y)三列，分别表示极坐标图中的角度及两组相对极点（原点）的距离数据。
在这里插入图片描述
图4 数据示例

三、极坐标图绘制

3.1 基础极坐标图绘制

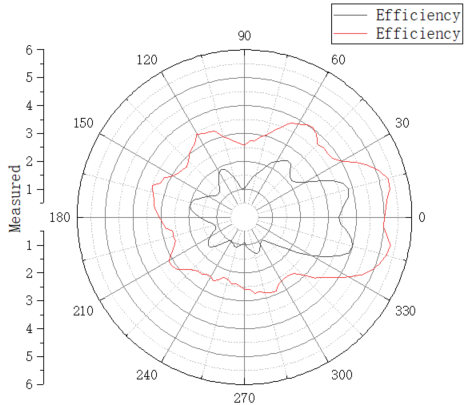

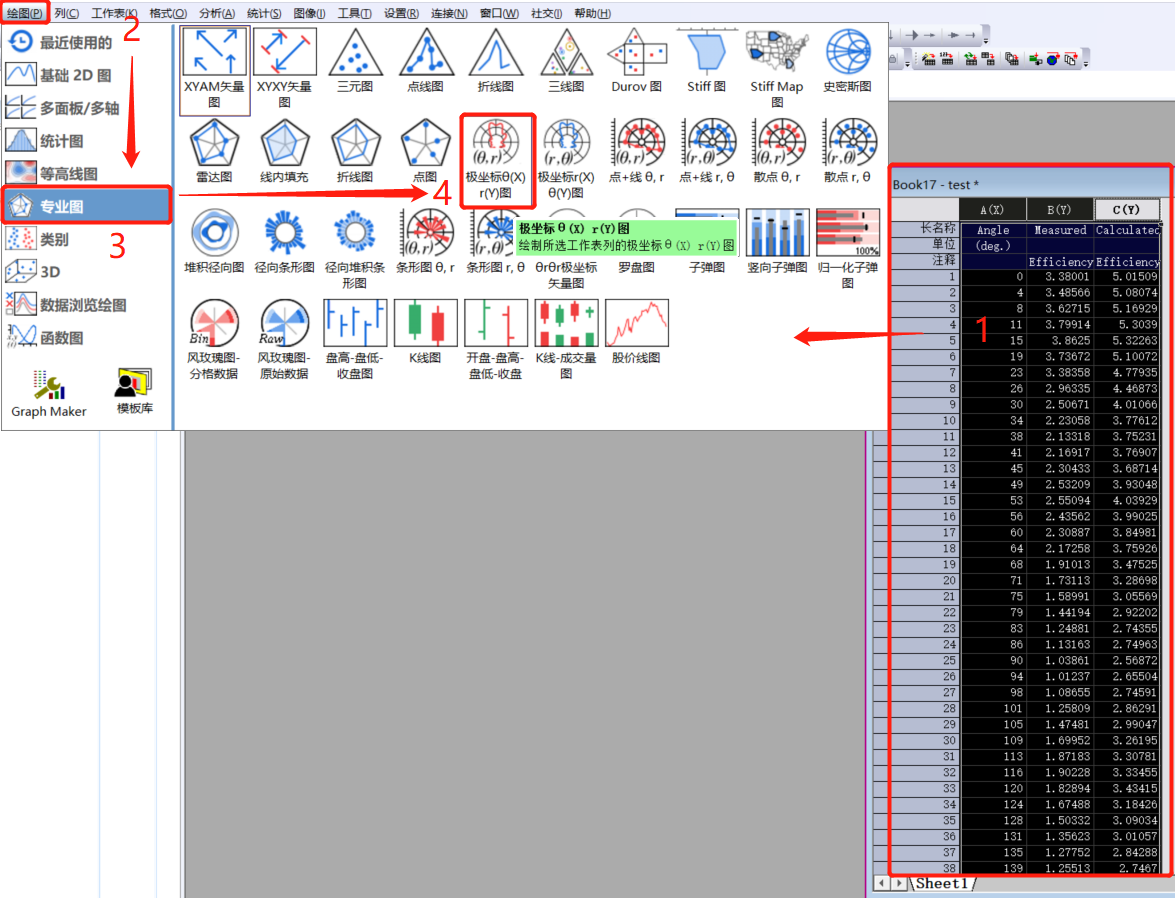

选中图4中三列数据后，按照 “绘图——专业图——极坐标”的顺序绘制基础图形（图5）。
在这里插入图片描述

图5 基础极坐标图

3.2 颜色及线型等参数设置

在图5的极坐标图上双击左键（注：双击曲线图，而不是背景网格），打开绘图细节界面，进行参数细节的修改。

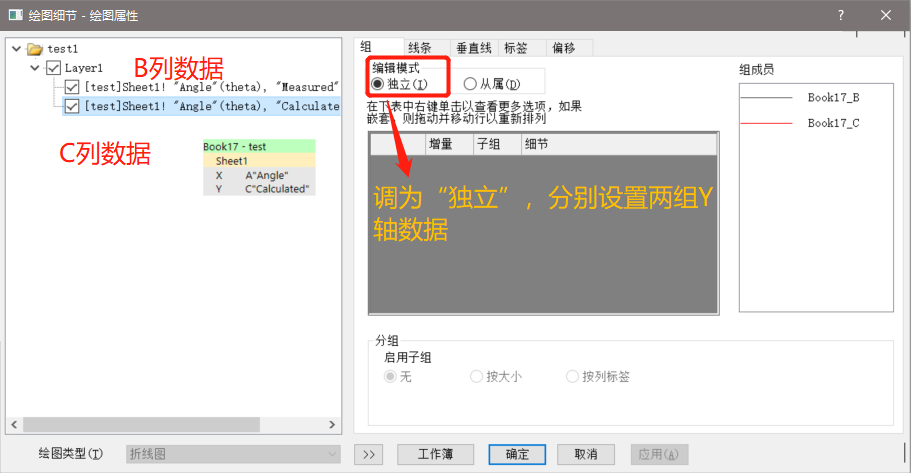

如图6所示，左侧可以看到对应B、C列两组数据，在右侧“组”中选为“独立”对三组数据分别进行细节调整。
在这里插入图片描述
图6 绘图细节界面

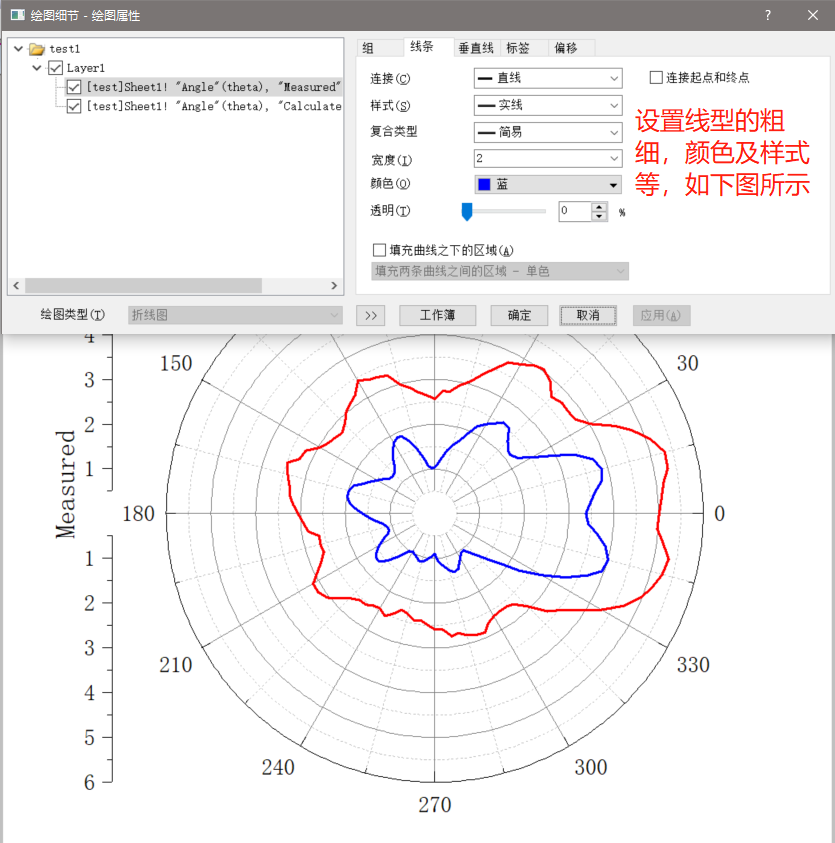

如图7所示，在“线条”界面设置第一个主要参数，可对两组Y轴数据线条的颜色、粗细及样式等进行修改，此处为了方便对比，修改颜色（红色，蓝色）及宽度（线宽=2）后如图7所示。

注：此处可以根据需要设置线条的颜色、宽度等。
在这里插入图片描述
图7 线性参数的设置

3.3 颜色填充设置

3.3.1 基础颜色填充设置

在绘图细节界面，勾选“填充曲线之下的区域”（图7），默认选择的为“填充两条曲线之间的区域 - 单色”；

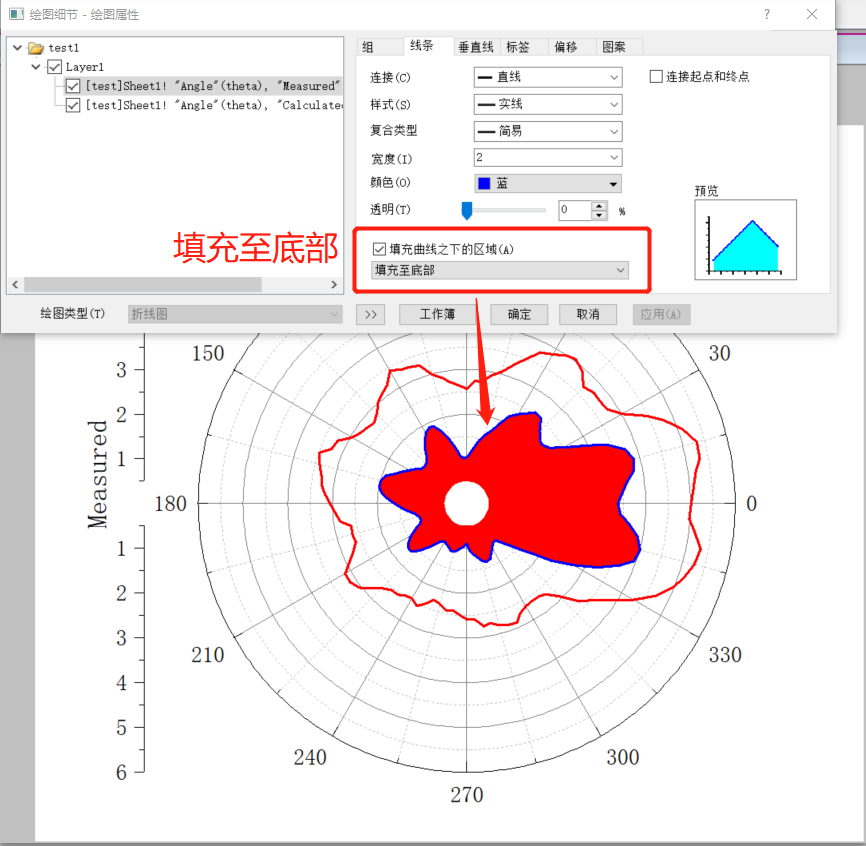

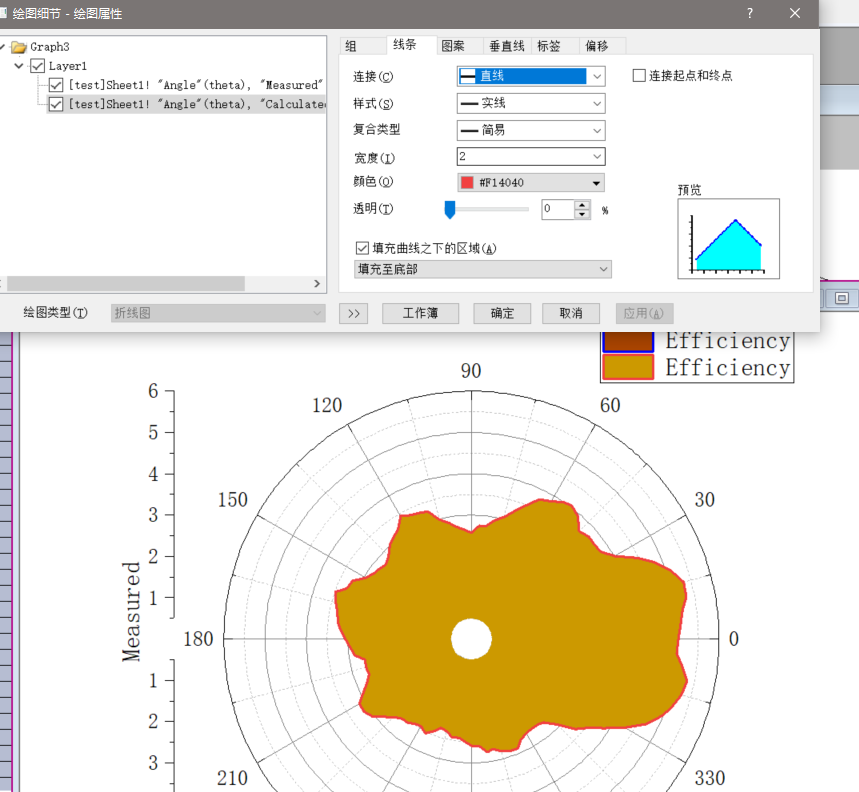

以内部的B列（measured）组数据为例，点击右侧的下拉箭头修改为“填充至底部”，填充结果如图8所示。
在这里插入图片描述
图8 填充颜色界面

选择填充颜色后，可以在绘图细节看到多了一个 “图案”页面，在此页面可设置填充颜色，如图9。
在这里插入图片描述
图9 调整填充颜色

注：

填充方式有多种，可以依次尝试选择适合的填充方式。
至此，便完成了一组数据的填充，可按照相同方式对第二组数据（C列，calculated）进行设置

3.3.2 多层颜色填充参数修改

在对第二组数据（C列，calculated）进行设置时，如图10所示，会遮盖第一组数据，与填充面积图类似。
在这里插入图片描述
图10 多层颜色填充遮盖

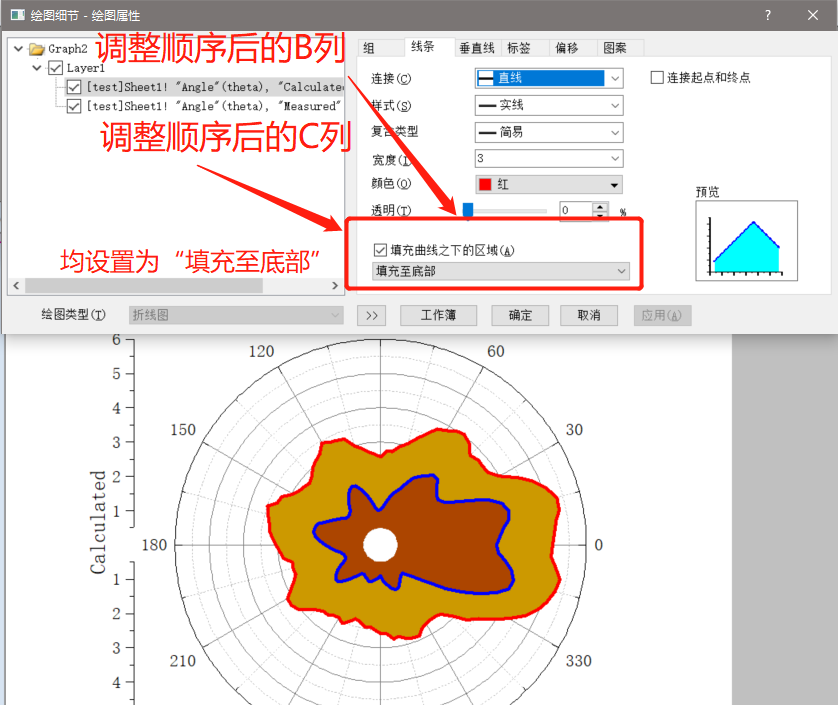

检查数据发现原始数据第二组数据（C列，calculated）大于第一组数据（B列，measured），调整两组数据顺序后，按照上述步骤重新绘图并填充颜色，如图11所示。
在这里插入图片描述
图11 极坐标绘制及颜色填充

3.4 坐标轴及图例等的设置

3.4.1 刻度设置

与图3对比，发现图11所绘制极坐标图中间存在一个白色的圆形，此处需要了解的是：

极坐标图是由含有“角度”及“距中心点的距离长度”两个参数绘制组成的。
即整个圆形外围表示角度的（0, 30, 60°…）及左侧表示距离的径向坐标轴。

注：如图6所示，选择两组数据独立显示，故左侧有两个坐标轴分别表示径向刻度。

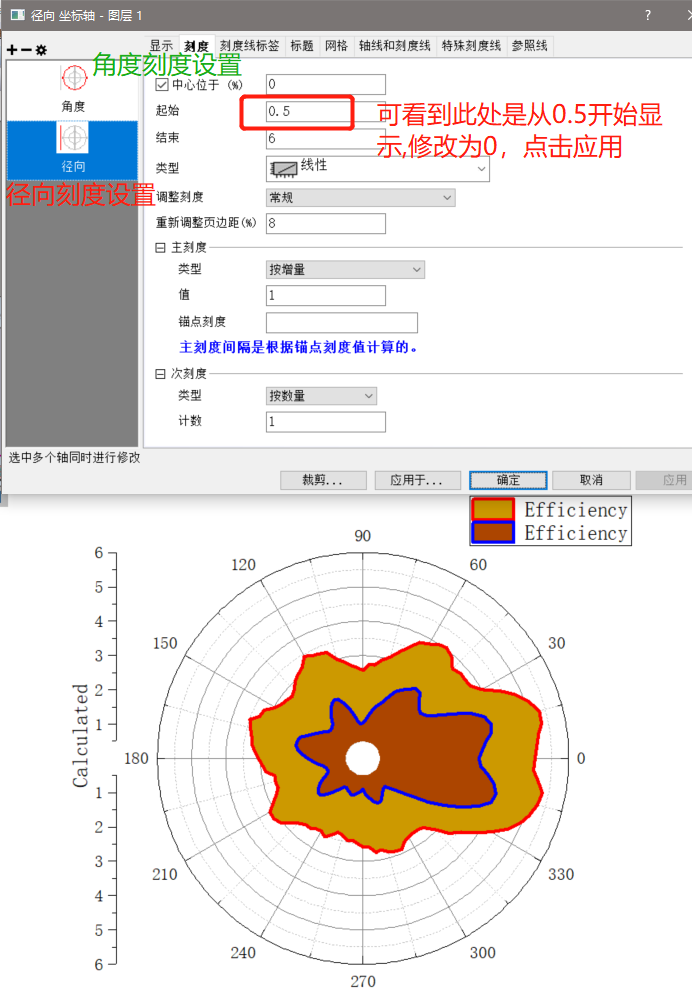

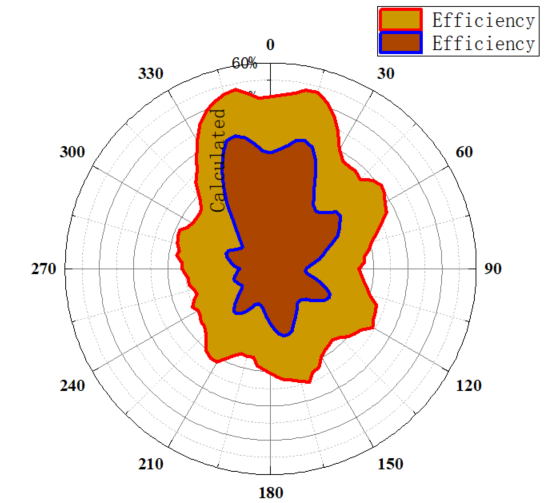

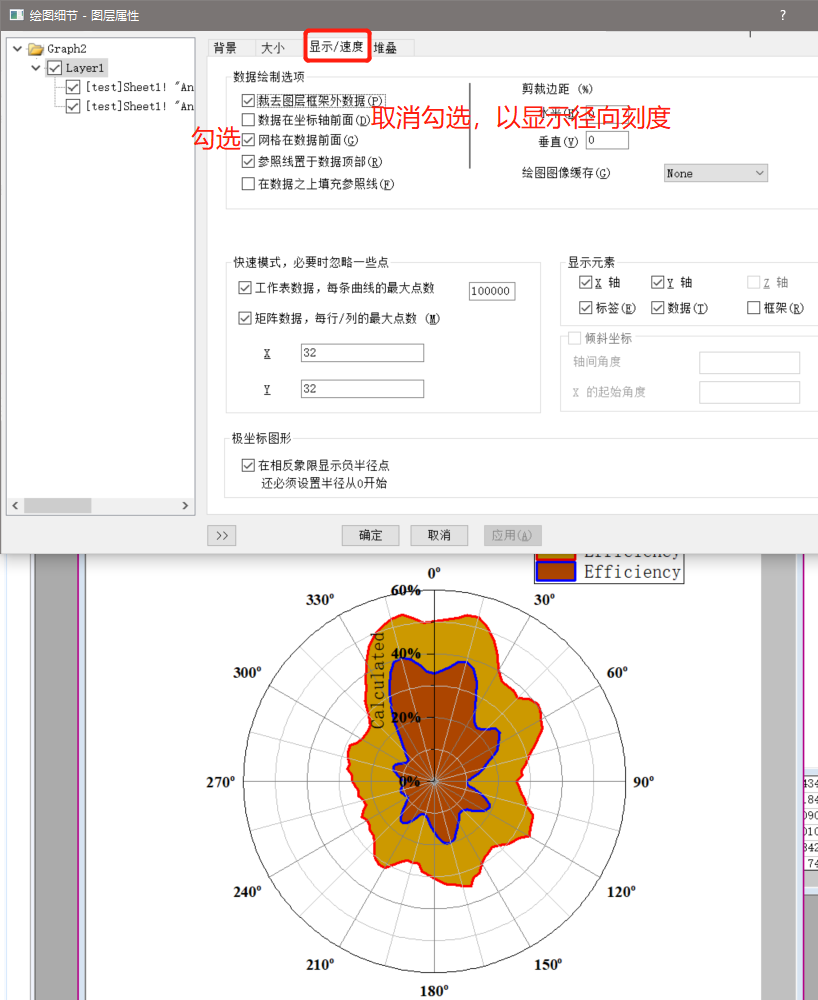

双击表示角度的刻度或径向刻度，可打开坐标轴参数设置界面，在”刻度——径向“页面下修改起始位置从0开始，点击应用，参数修改如图12。修改后图形显示为图13。
在这里插入图片描述
图12 径向刻度设置

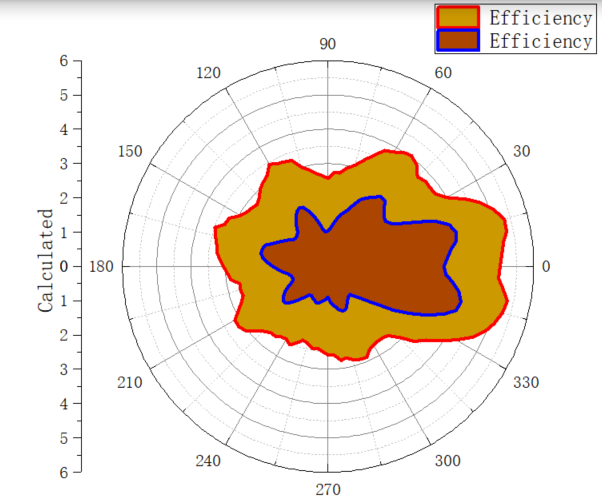

图13 修改径向刻度结果

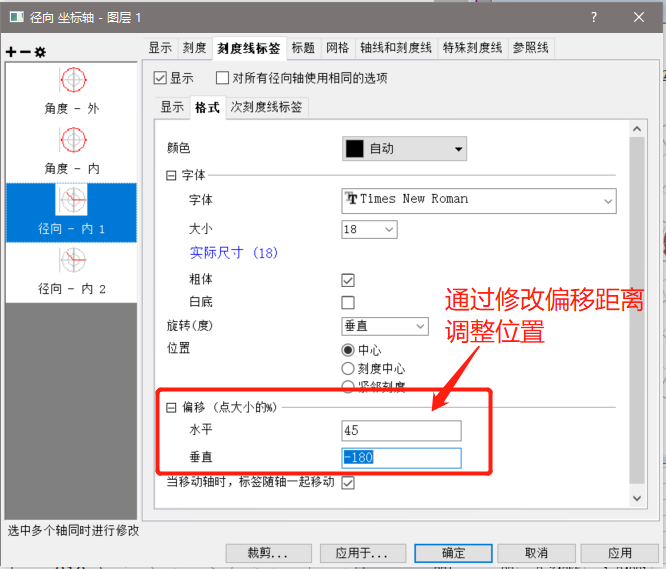

在右侧“刻度线标签”页面，可对角度及径向刻度线标签参数进行设置。

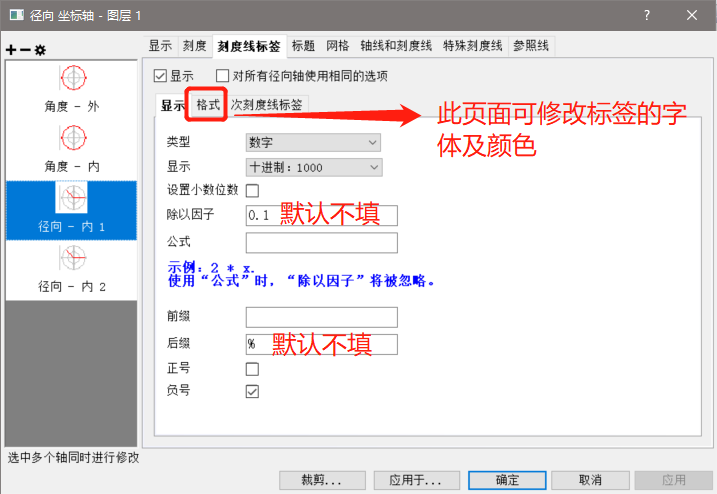

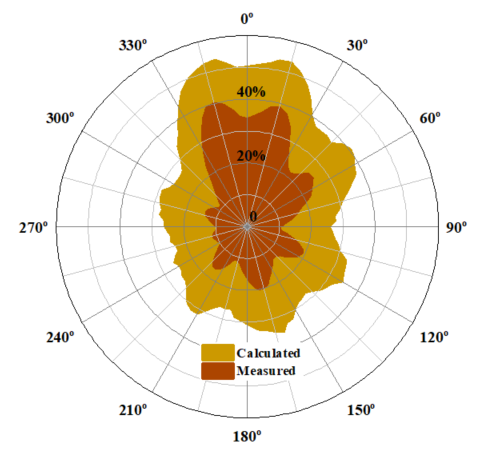

以“径向刻度线标签”为例，“除以因子”处修改为0.1，“后缀”修改为“%”，则可以将刻度线标签以百分比的形式显示，如图14所示。修改结果如图15。
注： “径向刻度线标签”，“后缀”修改为“+(o)”，则可显示为0°，30°…，以此类推，见图20。
在这里插入图片描述
图14 刻度线标签参数修改

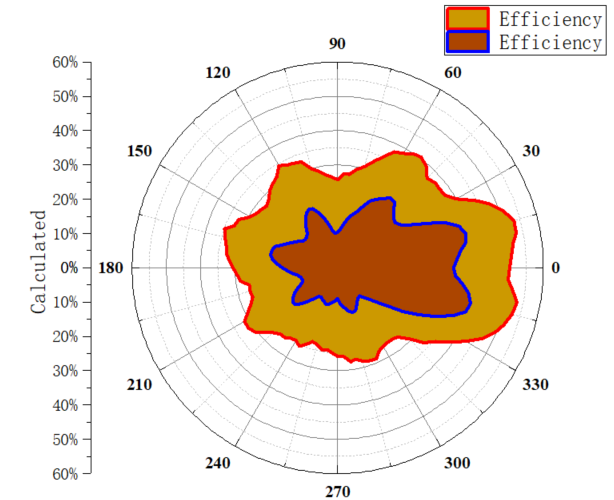

图15 刻度线标签修改后示例

3.4.2 角度、径向坐标轴的方向及位置设置

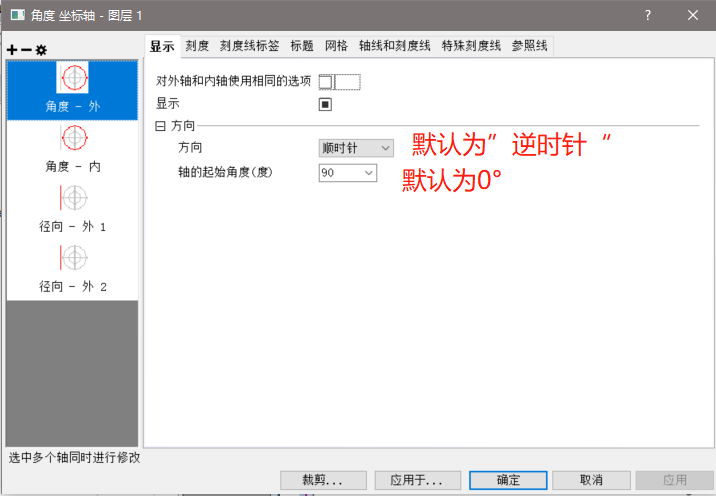

如图16所示，“角度”默认方向为逆时针，0°，将其修改为“顺时针，90°”，则可使其初始位置从顶部开始；
“径向”默认位置为参照“框线”，将其修改为“角轴，起始角度，不勾选垂直位移”（径向-外1与径向-外2均需修改）。
在这里插入图片描述

图16 坐标轴显示方向及位置修改
