高性能多机传动变频 SINAMICS S120调试

系统配置

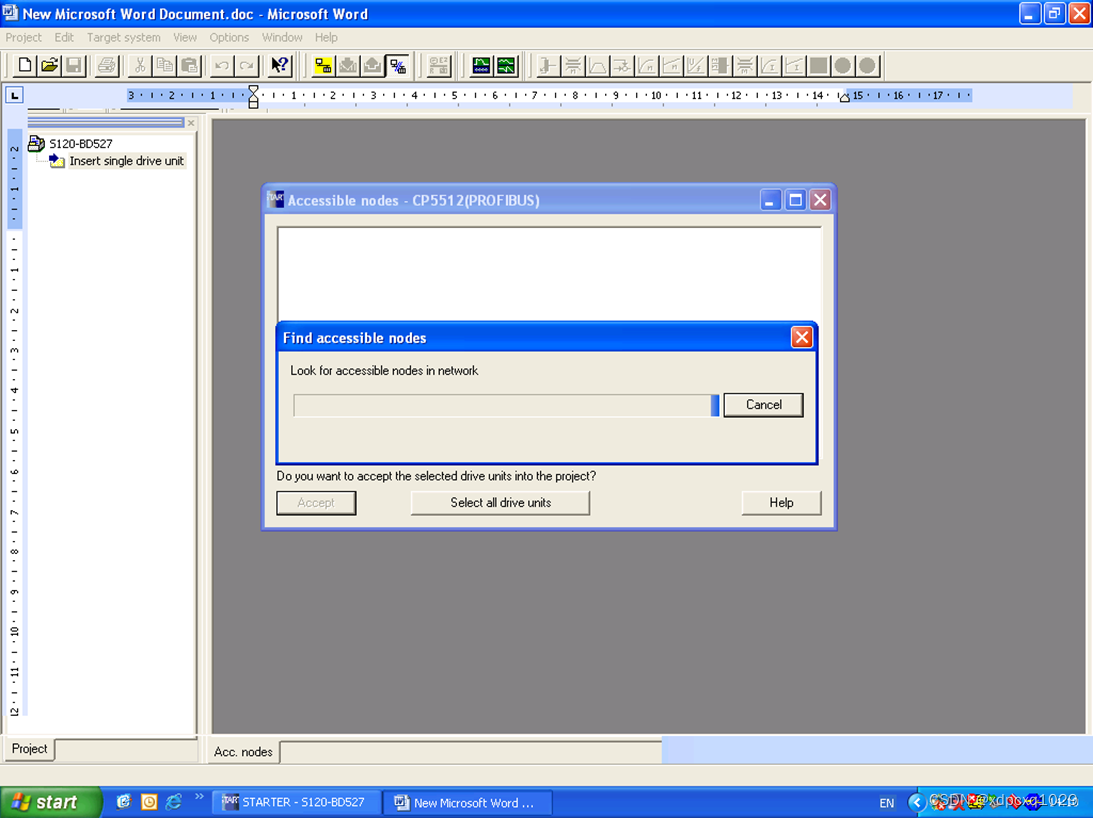

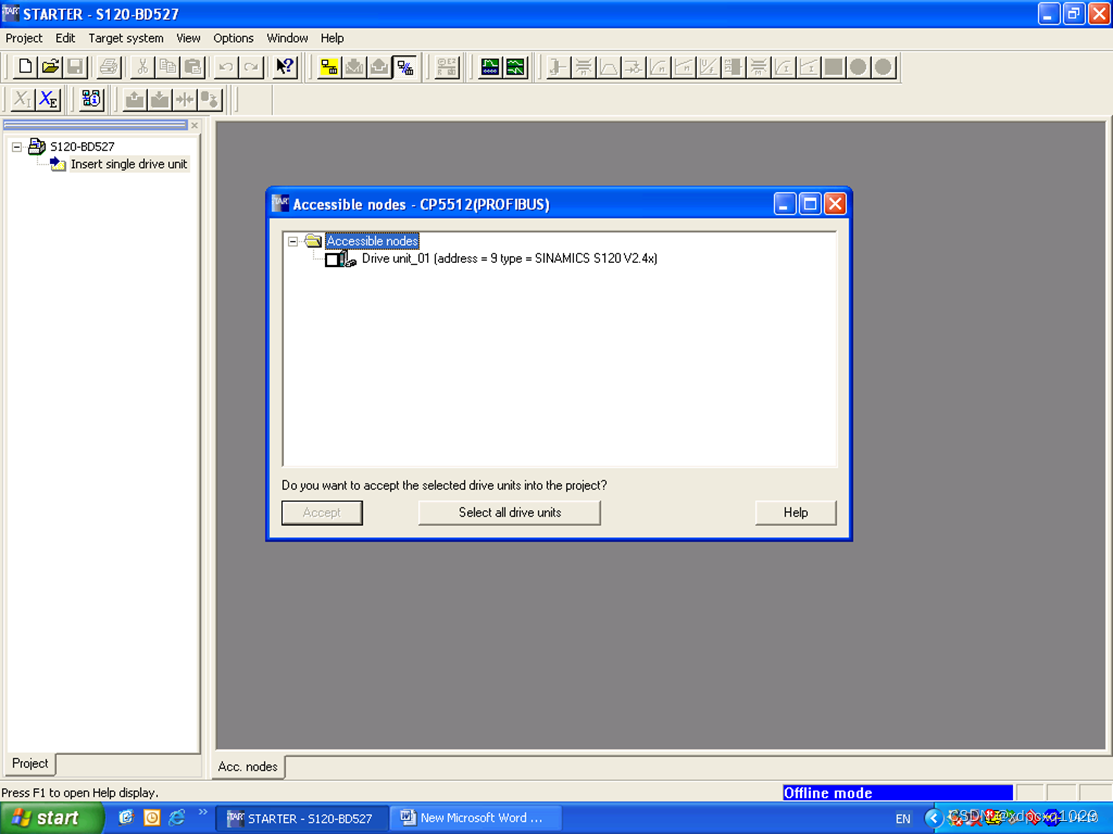

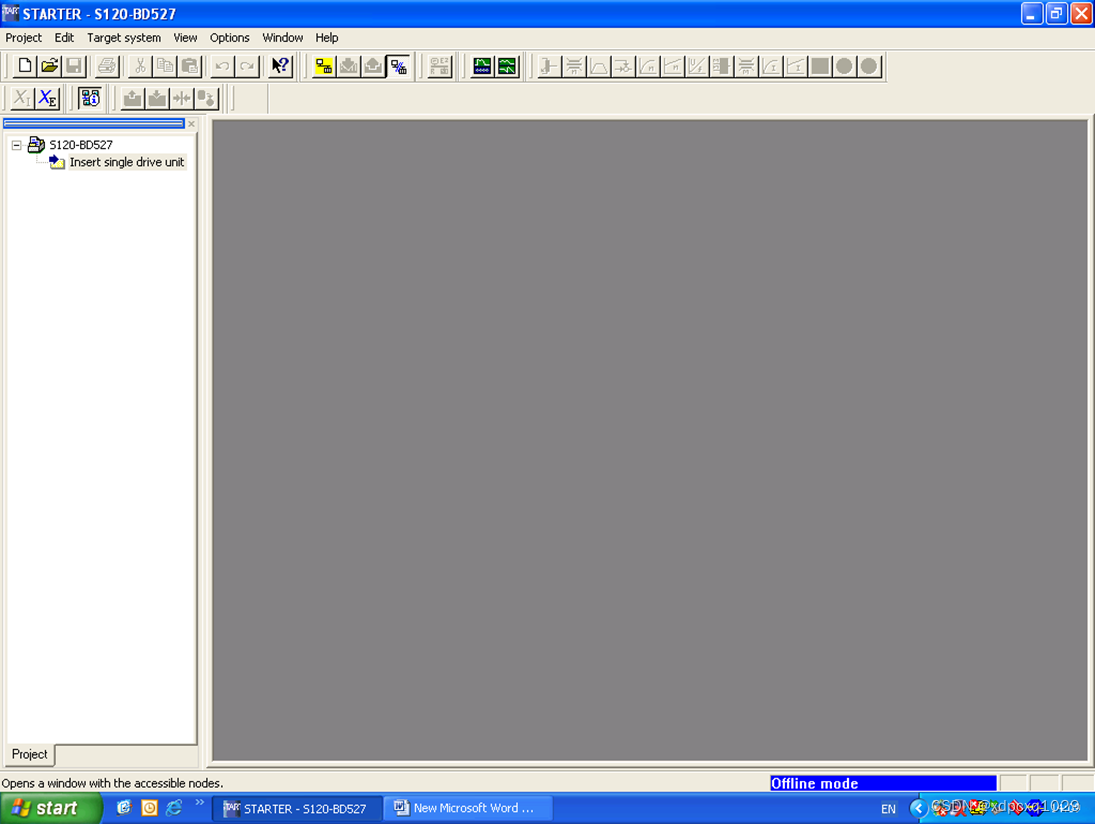

 新建项目,搜索站地址及CU版本

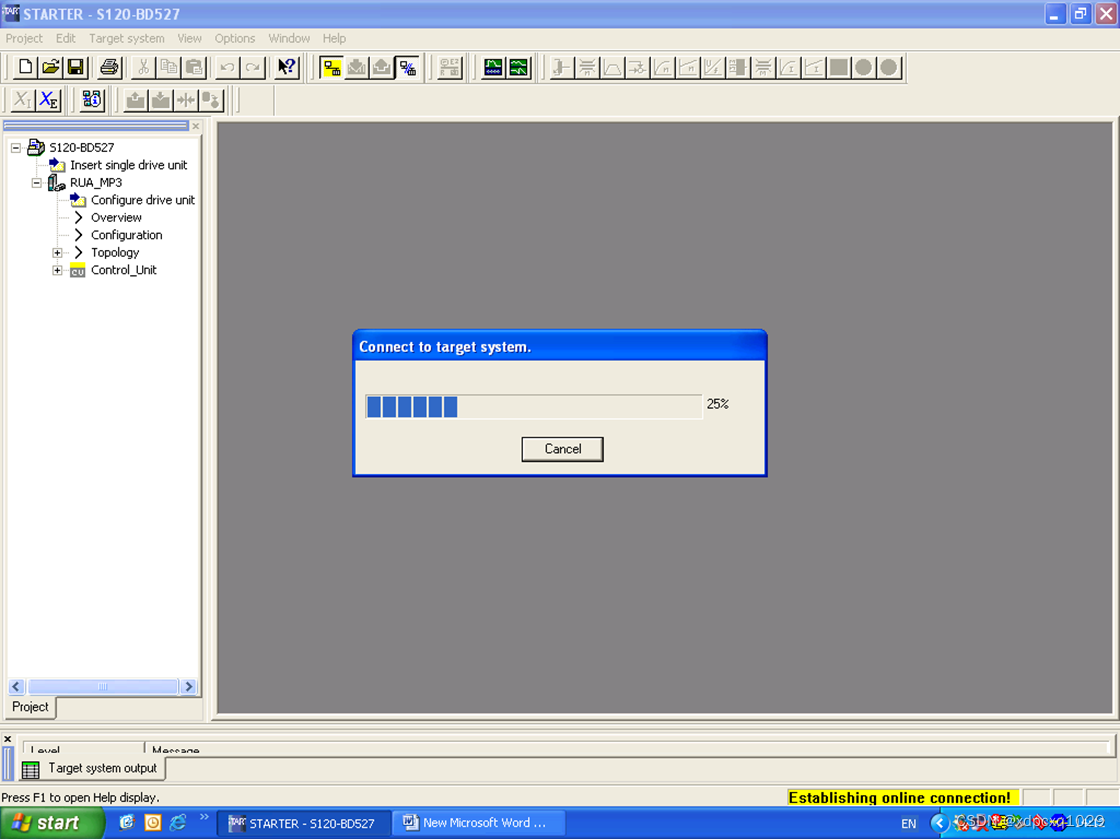

联机在线

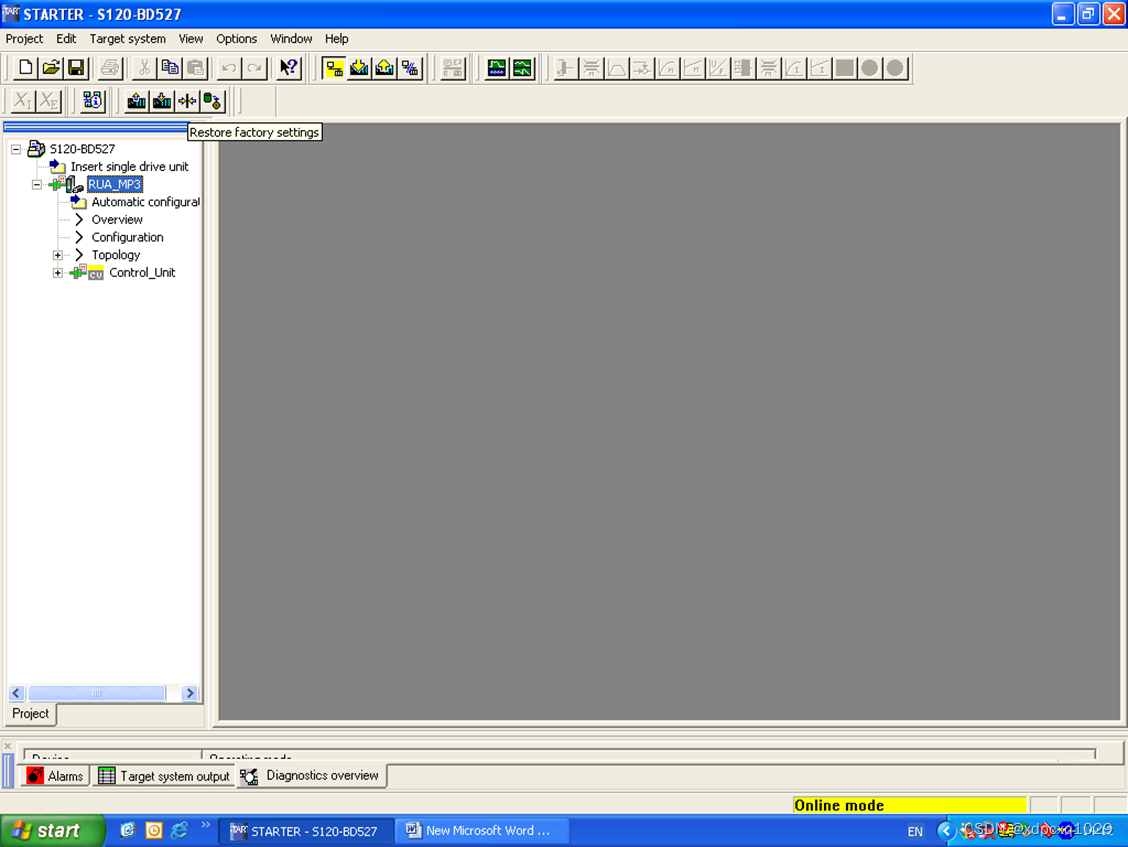

恢复工厂设定值

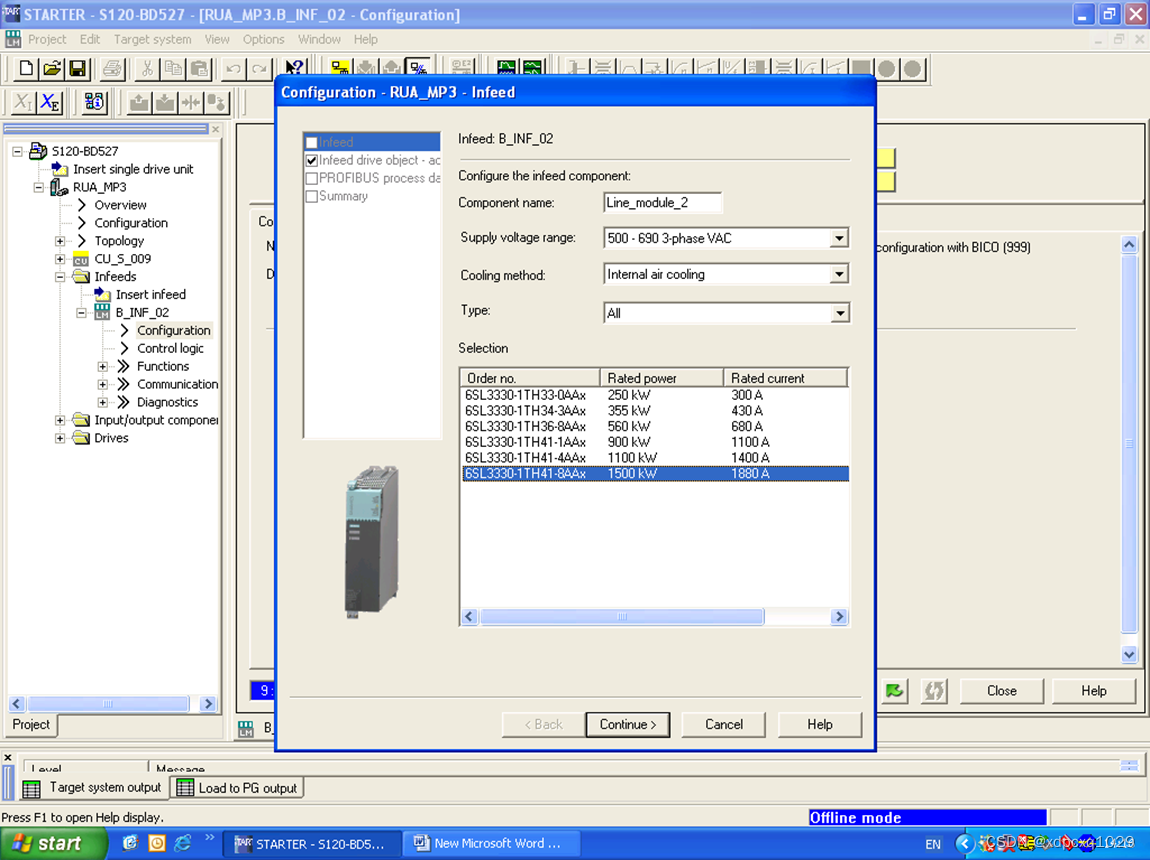

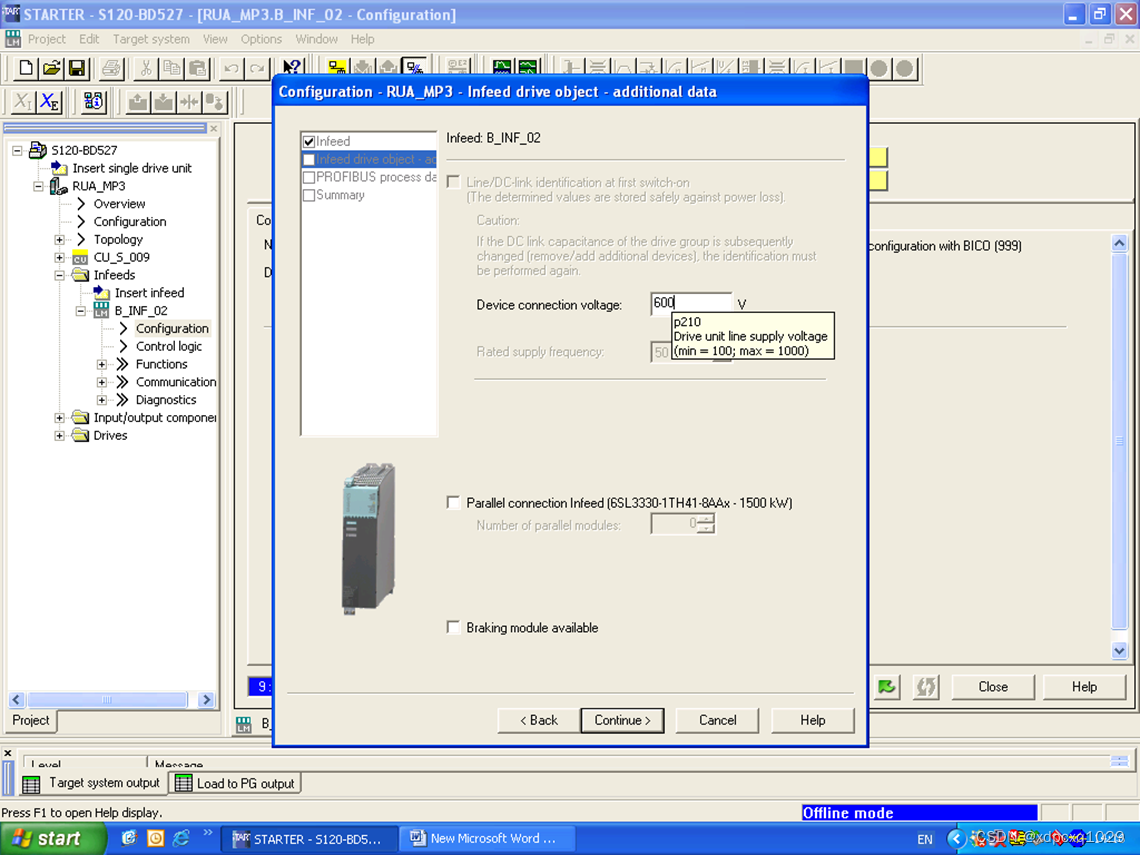

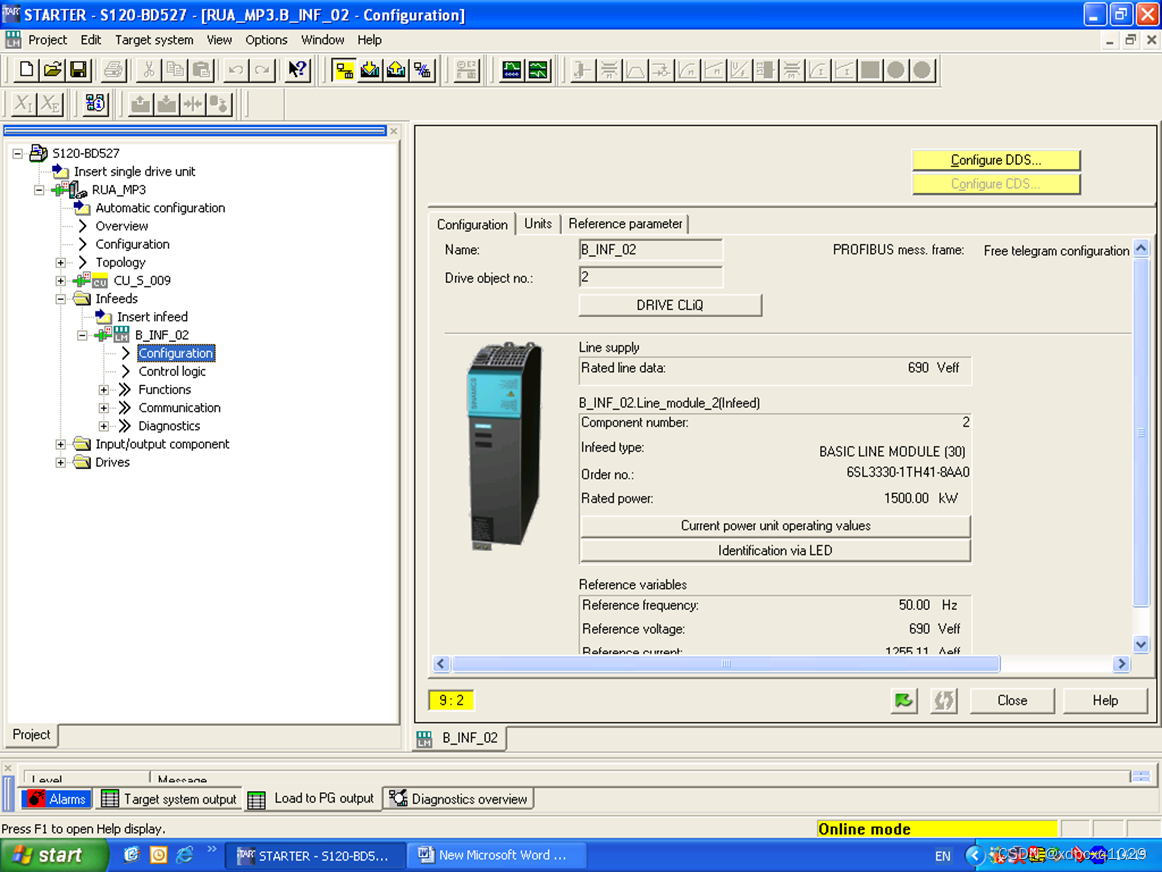

自动配置离线配置整流单元选择整流单元型号正确填写进线电压

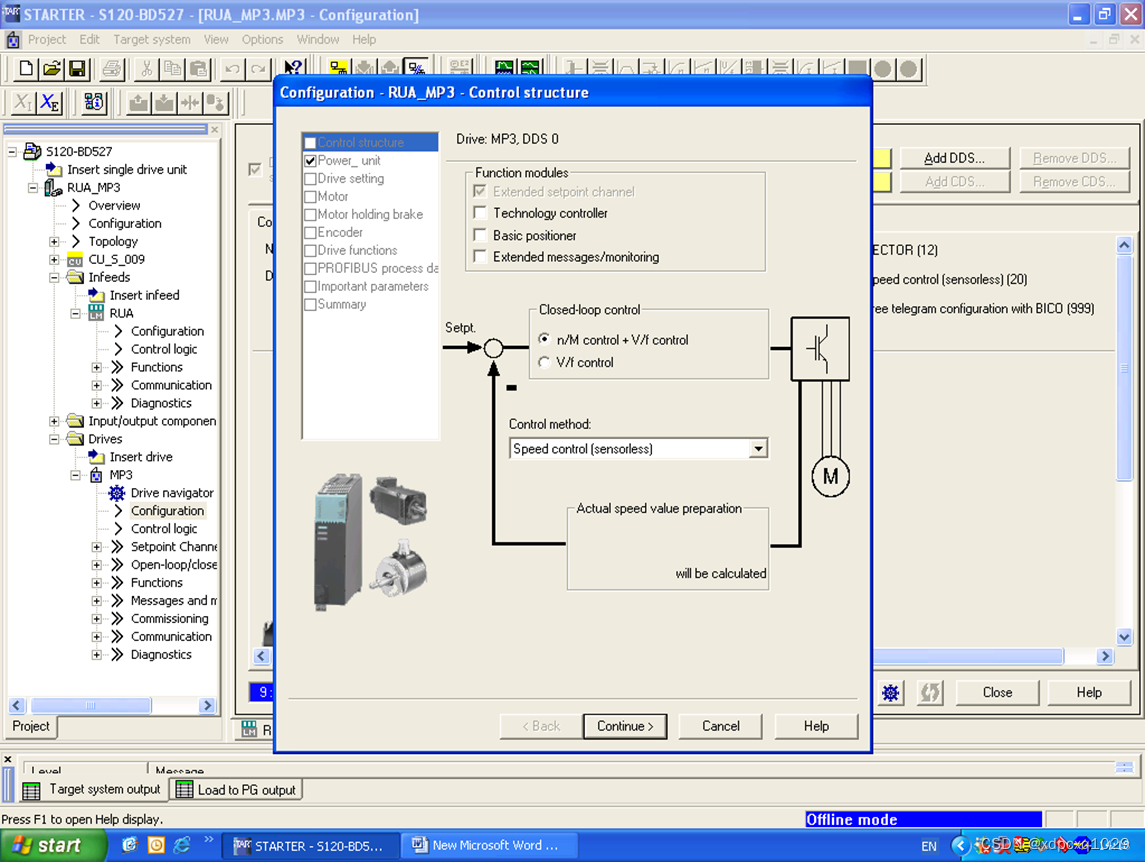

离线配置逆变单元选择控制方式

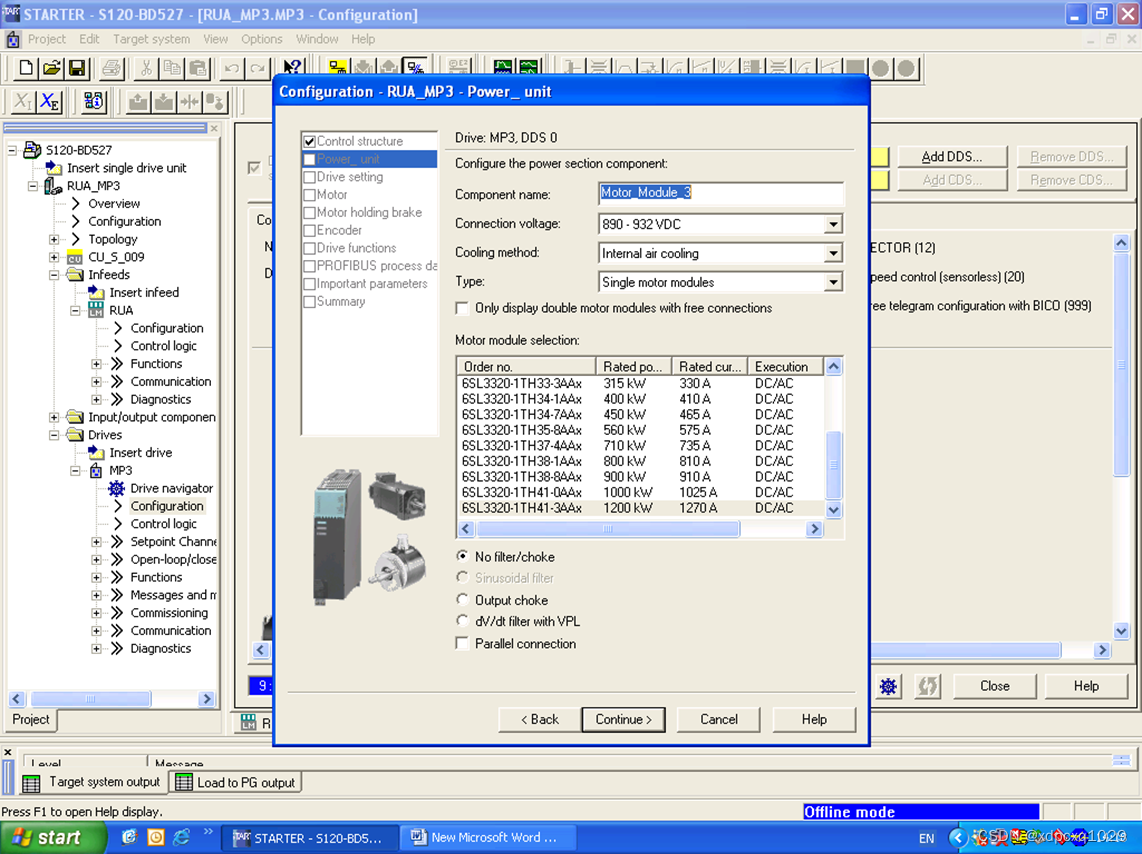

选择逆变单元型号

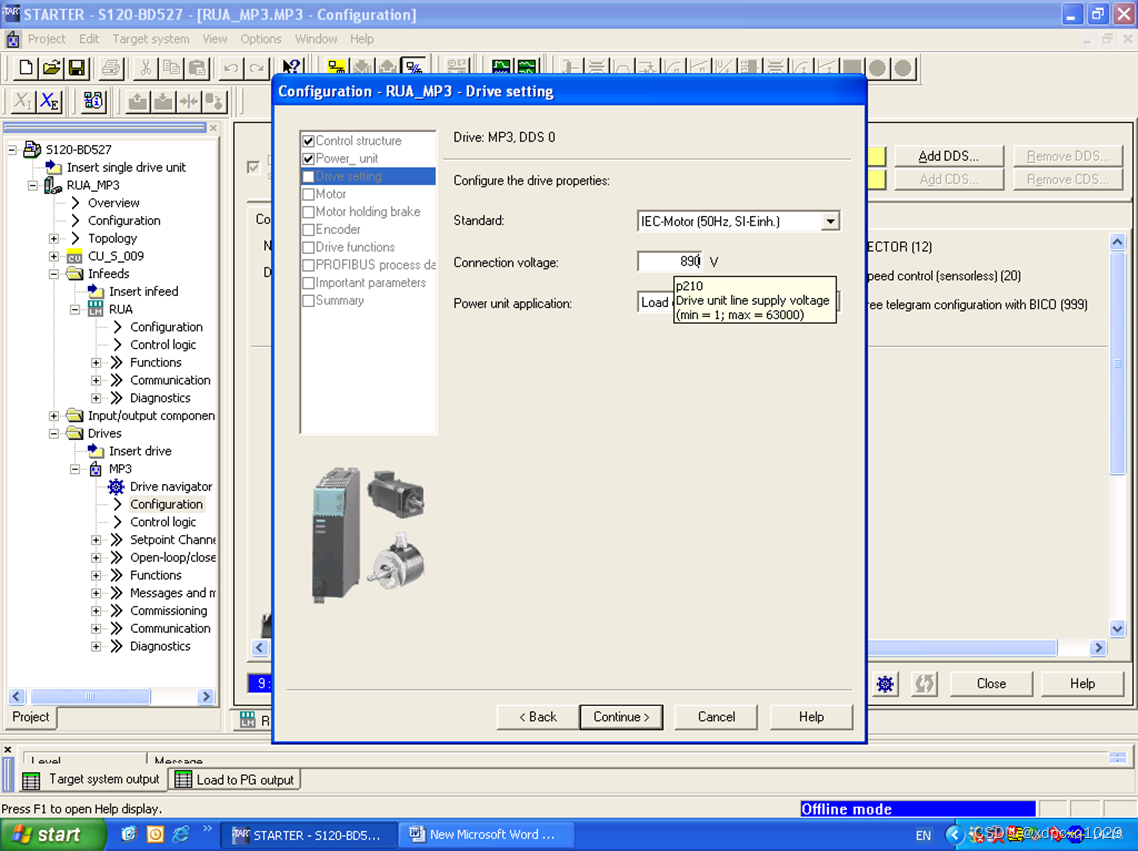

填写直流母线电压

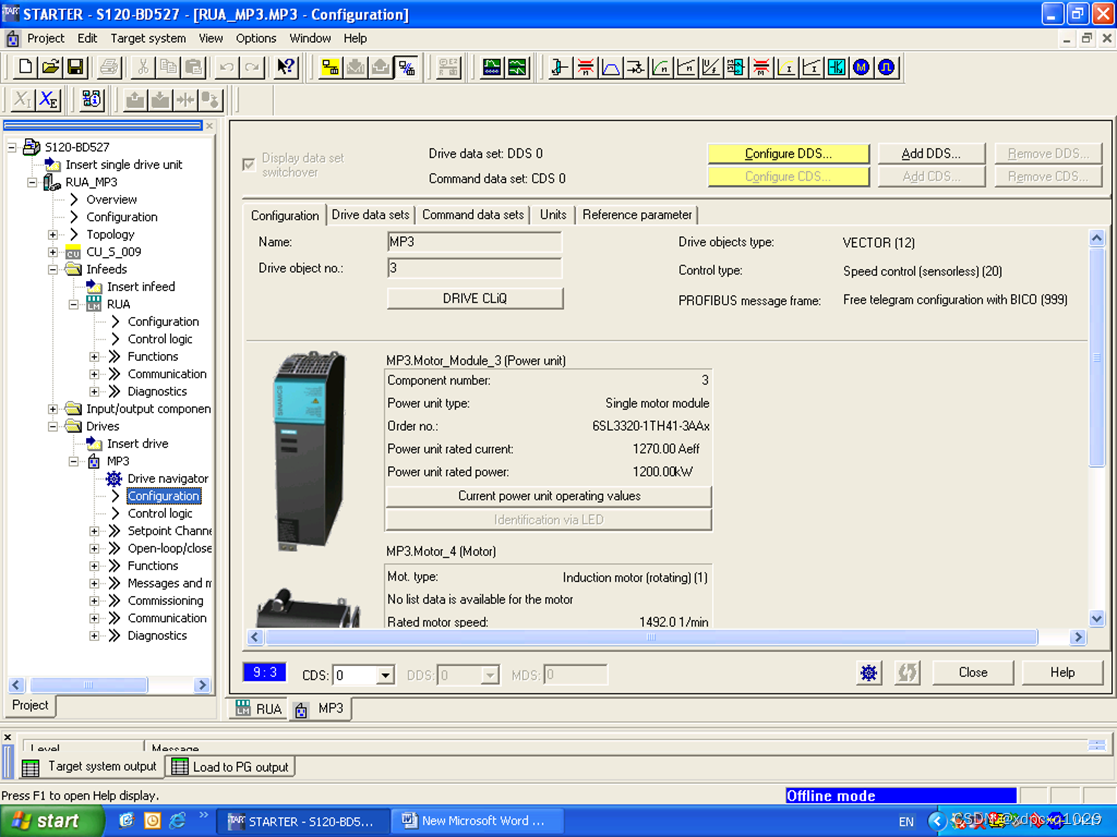

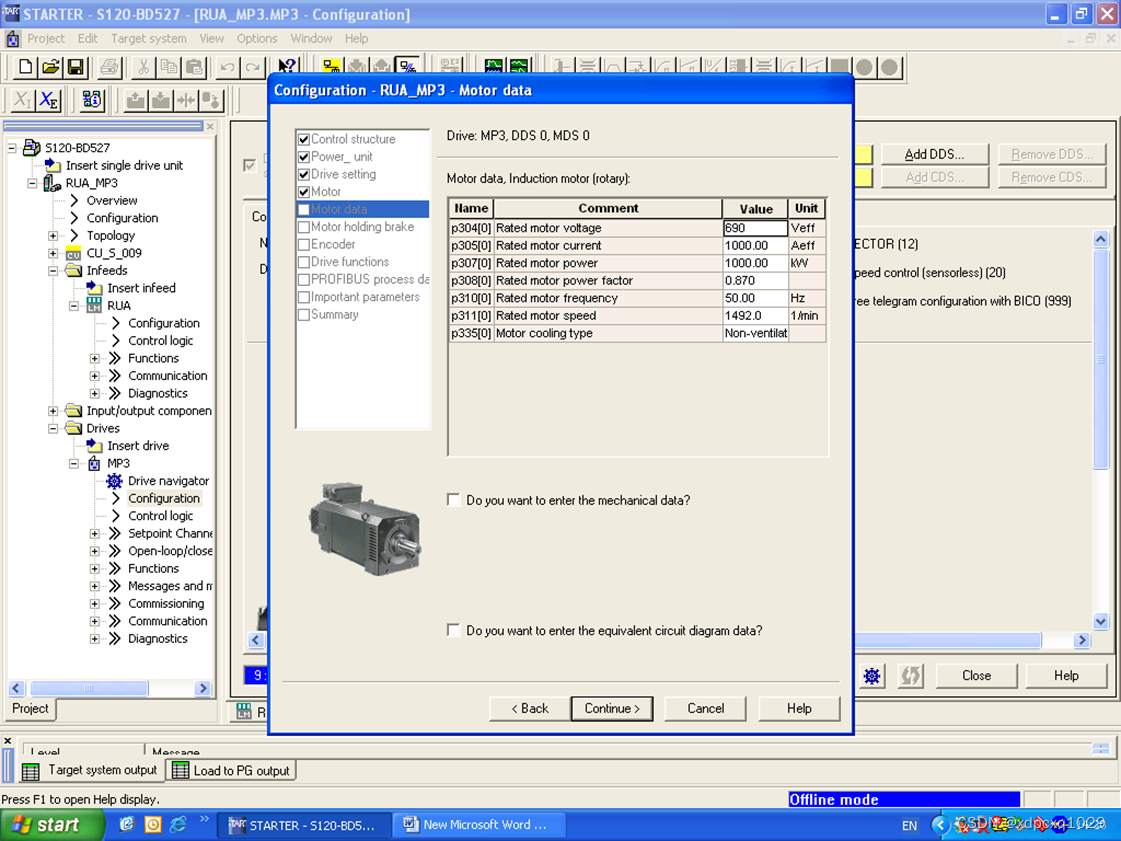

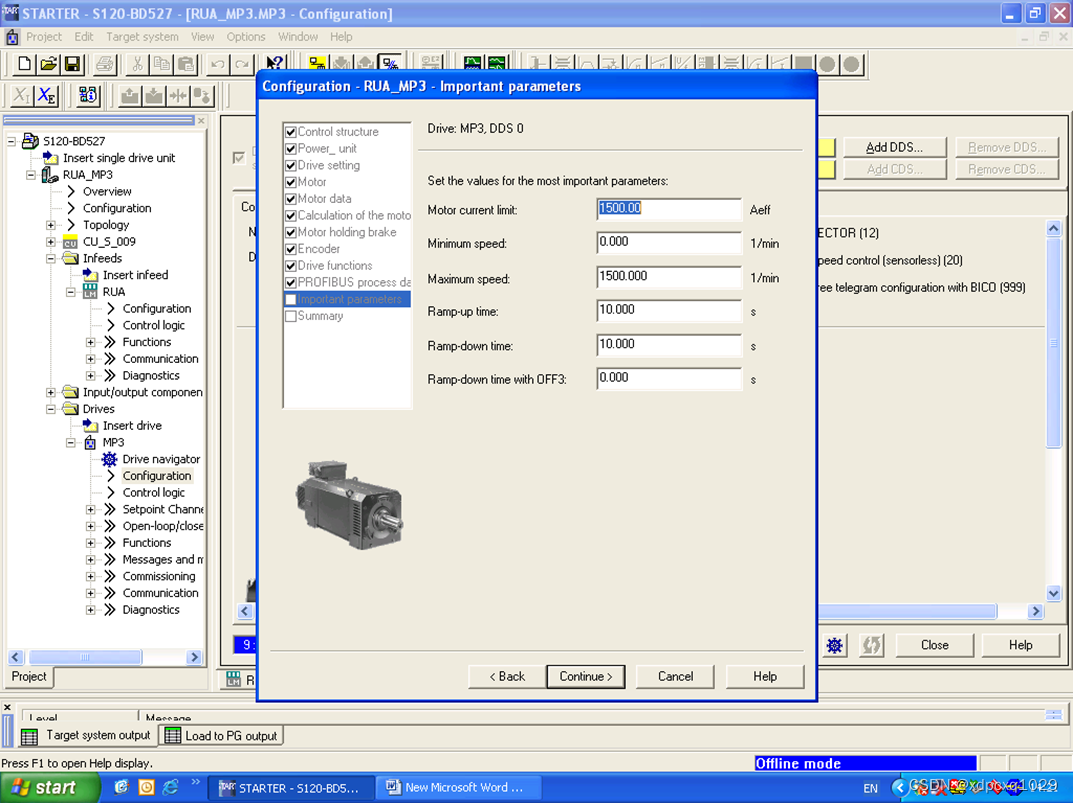

填写电机数据

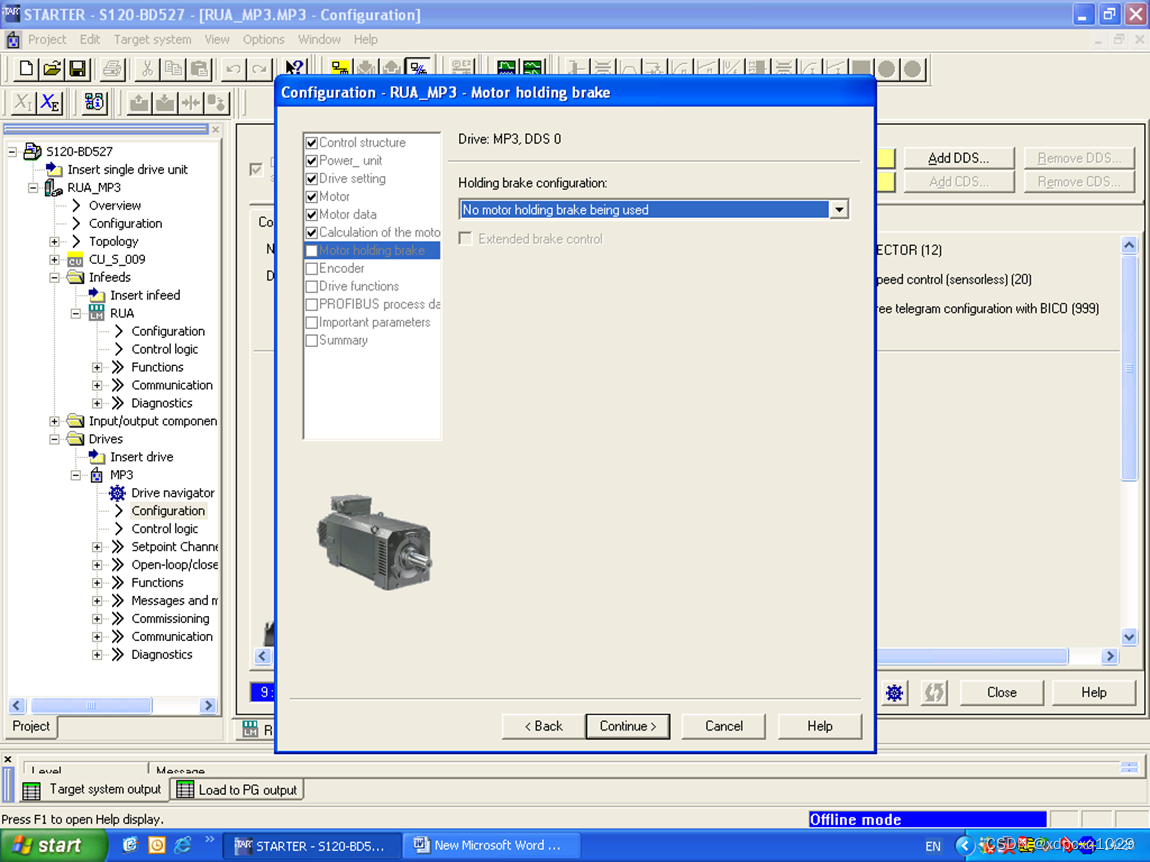

填写电机数据有无抱闸装置

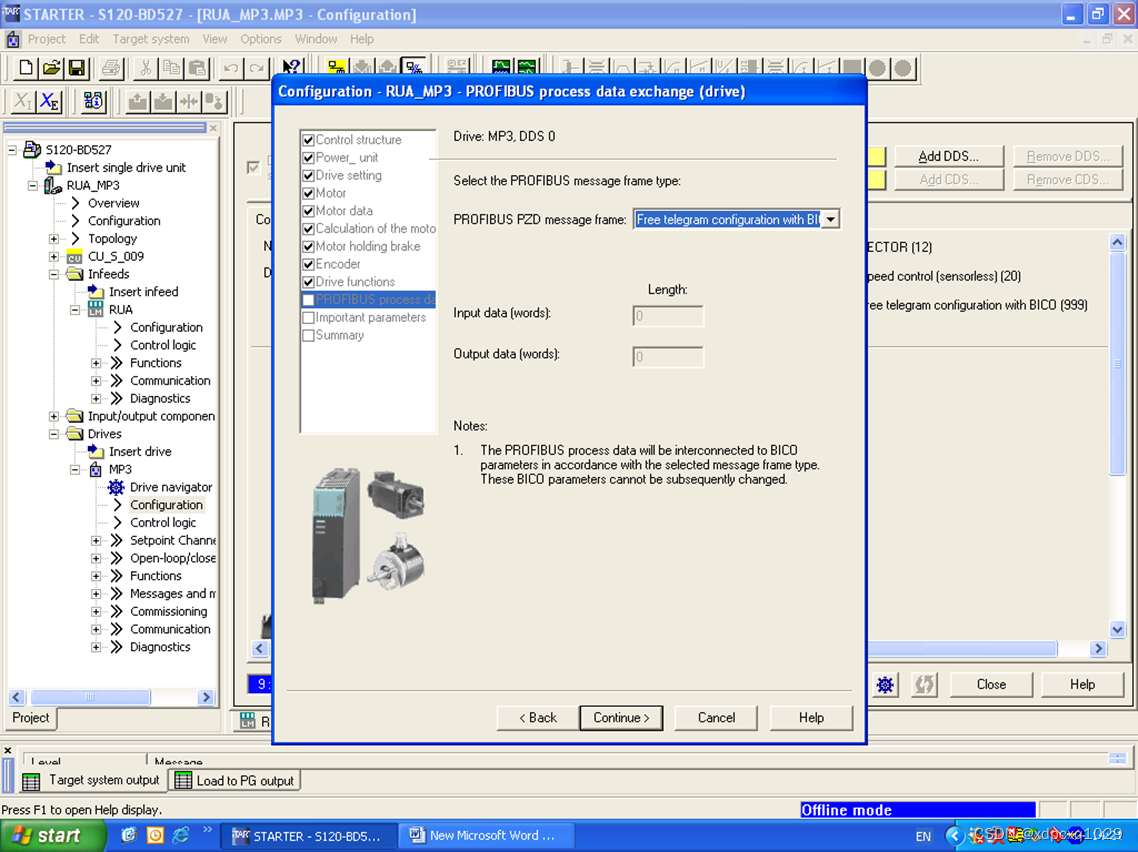

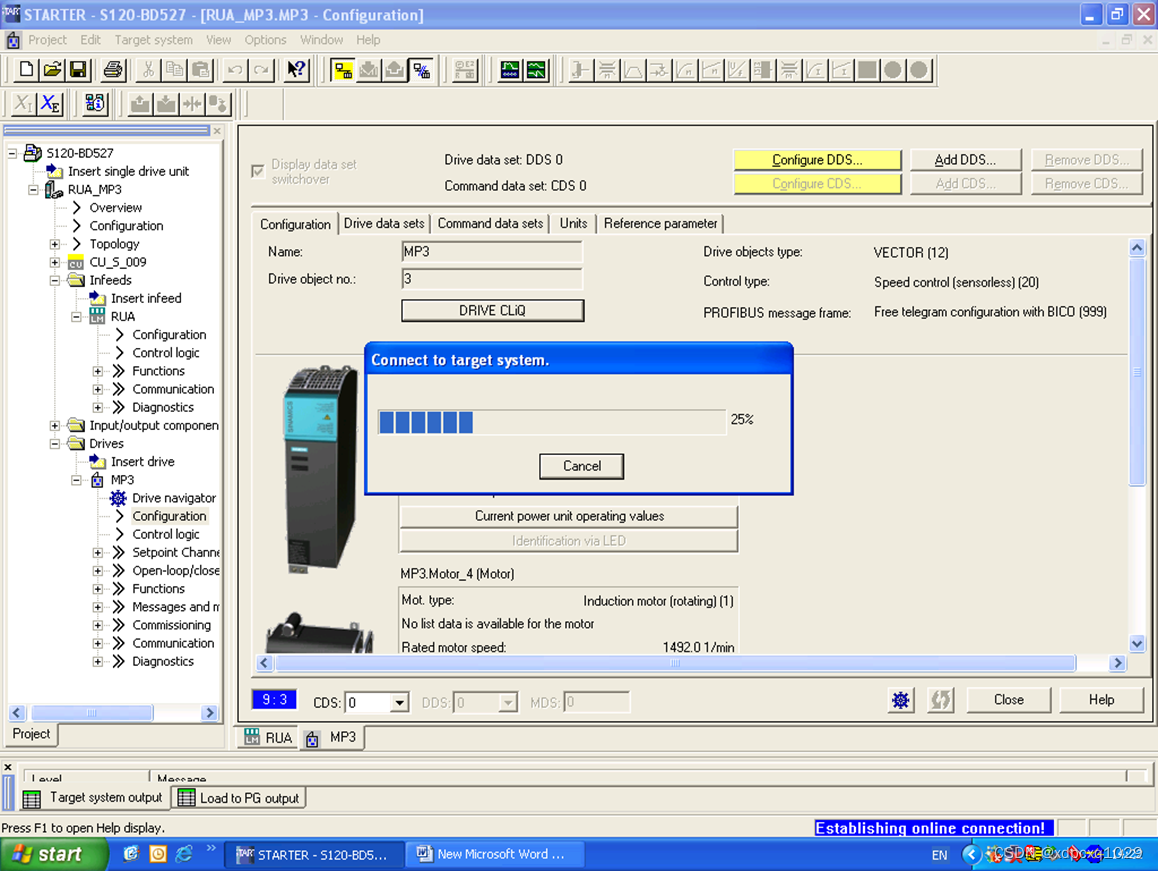

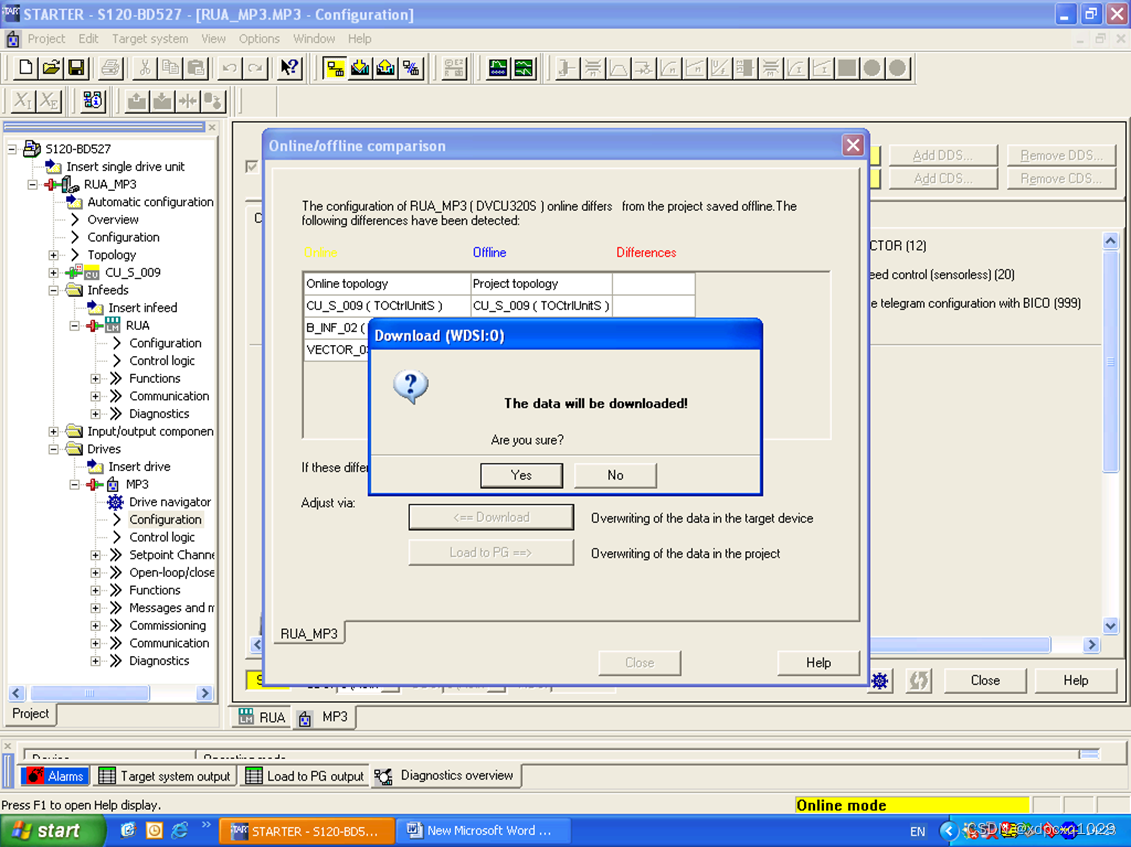

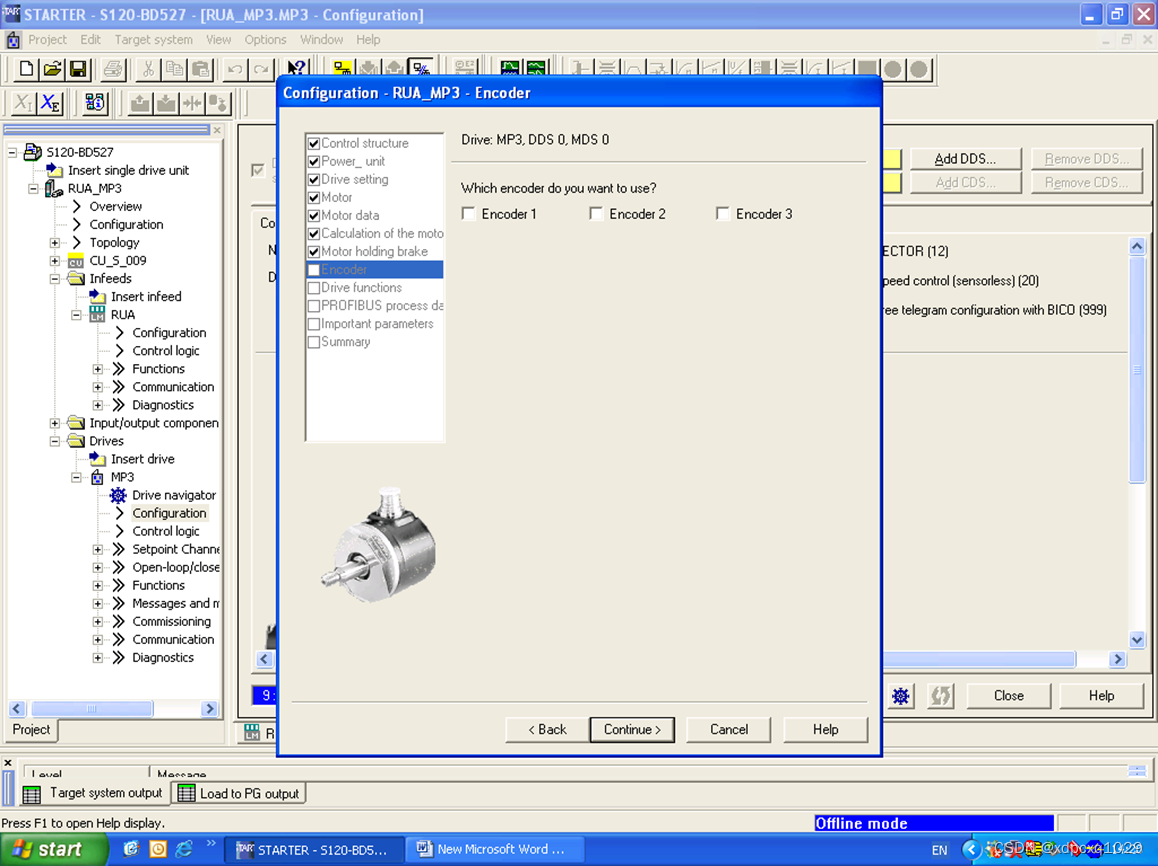

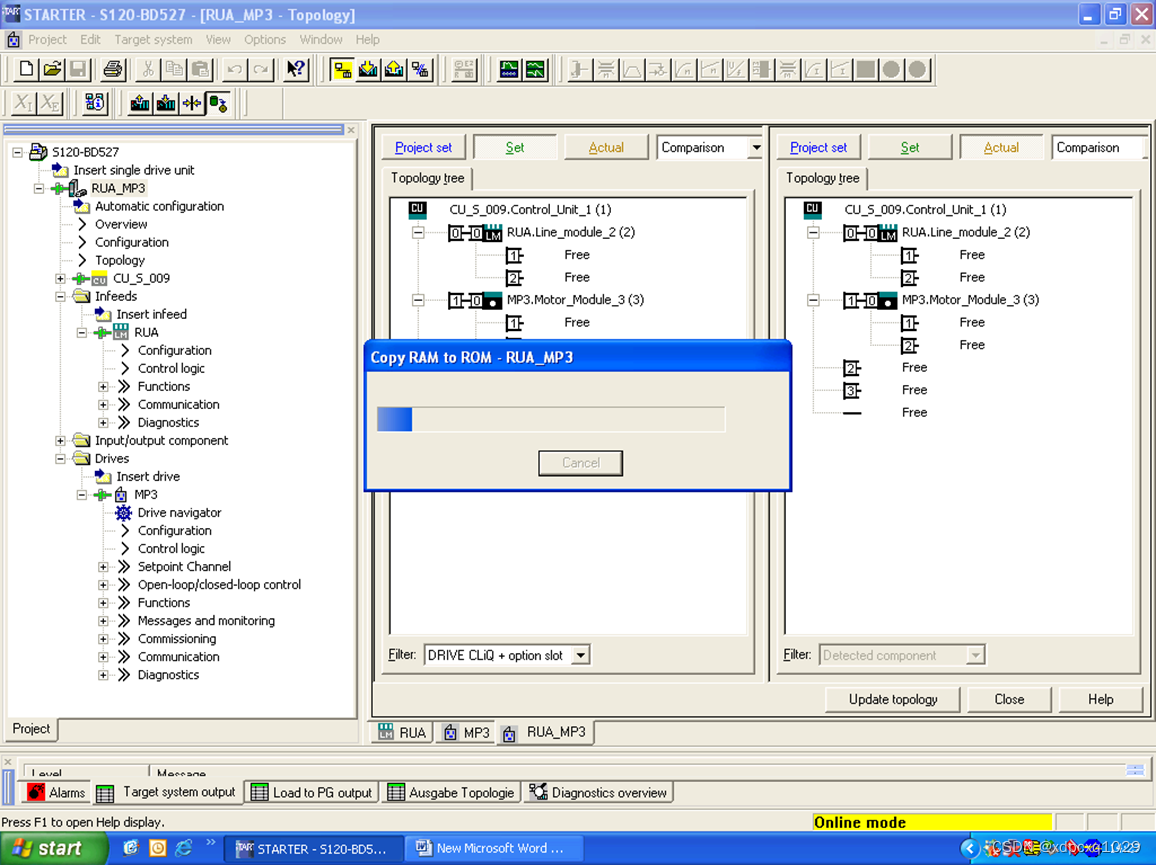

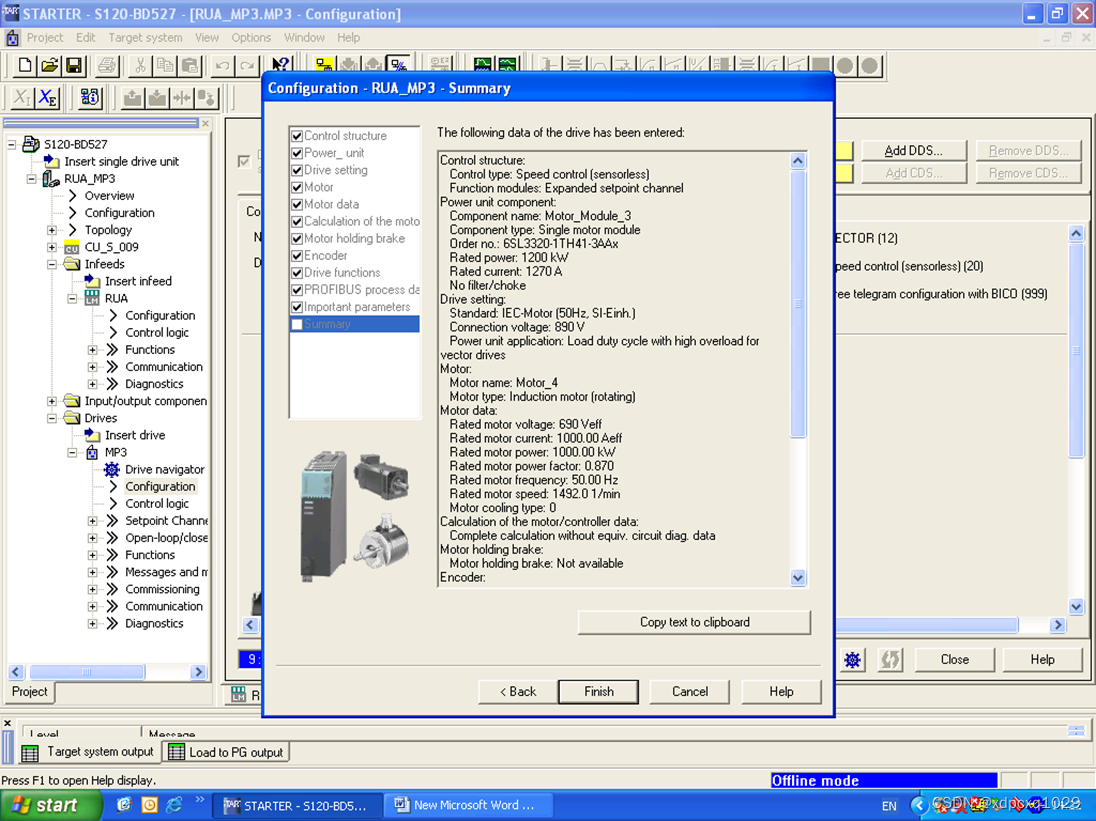

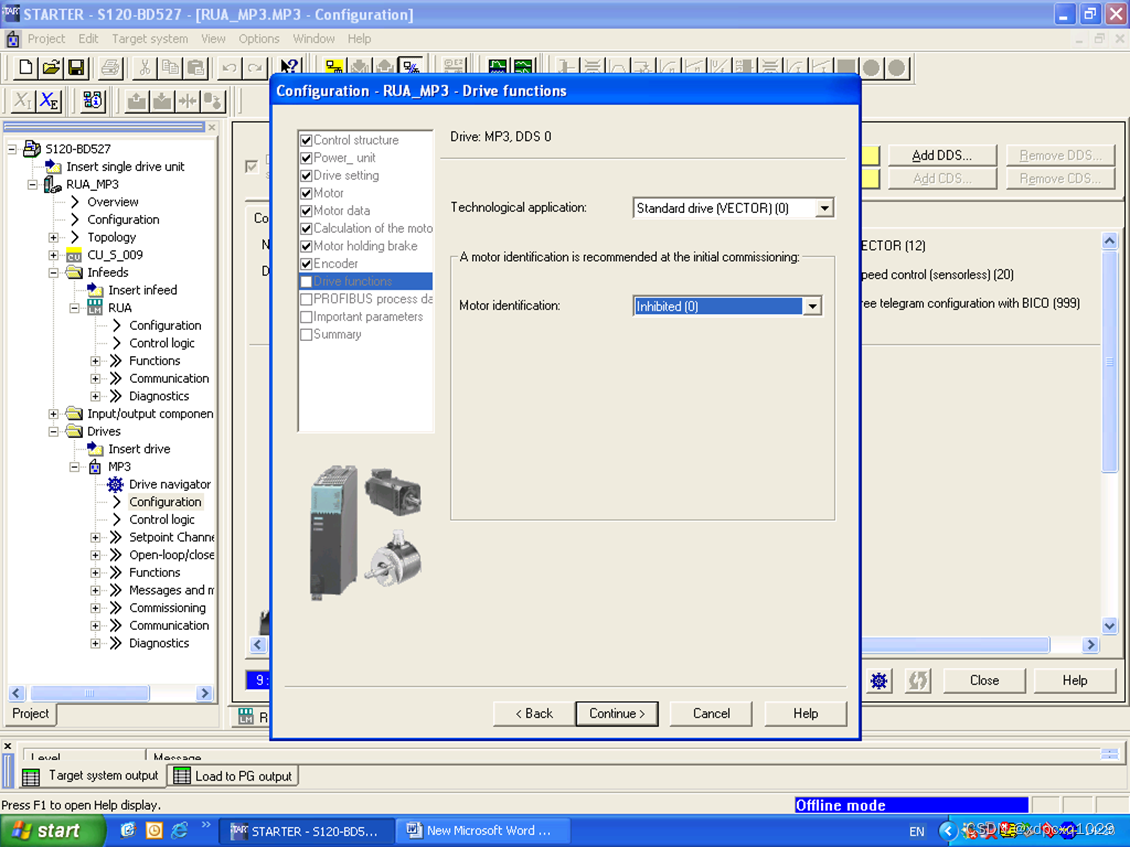

编码器参数填写电机辨识PROFIBUS通讯报文的设置(可先设定为自由报文)电机数据存盘,联机,下载存入CF卡

系统调试

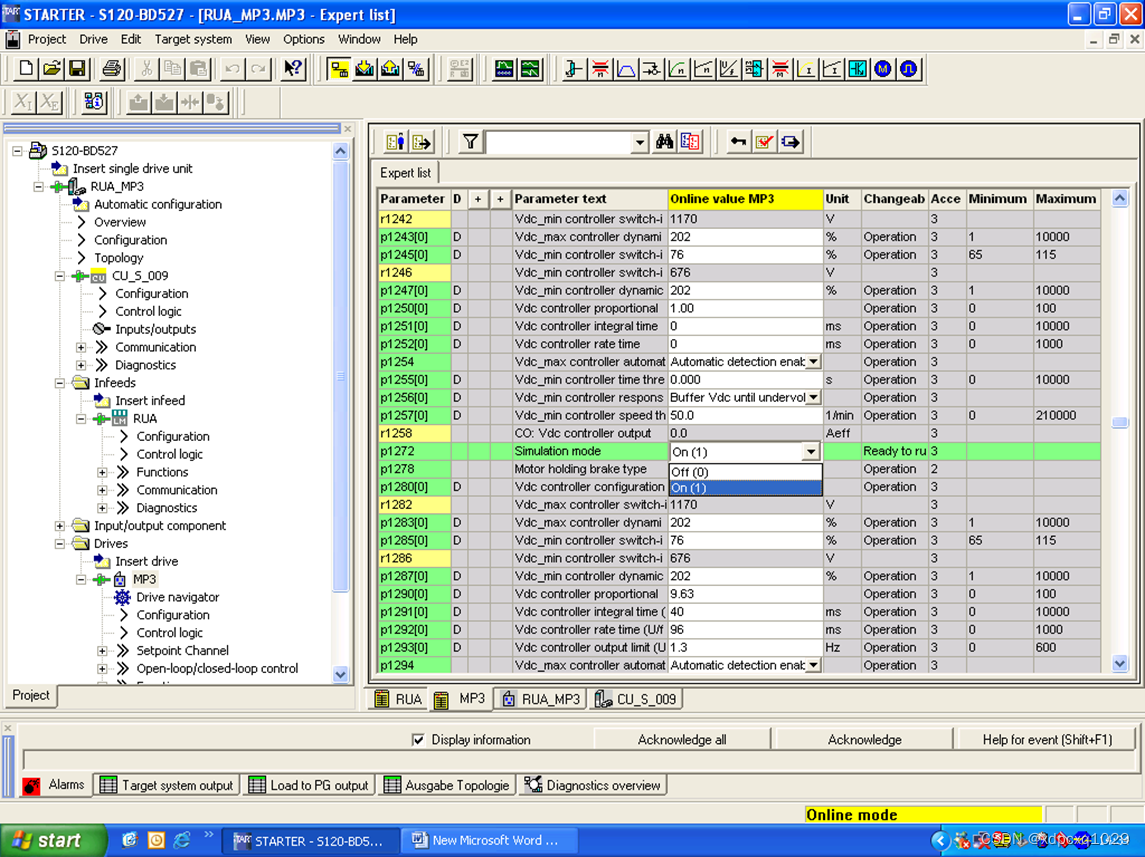

逆变的模拟调试(P1272,调试完成应取消)

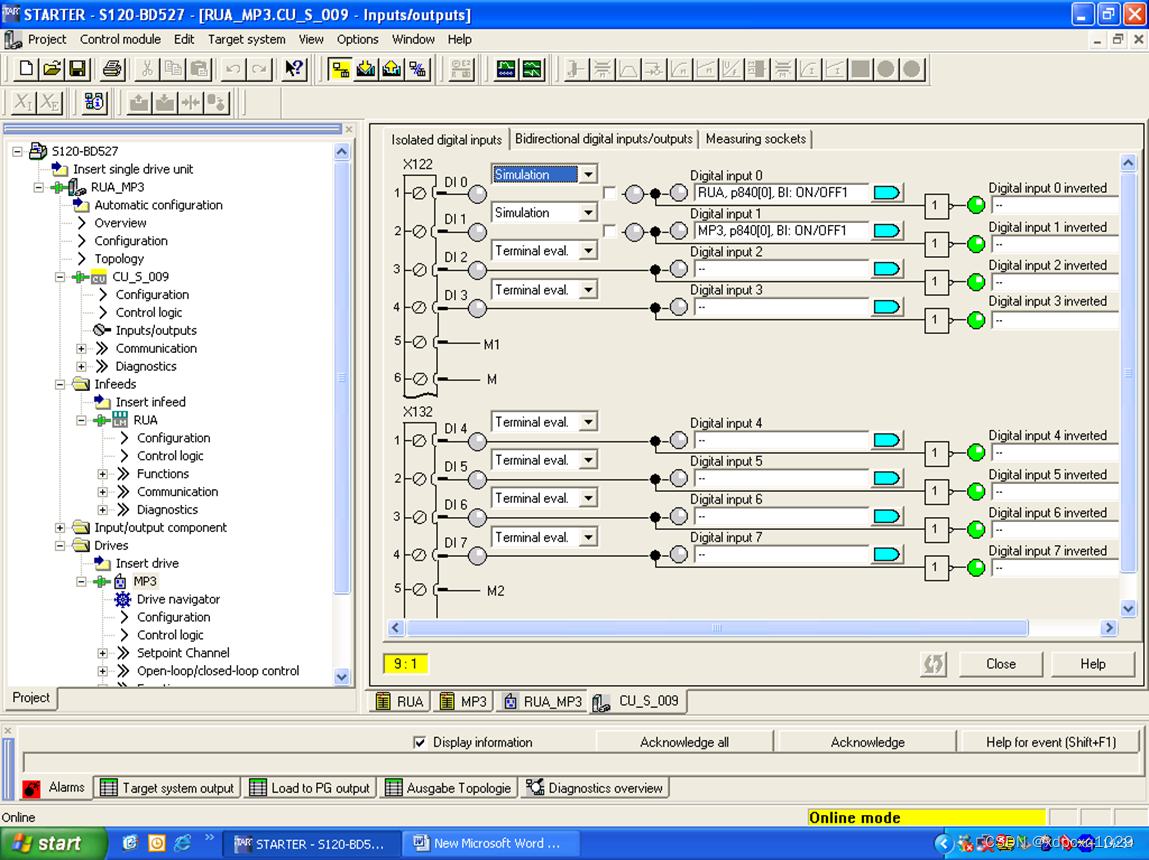

CU端子模拟调试图

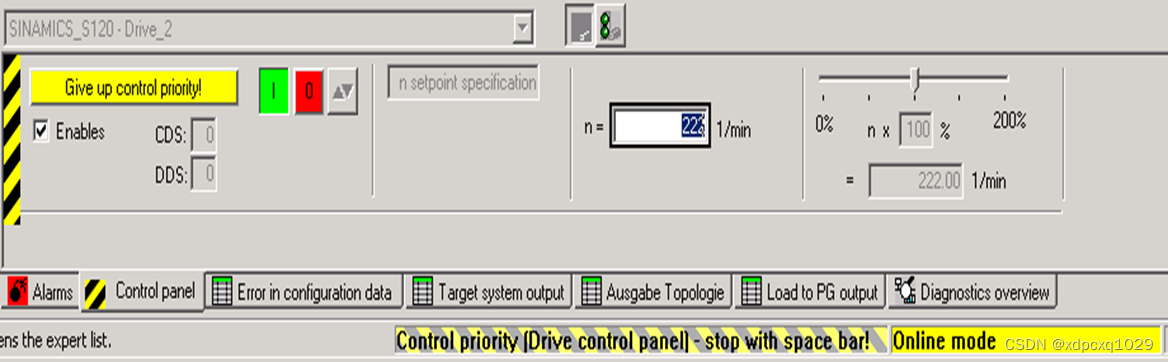

Starter软件内调试面板。

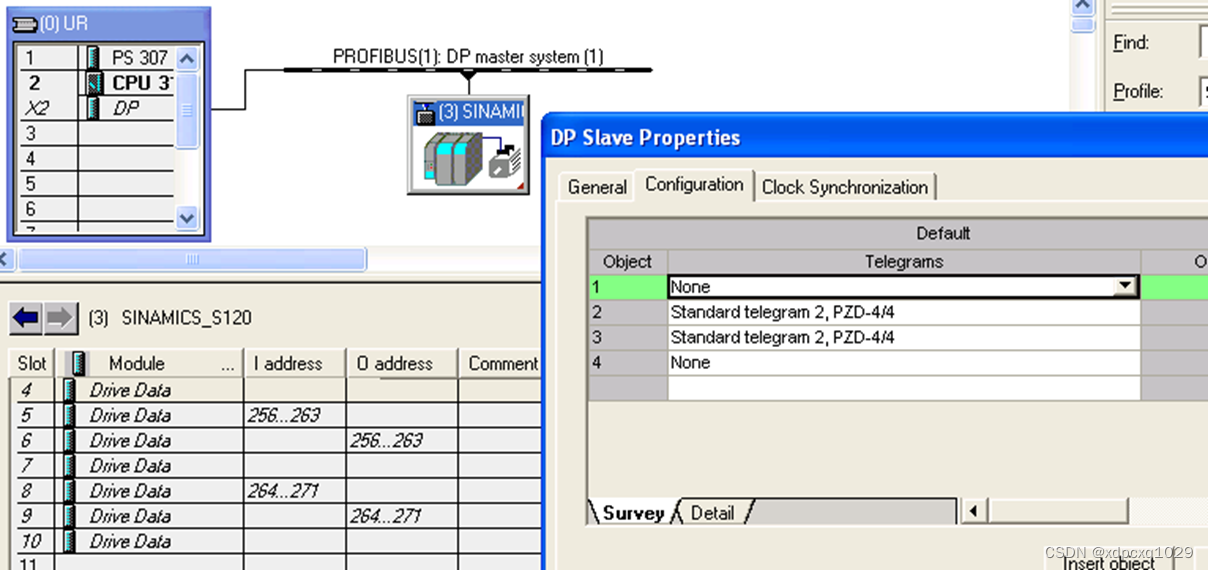

上位DP通讯设定。

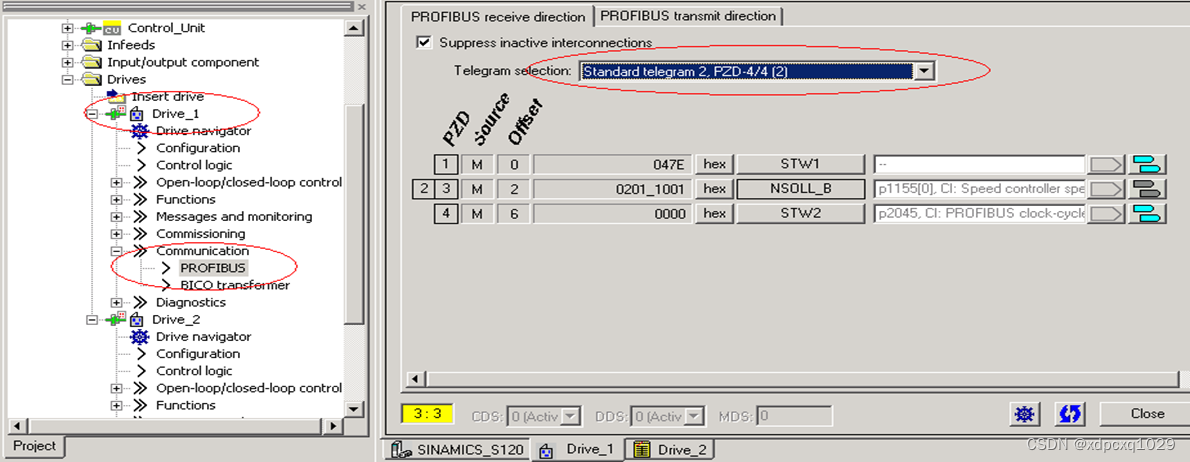

S120DP通讯设定

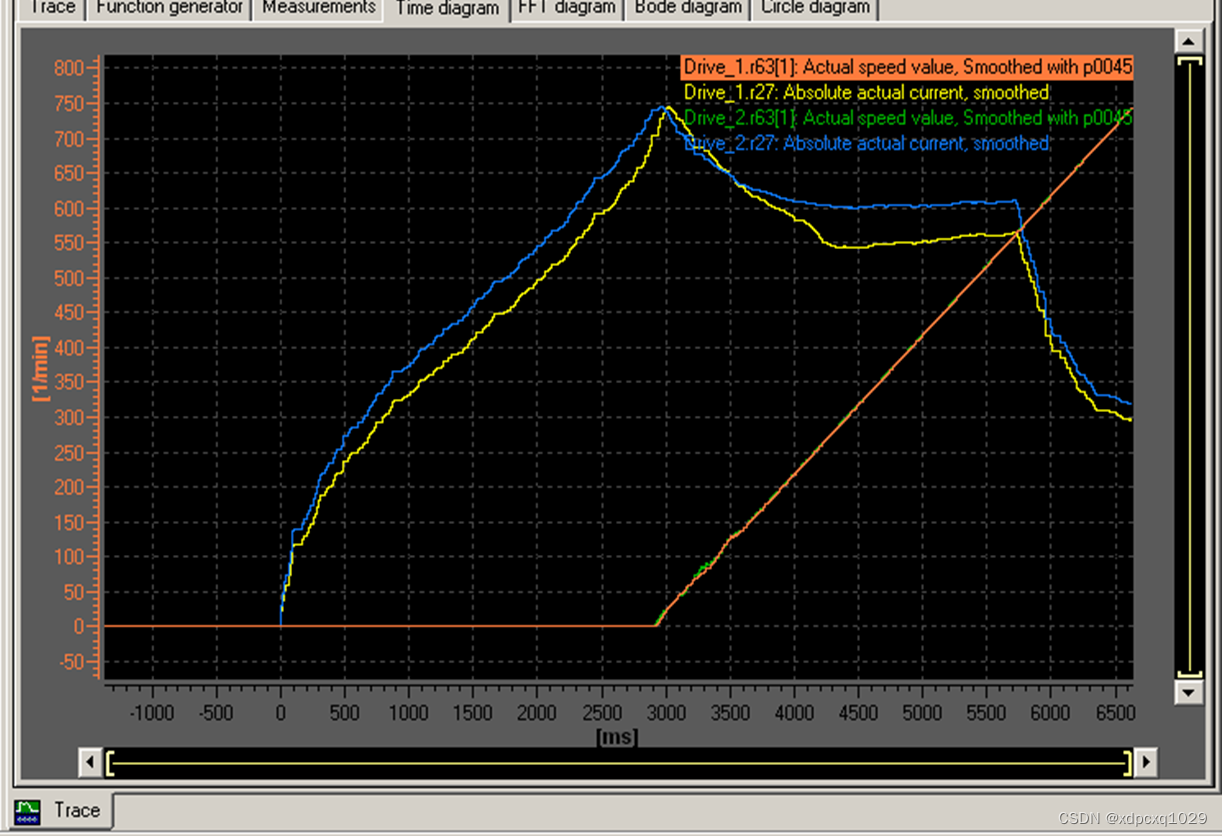

使用Trace功能,可以很方便地监测逆变器的工作状态

逆变单元调试:
1.
P1910静态优化,=1&3
2.P1960动态优化,无编码器=1&3,带编码器=2&4
3.当系统配置有制动单元时,应设置P1240=0
4.如故障无法复位,可试用P2100/2101将其屏蔽;
5.主从控制时,将主装置的r79给定到从装置的P1503,从装置的命令源来自主装置的r898.0,改变从装置的P1501可实现其速度控制与转矩控制的切换;
6.CDS参数组切换用P810DDS参数组切换用P820
7.加减速时间P1120P1121;最小频率P1080,最大频率8.P1082,频率主给定P1070,正反转P1113,力矩限幅P1522P1523
9.P491切换编码器控制
