快速放电电路串联电阻的计算与选择

目录

一、放电电路及LTspice仿真

二、放电过程中串联电阻上的功率

 三、放电电阻的选择

四、实测结果与仿真结果对比：

总结

---

一、放电电路及LTspice仿真

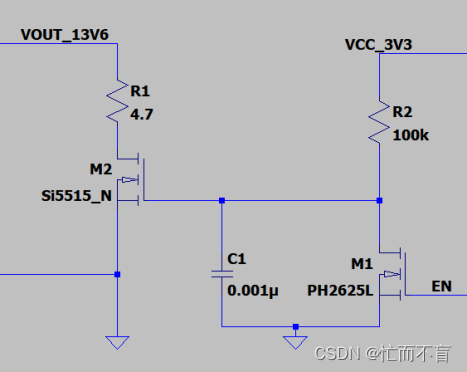

    一种比较实用的放电电路如下图所示，需要放电的电源为VOUT_13V6，正常工作时EN为高，MOS管M1导通，M2截止。下电时，将EN拉低，M1截止，VCC_3V3通过R2给C1充电，从而让M2导通，VOUT_13V6通过R1放电。R2与C1构成的RC电路可以用于调整下电时序，可以根据需要选择合适的值。R2值不宜太小，否则正常工作时漏电大。

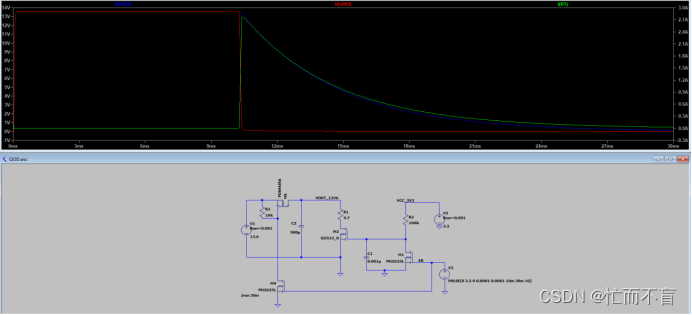

     构建LTspice仿真模型并仿真结果如下图所示：其中蓝色为VOUT_13V6波形，绿色为R1上的电流。

     由上图可以看到，下电过程中电阻R1上的最大电流为2.76A，从而可以计算出峰值功率为13.6*2.76=37.53W。下电时间（VOUT_13V6下降90%的时间）约为10ms，4.98ms@67%。

    下电过程中，电阻R1上的功率会很大，且持续时间比较长。电阻很容易过热损坏，而且实际应用过程中，我们也遇到了这样的问题。那么，怎么选择合适的放电电阻呢，电阻的值和额定功率选多少比较合适？

二、放电过程中串联电阻上的功率

    应该很容易看出，放电电路就是负载电容与串联电阻组成的RC电路，RC放电过程中电容两端电压计算公式为：

V（t）=V0*exp(-t/RC))

    从而可以得到电阻两端的功率计算公式（忽略MOS管M2的导通压降）为
