NR的帧结构以及子载波间隔、时隙、符号

目录



一、帧,子帧的概念

二、NR帧结构

三、子载波间隔,时隙和符号


一、帧,子帧的概念

NR中定义帧(radios frame)的长度为10ms,每帧分为同样的两个半帧(half frame),每个半帧为5ms,每帧又可以分为10个子帧(subframe)。

二、NR帧结构

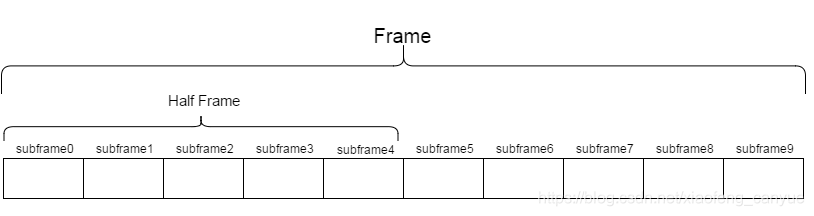

NR的无线帧结构如下图:

子帧0~4为前半帧,子帧5~9为后半帧,每个子帧为1ms

三、子载波间隔,时隙和符号

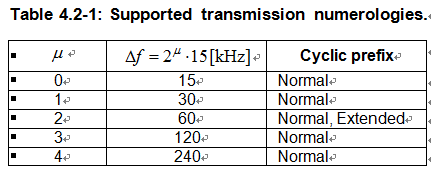

在LTE中子载波间隔为固定的15KHZ,而NR是更加灵活的子载波间隔,即5中可选的子载波间隔,15KHZ,30KHZ,60KHZ,120KHZ,240KHZ。

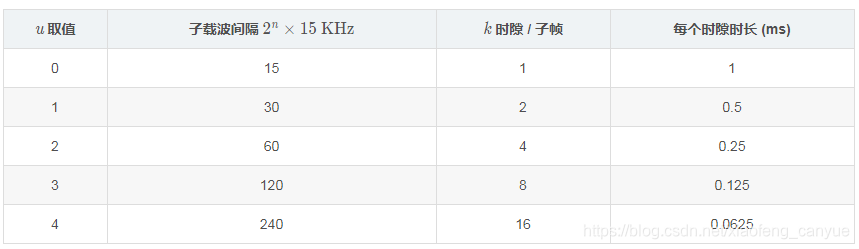

时隙(slot):LTE系统中,一个子帧有两个时隙,但是在NR系统中时隙长度取决于子载波间隔,子载波间隔越宽,时隙的持续时间就越短。NR系统中每个子帧到底有多少个时隙取决于参数u,其取值有5个,即 0, 1, 2, 3, 4。

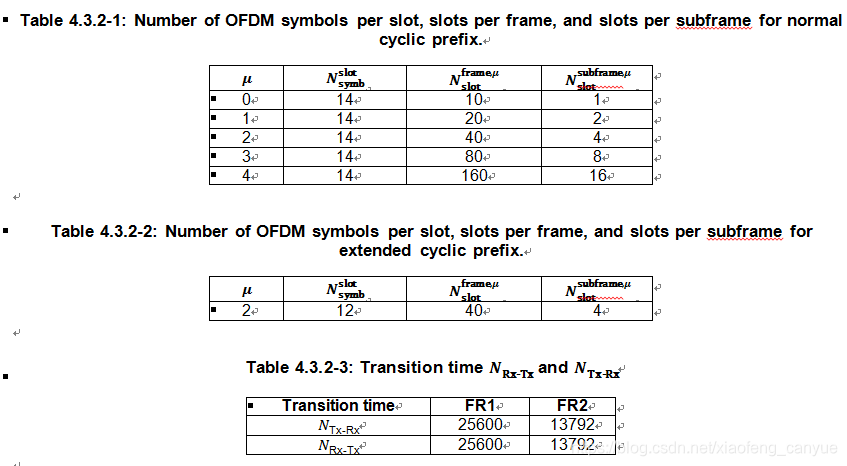

符号(symbol):正常CP情况下,每个slot包含14个符号,扩展CP情况下每个slot含有12个符号。

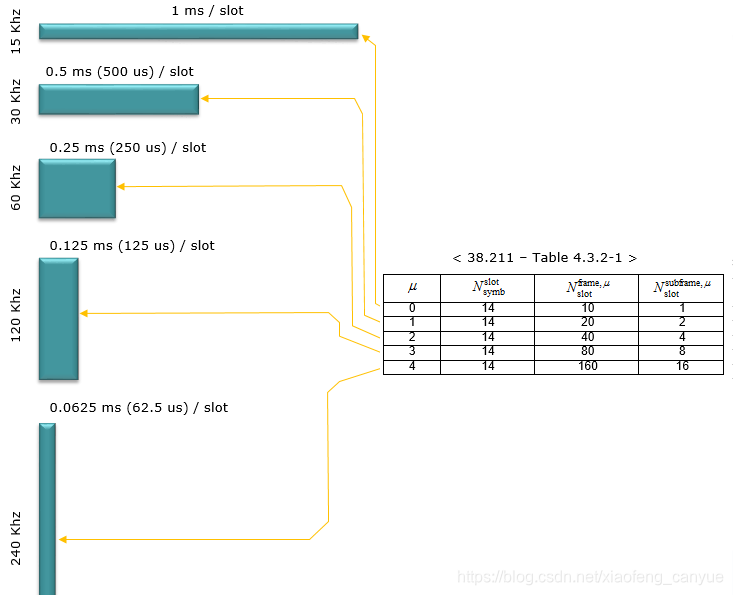

当子载波间隔变大时,每个symbol的时长也变短,相应的slot的长度也随之变小。15kHz子载波时,slot为1ms;30kHz子载波时,slot为0.5ms。



在为eMBB场景选择5G NR帧结构选项时,必须充分理解各选项的特性及其适用场景。以下是基于当前可用资料的详细解答: 参考资源链接:[5G无线帧结构详解:关键点与典型选项](https://wenku.csdn.net/doc/6401abfacce7214c316ea31a?spm=1055.2569.3001.10343) 首先,了解5G NR帧结构选项对于优化eMBB场景至关重要。5G NR引入了灵活的帧结构设计,以支持不同的应用场景数据速率需求。在eMBB场景中,重点在于提供高数据吞吐量低时延通信。 **Option 1**(2.5ms双周期)是最适合eMBB的选项之一,它为下行链路提供了更多的时隙,因此能够支持更高的数据传输速率。该选项中,载波间隔(SCS)可以是15kHz或30kHz,当SCS为15kHz时,一个slot包含14个符号;SCS为30kHz时,slot则包含14个符号。特殊帧(SS)配置包含上行导频时隙(UpPTS)、下行导频时隙(DwPTS)保护间隔(GP)。在Option 1中,SS可被用于长PRACH格式的发送,有助于增强上行覆盖。 **Option 2****Option 3**提供了更加紧凑的帧结构,分别对应2.5ms2ms的周期。这些选项通过减少特殊帧的数量以及调整下行上行时隙的比例,来满足特定的网络需求。例如,Option 3适用于需要快速数据传输的场景,但是其对特殊帧的支持较少。 在实际应用中,选择合适的帧结构选项需要综合考虑多个因素,包括但不限于设备的硬件能力、频谱资源、预期的用户量、网络覆盖范围以及服务质量(QoS)要求。例如,在高用户密度区域,可能更偏好于Option 1来支持大量设备的连接。 为了实现最佳的帧结构配置,需要根据实际网络性能测试结果用户反馈来不断调整。网络规划工具仿真软件可以帮助工程师评估不同配置在特定条件下的性能表现。 综上所述,选择合适的帧结构选项应基于对不同eMBB场景的深入分析,并且需要关注载波间隔的配置以及特殊帧的灵活运用,从而在满足高数据吞吐量的同时保持较低的时延。开发者网络工程师可以查阅《5G无线帧结构详解:关键点与典型选项》来获取更多关于5G NR帧结构设计配置的深入分析。 参考资源链接:[5G无线帧结构详解:关键点与典型选项](https://wenku.csdn.net/doc/6401abfacce7214c316ea31a?spm=1055.2569.3001.10343)
