AD18画PCB--修改过孔大小遇到的问题

已于 2025-02-05 20:37:42 修改
阅读量1.4k 收藏 11
点赞数 10
分类专栏： AD18学习专栏 文章标签： 学习
于 2024-09-03 00:20:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/xiaojin511025/article/details/141833386
版权

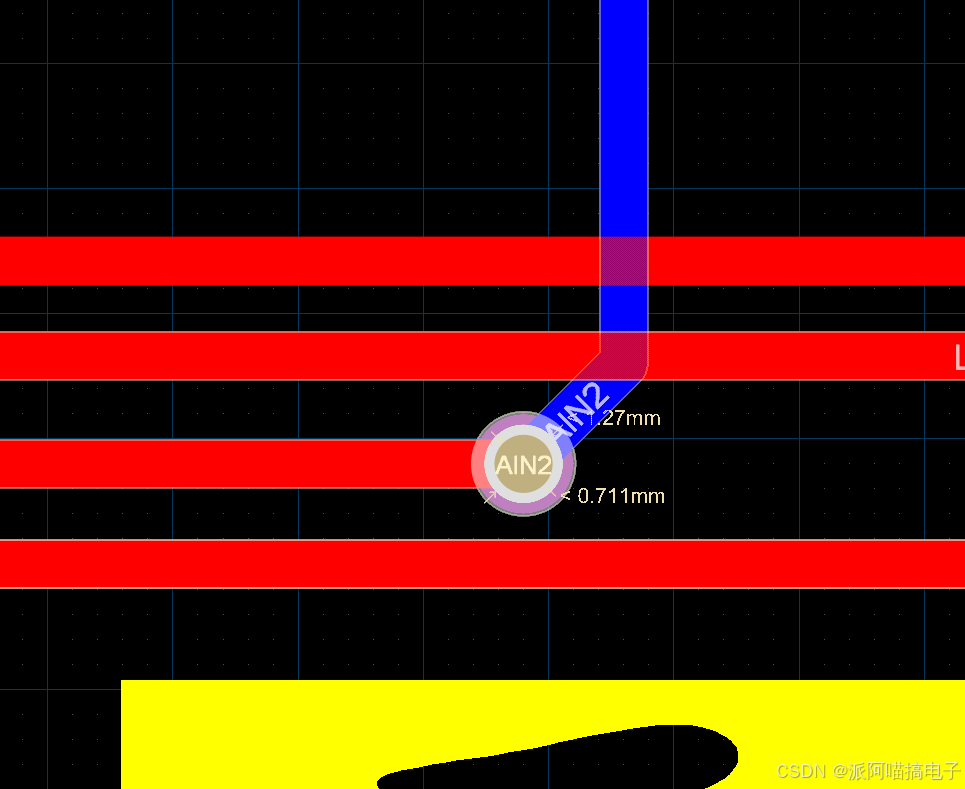

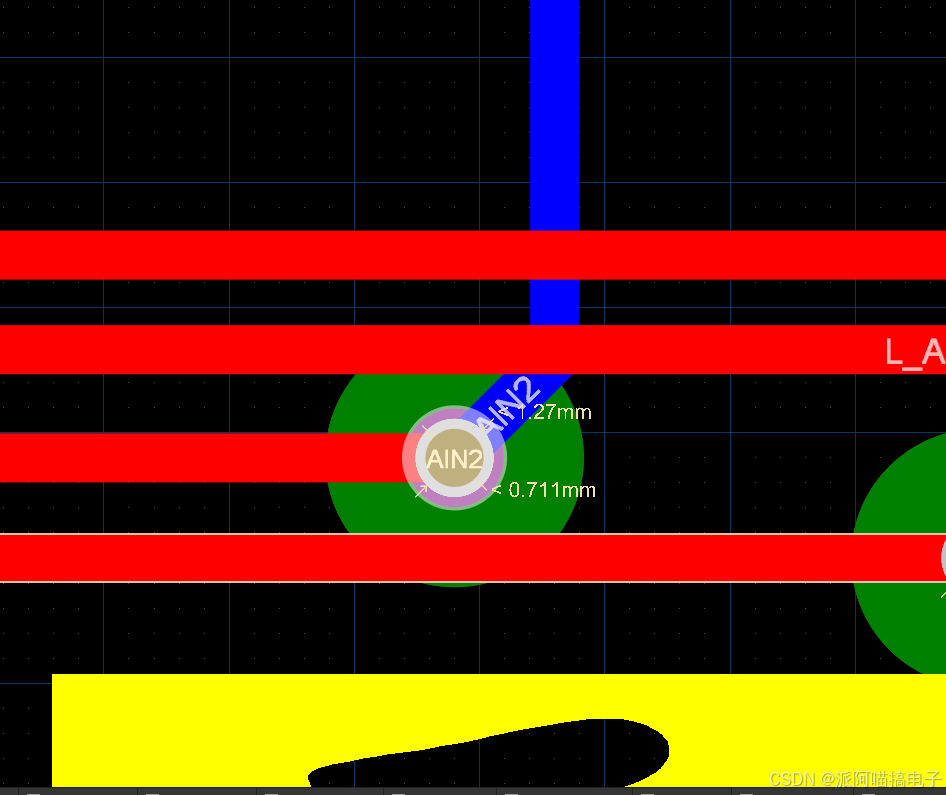

今天绘制四层板放置过孔修改完过孔大小，我发现出现了下图这种绿色的环，网上找个很办法解决，最后发现是因为绘制多层板，而这个绿色通常是GND负片层，这圈绿色指该过孔与中间的负片层不连接，绿圈的宽度表示和负片层的距离

解决办法：

办法一：就是改为两层板；

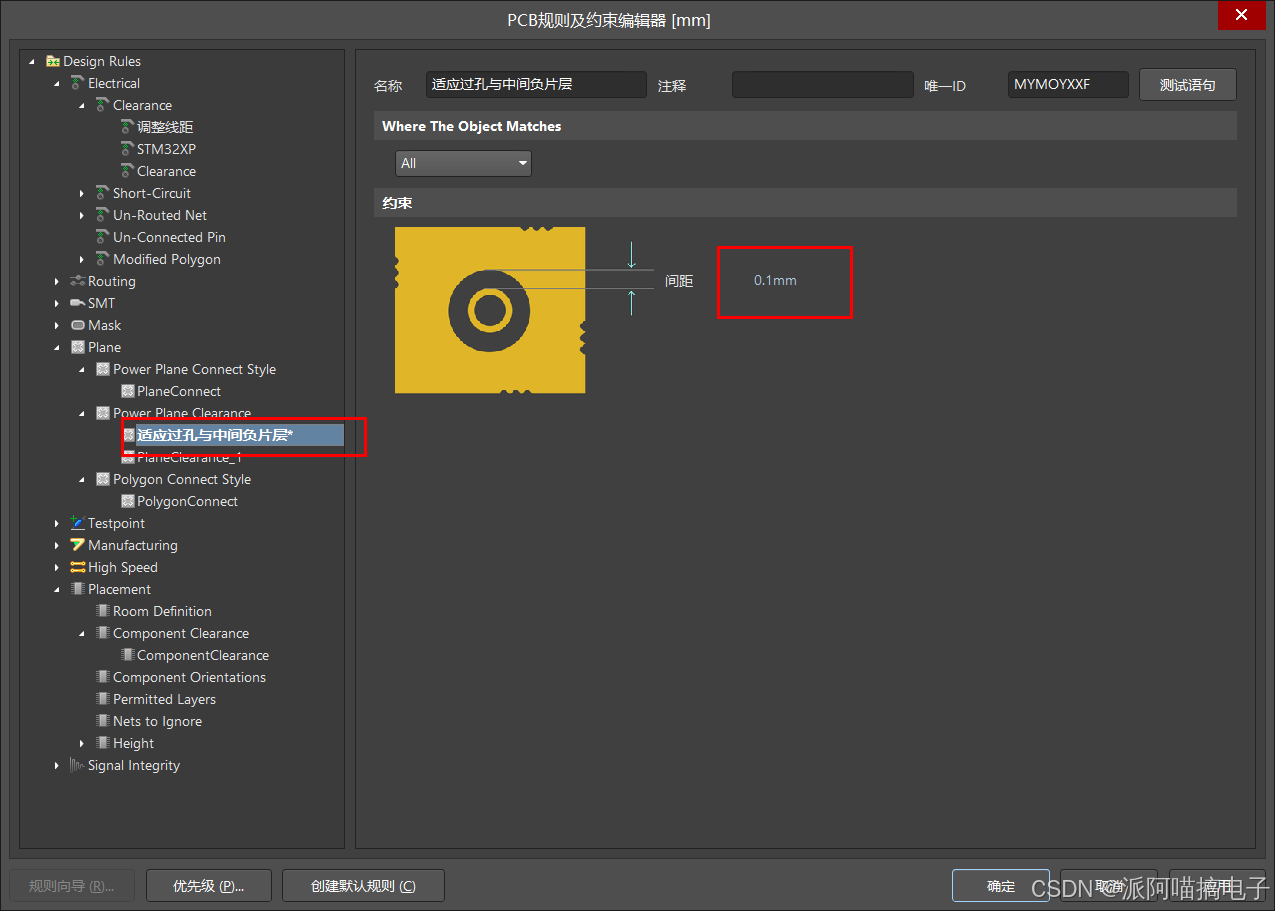

办法二：就是在规则里面修改，规则里面的 Plan-PlaneClearance这个位置调，下图是适应我的过孔调的。

最后这个绿色的环也就是消失了





AD画PCB如何放置过孔
