代码重定位——基本原理及实现
小狼@http://blog.csdn.net/xiaolangyangyang
一、链接地址、运行地址、加载地址、存储地址、位置相关与位置无关
1、运行地址：程序执行时的地址，因为命令执行分取指、译码、执行，所以运行地址就是PC-8处的地址。
2、链接地址：链接地址是给编译器用的，用来计算代码中相关地址偏移的。
3、加载地址和存储地址是等价的，只是两个不同的说法而已，指的是程序保存在Flash中的地址。
4、位置无关码：b、bl、mov等都是位置无关码
5、位置相关码：ldr pc,=xxx 等都是位置有关码
代码重定位就是在运行地址处相应区域填充代码和数据，这个是编译时已经确定好的，存储地址处有所有需要的“原材料”，一般代码重定位包含：
- 将程序从存储地址我复制我自己到运行时地址中；
- 设置stack、清除bss段等。
二、代码的组成
程序至少包含：代码段+数据段
1、代码段：.text
2、数据段：.data
一般存储全局变量，初值不为0的经过初始化的全局变量
如：char g_char = 'A'; //初值为A的字符型全局变量
只读数据段：.rodata
const的全局变量，只读数据段
.bss：初值为0，或者没有初值的全局变量，不保存在bin文件中
如：int g_A = 0; //初值为0的整形全局变量
int g_B; //无初值的整形全局变量
commen：注释，不保存在bin文件中
关于bss段和comment段为什么不保存在bin文件中，可以这样来理解，如果代码中有非常多的全局变量（比如100万个char型变量），如果这些数据都保存在bin文件中，那么bin文件得有多大，显然这是不可能的。

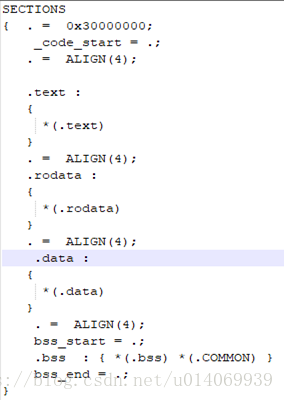

所以，一般地，在链接脚本中，需要指出这几个段在内存中的分配情况。如图1所示：
三、重定位相关概念
3.1 Nand flash和Nor flash
以前使用单片机时，没有仔细思考过这个问题，都是认为程序是烧写到芯片内部的flash中的，也没有仔细思考过，程序是怎么跳转到flash取指令并执行的。

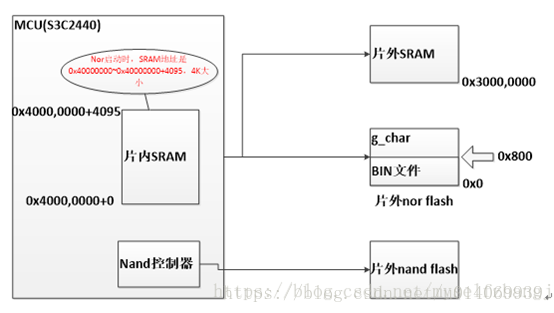

对于嵌入式系统来说，它的程序可能会比较大，超出它内部的flash大小，程序无法整个放入到芯片内部的flash中；甚至有些SoC芯片内部根本就没有flash，代码无法放入到芯片内部，只能放在片外flash芯片上，这时芯片就需要外挂flash芯片了---nand flash或者nor flash。
| NAND Flash | Nor Flash | |
| 地址线 数据线 | 地址线、数据线复用，所有信息通过一根线传输 | 独立地址线 独立数据线 |
| 价格低、容量大 | 价格高、容量小 | |
| 坏块 | 容易有坏块，数据的有效性不能保证 | 无坏块 |
| 访问操作 | 因为没有单独的地址线，所以PC无法直接访问它，也就无法取指令并执行 | 因为有单独的地址线，PC可以通过地址线取指令 |
| 读写操作 | 不能象内存一样读，也不能像内存一项写 | 可以像内存一样读，但是不能向内存一样直接写，写入需要单独设置操作 |
SDRAM：主要用于程序执行时的程序存储、执行或计算，类比于PC的内存
3.2 为什么需要重定位
| Flash | 需要重定位的原因 |
| NAND Flash | 因为PC不能直接访问它，要想执行它内部的程序，需要将NAND中的代码拷贝到SDRAM等RAM中，所以需要重定位text和data段到RAM |
| NOR Flash | 虽然PC可以直接方位NOR，但是因为不能像内存一样写NOR Flash，程序中的全局变量、静态变量等都是存在bin文件中的，也就是说存在NOR上的，当程序需要修改这些变量时，无法修改他们，所以需要重定位data段到RAM |
3.3 重定位之前的状态
重定位决定了PC取指令的地址，但是很显然SoC芯片刚刚上电时，重定位还没有实现，SoC需要执行一段代码来实现重定位，所以这时PC指针并没有指向重定位地址的地方，那么这个过程是如何实现的呢？
3.4 上电后，PC指向哪里
对于任何一种SoC芯片来说，上电后PC指针的位置是有硬件设计决定的，一般地，对于cortex-M系列内核的芯片，上电后PC指针都为0，指向0地址处。
对于nand启动，0地址对应片内sram，因为nand控制器上电后自动将nand中的前4k大小拷贝到了sram中，所以此时sram中存在代码（即nand中前4K代码），内核就可以取指令并执行了。
对于nor启动，0地址对应nor芯片，已经将程序下载到nor上了，所以此时PC也可以取指令并执行了。
四、重定位过程和方法
4.1 nor flash启动-----只重定位 .data
示例：
char g_char ='A';
constchar g_char2 ='B';
int g_A =0;
int g_B;
int main(void)
{
uart0_init();
while(1)
{
putchar(g_char);
g_char++; /*nor启动，此代码无效*/
delay(1000000);
}
return0;
}Makefile如下：
all:
arm-linux-gcc -c -o led.o led.c
arm-linux-gcc -c -o uart.o uart.c
arm-linux-gcc -c -o init.o init.c
arm-linux-gcc -c -o main.o main.c
arm-linux-gcc -c -o start.ostart.S
arm-linux-ld -Ttext 0 -Tdata 0x800 start.o led.ouart.oinit.o main.o -o sdram.elf
arm-linux-objcopy -O binary -Ssdram.elf sdram.bin
arm-linux-objdump -D sdram.elf> sdram.dis
clean:
rm *.bin *.o *.elf *.dis 按照上面的Makefile进行编译后，将bin文件下载到nor flash中，发现输出的字符一直都是‘A’，可是明明在程序中，对全局字符变量g_char进行++操作，这就说明，保存在nor flash中的g_char是不能进行写操作的
为了实现修改，考虑将g_char保存在外部的SDRAM中，修改Makefile如下：
all:
arm-linux-gcc -c -o led.o led.c
arm-linux-gcc -c -o uart.o uart.c
arm-linux-gcc -c -o init.o init.c
arm-linux-gcc -c -o main.o main.c
arm-linux-gcc -c -o start.ostart.S
arm-linux-ld -Ttext 0 -Tdata 0x30000000 start.o led.ouart.o init.omain.o -o sdram.elf
arm-linux-objcopy -O binary -Ssdram.elf sdram.bin
arm-linux-objdump -D sdram.elf> sdram.dis
clean:

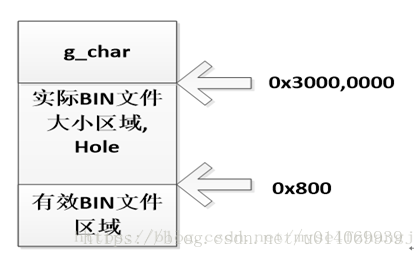

rm *.bin *.o *.elf *.dis编译之后，发现bin文件为800多M，显然这是不合理的，BIN文件的数值为什么是805306369？发现805306369=0x30000001，在Makefile中就是指明了全局变量保存在SDRAM中，所以BIN文件的保存地址是从0~0x30000000，其大小正好是0x30000001，因此，这个时候，代码段和数据段的存储格式如下：（中间产生了巨大的空洞hole）
为了解决上面的方法，代码过大的问题，有两种方式来解决：
A. 将data段重定位到SDRAM中，text段仍在NOR Flash中
1. 仍然将全局变量数据段和代码段烧写到nor flash中
2. 在运行时，代码段代码要能实现将数据段拷贝（重定位）到SDRAM中；
3. 以后每次访问全局变量，都是去SDRAM中去访问，不去nor flash中访问
这个方式是通过链接脚本（sdram.lds文件）来实现的，如下所示
SECTIONS
{
.text 0 : { *(.text) }
.rodata : { *(.rodata) }
.data 0x30000000 : AT(0x800 )
{
data_load_addr =LOADADDR(.data);
data_start = . ;
*(.data)
data_end = . ;
}
.bss : { *(.bss) *(.COMMON) }
}这样在makefile文件中，通过指定这个lds文件的方式来编译代码
arm-linux-ld-T sdram.lds start.o led.ouart.oinit.o main.o -o sdram.elf（1）对于elf文件
elf文件含有地址信息，bin文件不含有地址信息。使用加载器（对于裸板，就是JTAG调试工具；对于APP，加载器也是一个APP）把elf文件读入内存的加载地址（load addr），然后运行程序。
如果load addr不等于runtime addr，程序本身需要重定位。
核心：程序运行时，应该位于runtime addr（或者是重定位地址，或者链接地址）
（2）对于bin文件
首先将elf文件转换成bin文件，硬件机制的启动（没有加载器），如果bin文件所在位置不等于runtime addr，程序本身实现重定位。但是如果只是按照makefile和sdram.lds文件内容的话，还是不能将data段重定位到SDRAM中，需要一个程序将一开始处于nor中的data段拷贝到SDRAM中，这个程序是在start.S文件来实现的，如下：
ldrr1, =data_load_addr /*data段在bin文件中的地址, 加载地址*/
ldr r2, =data_start /*data段在重定位地址, 运行时的地址*/
ldr r3, =data_end
cpy:
ldrb r4, [r1]
strb r4, [r2]
add r1, r1, #1
add r2, r2, #1
cmp r2, r3
bne cpy4.2 将text段和data段都重定位在SDRAM中
为了解决上面的问题，解决办法：
A．链接脚本指定runtime addr为SDRAM的地址。
B．重定位之前的代码，与位置无关，即用位置无关码写成。
C．在nor flash中最开始的代码，需要完成这样的动作，将整个nor中的代码拷贝到SDRAM中（上面的方式是分体的程序，即代码段和数据段是分开来存放的，对于上面的示例，就是代码段保存在nor flash，数据段保存在sdram中，这种方式适用于单片机，它们本身含有内部flash，内存空间较小，如果将代码段也拷贝到内存中，会造成内存剩余可用空间变小；合体的方式就是这个示例中的链接脚本，它适用于嵌入式系统，因为嵌入式系统的内存空间较大）
SECTIONS
{
. = 0x30000000;
. = ALIGN(4);
.text :
{
*(.text)
}
. = ALIGN(4);
.rodata : { *(.rodata) }
. = ALIGN(4);
.data : { *(.data) }
. = ALIGN(4);
__bss_start = .;
.bss : { *(.bss) *(.COMMON) }
_end = .;
}链接脚本只是告诉程序需要将某些段拷贝到哪些内存位置，但是它本身不完成拷贝的动作，这个动作是start.S完成的，因此在start.S文件中，需要将text段、rodata段、data段整个拷贝到SDRAM对应的位置。
/*重定位text,rodata,data段整个程序*/
mov r1, #0 /* */
ldr r2, =_start /*第一条指令运行地址*/
ldr r3, =__bss_start /* bss段起始地址*/
cpy:
ldr r4, [r1]
str r4, [r2]
add r1, r1, #4
add r2, r2, #4
cmp r2, r3
ble cpy怎么写位置无关码（地址在任何地方都能执行）？
a. 使用相对跳转命令，B/BL
b. 重定位之前，不可使用绝对地址，比如不可访问全局变量、静态变量、有初始值的数组(rodata,data,使用绝对地址来访问)，初始值放在rodata里面，使用绝对地址来访问。
c. 重定位之后，可以使用绝对地址ldr pc, =xxx跳转到runtime addr
d. 不使用绝对地址！最根本的办法是看反汇编
注：这里穿插讲一下什么是位置无关指令，什么是位置相关指令，在上面的链接脚本中，需要代码段和数据段都被保存在sdram的起始地址0x30000000位置（. = 0x30000000[zj8] ;），这样编译出来的反汇编代码如下：
请注意上面的bl sdram_init处的机器码是eb000102。如果希望将代码段和数据段保存在sdram的起始地址为0x3200000位置（. = 0x32000000;），再次编译代码，发现bl sdram_init处的机器码仍然是eb000102，按照常规的理解，bl指令现在希望跳转的地址是3200046c（之前的是3000046c），地址不同，按道理来说机器码肯定不同呀（机器码就是对指令的翻译），那这里为什么机器码是一样的呢，这就说明bl指令是位置无关的，它和需要跳转到哪里的地址是没有关系的（只和需要跳转的指令与代码段起始地址的差值有关系，就是说他会在代码段起始位置处查找需要跳转到的地址）
4.3 nand flash启动
很显然，对于nand启动时，.text段和.data段都需要重定位到sdram中，也就是和nor flash中第2种重定位方式一样，这里就不在展开解释了。
