大家实际去应用的时候基本都是一个完整的bim模型(没建模完毕的除外)
问题在于BIM模型的应用多数是和GIS叠加融合后,以立体可视化的形式呈现设计方案。实际介绍、汇报过程中,经常关注的反而是**特大桥、**路段、**重点工程。尤其是在汇报过程中都是看完一个桥,立即切换到下一个桥,如何快速定位呢?
要么是书签,要么是添加个标注(设置一个视角)
如果还需要做单独的显隐控制,通过文件夹控制bim模型的不同部分,隐藏显示等,就得做bim模型的拆分。
对于一个大工程而言,建模软件都不一定是一致的。
本文基于NavisWorks,简称NW配合图新地球BIM插件来完成该操作
1.BIM模型的合并
1.1测试数据说明
是一个1000多公里长的包括路桥隧的bim设计模型。
模型由【公路工程设计BIM系统/同豪】软件设计、导出。
示例数据:
可以看到,首先是分了5段,每一段里面的模型又分为了【交安模型】、【路基模型】、【路面模型】、【桥梁模型】、【隧道模型】、【中分带模型】六个部分。
1.2 基于NavisWorks Manage进行合并

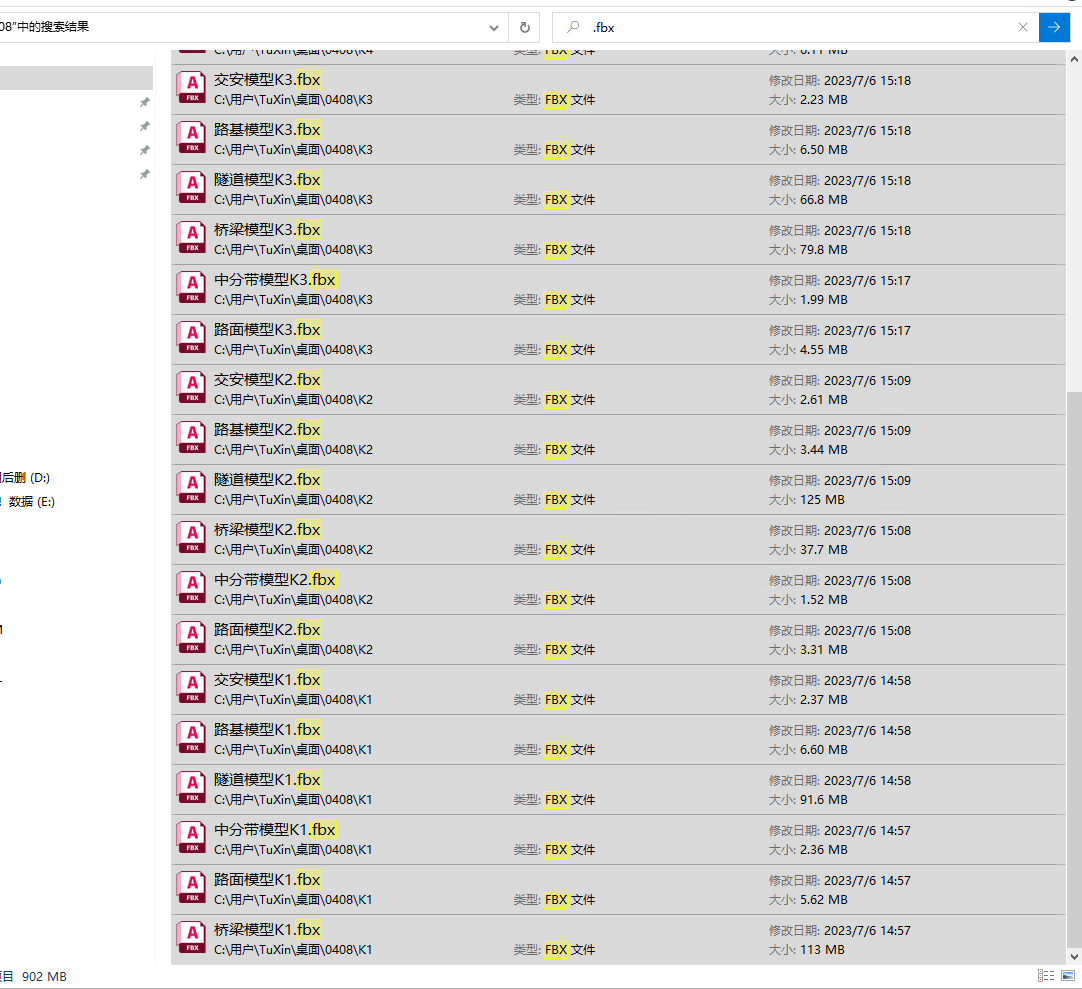

搜索所有的FBX后缀的文件,一起拖拽到NavisWorks Mange进行加载
打开后的结果如下图:
说明,不论是FBX格式的模型还是navisworks的模型,还是skp格式的模型,都可以用navisworks打开。

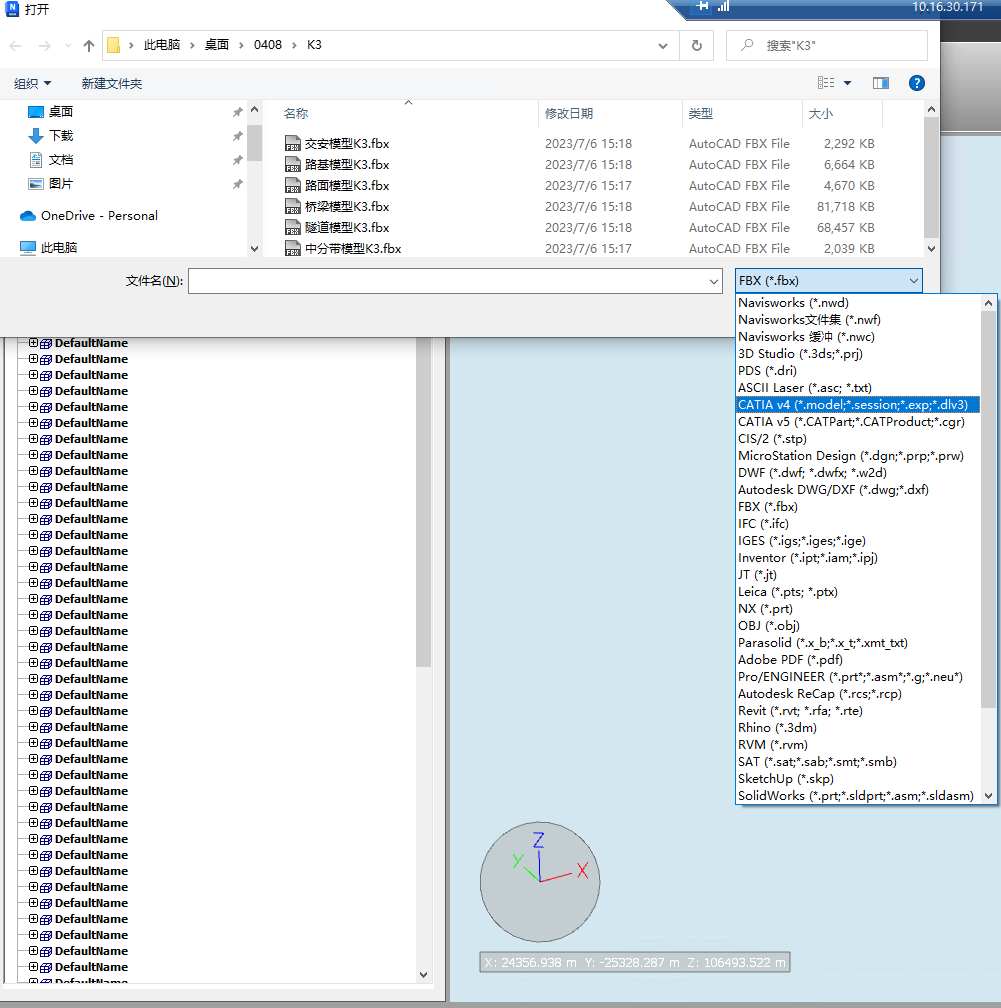

支持的数据格式如下图,还是比较全面的。

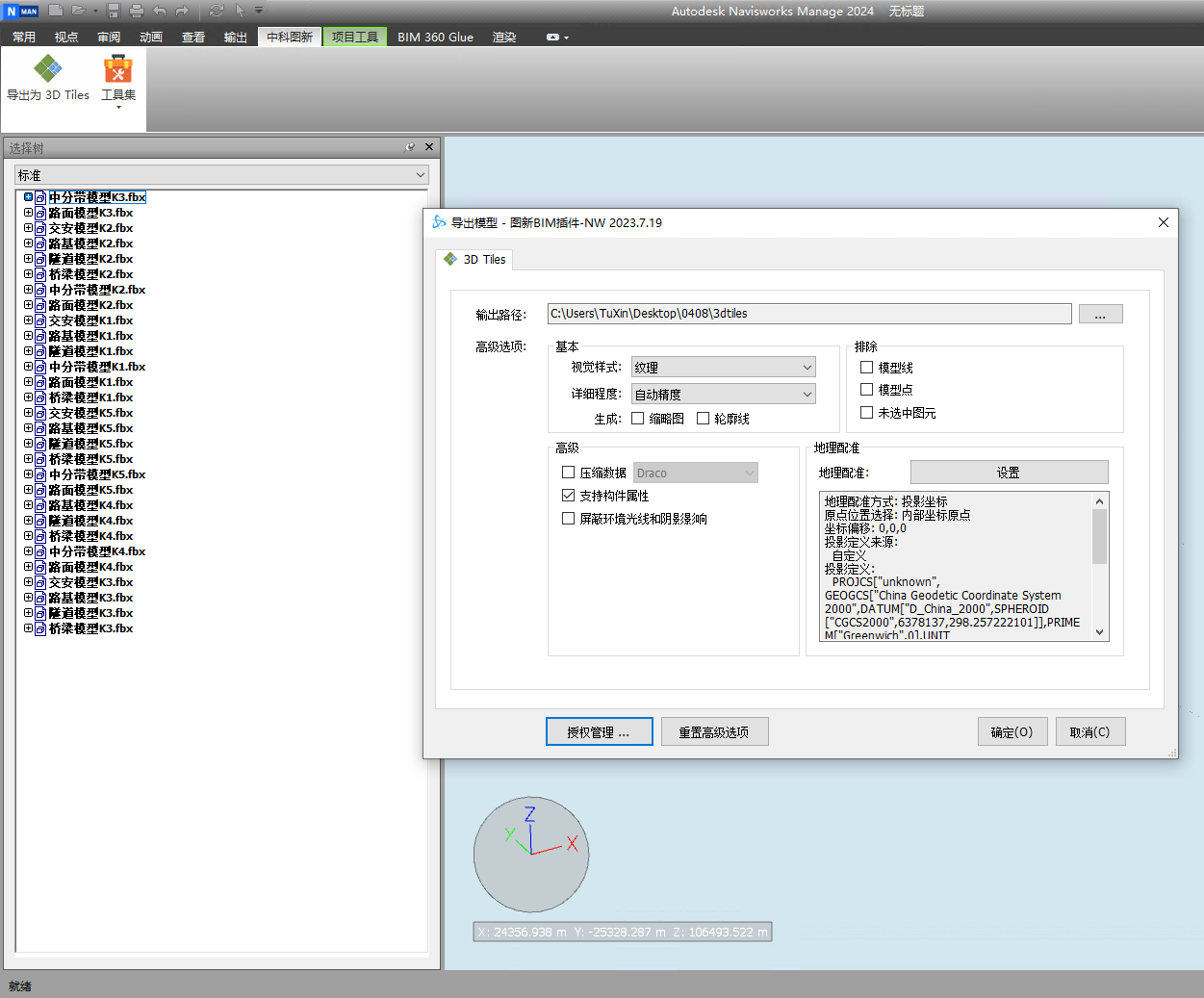

1.3导出

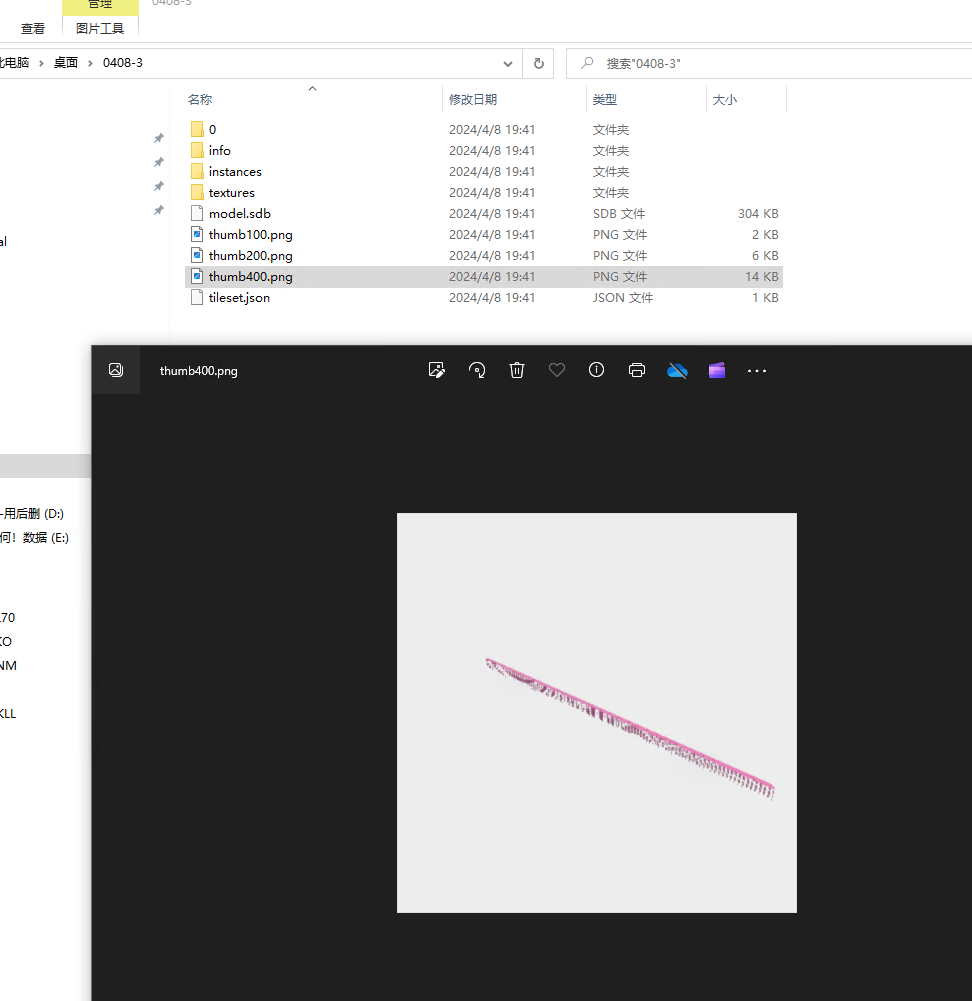

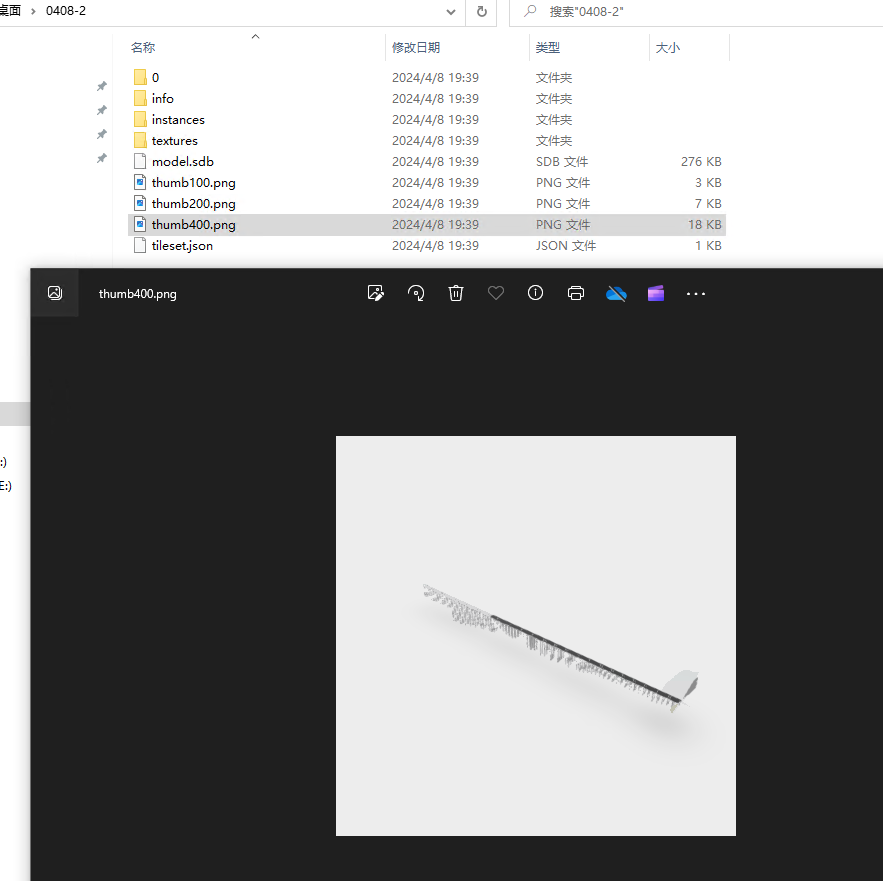

2.BIM模型的拆分
拆分和合并的原理是一样的,只要选中对应的模型进行导出就可以了。核心是勾选【未选中图元】
如下图:

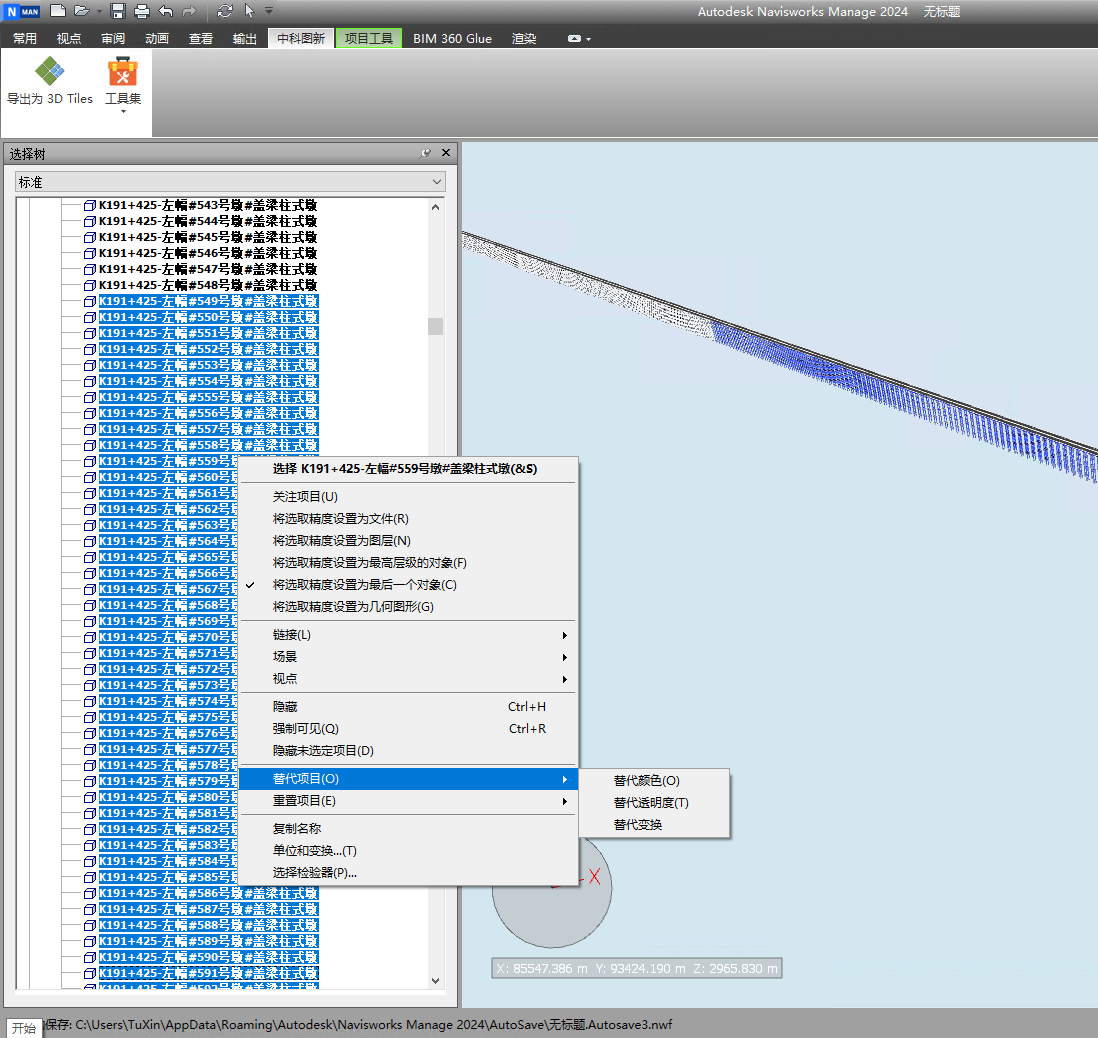

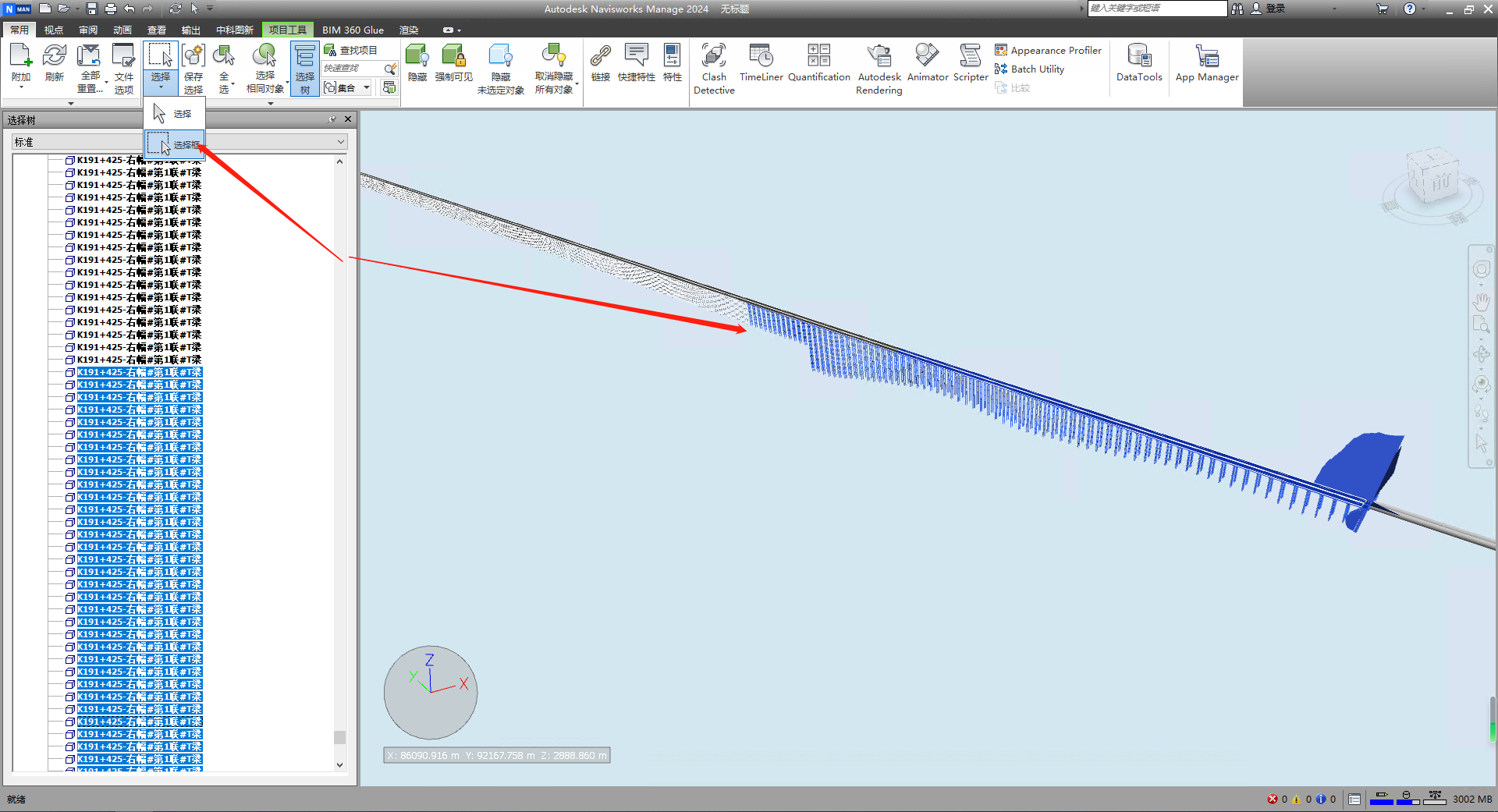

通过框选模式选中的是下图中的蓝色对象。

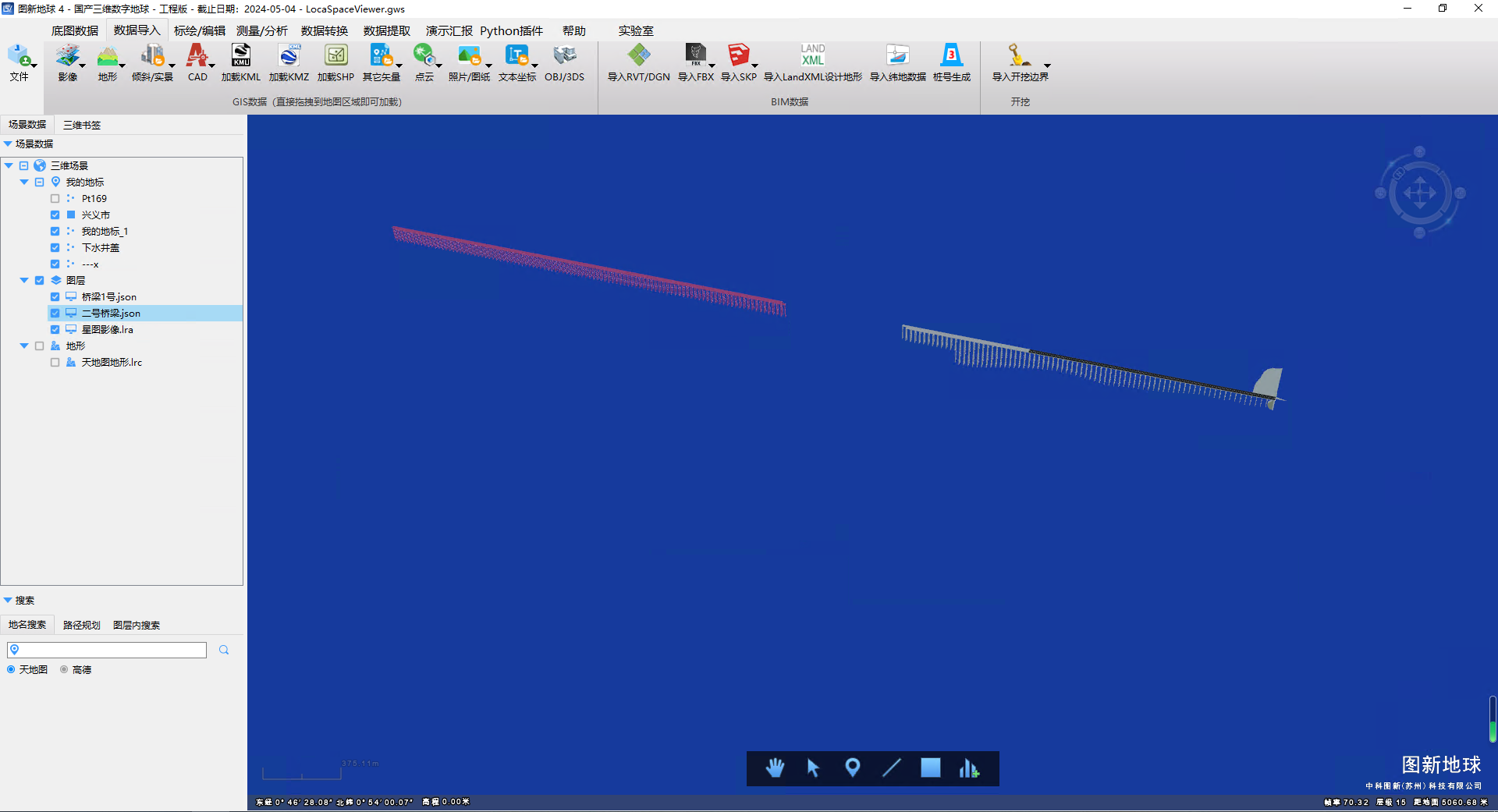

到这个环节,就能分开进行定位,显隐控制了。
3.操作技巧

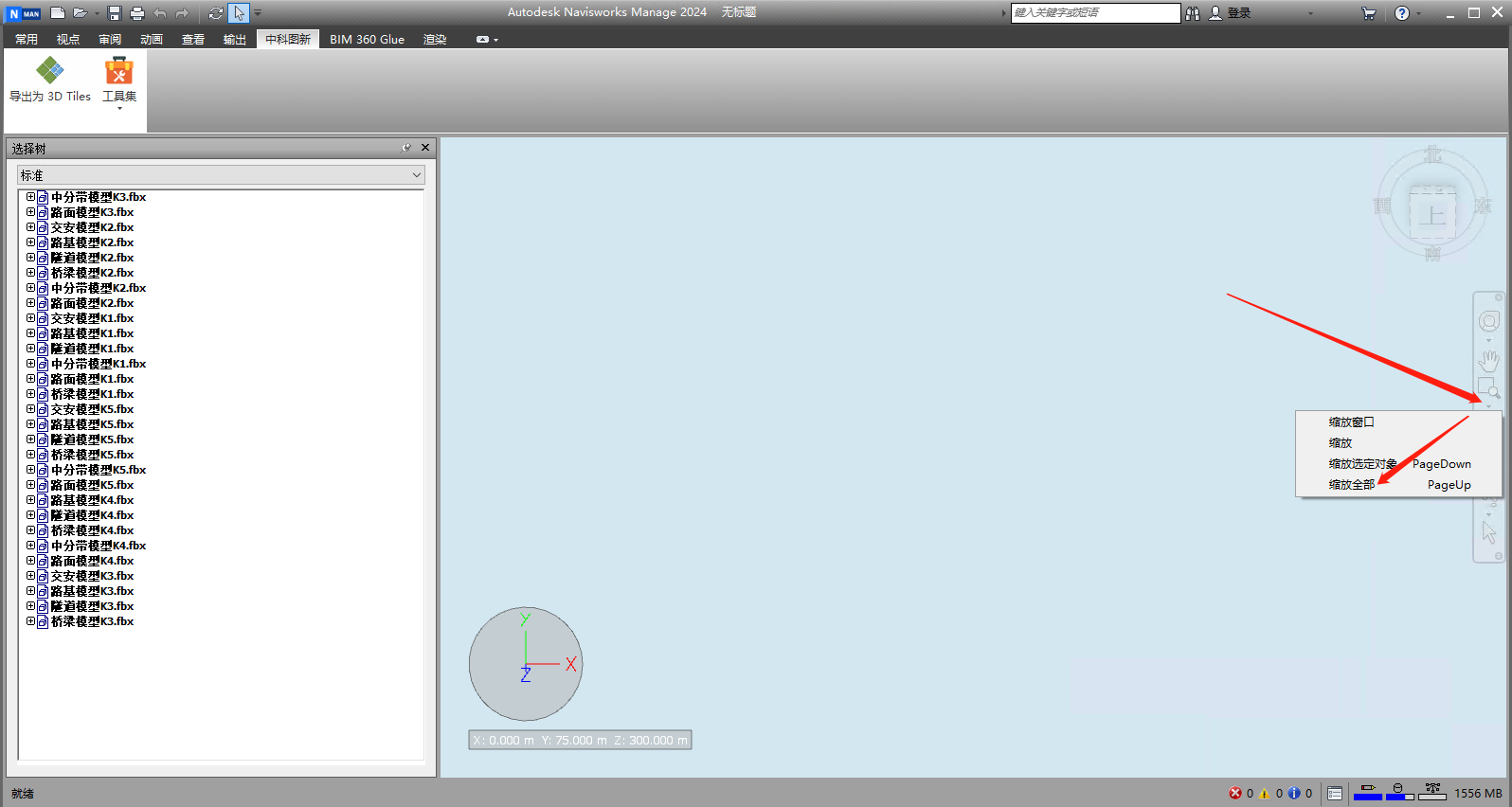

3.1快速缩放定位到所有的模型

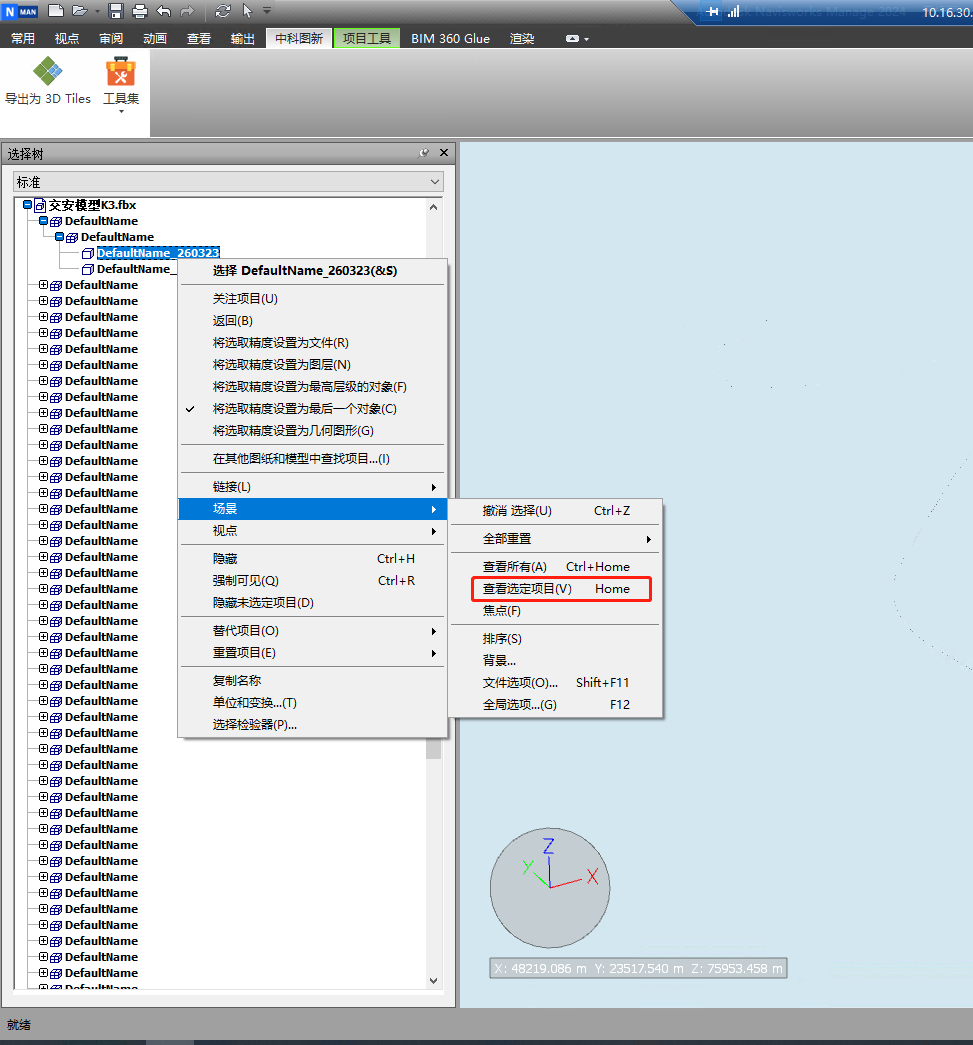

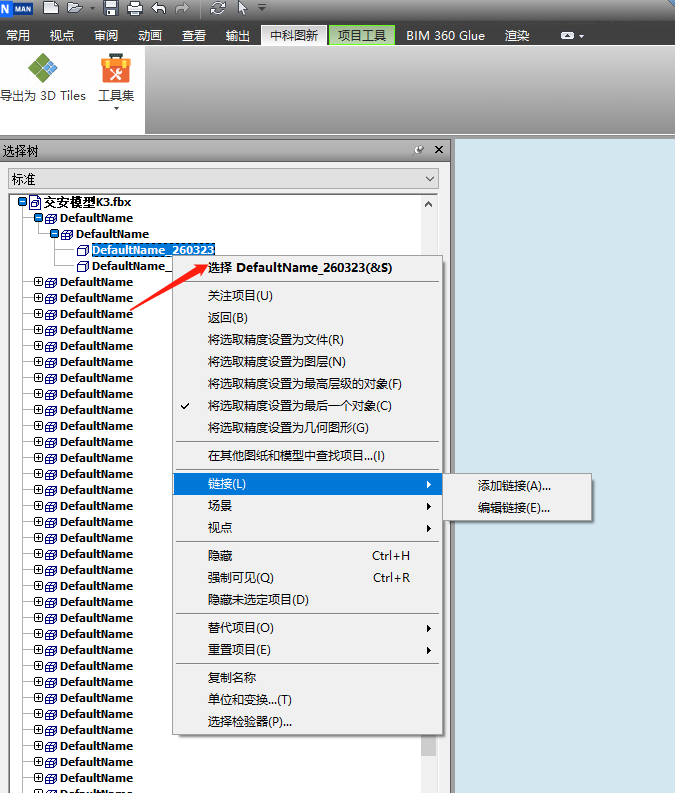

3.2快速定位到对应的部件
先选择
在定位
