Nature|复旦大学团队发布全球最快光互连芯片，突破光通信带宽瓶颈

研究背景

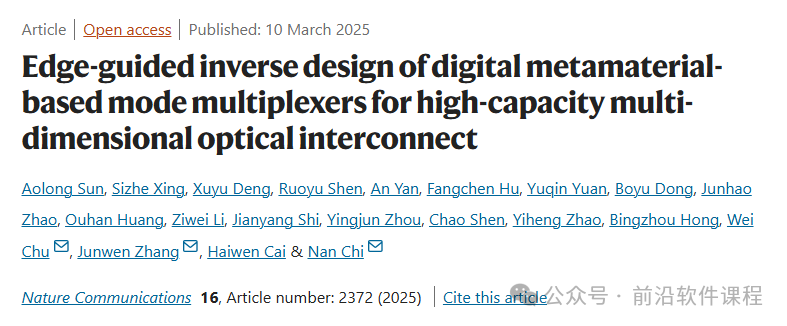

文章发表于Nature Communications，聚焦光互连技术，旨在满足计算密集型应用对数据传输的高需求。随着超大规模数据中心的发展，传统铜导线连接的局限性日益凸显，光互连技术成为关键突破口。

研究团队来自复旦大学信息科学与技术学院、复旦大学电磁波信息科学教育部重点实验室、张江实验室等机构。他们创新性地提出边缘引导的模拟数字优化（EG - ADO）方法，成功实现基于数字超材料波导的模式复用器逆向设计。这种方法有效融合了模拟和数字超材料的优势，解决了传统设计方法在计算复杂度和制造可靠性方面的难题。团队通过实验对四模、五模和六模复用器进行验证，取得了优异成果，五模复用器单波长单模传输速率高达 324 Gb/s，实现了超高容量的多维光互连。该研究成果为下一代数据中心和光计算互连技术的发展奠定了坚实基础，有望推动相关领域的重大变革。

图文解析

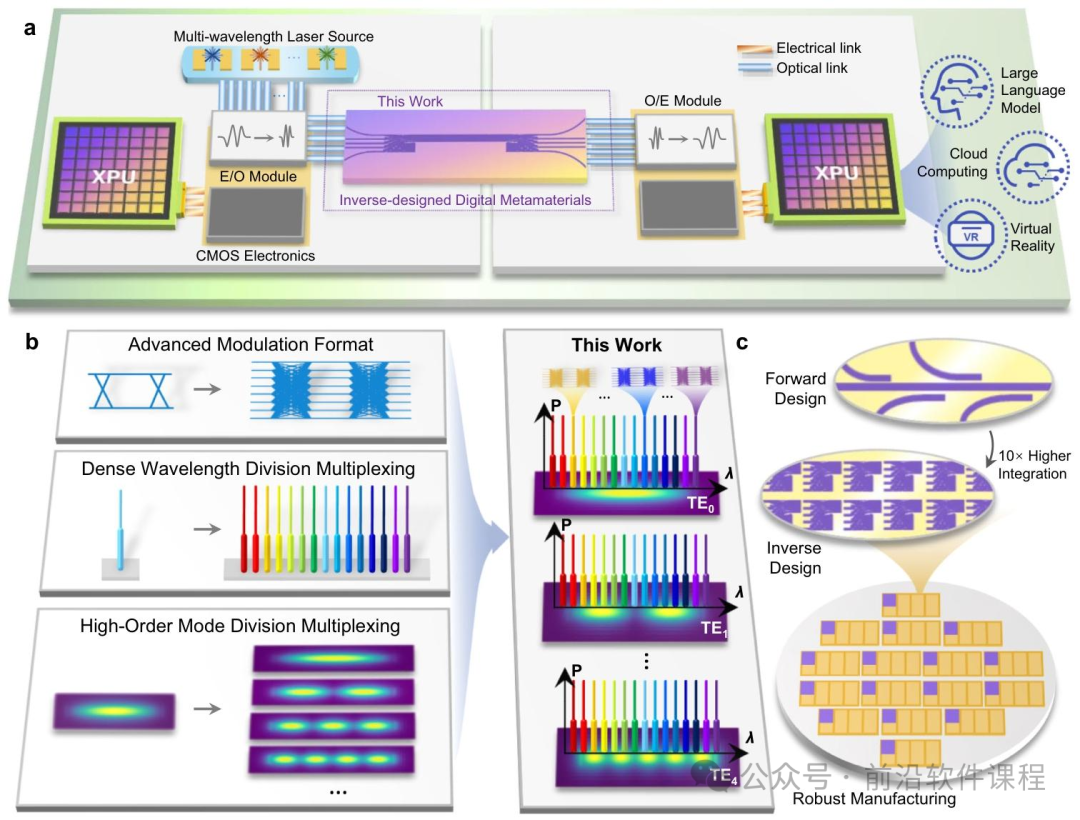

图1 片上多维互连架构。a未来光计算互连系统中，利用逆向设计的数字超材料实现两个 XPU 之间片上链路的示意图。此处，“XPU” 是一个设备抽象概念，涵盖了各种计算架构，包括中央处理器（CPU）、图形处理器（GPU）、现场可编程门阵列（FPGA）以及其他加速器。这些宽带、逆向设计的数字超材料有助于在波长和模式两个维度上实现大量数据通道的复用。此外，该系统集成了一个用于将电信号转换为光信号的电光（E/O）模块和一个用于反向转换的光电（O/E）模块。共封装的互补金属氧化物半导体（CMOS）电子器件可支持信号处理。b 从符号、波长和模式三个维度提升互连容量的策略。本研究展示了模式分复用（MDM）和密集波分复用（DWDM）的集成，使得每个正交模式能够支持近百个波长通道。每个通道都能高效支持高阶脉冲幅度调制（PAM）信号，显著扩大了每个波导的数据容量。c 与代工厂兼容的逆向设计数字超材料。我们设计的最小特征尺寸为 120 纳米，适合商业代工厂进行稳健的大规模生产。与传统设计的高阶模式复用器（MUX）相比，逆向设计的复用器占地面积显著减少了一个数量级。

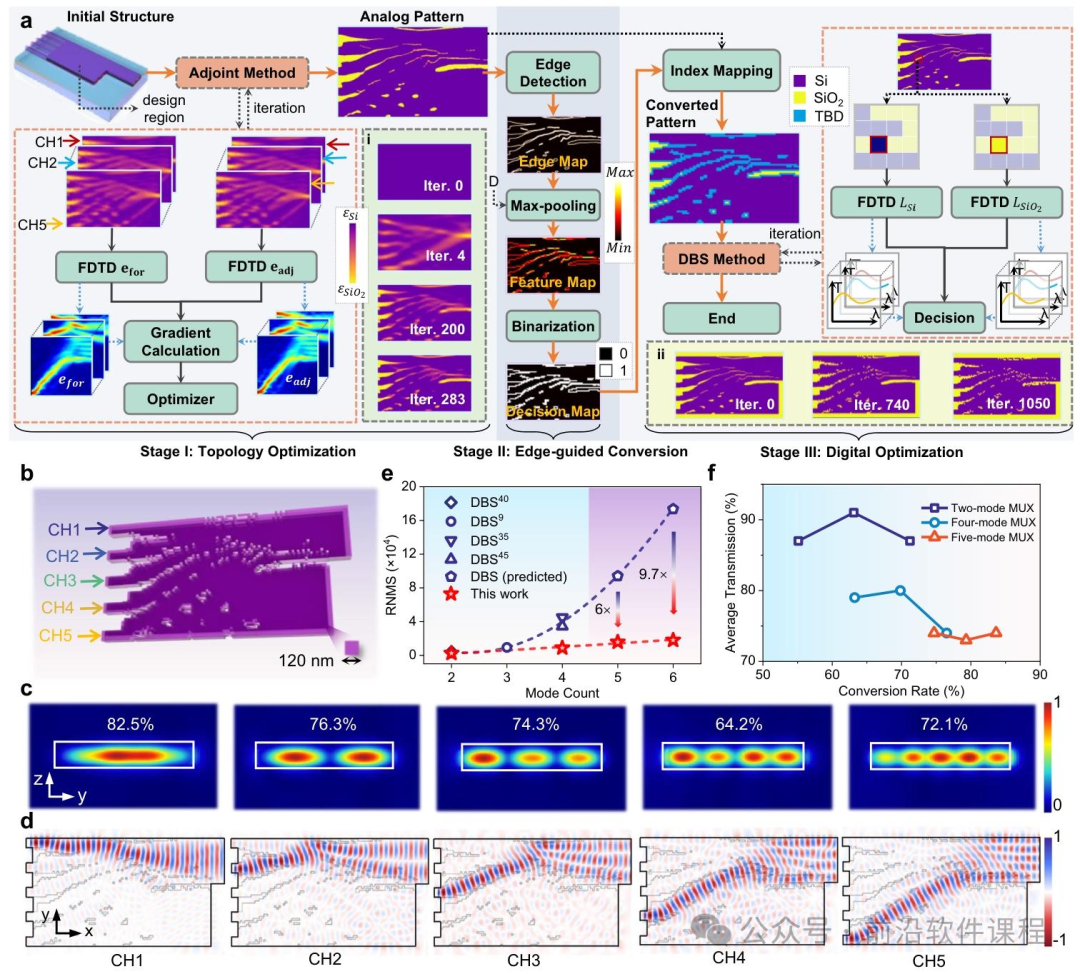

图 2  EG-ADO方法和基于数字超材料（DM）的五模复用器。a EG-ADO方法的工作流程。在第一阶段的每次迭代中，所有模式的正向电场和伴随电场用于获取像素梯度。在第二阶段，引入膨胀参数（D）来调节从模拟超材料到数字超材料的直接转换率。在最后阶段，逐列迭代遍历待确定（TBD）像素。比较硅和二氧化硅配置的目标函数，以确定最终的像素材料。对于任何尚未确定的TBD像素，其状态与模拟图案中的状态相同。插图（i）和（ii）分别描绘了五模复用器在拓扑优化和数字优化阶段折射率图案的演变。b 基于数字超材料的五模复用器的最终结构。像素边长为120纳米。c在波长为 1550 纳米时，五个通道在输出多模波导处的模拟模式轮廓。每个二维轮廓都给出了功率转换效率。d 波长为1550纳米时，五个通道的模拟光传播过程。e基于SOI平台的最先进的基于数字超材料的逆向设计模式复用器的计算复杂度比较。虚线表示拟合曲线。紫色阴影区域表示由于传统直接二进制搜索（DBS）方法计算复杂度高和耗时，文献中尚未报道的区域。f 在波长为 1550 纳米时，EG-ADO方法设计的二模、四模和五模复用器在不同转换率下所有模式的平均传输情况。对于每个复用器，转换率的变化通过调整膨胀参数D来实现，D的值设置为0、2和4。由于在索引映射过程中被指定为TBD的像素数量增加，较高的D值对应较低的转换率。

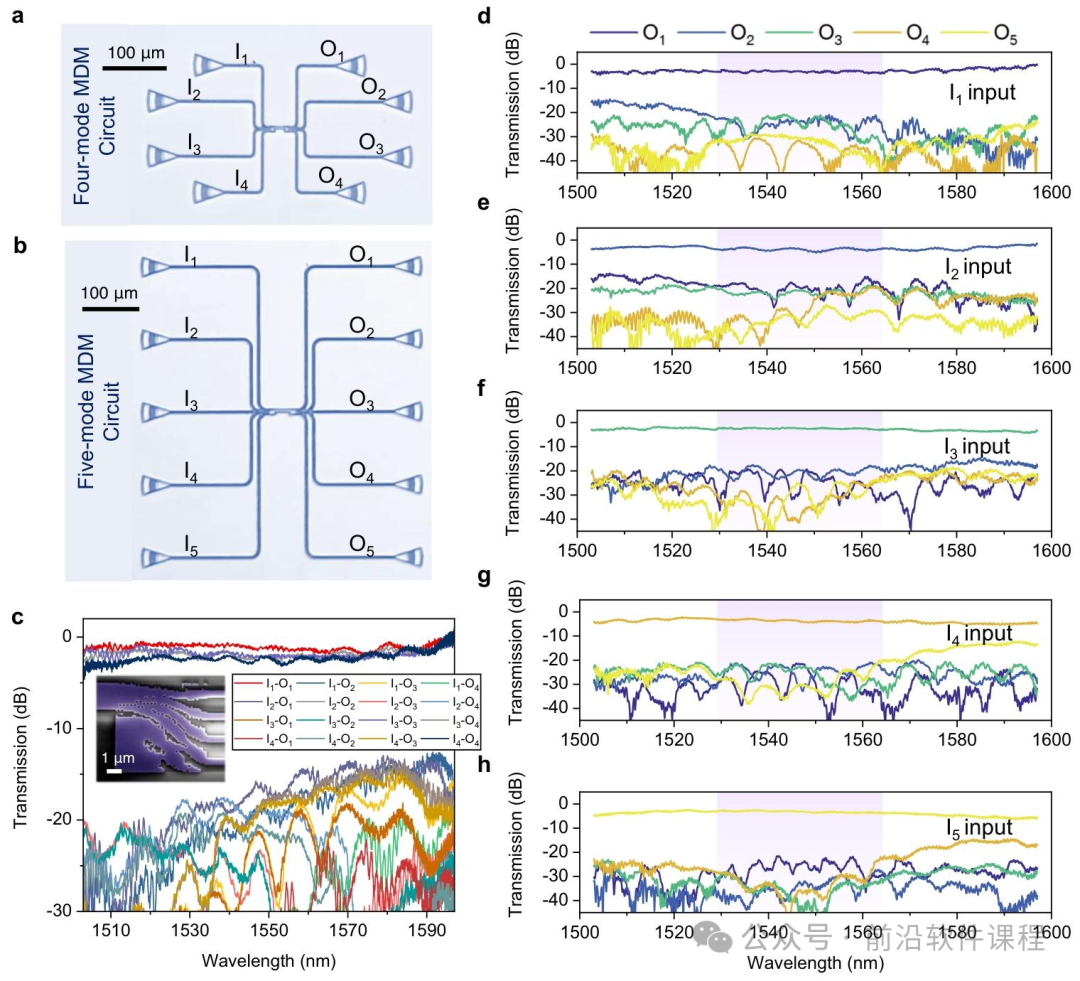

图 3 采用EG-ADO方法设计并制备的四模和五模复用器的实测光学性能。a、b背靠背的（a）四模和（b）五模模式分复用（MDM）电路的显微镜图像。c四模电路的实测传输光谱。插图为四模复用器的假彩色扫描电子显微镜（SEM）图像。d-h当光从I1到I5入射时，五模电路的实测传输光谱。阴影区域表示C波段范围（1530-1565nm）。

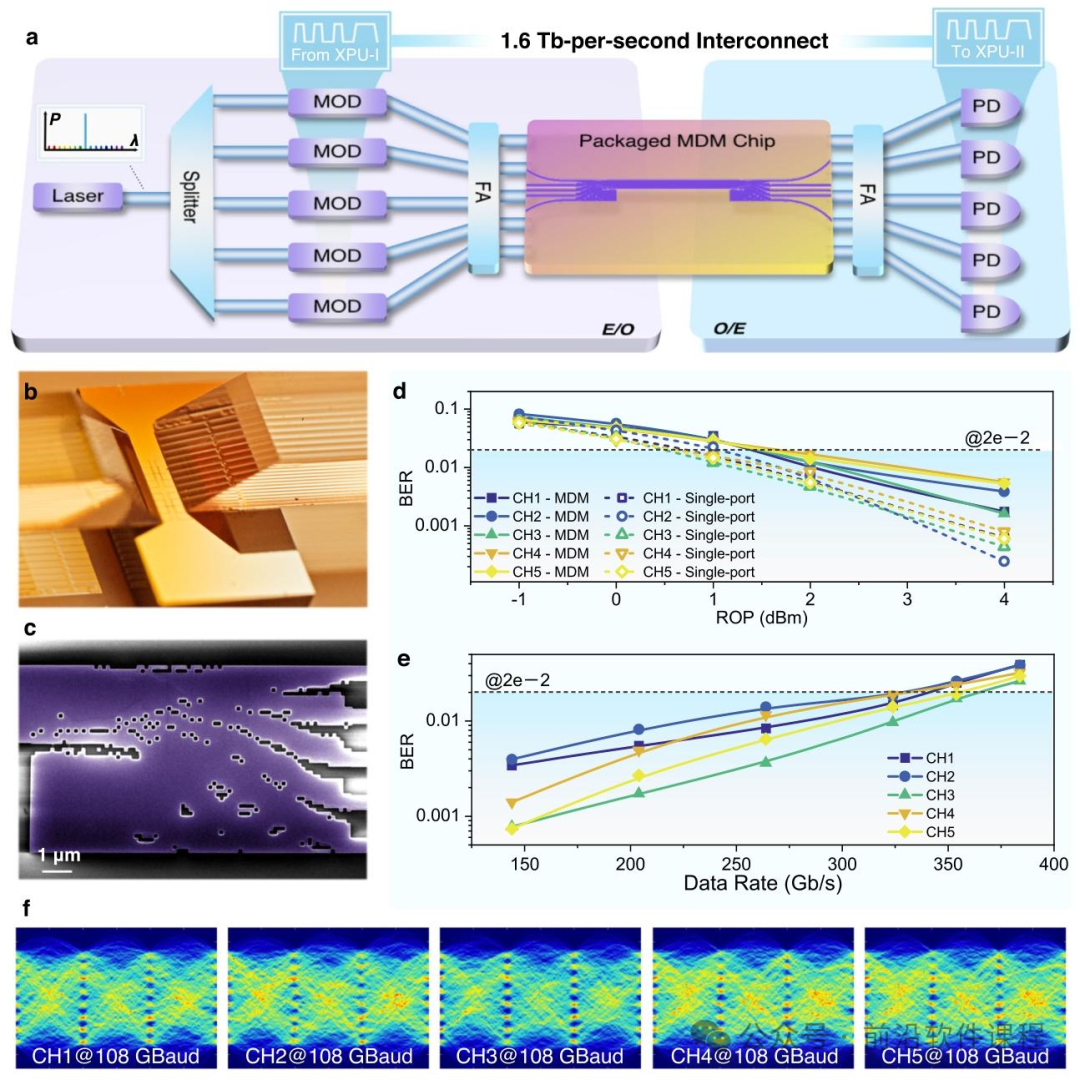

图 4 高速单波长模式分复用（MDM）片上互连。a基于封装五模芯片的单波长MDM传输示意图。输入的连续波光由一个分光器分成五路，每一路都由一个调制器（MOD）进行调制，然后通过光纤阵列（FA）耦合到封装芯片中。每一路对应MDM芯片中的一个正交模式。在接收端，混合信号由模式解复用器进行解复用，然后通过另一个光纤阵列耦合到光电二极（PD中，在那里不同的模式通道被分别接收和解调。b封装的 MDM 芯片与一对光纤阵列的宏观图像。c五模复用器的假彩色扫描电子显微镜（SEM）图像。它证实了预期的数字图案成功转移到芯片上。具有清晰方形形状的蚀刻孔和沿对角线的点状接触表明制造结果质量很高，精确复制了目标设计。这种制造稳健性源于我们的数字设计图案及其相对较大的最小特征尺寸（MFS）。d 在不同接收光功率（ROP）下，所有五模通道的 MDM 传输和单端口传输的误码率（BER）测量结果。给出了一个指示性的前向纠错（FEC）阈值为0.02，对应于开放前向纠错（OFEC）阈值的前向纠错前误码率。BER：误码率；ROP：接收光功率。e在不同数据速率下，MDM传输的所有五个通道的误码率测量结果。在324 Gb/s的数据速率下，所有五个通道的误码率值均低于OFEC阈值。f不同通道上108 GBaud 8电平脉冲幅度调制（PAM-8）信号的相应眼图。

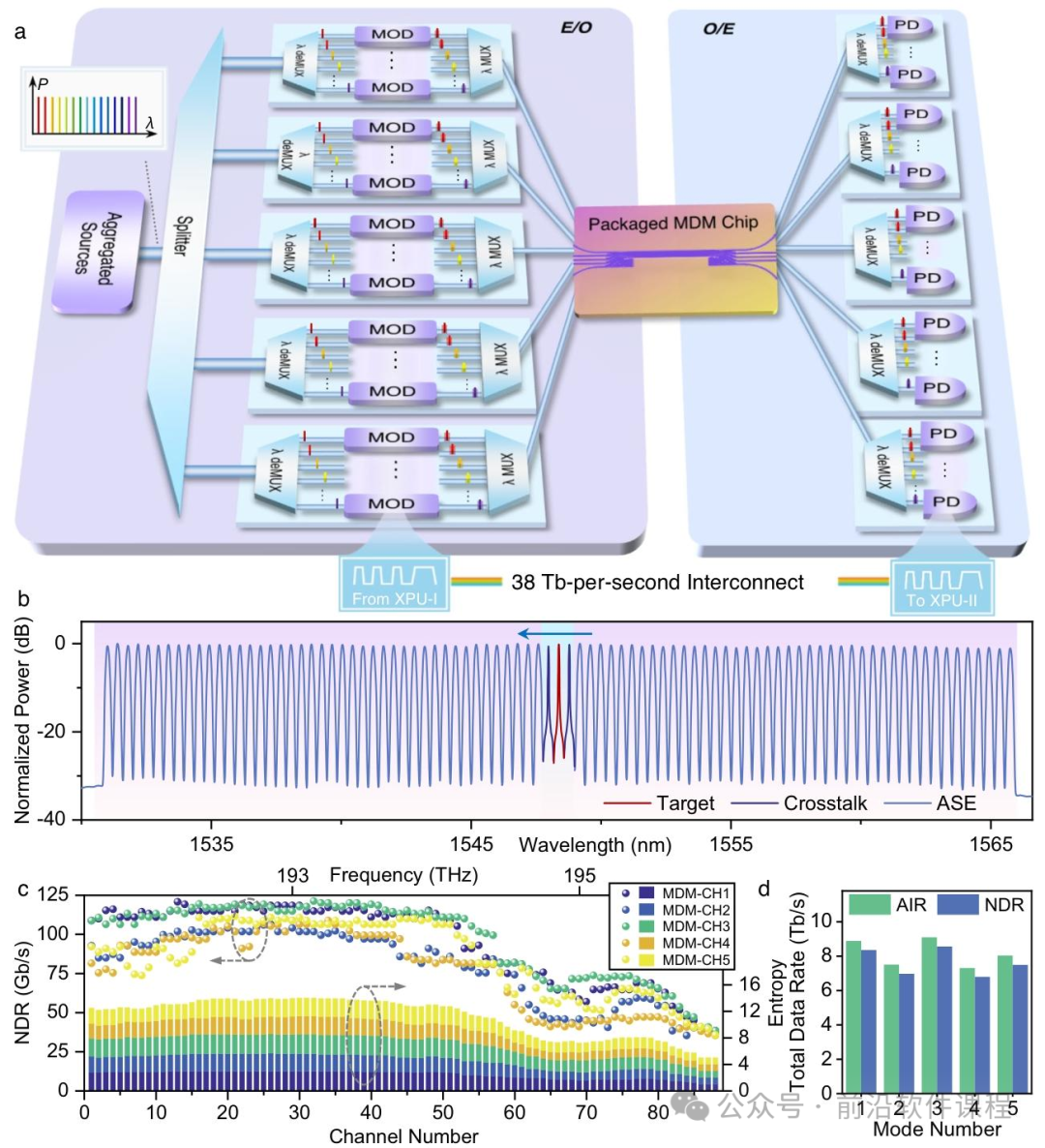

图 5 超高容量片上多维互连。a多维片上互连方案示意图。由聚合光源产生的光谱平坦化的多波长信号被分配到芯片上对应不同正交模式的五个分支中。每个分支利用波长解复用器（λ解复用器）分离不同的波长通道，以便进行独立调制。随后，波长复用器（λ复用器）重新组合波分复用（WDM）信号。光纤阵列（为清晰起见未画出）将封装芯片与电光（E/O）和光电（O/E）模块连接起来。在接收端，WDM信号由λ解复用器提取，并通过光电二极管转换为电信号。在本实验中，使用了跨越5个波导模式的88个波长通道，从而在芯片上实现总共440条并行信号通道的传输。每条通道的熵可根据信道条件灵活调整。b 发射端组合的密集波分复用（DWDM）信号的归一化光谱。此处，第44个通道由马赫 德尔调制器（MZM）用目标信号进行调制，而其相邻通道由另一个MZM驱动。C波段中的其余波长通道填充放大自发辐射（ASE）噪声，以确保充分利用光谱。c测量得到的MDM通道1至通道5的88个波长通道的净数据速率（左轴）和熵（右轴）。DWDM信号的频率范围对应于191.6至195.95太赫兹。d 五个模式通道的总可实现信息速率（AIR）和净数据速率（NDR）。AIR表示可实现信息速率，NDR表示净数据速率。

未来展望

这项研究成果意义重大，它为下一代数据中心和光计算互连带来了无限可能。EG-ADO方法不仅可以应用于设计更多复杂的光器件，如双偏振模式复用器和多通道波长复用器，而且有望推动光互连技术向更高集成度、更低能耗的方向发展。

DOI：10.1038/s41467-025-57689-7
