选择伺服系统首先根据需要确定电机转动惯量、启动转矩和额定转速。

转动惯量

(Moment of Inertia)是刚体绕轴转动时惯性（回转物体保持其匀速圆周运动或静止的特性）的量度
在这里插入图片描述

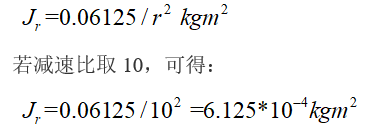

传动系统转动惯量为：传动轴系统里面，各轴的转的转动惯量J=输出轴动惯量（Je）÷到计算轴减速比的平方（i²），则有：
在这里插入图片描述

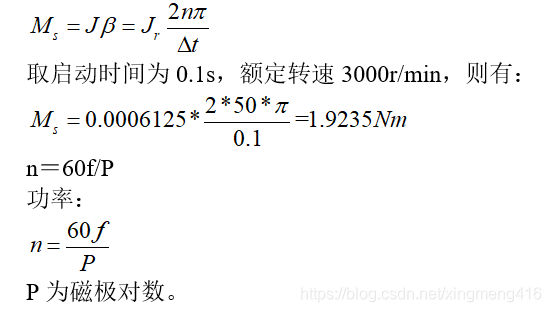

启动转矩

在这里插入图片描述

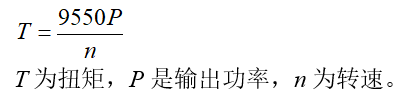

扭矩公式

在这里插入图片描述
