动态RAM(64K*1)INTEL2164简介(抄自原理图)

最新推荐文章于 2024-05-02 09:58:56 发布

只是有点小怂

最新推荐文章于 2024-05-02 09:58:56 发布

阅读量1w

点赞数 4

分类专栏：微机原理闹危机

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/xiong_xin/article/details/100636937

版权

微机原理闹危机专栏收录该内容

118 篇文章

订阅专栏

本文深入探讨了INTEL2164芯片的技术规格，包括其作为64K×1位DRAM的工作原理，读/写周期为300ns，存取时间为150ns的特点。芯片内部分为四组，共包含65536个存储单元，通过分组排列实现高效的内存刷新。在2ms的刷新周期中，需要再生的行数为128，再生地址为7位(A6～A0)，A7状态在再生过程中不影响芯片工作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

在这里插入图片描述

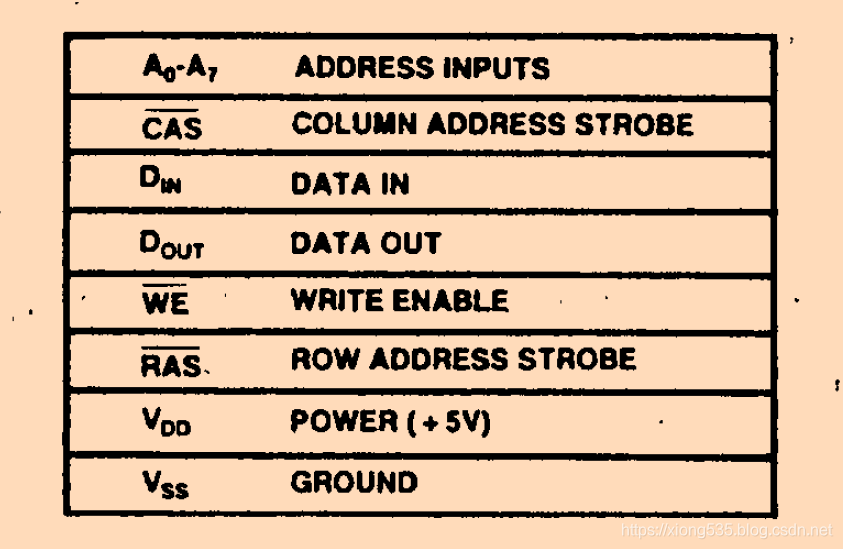

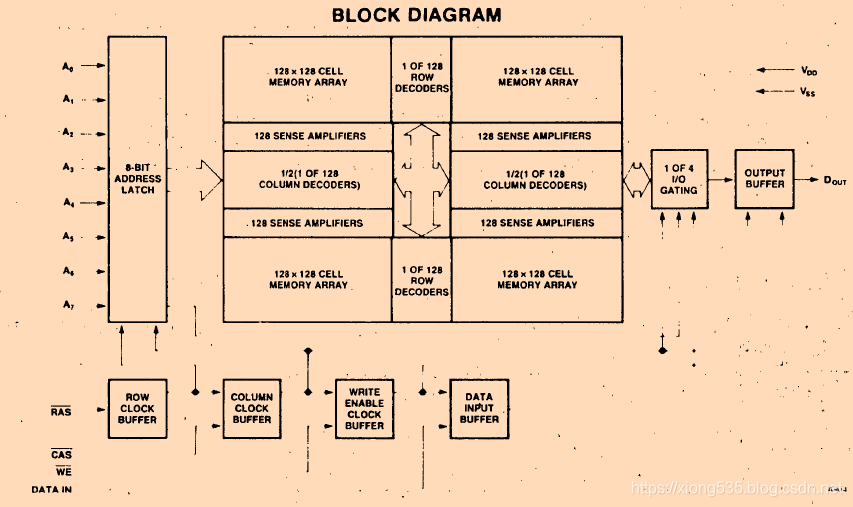

128 *128 = 16,384

16,384 * 4 = 65,536

在这里插入图片描述

在这里插入图片描述

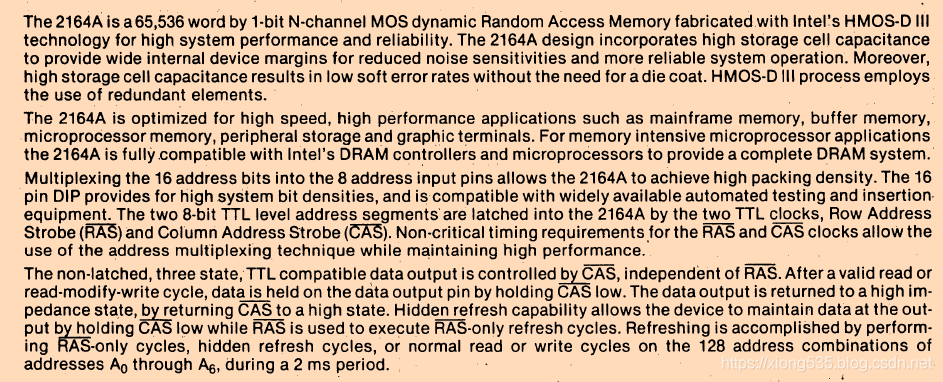

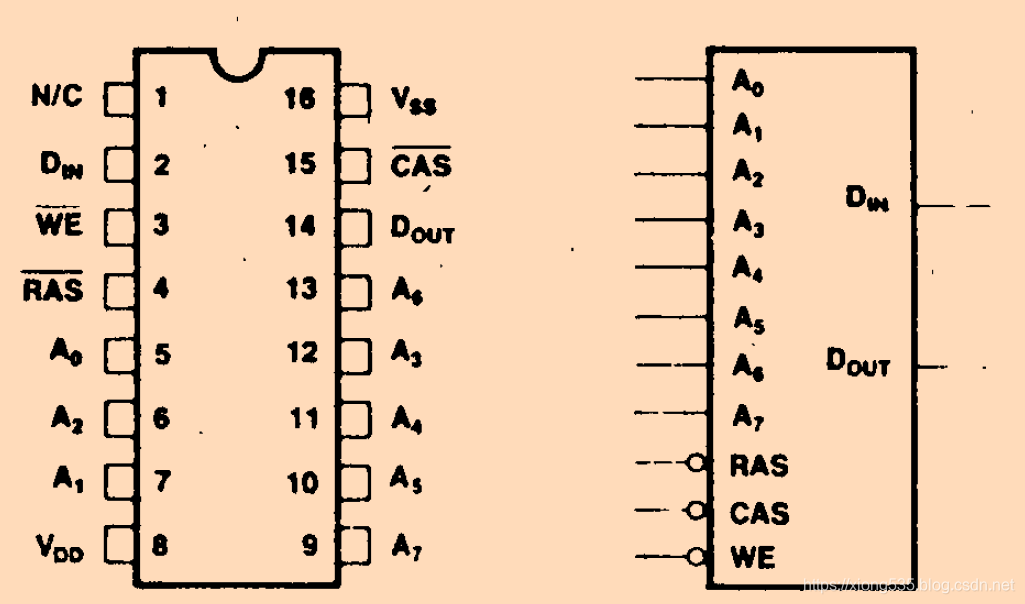

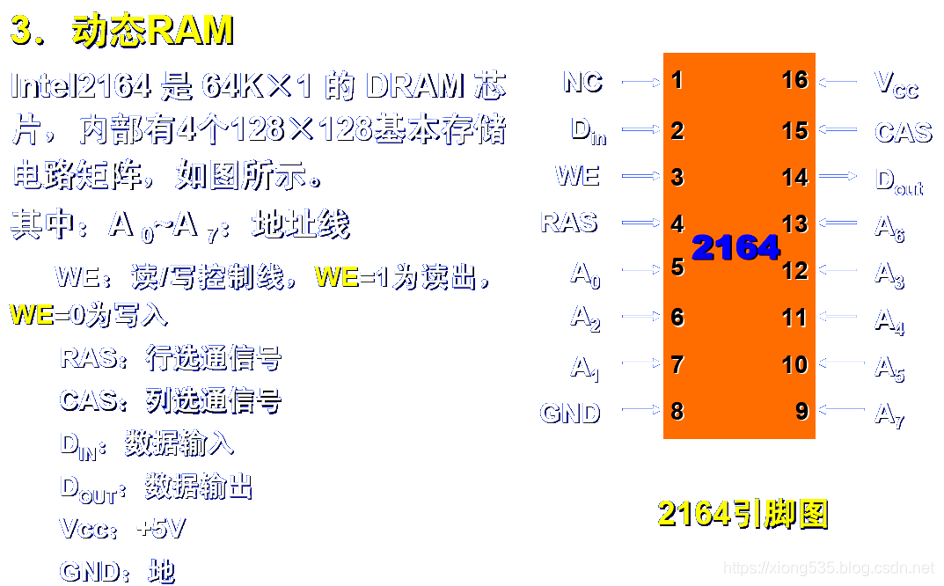

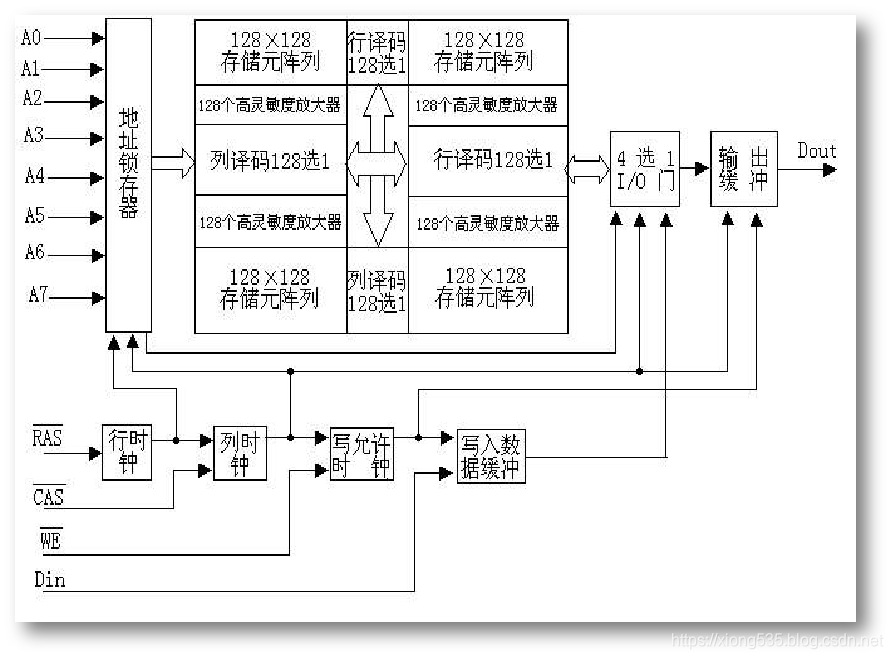

INTEL2164芯片是64K×1位DRAM芯片，读/写周期为300ns,存取时间为150ns,仍采用16条引脚的双列直插式封装，芯片内部的65536个存储单元被分为四组。由于内部这种分组排列，且再生时四组的同一行同时刷新，于是在2ms的刷新周期里需要再生的行数仍为128，再生地址仍为7位(A6～A0)。再生期间，A7的状态对再生不产生任何影响。16位地址是分时锁存的。
