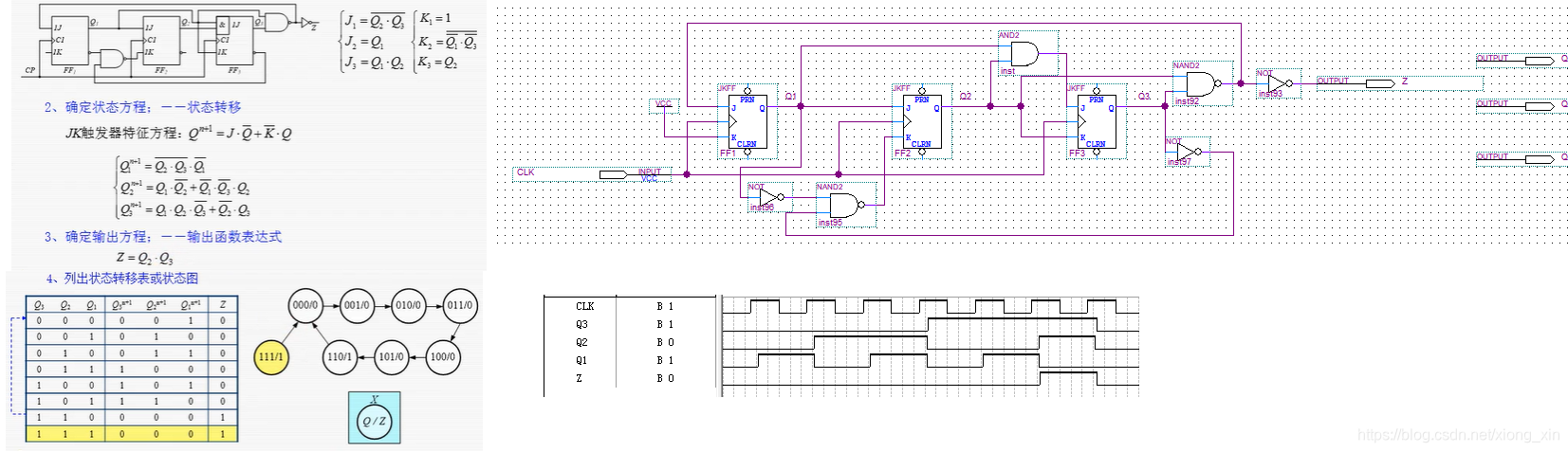

  • 分析是给出电路图分析逻辑功能
  • 根据驱动方程写出状态转移方程绘制状态转移表
  • 犯得两个错误
    • Q 2 Q 1 ‾ ≠ Q 2 ‾ ⋅ Q 1 ‾ \overline{Q_2Q_1}\neq\overline{Q_2} \cdot \overline{Q_1} Q2​Q1​​​=Q2​​⋅Q1​​
    • 注意连线从Q2口出还是Q2反口出

在这里插入图片描述

  • 参考分析可以反向思考设计一个可以自启动的模7计数器
只是有点小怂
