引言

转自
凡是和图像领域工作的人，都会经常听到ISP（Image Signal Process，图像信号处理），知道ISP对图像质量非常重要。比如华为和小米竞争手机拍照和录像效果，主要的竞争领域就是ISP；做AI（Artificial Intelligence，人工智能）的人也知道，如果ISP不给力，后续的AI处理效果会受到影响。

ISP在图像输入流中的位置如下（图中的成像引擎）：
在这里插入图片描述
有时，我们想了解一下ISP里面到底有什么，会拿到一个巨大图，伴随一个名词列表，搞不清重点，搞不清前因后果。

再请教几个图像处理的教授，他会说，你说的都是工程问题，我现在在研究更深奥的课题，比如三维重建，语义分割，人体运动捕捉等算法。What？我就是为了这些AI算法，遇到了ISP的瓶颈。
在这里插入图片描述
为什么相机的CMOS传感器(Sensor)输出的原始数据(raw data)不能做好一点，不要让ISP做这么复杂？

现在的ISP通常做了哪些工作，每个工作的原因是什么？处理的原理是什么？哪些处理对于图像效果最明显？哪些处理比较成熟？

接下来我们就来回答。

Sensor输出的原始数据和人类预期的图像有巨大差异
需要ISP模块的原因有2个方面，一个是镜头和Sensor的物理缺陷(不完美)，第二是拍摄的光线条件多样，镜头和Sensor需要根据环境做适应（就像人眼要通过瞳孔缩放，适应环境明暗一样）。

由于这2个方面原因，如果没有ISP模块，现在无法让我们生成人类预期的图片质量。如下图，是几幅油画，这就是人类期望的调整ISP成像效果的方向。

在这里插入图片描述
梦幻田园│法国画家Jean Marc Janiaczyk油画作品

跨越阿尔卑斯山圣伯纳隘口的拿破仑│法国画家雅克-路易·大卫（1801-1805年）

抱陶女│画家谢楚余油画作品(1997年)

再来一张Sensor输出的Raw Data的效果，可以看到效果很差（注意是正常室内光线下）：
在这里插入图片描述

Sensor的问题以及ISP的处理原理

镜头和Sensor的物理缺陷(不完美)导致以下问题，需要ISP模块去补偿。

问题一：Sensor有漏电流。

由于Sensor漏电流存在，刚把镜头放入一个全黑的环境，Sensor输出的原始数据不为0；而我们希望全黑时原始数据为0.

**处理模块名称：**BLC(BlackLevel Correction)------黑电平校正

**处理原理：**我们需要找到一个矫正值，所有像素值都减去这个值，就得到一个矫正成功的结果。一般情况下，sensor的传感器周边，还有一小部分区域是有感光器的，但是没有光透射进来。可以把这部分的传感器的信号作为矫正值，从可感光部分的信号中减去，就可获得校正后信号。

**处理流程：**在运行时调整，不需要依赖人工矫正。

**处理效果：**处理方案成熟。

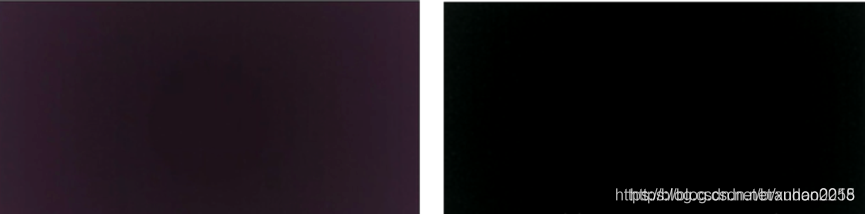

左边未校验，右边是矫正后的图像
在这里插入图片描述

问题二：通过镜头到达Sensor中间的光多于到达Sensor的边缘的光，即光学系统中的渐晕。

这是由于随着视场角慢慢增大，能够通过照相机镜头的斜光束将慢慢减少。导致Senor捕获的图像中间亮度高，周围边缘亮度低。

**处理模块名称：**LSC(Lens Shade Correction)------镜头阴影校正

**处理原理：**首先检测出图像中间亮度比较均匀的部分，认为这部分不需要矫正，然后以此为中心，计算出周围区域需要补偿的因子（增益）。实际项目中，可以把镜头对准白色物体，检查图像四周是否有暗角。

**处理流程：**在运行前依赖人工矫正。

**处理效果：**处理方案成熟。

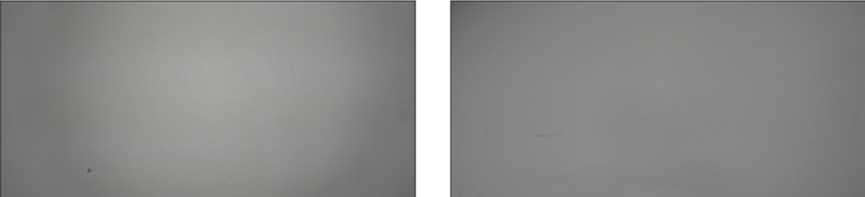

下图左边图像是未做镜头阴影校正的，右边图像是做了镜头阴影校正的。
在这里插入图片描述
问题三：Senor上有的像素点的输出有坏点。
由于Sensor是物理器件，有坏点是难以避免的；而且使用时间长了坏点会越来越多。通过在全黑环境下观察输出的彩点和亮点，或在白色物体下观察输出的彩点和黑点，就可以看到无规律的散落在各处的坏点。

**处理模块名称：**BPC(Bad Point Correction)------坏点校正

也叫Defect Pixel Correction(DPC)

处理原理：

第一步：检测坏点。在RGB域上做5x5的评估，如果某个点和周围的点偏离度超过阈值的点为坏点。为了防止误判，还需要更复杂的逻辑，如连续评估N帧。

第二步：纠正坏点。对找到的坏点做中值滤波，替换原来的值即可。

**处理流程：**在运行时调整，不需要依赖人工矫正。

**处理效果：**NA。

问题四：Cmos的Sensor采用了Bayer色彩滤波阵列(Bayer Color Filter Array，CFA)。
按道理sensor输出的是RGB的raw data，每个像素点都感知RGB 3个分量的数字这样最准确。但是这样需要3套感光板，而且RGB的3套数据还需要时间同步和对齐，这样成本高，难度大。

所以，我们通常采用一个叫Bayer色彩滤波阵列(Bayer Color Filter Array，CFA)的滤光板，放在一个感光板。

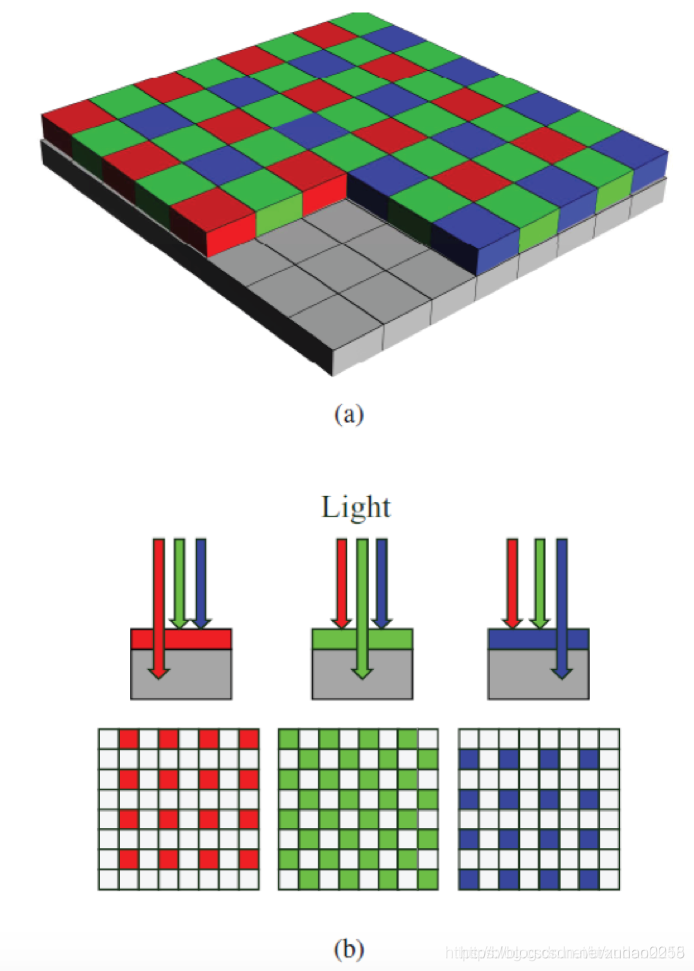

如下图是一个8x8的分辨率的感光面板，图(a)中彩色部分是Bayer色彩滤波阵列，RGB三种颜色间隔排列。这样一次拍照就产生图(b)的RGB三幅图片，图片中彩色的是有感光数字的，白色空白是没有感光数字的点。我们需要通过Demosaic（颜色插值）的方法，把白色的像素点的值给补上。

图(b)绿色的像素点数目是红色或蓝色的2倍，是因为人员对绿色更敏感。
在这里插入图片描述
处理流程：在运行时调整，不需要依赖人工矫正。
