Verilog HDL语法入门系列（四）:Verilog的语言操作符规则(下)

微信公众号获取更多FPGA相关源码：

7.移位操作符

符号	含义
>>	逻辑右移
<<	逻辑左移

1. 移位操作符对其左边的操作数进行向左或向右的位移位操作。
2. 第二个操作数（移位位数）是无符号数
3. 若第二个操作数是x或z则结果为x

• << 将左边的操作数左移右边操作数指定的位数
• >> 将左边的操作数右移右边操作数指定的位数

在赋值语句中，如果右边(RHS)的结果:

• 位宽大于左边，则把最高位截去
• 位宽小于左边，则零扩展
• 建议：表达式左右位数一致

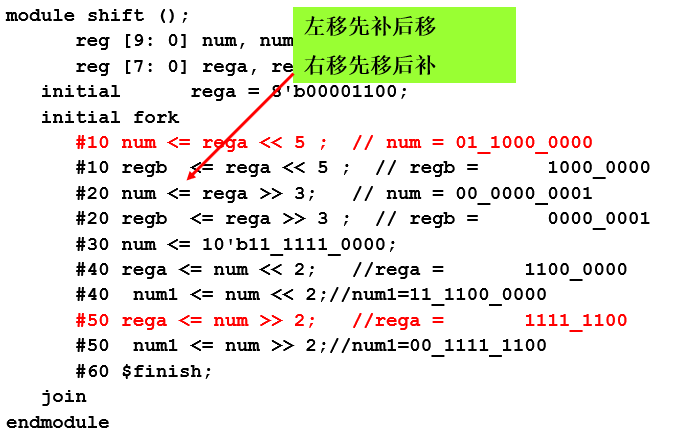

实例：

module shift ();
      reg [9: 0] num, num1;
      reg [7: 0] rega, regb;
   initial      rega = 8'b00001100;
   initial fork
      #10 num <= rega << 5 ;  // num = 01_1000_0000
      #10 regb  <= rega << 5 ;  // regb =      1000_0000
      #20 num <= rega >> 3;   // num = 00_0000_0001
      #20 regb  <= rega >> 3 ;  // regb =      0000_0001
      #30 num <= 10'b11_1111_0000;
      #40 rega <= num << 2;   //rega =       1100_0000
      #40  num1 <= num << 2;//num1=11_1100_0000
      #50 rega <= num >> 2;   //rega =       1111_1100
      #50  num1 <= num >> 2;//num1=00_1111_1100
      #60 $finish;
   join
endmodule

8.关系操作符

符号	含义
>	大于
<	小于
>=	大于等于
<=	小于等于

关系操作符的结果可以是1’b1、1’b0或1’bx。

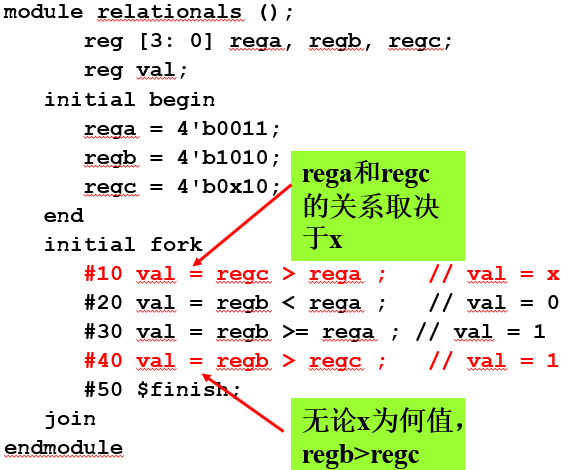

实例：

module relationals ();
      reg [3: 0] rega, regb, regc;
      reg val;
   initial begin
      rega = 4'b0011;
      regb = 4'b1010;
      regc = 4'b0x10;
   end
   initial fork
      #10 val = regc > rega ;   // val = x
      #20 val = regb < rega ;   // val = 0
      #30 val = regb >= rega ; // val = 1
      #40 val = regb > regc ;   // val = 1
      #50 $finish;
   join
endmodule

9.相等操作符

9.1逻辑等与case等

'='赋值操作符，将等式右边表达式的值拷贝到左边。

注意逻辑等与case等的差别:

实例：

a = 2'b1x;
b = 2'b1x;
if (a == b)
    $display(" a is equal to b");
else
    $display(" a is not equal to b");

• 2‘b1x==2’b0x 值为0，因为不相等
• 2‘b1x==2’b1x 值为x，因为可能不相等，也可能相等

实例：

a = 2'b1x;
b = 2'b1x;
if (a === b)
    $display(" a is identical to b");
else
    $display(" a is not identical to b");

• 2‘b1x===2’b0x 值为0，因为不相同
• 2‘b1x===2’b1x 值为1，因为相同

**特别注意：**Case等只能用于行为描述，不能用于RTL描述。

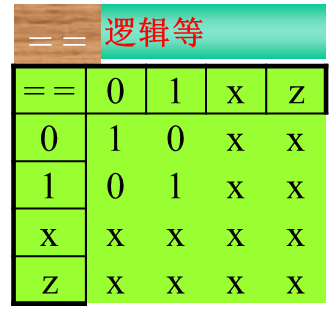

9.2逻辑等与逻辑不等

符号	含义
==	逻辑等
! =	逻辑不等

1. 其结果是1’b1、1’b0或1’bx。
2. 如果左边及右边为确定值并且相等，则结果为1。
3. 如果左边及右边为确定值并且不相等，则结果为0。
4. 如果左边及右边有值不能确定的位，但值确定的位相等，则结果为x。
5. !=的结果与= =相反

值确定是指所有的位为0或1。不确定值是有值为x或z的位。

实例：

module equalities1();
      reg [3: 0] rega, regb, regc;
      reg val;
   initial begin
      rega = 4'b0011;
      regb = 4'b1010;
      regc = 4'b1x10;
   end
   initial fork
      #10 val = rega == regb ;  // val = 0
      #20 val = rega != regc;    // val = 1
      #30 val = regb != regc;    // val = x
      #40 val = regc == regc;   // val = x
      #50 $finish;
   join
endmodule

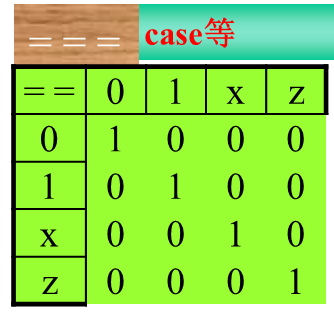

9.3 case等与case不等

符号	含义
===	相同(case等)
! ==	不相同(case不等)

1. 其结果是1’b1、1’b0或1’bx。
2. 如果左边及右边的值相同（包括x、z)，则结果为1。
3. 如果左边及右边的值不相同，则结果为0。
4. !==的结果与 === 相反

特别注意：综合工具不支持case等与case不等的写法，只能仿真时使用

实例：

module equalities2();
      reg [3: 0] rega, regb, regc;
      reg val;
   initial begin
      rega = 4'b0011;
      regb = 4'b1010;
      regc = 4'b1x10;
   end
   initial fork
      #10 val = rega === regb ; // val = 0
      #20 val = rega !== regc;   // val = 1
      #30 val = regb === regc;  // val = 0
      #40 val = regc === regc;  // val = 1
      #50 $finish;
   join
endmodule

10.条件操作符

符号	含义
?:	条件

如果条件值为x或z，则结果可能为x或z。

条件操作符的语法为：

= ? <true_expression>:<false_expression>

其意思是：if condition is TRUE, then LHS=true_expression, else LHS = false_expression

每个条件操作符必须有三个参数，缺少任何一个都会产生错误。
最后一个操作数作为缺省值。

registger = condition ? true_value:false_value；

上式中：

• 若condition为真则register等于true_value；
• 若condition为假则register等于false_value。
• 一个很有意思的地方是，如果条件值不确定，且true_value和false_value不相等，则输出不确定值。

例如：

assign out = (sel == 0) ? a : b;

• 若sel为0则out =a；
• 若sel为1则out = b。

如果sel为x或z:

• 若a = b =0，则out = 0；
• 若a≠b，则out值不确定。

实例：

module likebufif( in, en, out);
      input in;
      input en;
      output out;
   assign out = (en == 1) ? in : 'bz;
endmodule

module like4to1( a, b, c, d, sel, out);
      input a, b, c, d;
      input [1: 0] sel;
      output out;
   assign out = sel == 2'b00 ? a :
                        sel == 2'b01 ? b :
                        sel == 2'b10 ? c : d;
endmodule

11.级联操作符

符号	含义
{}	级联

可以从不同的矢量中选择位并用它们组成一个新的矢量。
用于位的重组和矢量构造

在级联和复制时，必须指定位数，否则将产生错误。
下面是类似错误的例子：

   a[7:0] = {4{'b10}};
   b[7:0] = {2{5}};
   c[3:0] = {3'b011,'b0};

级联时不限定操作数的数目。在操作符符号{ }中，用逗号将操作数分开。例如:{A, B, C, D}

实例：

module concatenation;
      reg [7: 0] rega, regb, regc, regd;
      reg [7: 0] new;
   initial begin
      rega = 8'b0000_0011;
      regb = 8'b0000_0100;
      regc = 8'b0001_1000;
      regd = 8'b1110_0000;
   end
   initial fork
      #10 new = {regc[ 4: 3], regd[ 7: 5],
                         regb[ 2], rega[ 1: 0]};
      // new = 8'b11111111
      #20 $finish;
   join
endmodule

12.复制

符号	含义
{{}}	复制

复制一个变量或在{ }中的值,前两个{ 符号之间的正整数指定复制次数。

实例：

module replicate ();
      reg [3: 0] rega;
      reg [1: 0] regb, regc;
      reg [7: 0] bus;
   initial begin
      rega = 4’b1001;
      regb = 2'b11;
      regc = 2'b00;
   end
   initial fork
        #10 bus <= {4{ regb}}; // bus = 11111111
    // regb is replicated 4 times.
        #20 bus <= { {2{ regb}}, {2{ regc}} };
    // bus = 11110000. regc and regb are each
    // replicated, and the resulting vectors
    // are concatenated together
        #30 bus <= { {4{ rega[1]}}, rega };
    // bus = 00001001. rega is sign-extended
        #40 $finish;
   join
endmodule
