FPGA------ 基于 ZYNQ ECO开发板 点灯

module sy1(

    input clk,
    input rst_n,
    output reg[3:0]led

    );
    always @(posedge clk)
        if(!rst_n)
            led<=0;
        else
            led<=4'b1111;
endmodule

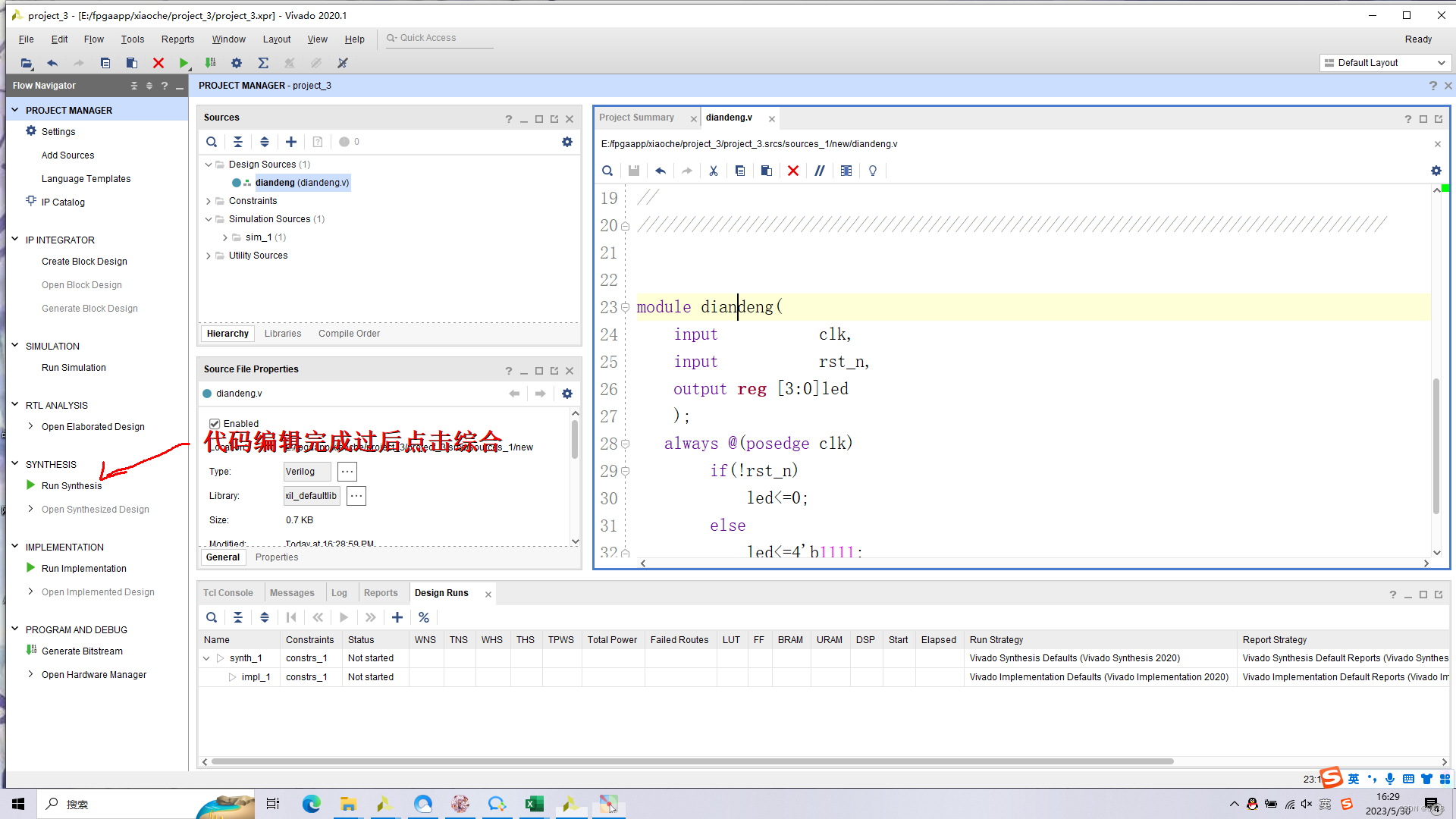

这是一个简单的Verilog点灯模块，声明了一个时钟信号clk、一个复位信号rst_n和一个4位的输出寄存器led。

在always @(posedge clk)块中，使用了一个条件语句。如果复位信号rst_n为低电平（即复位有效），则将led寄存器的值设为0。否则，每当时钟上升沿到来时，将led寄存器的值设为4'b1111（二进制表示）。

简而言之，这个模块是一个简单的寄存器，当复位信号为低电平时将led寄存器清零，否则在每个时钟上升沿将其设为15（二进制表示）。

而我们的led则对应ZYNQ ECO开发板上四个led灯，led<=1111,及四个高电平；

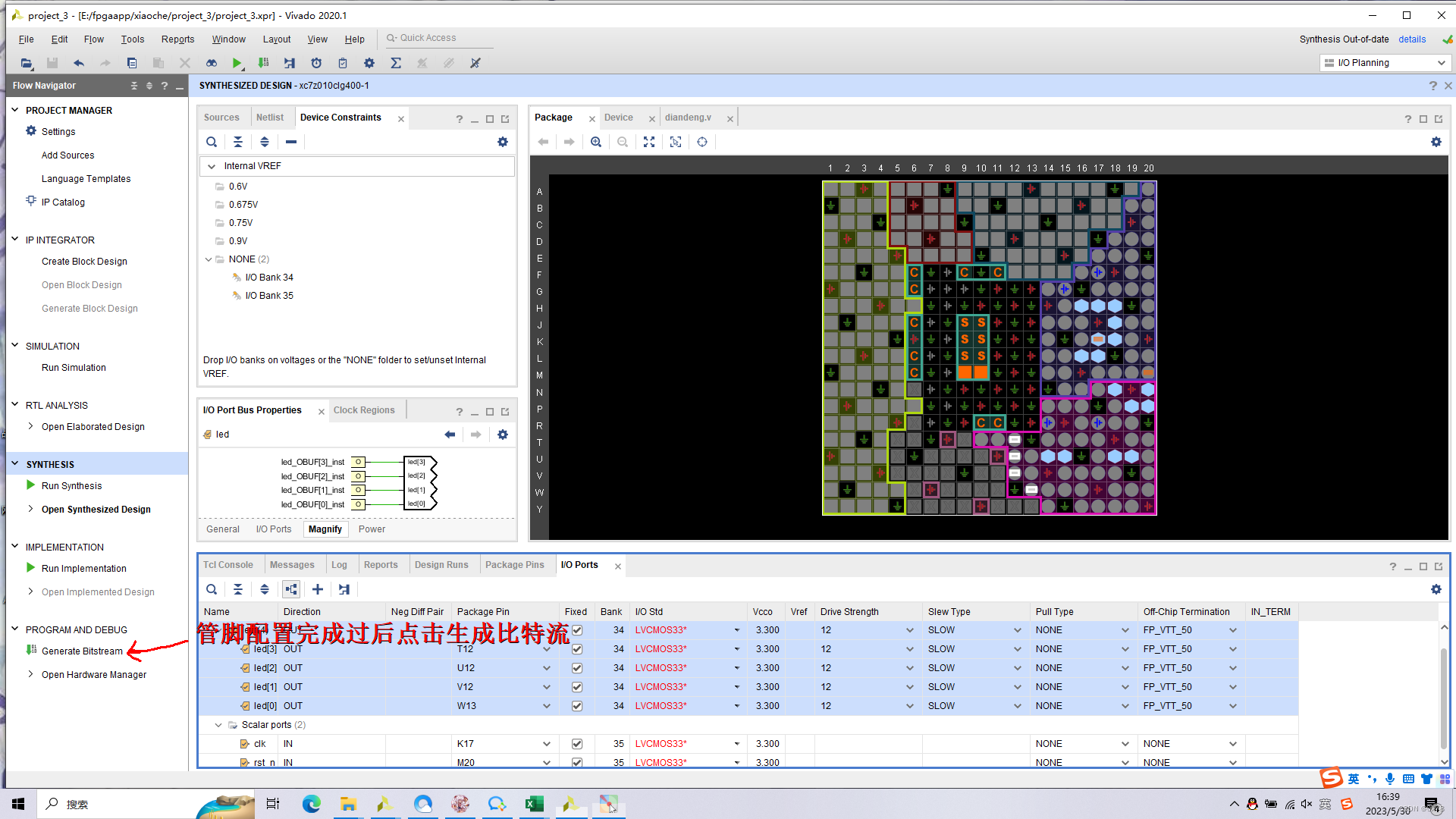

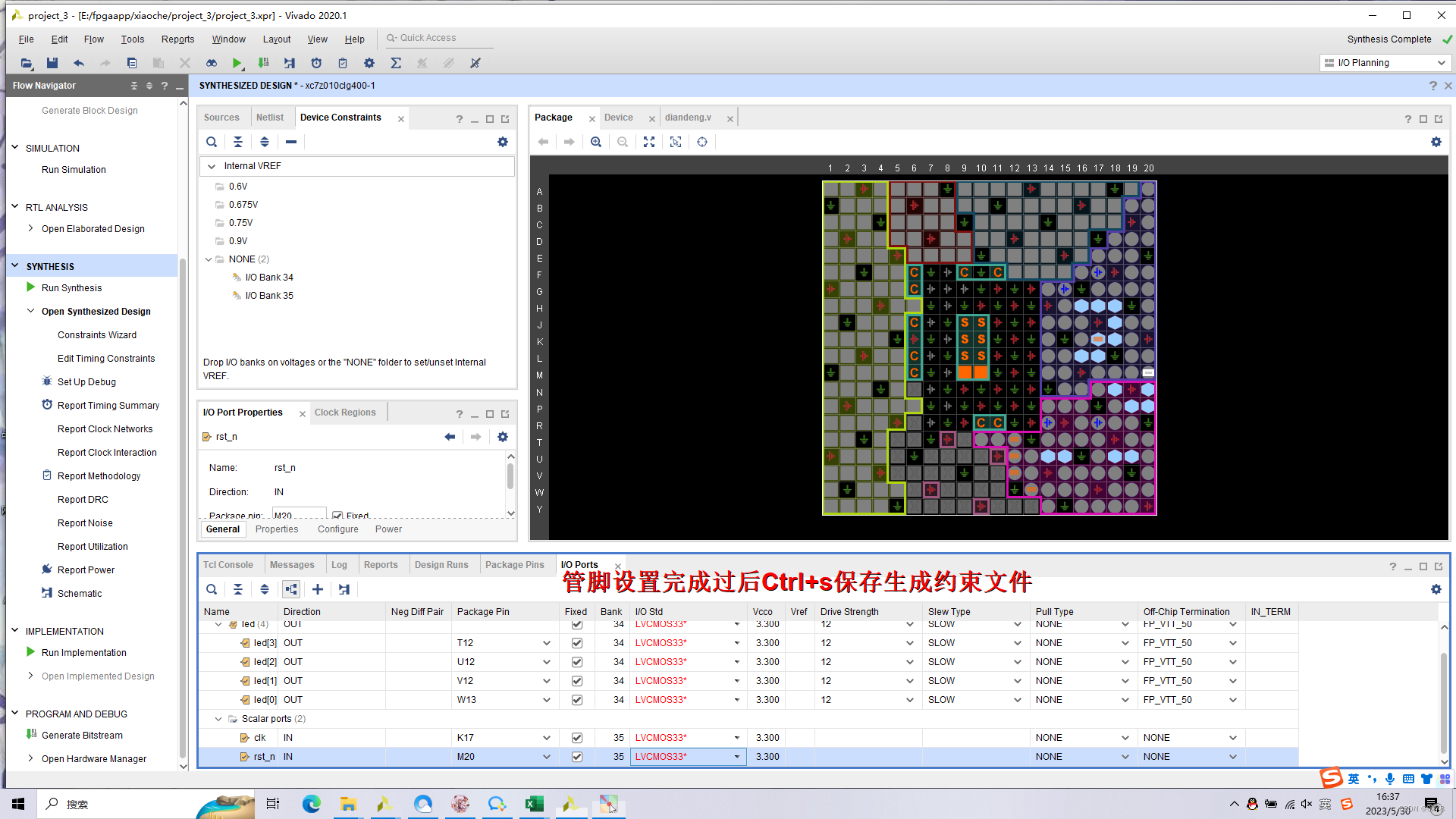

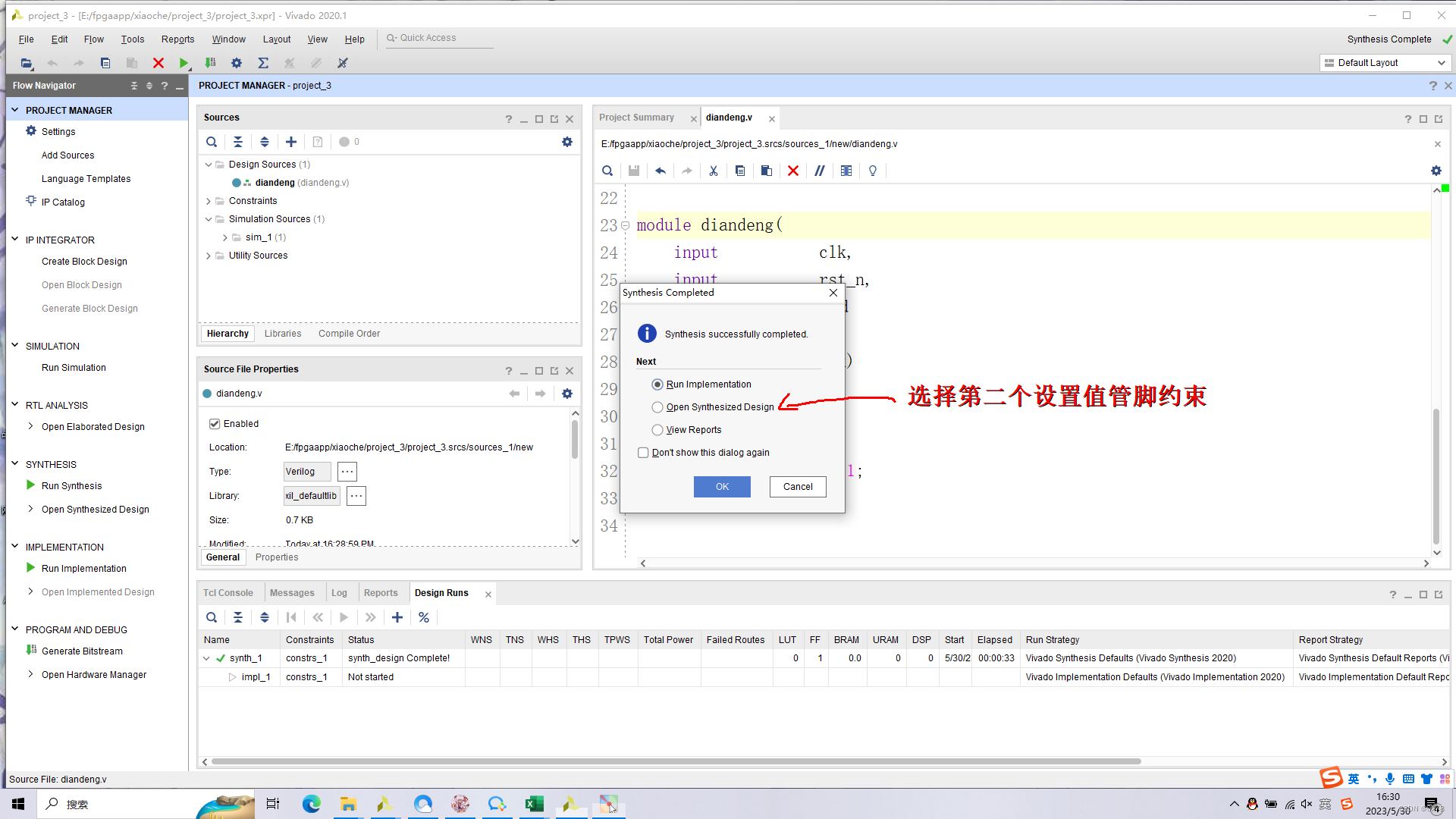

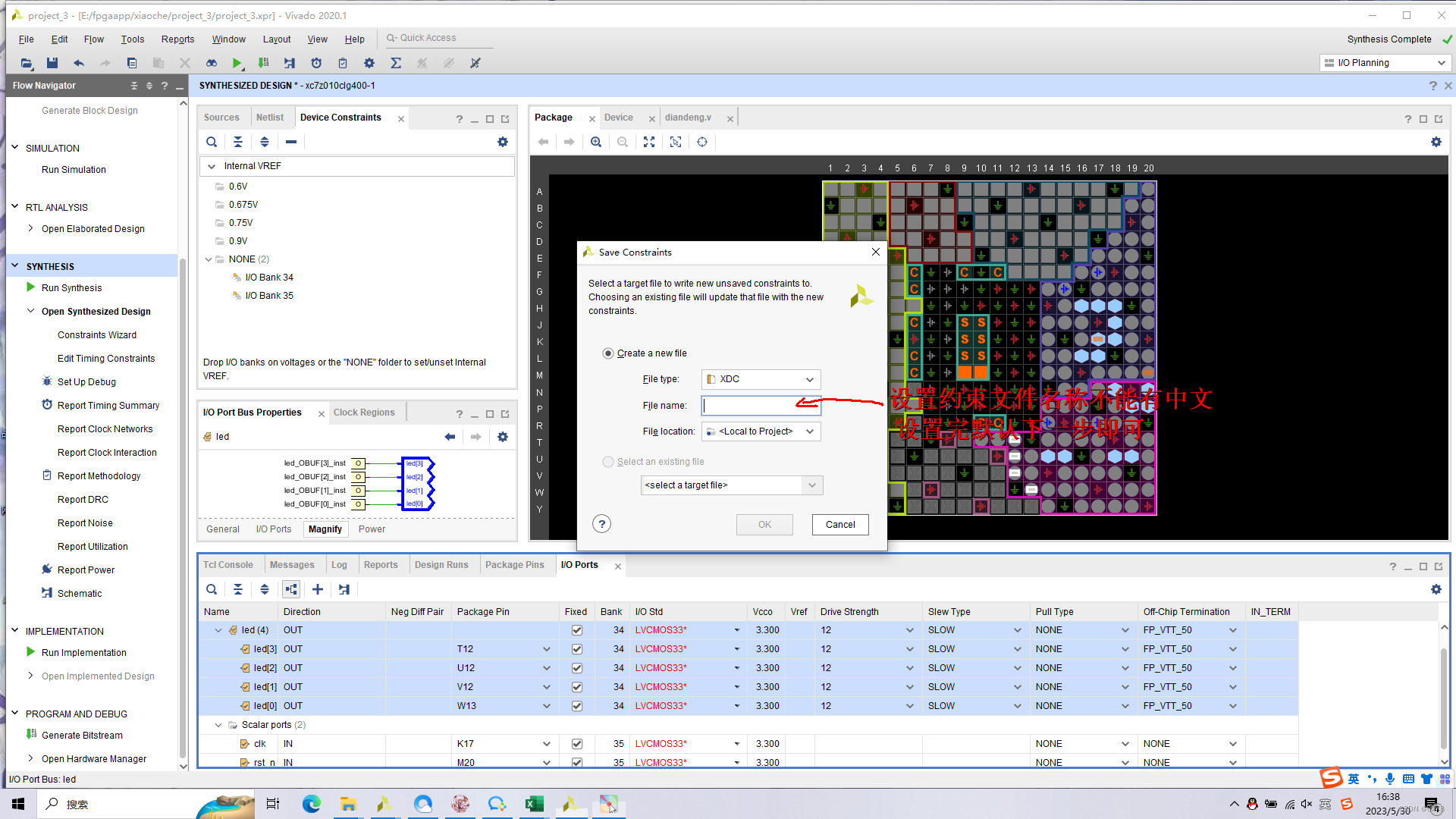

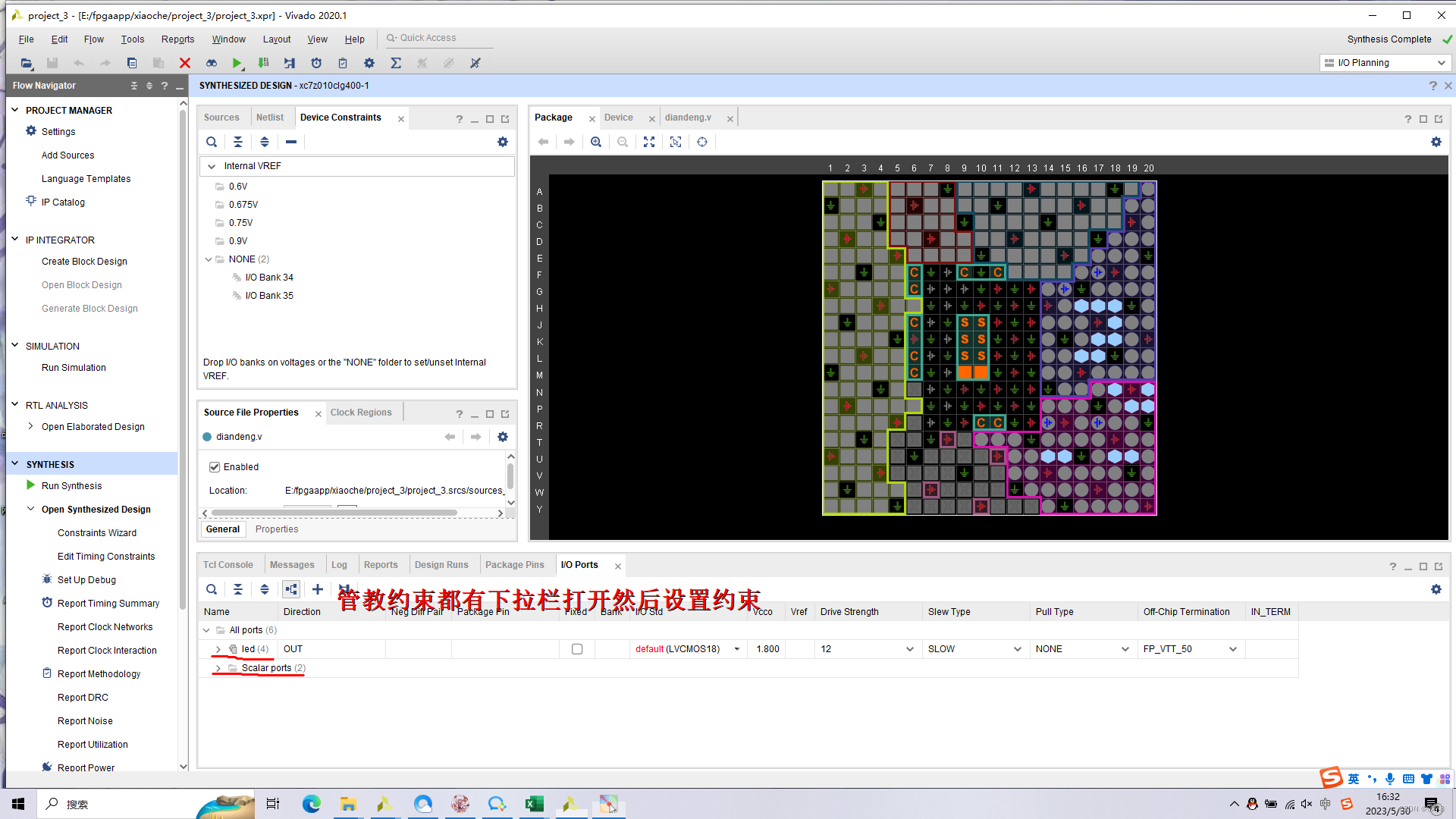

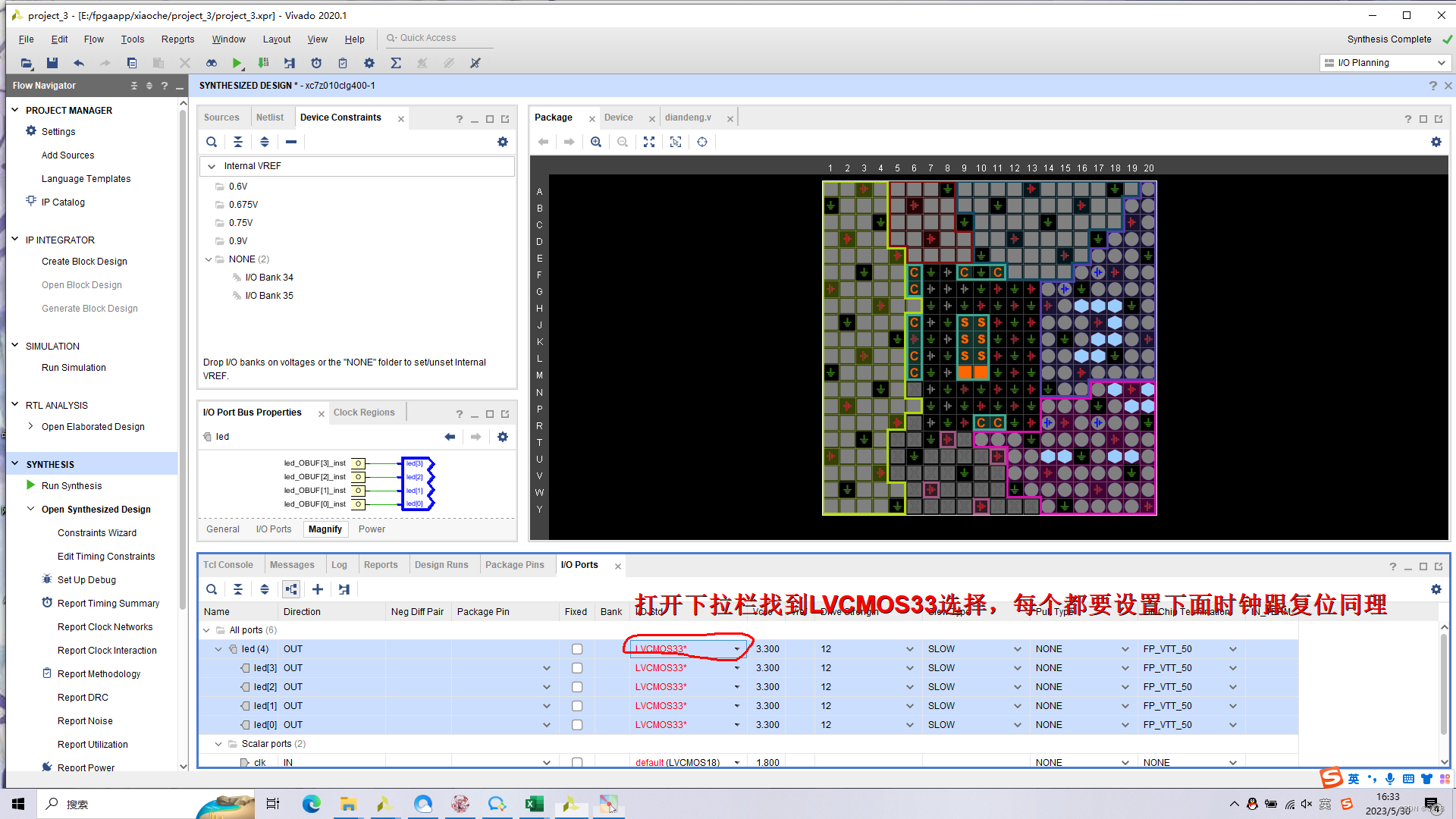

下面将led于相应引脚绑定

我们查看ZYNQ ECO        硬件说明书 可得到对应引脚

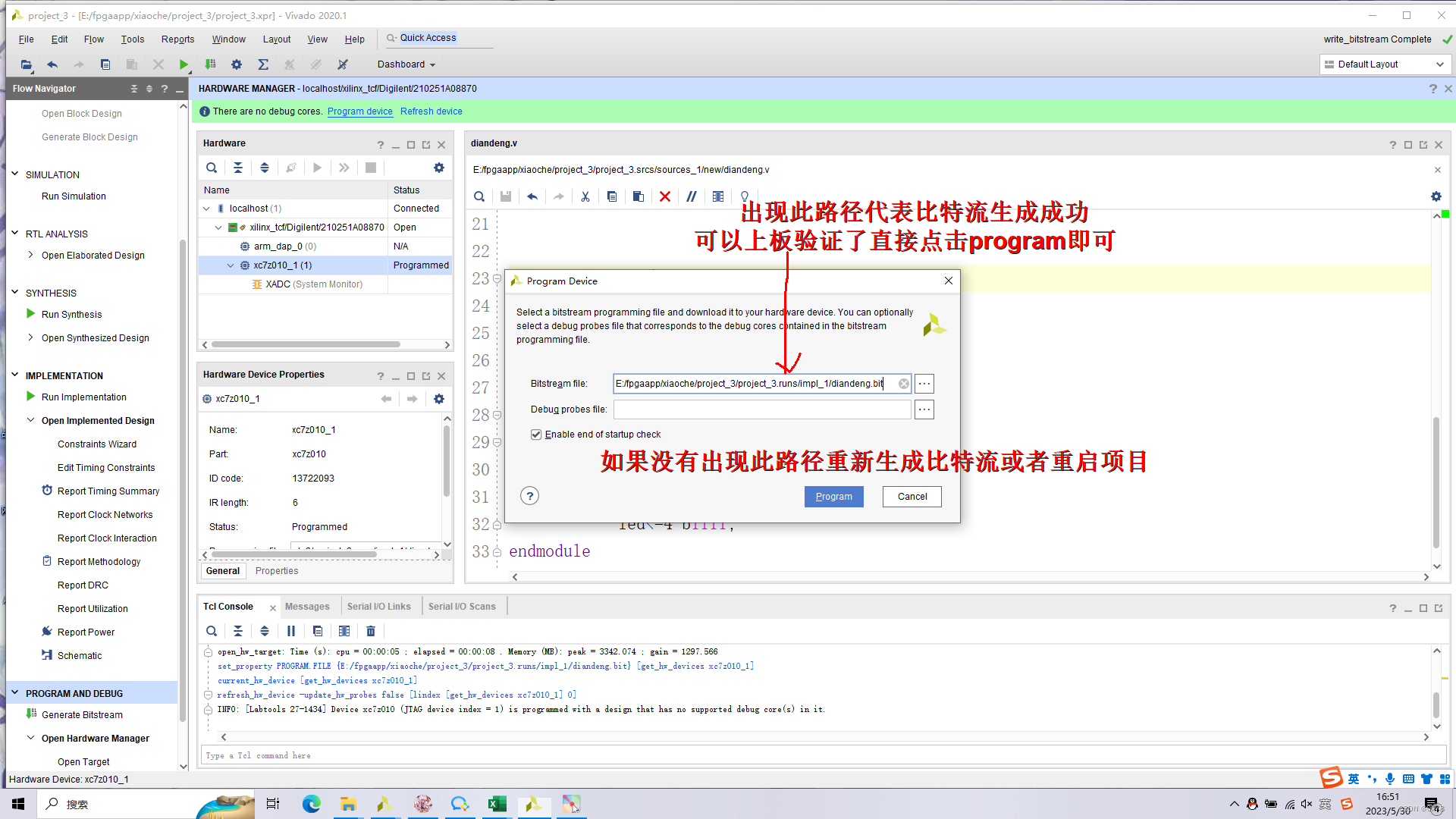

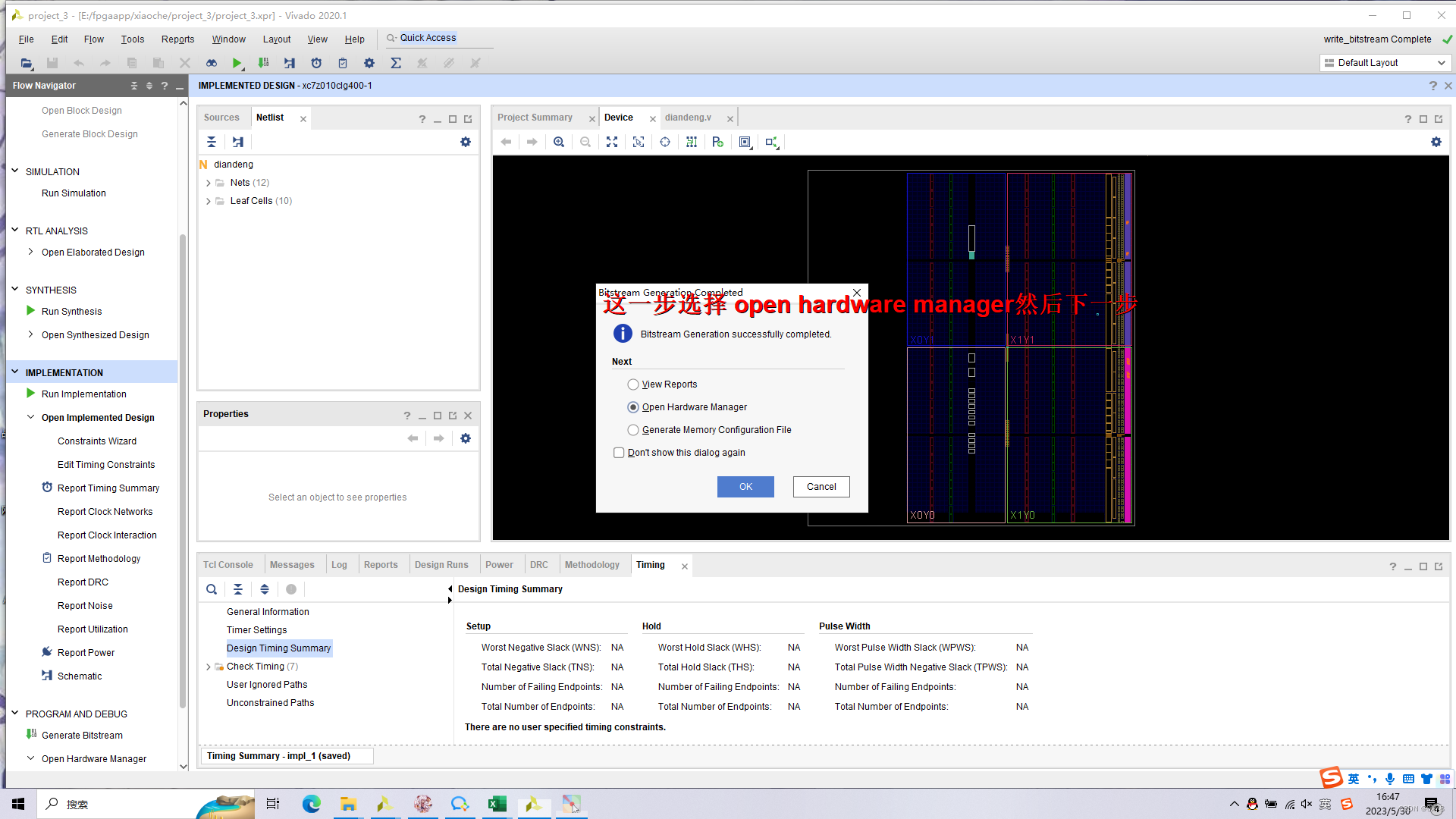

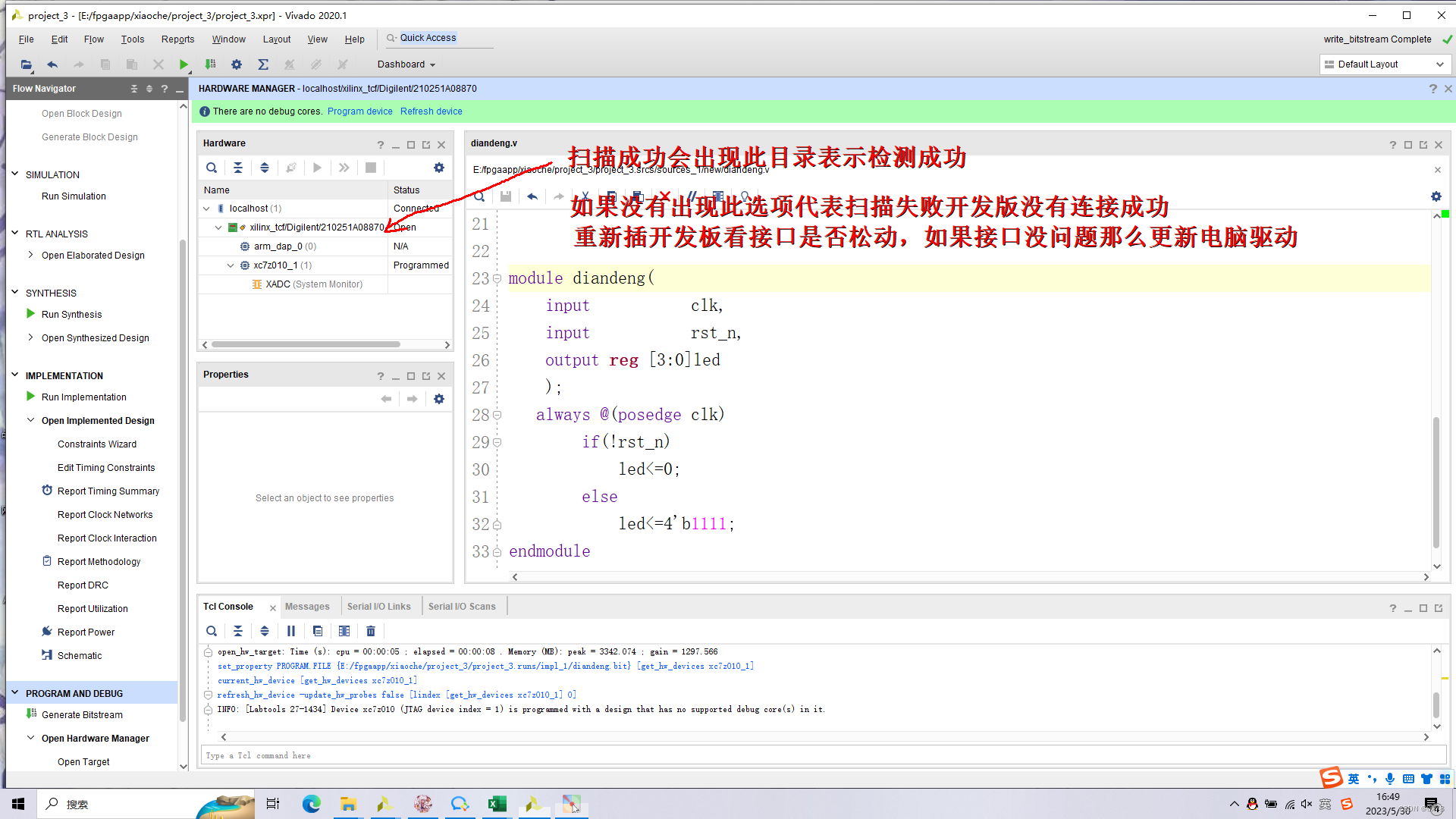

至此就可实现点灯。
