SINAMICS V90 指导手册 第2章 2.2_系统配套表

V90 PN配套表一共有三张，分别是200V低惯量配套表、400V高惯量配套表和400V带直型连接器的配套表。其中200V电压等级低惯量伺服功率范围从0.05-2kW，额定扭矩从0.16-6.37Nm，电缆长度分别是3m、5m、10m、20m四种型号；400V电压等级带直型连接器的低惯量伺服功率范围从0.4-7kW，额定扭矩从1.27-33.4Nm，电缆长度分别是3m、5m、7m、10m、15m、20m六种型号；400V电压等级带直角连接器的低惯量伺服功率范围从0.4-7kW，额定扭矩从1.27-33.4Nm，电缆长度分别是3m、5m、7m、10m、15m、20m六种型号；内容分别如下：

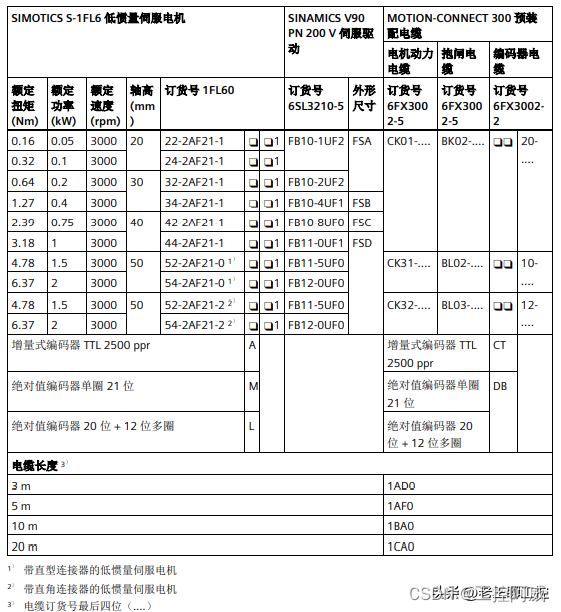

V90 PN 200 V 伺服系统

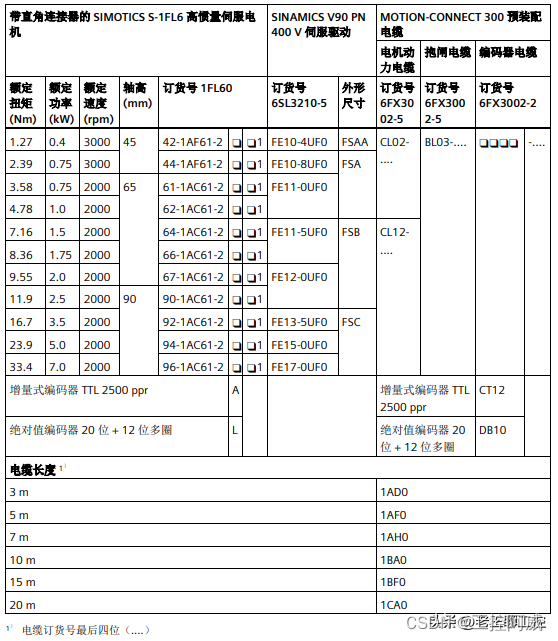

V90 PN 400V 伺服系统

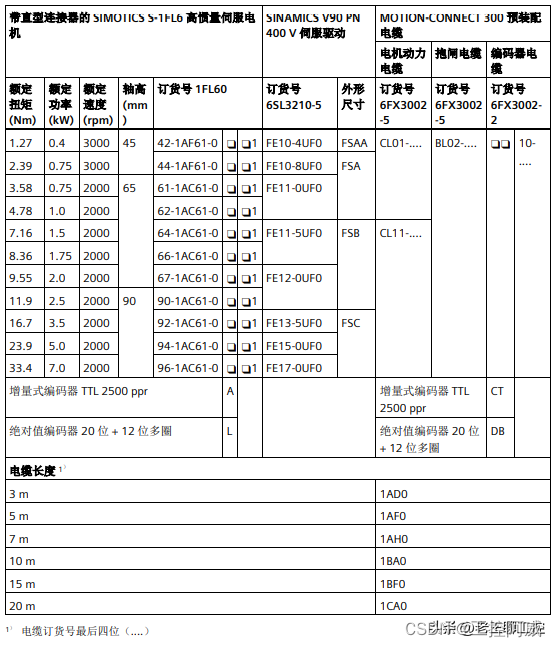

V90 PN 伺服系统

需要注意的是，正常我们可以选择上表中与之匹配的同功率段或低于其功率段的所有SIMOTICS S-1FL6伺服电机。 但如果所连接的电机的额定功率小于驱动的额定功率，必须确保电机的实际负载在驱动的过载能力范围内。更多信息将在后面章节关于"300%过载能力"中介绍。
