WT588D-32L 应用电路

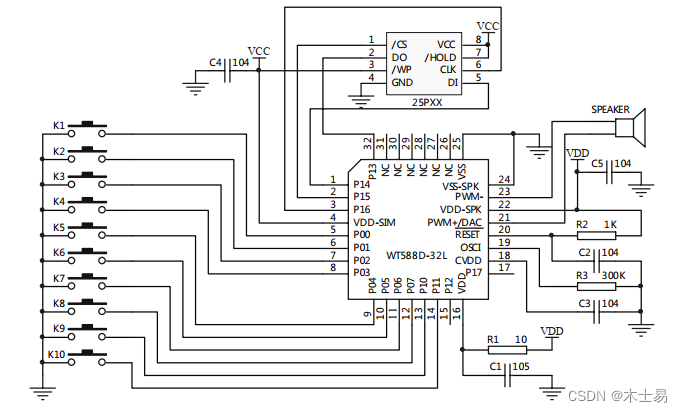

1、WT588D-32L 按键控制 PWM 输出应用电路

软件设置： 按键控制模式。
I/O 口定义： 选取 I/O 口 P00、P01、P02、P03、P04、P05、P06、P07、P10、P11 作为触发口，在编辑 WT588D 语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY 输出： P17 为 BUSY 忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近 VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压： VDD=DC2.8～5.5V，VCC=DC2.7～3.5V。采用 DC3.3V 供电时，可以直接短接 VDD 跟 VCC，采用 DC5V 供电时，VDD 端接 5V，VCC 端需要从 VDD 端串接两个二极管以提供工作电压。
音频输出： PWM 输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

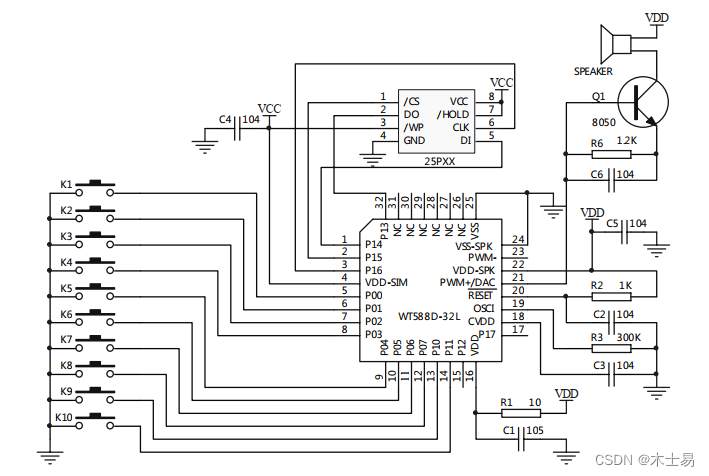

2、WT588D-32L 按键控制 DAC 输出（接三极管）应用电路



软件设置： 按键控制模式。
I/O 口定义： 选取 I/O 口 P00、P01、P02、P03、P04、P05、P06、P07、P10、P11 作为触发口，在编辑 WT588D 语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY 输出： P17 为 BUSY 忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近 VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压： VDD=DC2.8～5.5V，VCC=DC2.7～3.5V。采用 DC3.3V 供电时，可以直接短接 VDD 跟 VCC，采用 DC5V 供电时，VDD 端接 5V，VCC 端需要从 VDD 端串接两个二极管以提供工作电压。
音频输出： DAC 输出方式，利用 NPN 管将音频信号放大再输出给扬声器

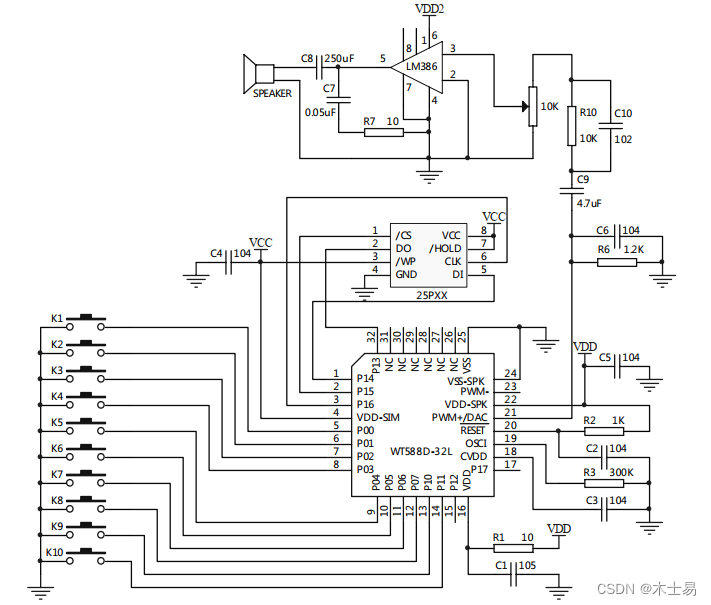

3、WT588D-32L 按键控制 DAC 输出（接功放）应用电路



软件设置： 按键控制模式。
I/O 口定义： 选取 I/O 口 P00、P01、P02、P03、P04、P05、P06、P07、P10、P11 作为触发口，在编辑 WT588D 语音工程时，把触发口的按键定义为可触发播放的触发方式，就可进行工作。
BUSY 输出： P17 为 BUSY 忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近 VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压： VDD=DC2.8～5.5V，VCC=DC2.7～3.5V。采用 DC3.3V 供电时，可以直接短接 VDD 跟 VCC，采用 DC5V 供电时，VDD 端接 5V，VCC 端需要从 VDD 端串接两个二极管以提供工作电压。VDD2 为功放工作电压。
音频输出： DAC 输出方式，音频信号从 PWM+/DAC 端输出，经过 R6、C6、C9、R10、C10 后输出到功放。

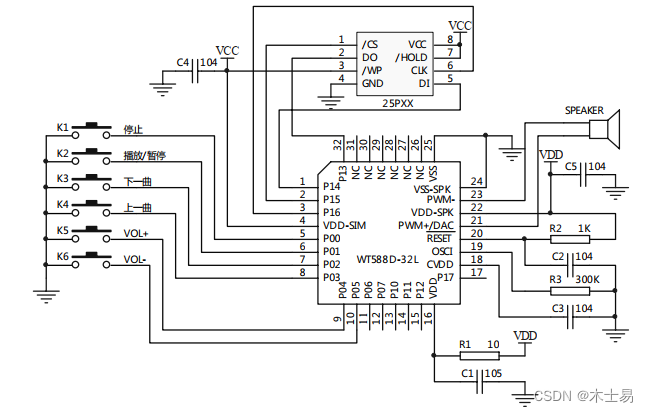

4、WT588D-32L MP3 控制 PWM 输出应用电路

 软件设置： MP3 控制模式。
I/O 口定义： 选取 I/O 口 P00、P01、P02、P03、P04、P05 作为触发口，I/O 口控制功能如原理图所示。
BUSY 输出： P17 为 BUSY 忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近 VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压： VDD=DC2.8～5.5V，VCC=DC2.7～3.5V。采用 DC3.3V 供电时，可以直接短接 VDD 跟 VCC，采用 DC5V 供电时，VDD 端接 5V，VCC 端需要从 VDD 端串接两个二极管以提供工作电压。
音频输出： PWM 输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

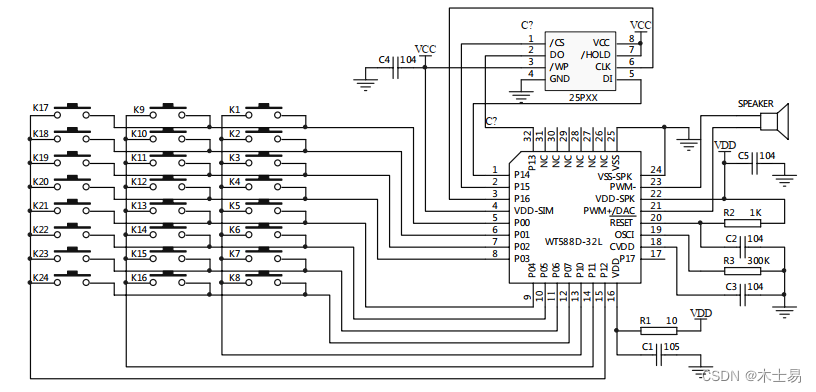

5、WT588D-32L 3×8 矩阵按键控制 PWM 输出应用电路

 软件设置： 3×8 矩阵按键控制模式。
I/O 口定义： 选取 I/O 口 P00、P01、P02、P03、P04、P05、P06、P07 作为矩阵行触发口，I/O 口 P10、P11、P12 为矩阵列触发口，通过短接矩阵行和矩阵列，可以触发相关的语音。
BUSY 输出： P17 为 BUSY 忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近 VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压： VDD=DC2.8～5.5V，VCC=DC2.7～3.5V。采用 DC3.3V 供电时，可以直接短接 VDD 跟 VCC，采用 DC5V 供电时，VDD 端接 5V，VCC 端需要从 VDD 端串接两个二极管以提供工作电压。
音频输出： PWM 输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

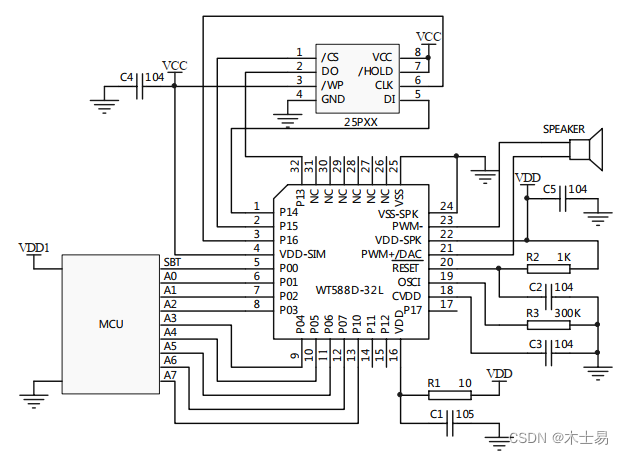

6、WT588D-32L 并口控制 PWM 输出应用电路

软件设置： 并口控制模式。
I/O 口定义： 选取 I/O 口 P00 作为 SBT 触发，P01、P02、P03、P04、P05、P06、P07、P10 为地址。
BUSY 输出： P17 为 BUSY 忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近 VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压： VDD=DC2.8～5.5V，VCC=DC2.7～3.5V。采用 DC3.3V 供电时，可以直接短接 VDD 跟 VCC，采用 DC5V 供电时，VDD 端接 5V，VCC 端需要从 VDD 端串接两个二极管以提供工作电压。VDD1 跟 VDD 存在压差时，需要在 MCU 跟 WT588D-32L的连接线 SBT、A0～A7 上串接电阻。
音频输出： PWM 输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

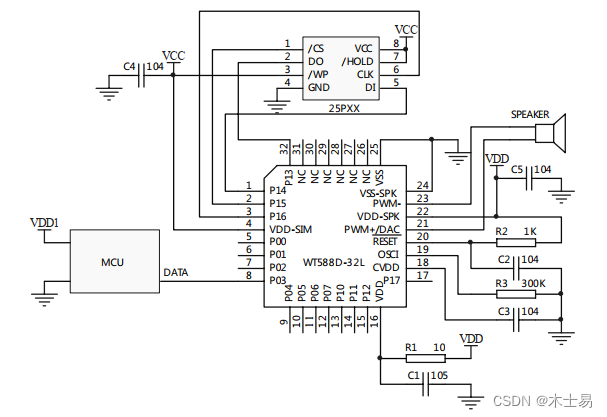

7、WT588D-32L 一线串口控制 PWM 输出应用电路

 软件设置： 一线串口控制模式。
I/O 口定义： 选取 I/O 口 P03 作为 DATA 通信管脚，P00、P01、P02、P04、P05、P06、P07、P10、P11 可以当作按键使用。
BUSY 输出： P17 为 BUSY 忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近 VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压： VDD=DC2.8～5.5V，VCC=DC2.7～3.5V。采用 DC3.3V 供电时，可以直接短接 VDD 跟 VCC，采用 DC5V 供电时，VDD 端接 5V，VCC 端需要从 VDD 端串接两个二极管以提供工作电压。VDD1 为 MCU 工作电压，如果 VDD1 跟 MCU 存在压差，需要在 MCU 跟 WT588D-32L 的通信线 DATA 上串接电阻。
音频输出： PWM 输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

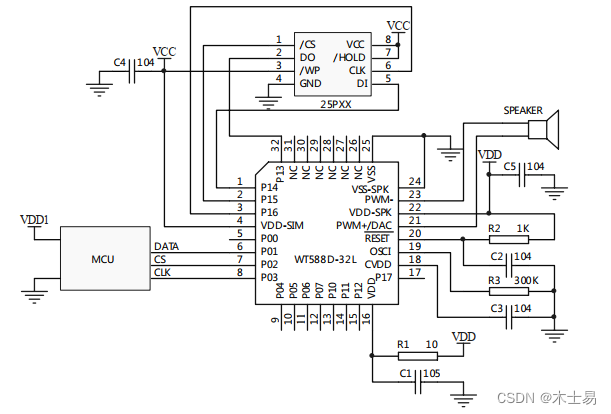

8、WT588D-32L 三线串口控制 PWM 输出应用电路

 软件设置： 三线串口控制模式。
I/O 口定义： P01 为 DATA，P02 为 CS，P03 为 CLK。由 MCU 发送信息对 WT588D 进行控制。其他 I/O 口无效。
BUSY 输出： P17 为 BUSY 忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近 VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压： VDD=DC2.8～5.5V，VCC=DC2.7～3.5V。采用 DC3.3V 供电时，可以直接短接 VDD 跟 VCC，采用 DC5V 供电时，VDD 端接 5V，VCC 端需要从 VDD 端串接两个二极管以提供工作电压。VDD1 为 MCU 工作电压，如果 VDD1 跟 MCU 存在压差，需要在 MCU 跟 WT588D-32L 的通信线 DATA、CS、CLK 上串接电阻。
音频输出： PWM 输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。

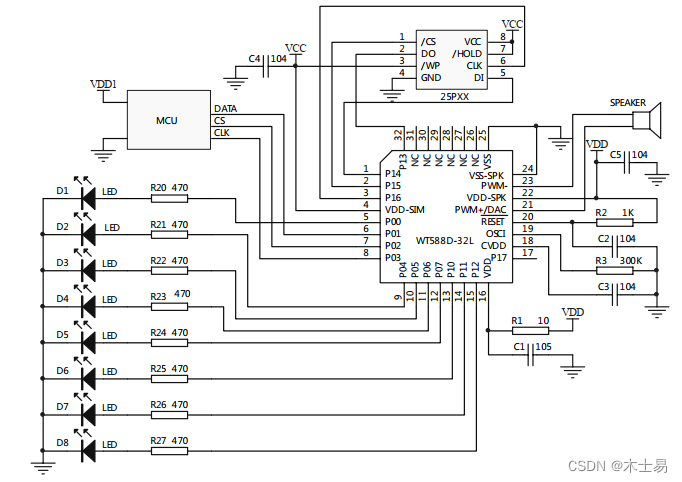

9、WT588D-32L 三线串口控制 I/O 口扩展输出应用电路

 软件设置： 三线串口控制模式。
I/O 口定义： P01 为 DATA，P02 为 CS，P03 为 CLK。由 MCU 发送信息对 WT588D 进行控制。P00、P04、P05、P06、P07、P10、P11、P12 为扩展输出口。
BUSY 输出： P17 为 BUSY 忙信号输出端，可从上位机软件端设置为播放状态输出为高电平或低电平。高电平时电压接近 VDD供电电压。用于接发光二极管做放音状态指示或忙信号判断。
供电电压： VDD=DC2.8～5.5V，VCC=DC2.7～3.5V。采用 DC3.3V 供电时，可以直接短接 VDD 跟 VCC，采用 DC5V 供电时，VDD 端接 5V，VCC 端需要从 VDD 端串接两个二极管以提供工作电压。VDD1 为 MCU 工作电压，如果 VDD1 跟 MCU 存在压差，需要在 MCU 跟 WT588D-32L 的通信线 DATA、CS、CLK 上串接电阻。
音频输出： PWM 输出方式，直接接扬声器。此种输出方式下，PWM+、PWM-均不能短接到地或者接电阻电容到地。
