机械臂运动控制_学习笔记

机械臂两种控制方式:

开环控制、闭环控制

  1. 开环控制:感知部分得到物体坐标→控制机械臂末端执行器到达这个坐标
  2. 闭环控制:感知部分同时得到物体坐标与机械臂未端执行器坐标>控制机械臂末
    端执行器坐标与物体坐标两坐标重合
  • 区别:开环控制中机械臂末端执行器的坐标为机械臂正逆解得到(无反馈),而
    闭环中的末端执行器坐标为感知部分得到(有反馈)

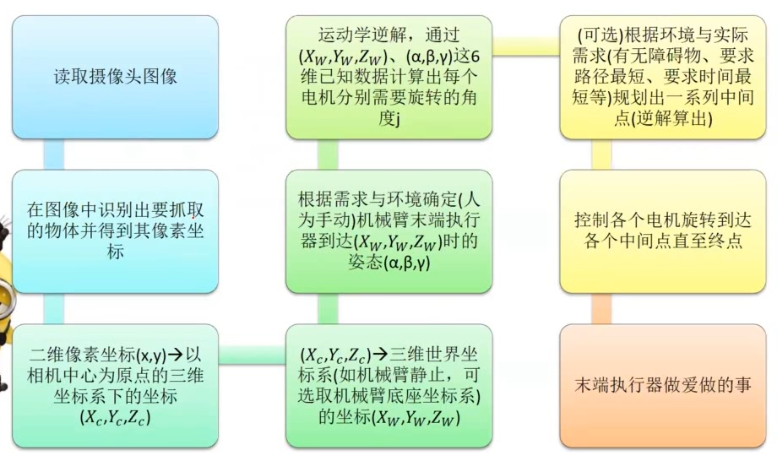

视觉机械臂抓取流程

在这里插入图片描述

**加粗样式**

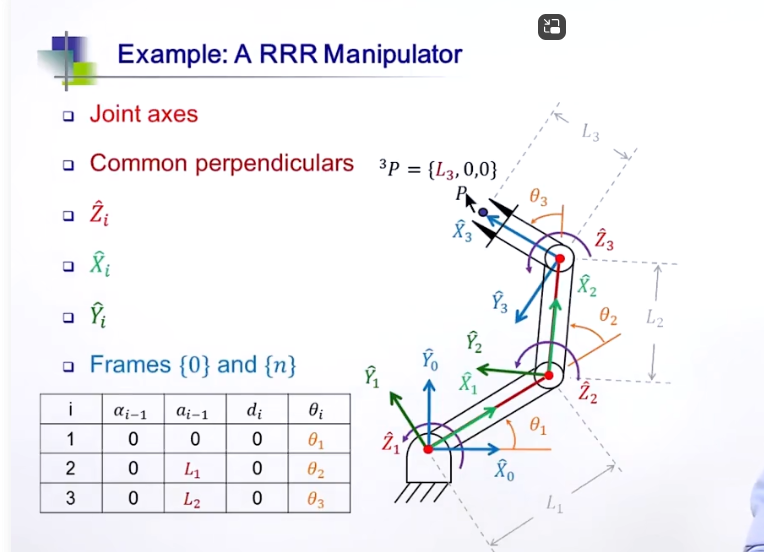

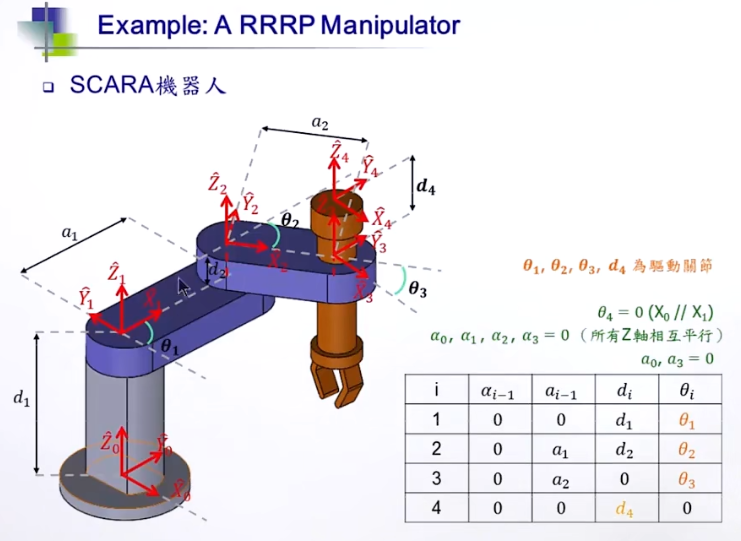

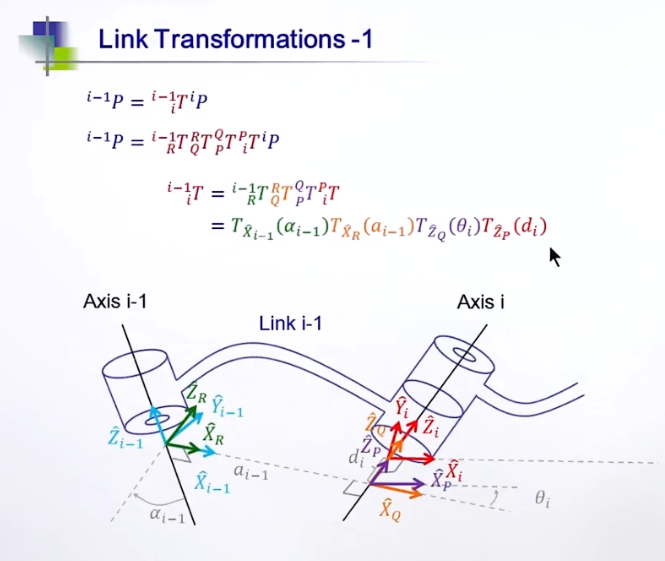

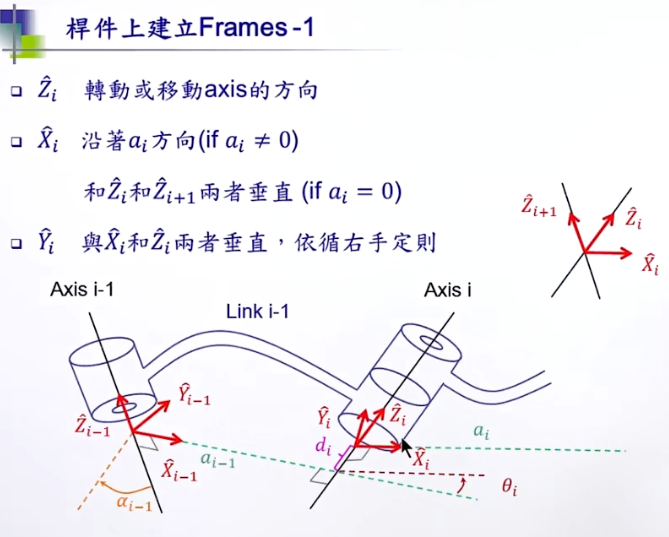

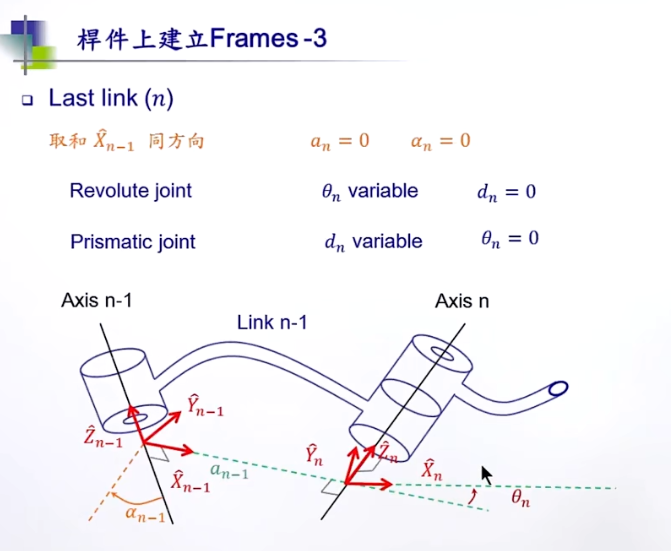

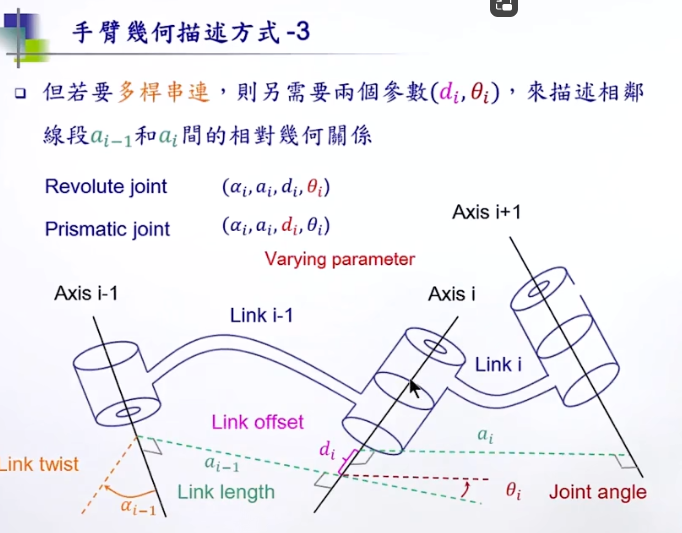

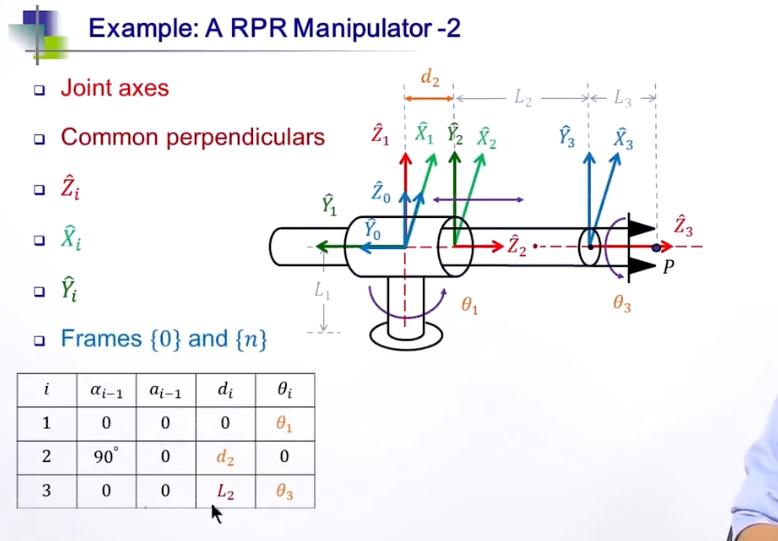

4.机械臂的描述方式-DH表示法

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

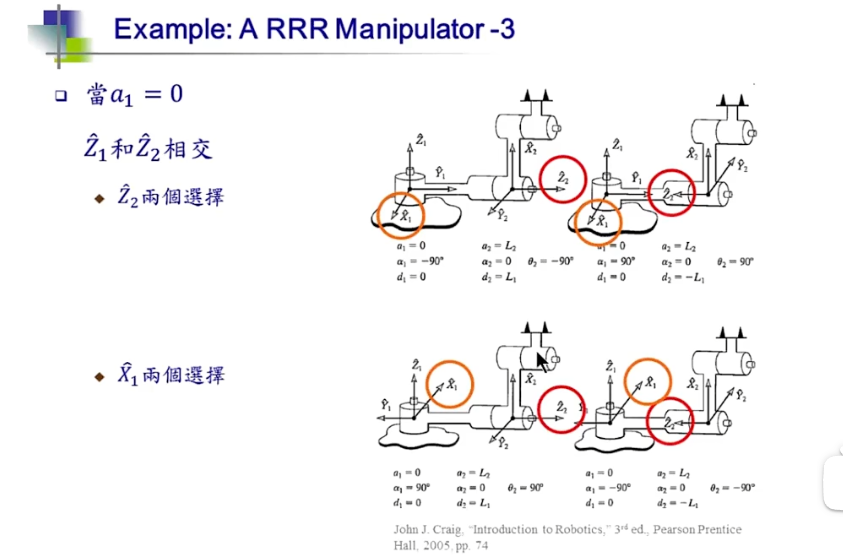

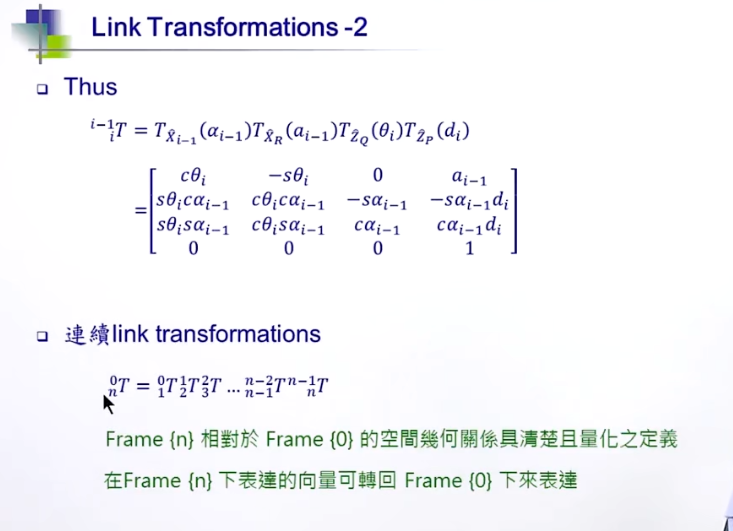

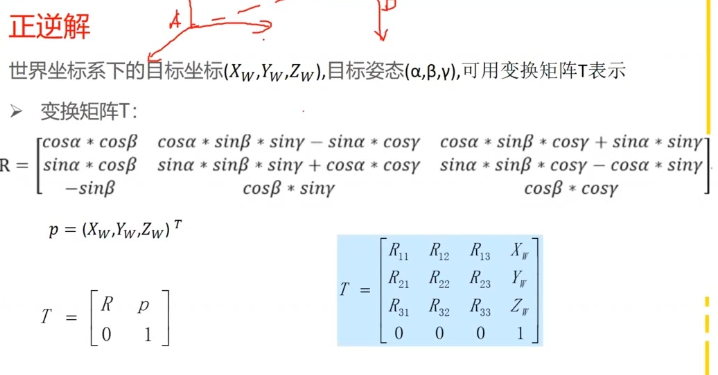

左上角的3x3的矩阵是旋转矩阵,右上角的3X1矩阵是从i-1Frame的角度去看,是角度和长度的复合
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

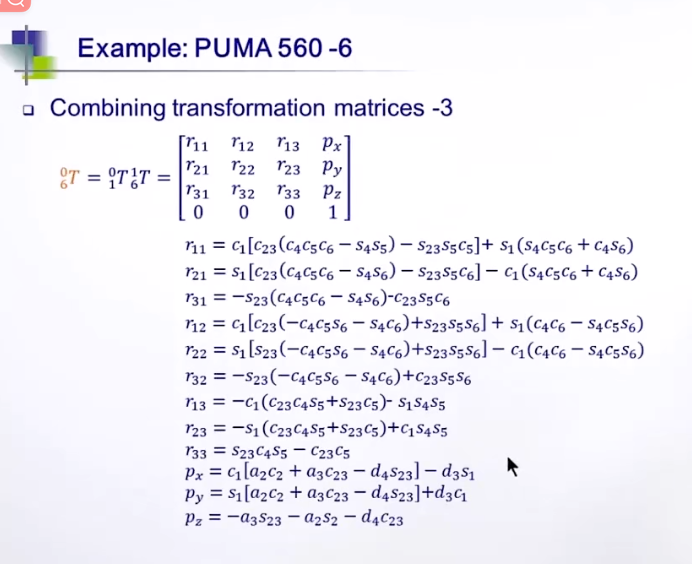

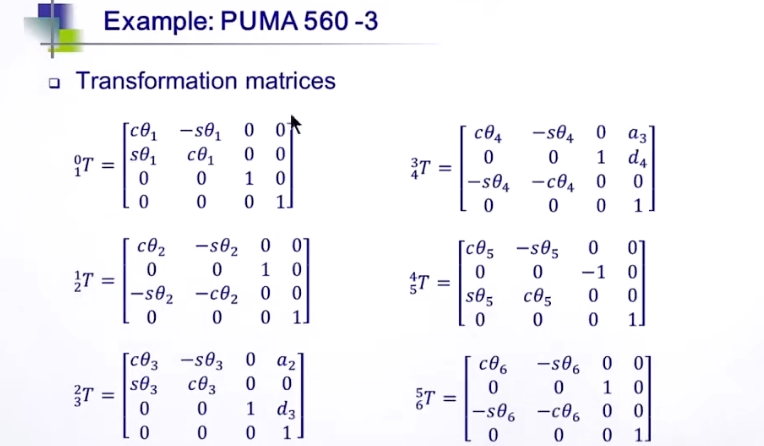

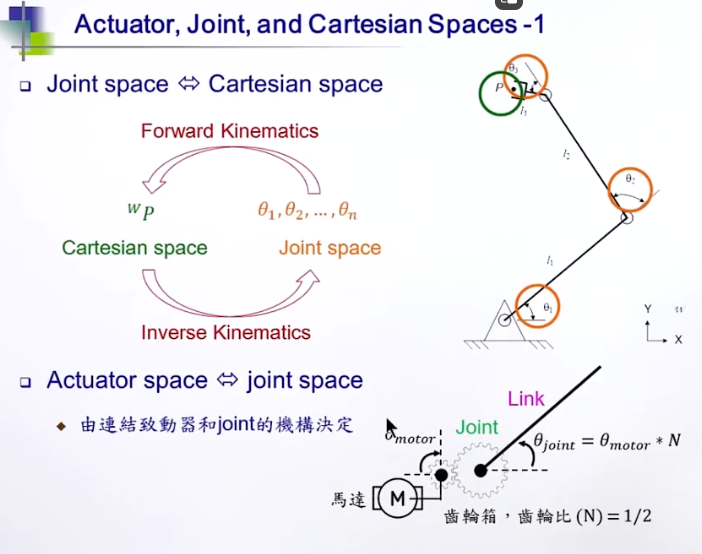

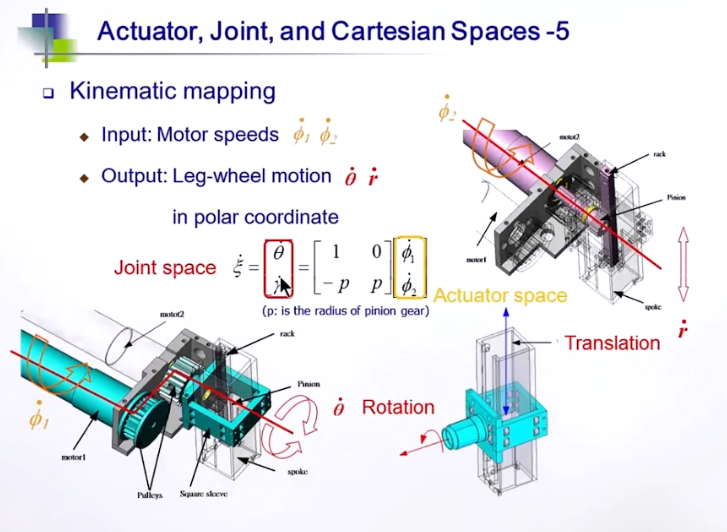

运动空间和关节空间

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

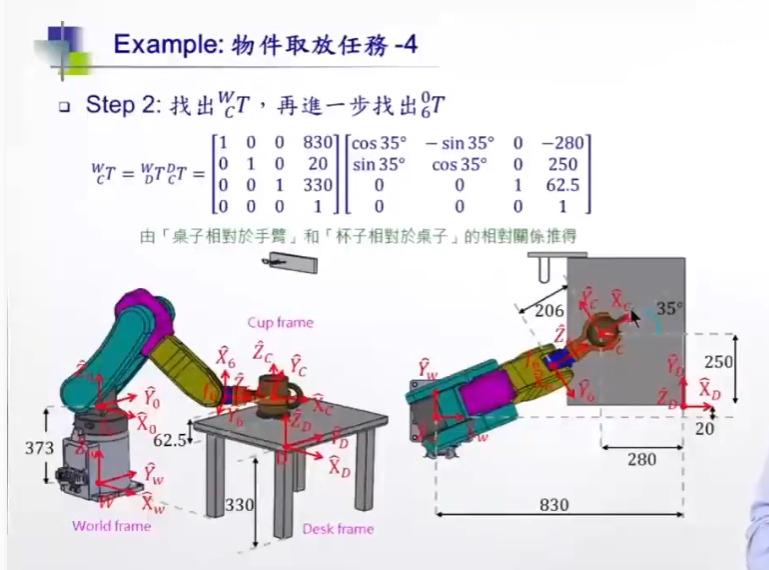

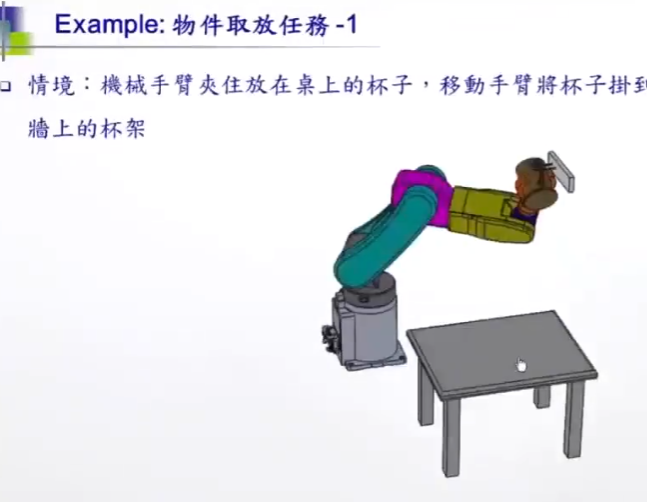

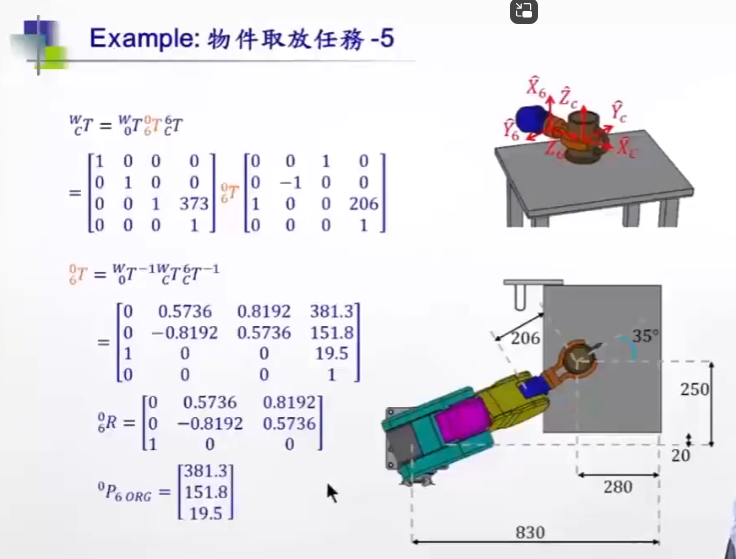

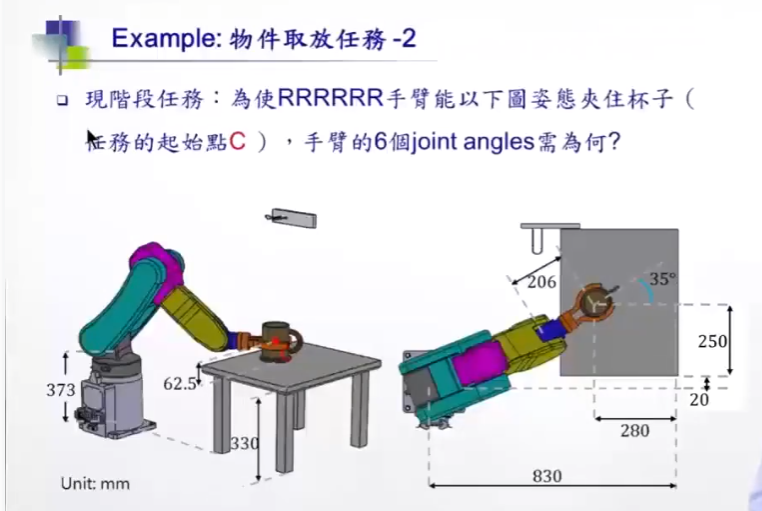

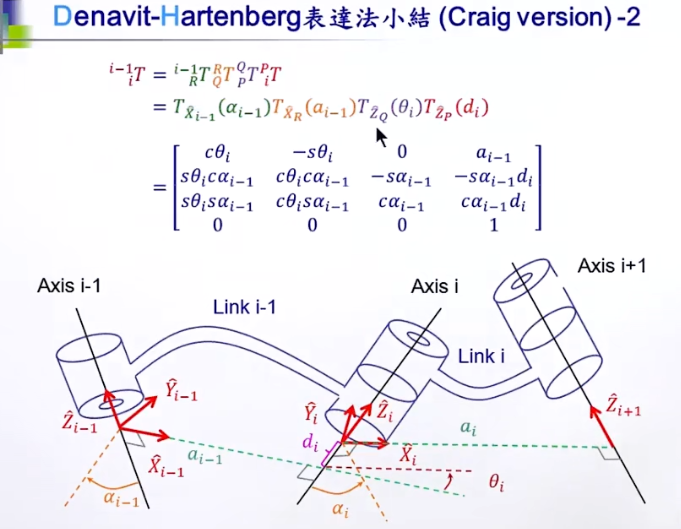

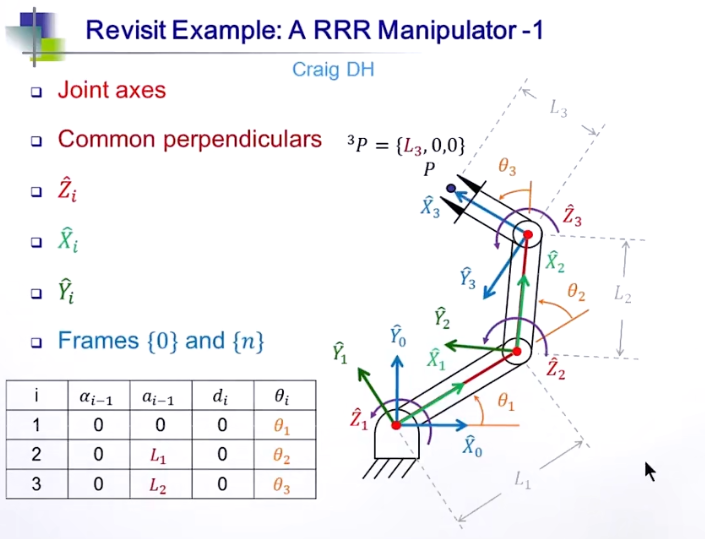

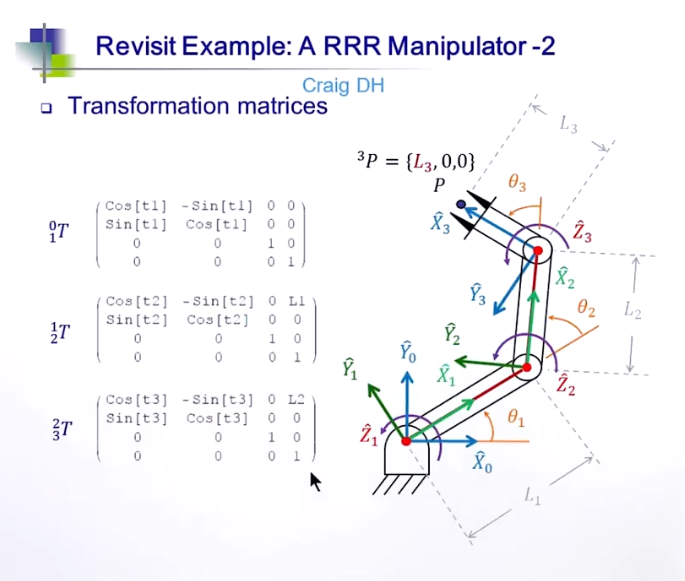

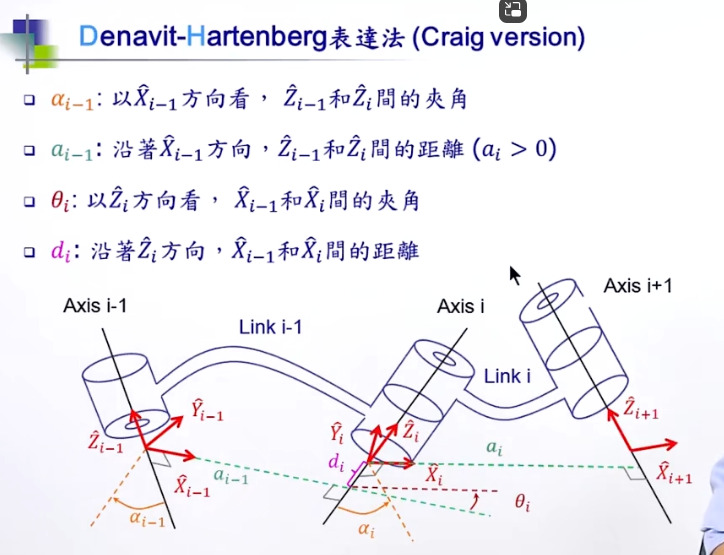

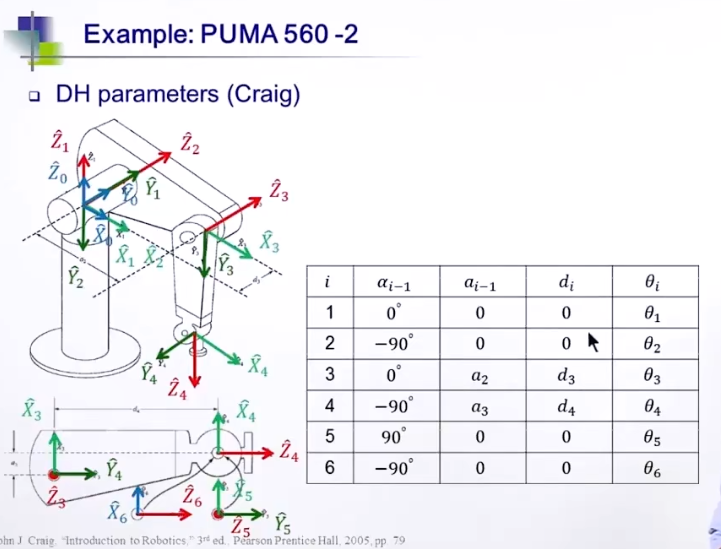

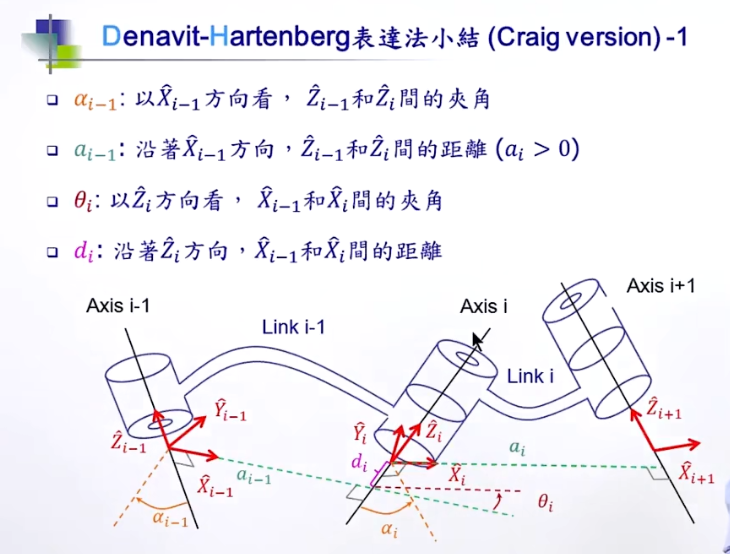

Craig version方法
在这里插入图片描述

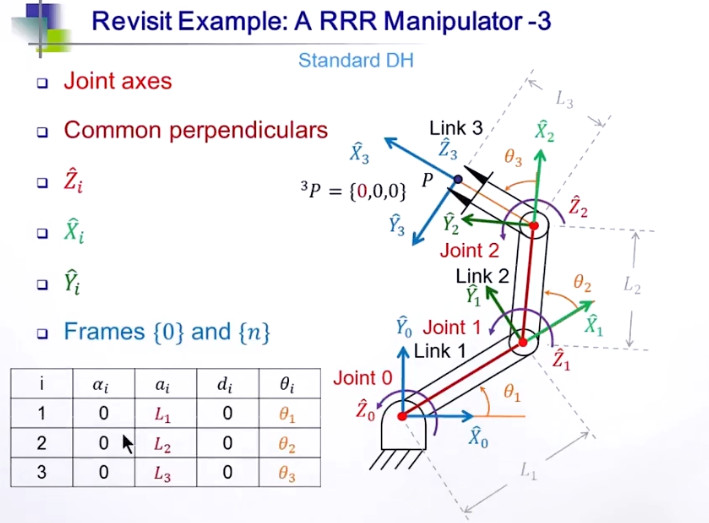

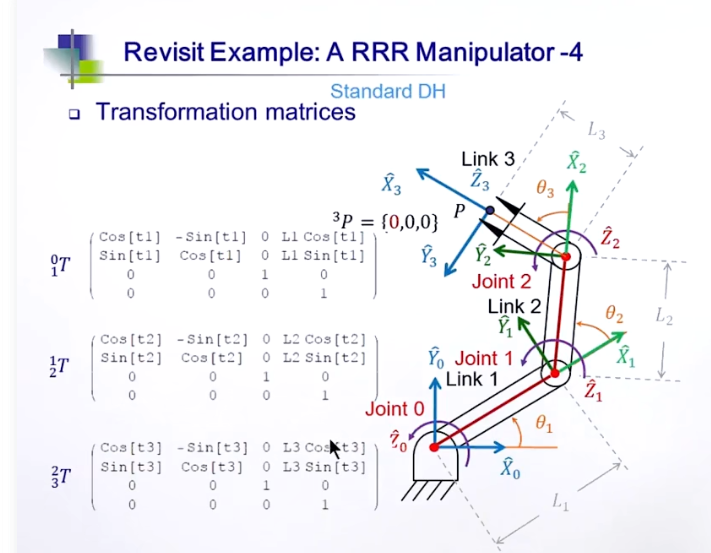

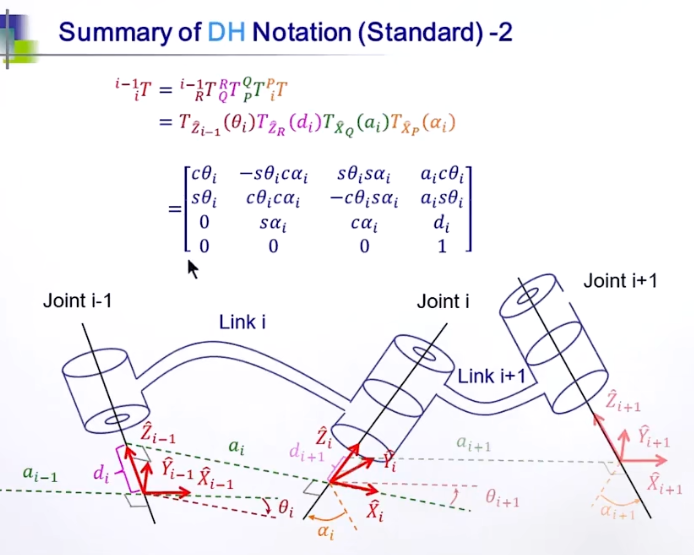

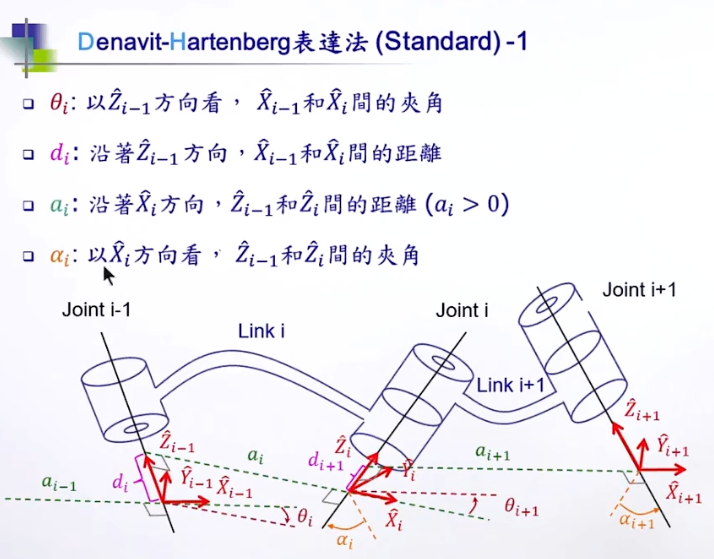

Standard方法
第二种表达方法,就是i和i-1顺序的问题,不同架构,各有好坏
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

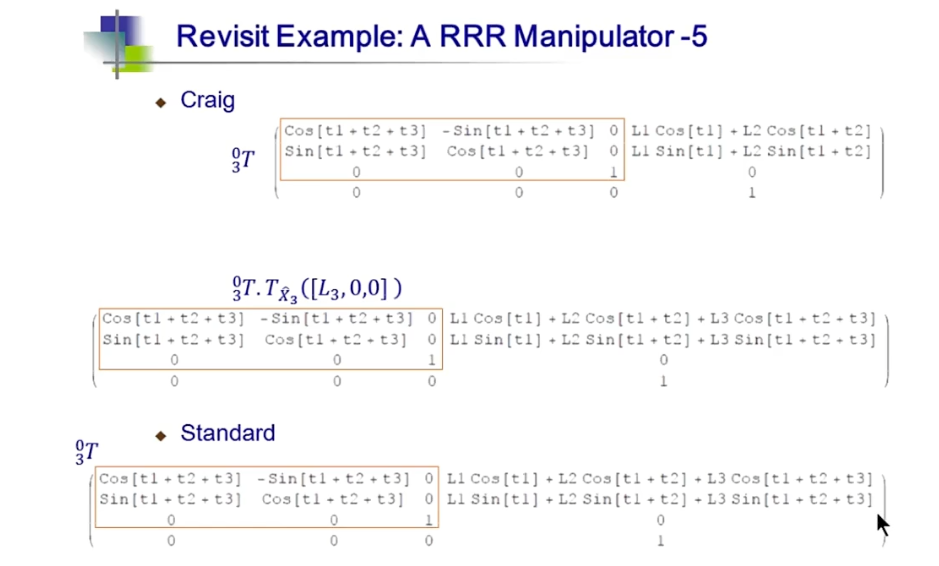

殊途同归,不同的表示方法,但是对于大地参考系而言最后表示一个点的矩阵是相同的


在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

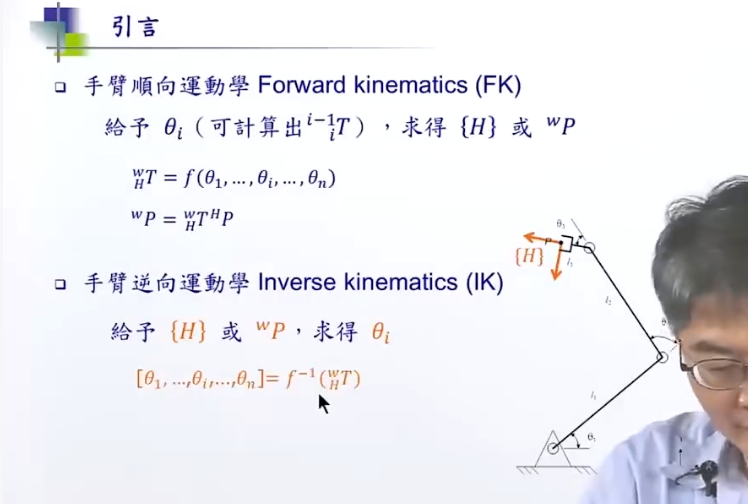

逆运动学

在这里插入图片描述

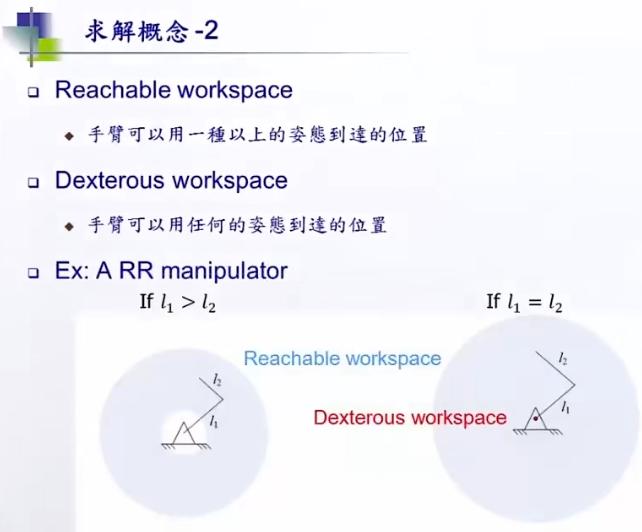

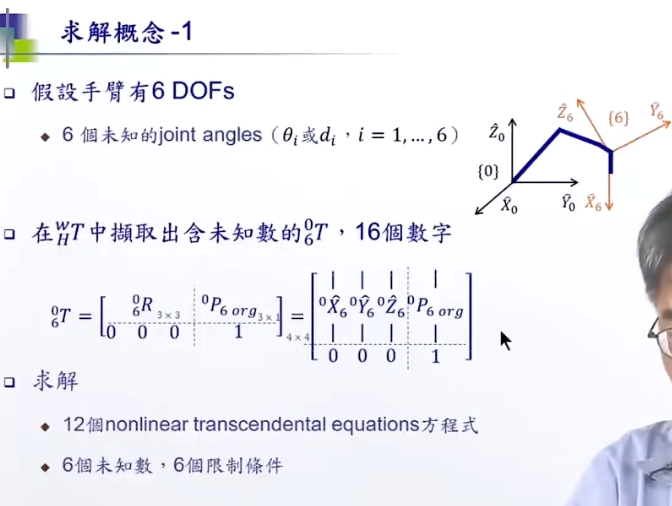

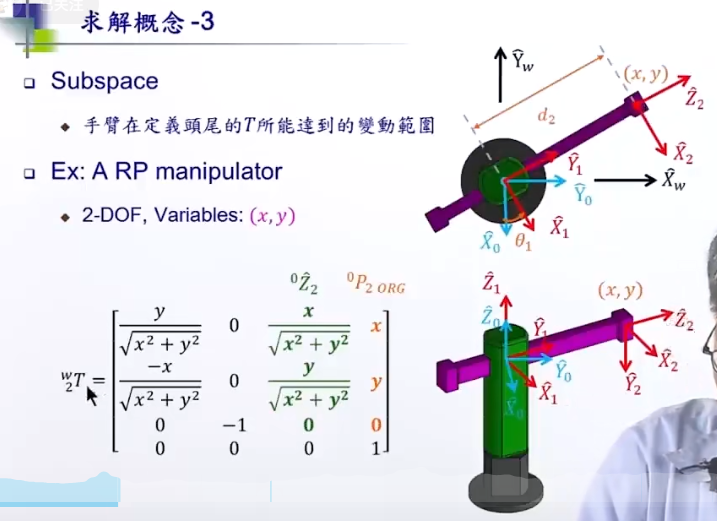

求解概念

在这里插入图片描述

  • Dexterous workspace
  • Reachable workspace
    在这里插入图片描述
    在这里插入图片描述

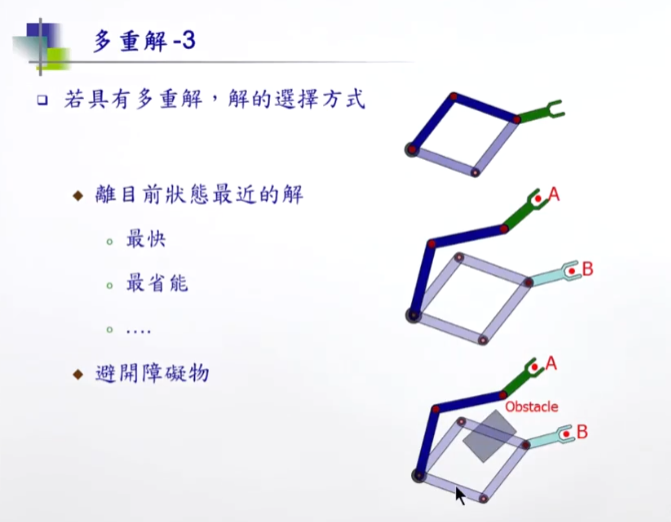

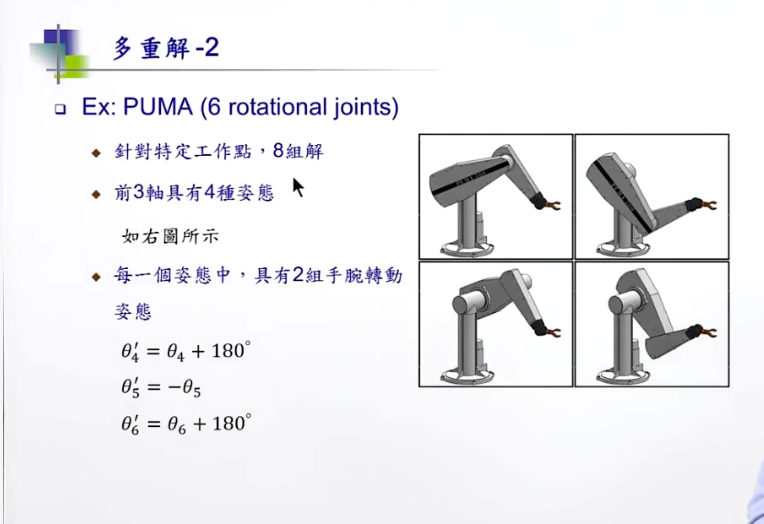

多组解

在这里插入图片描述

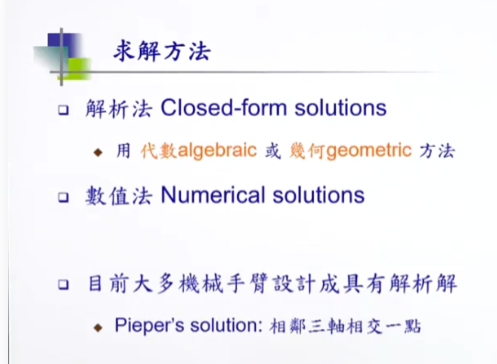

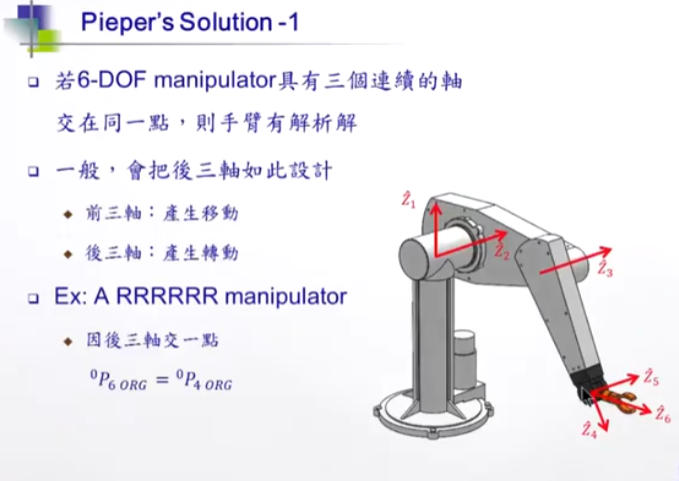

在这里插入图片描述### 求解方法

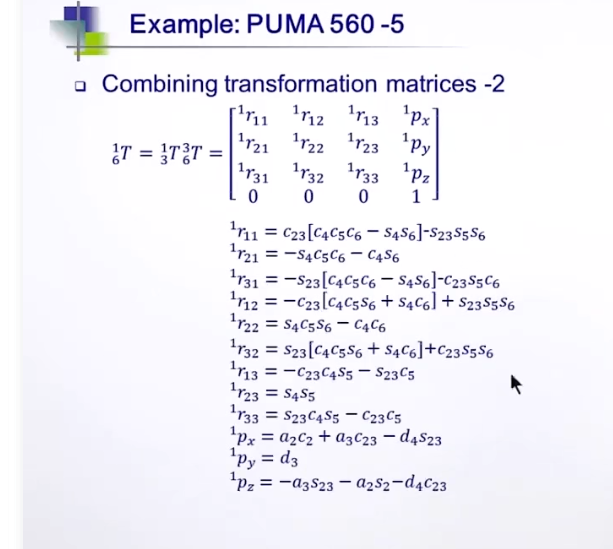

在这里插入图片描述
这个是上下矩阵相等,解出来每个关节的角度
在这里插入图片描述

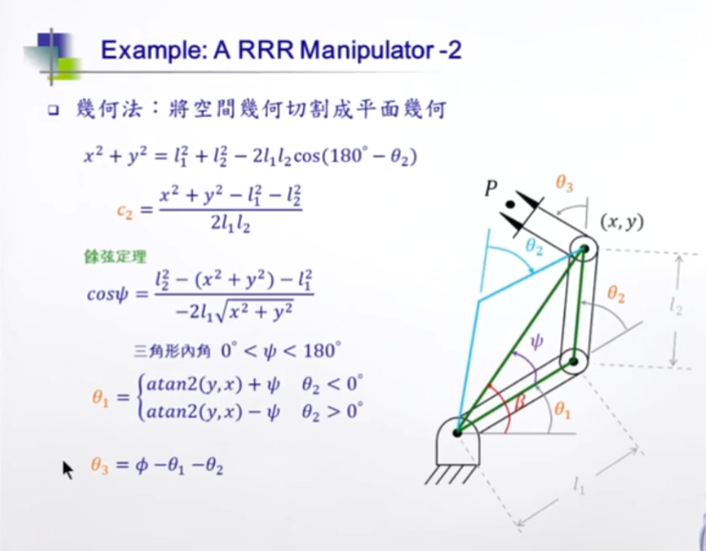

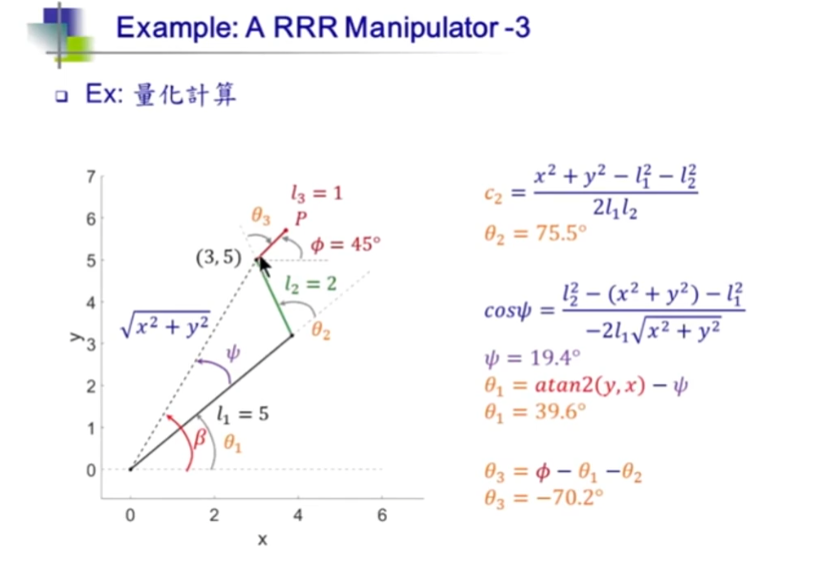

几何解

在这里插入图片描述
在这里插入图片描述

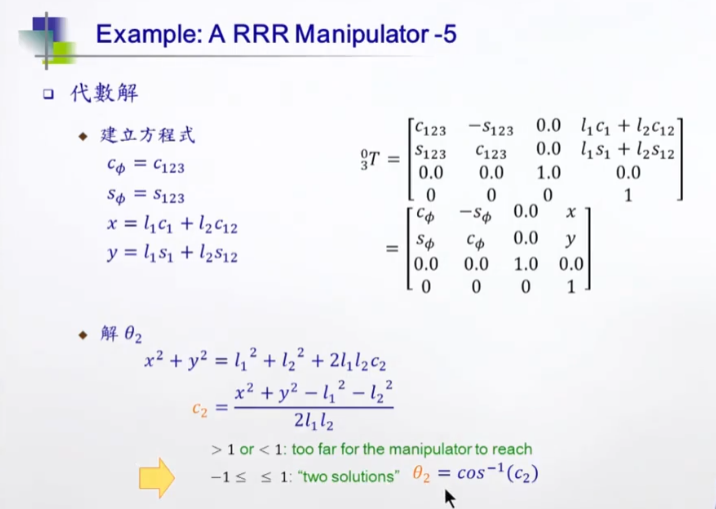

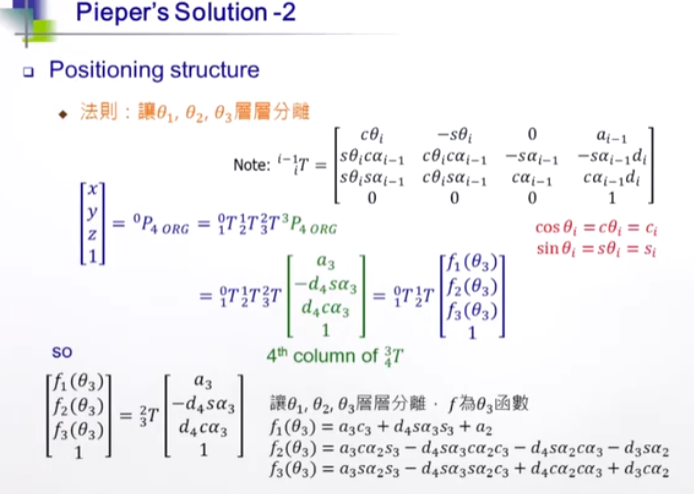

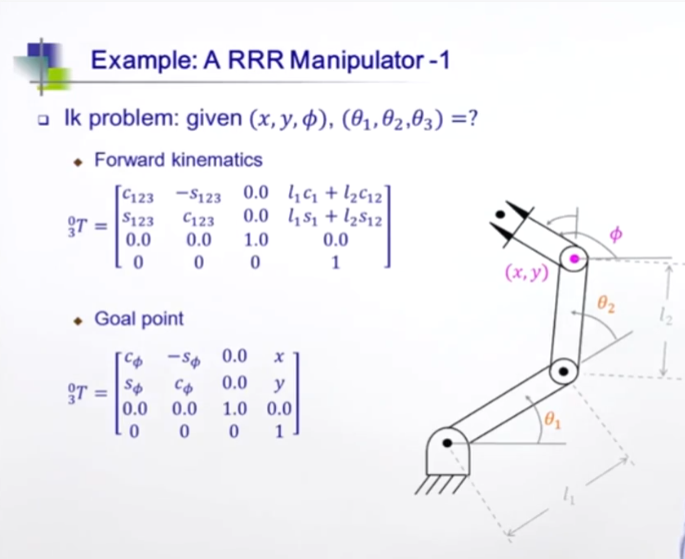

代数解

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

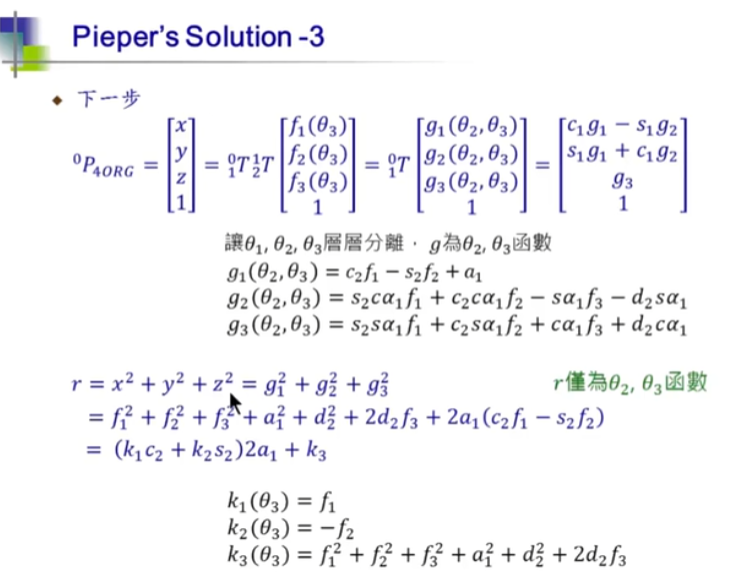

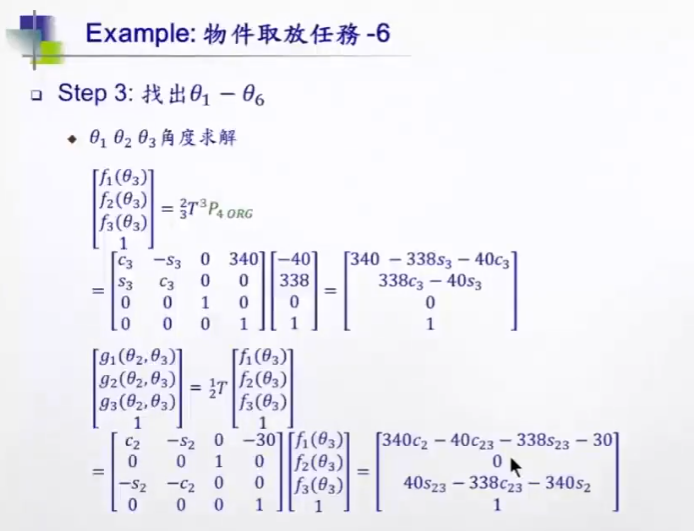

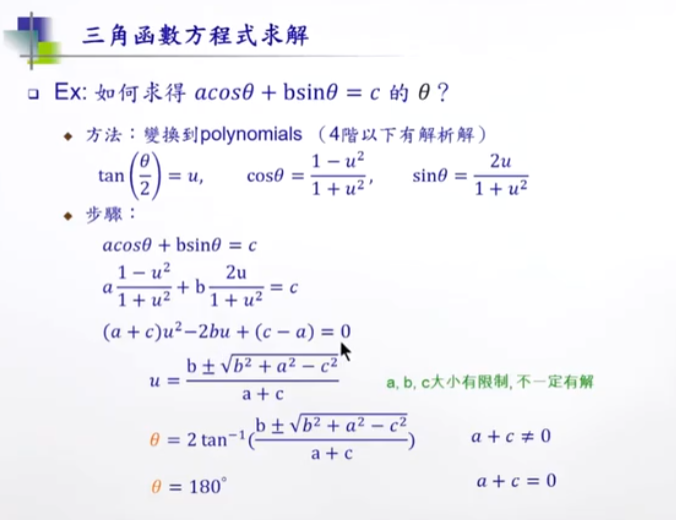

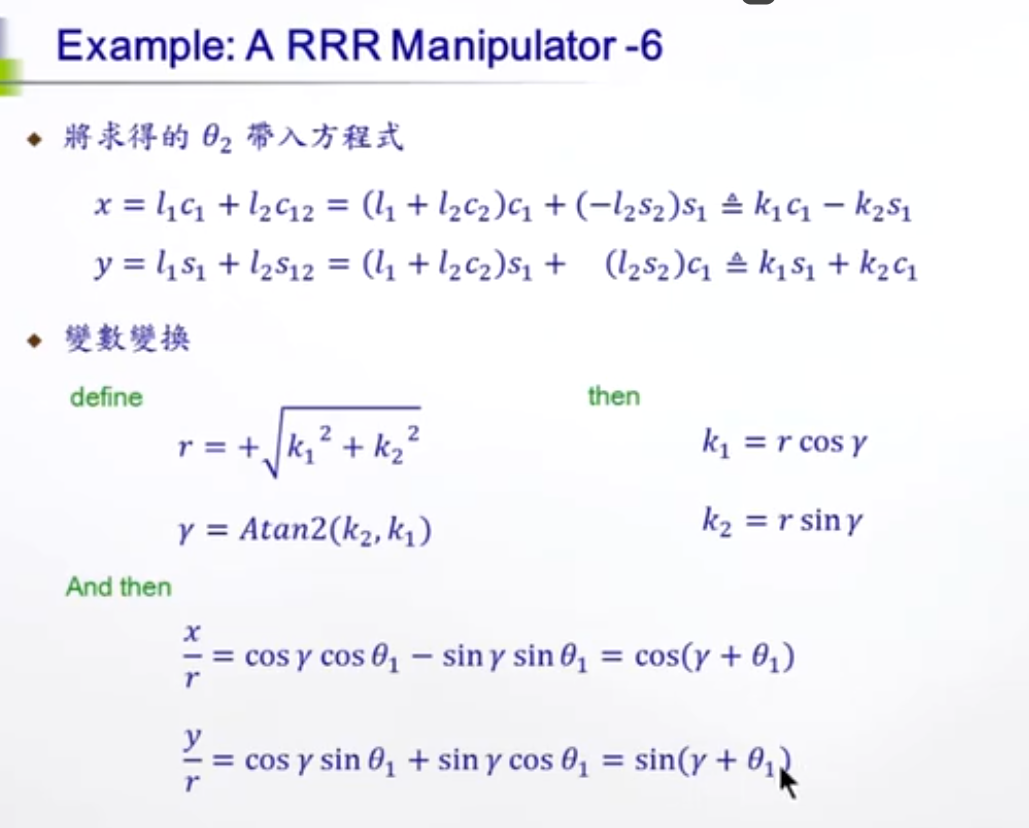

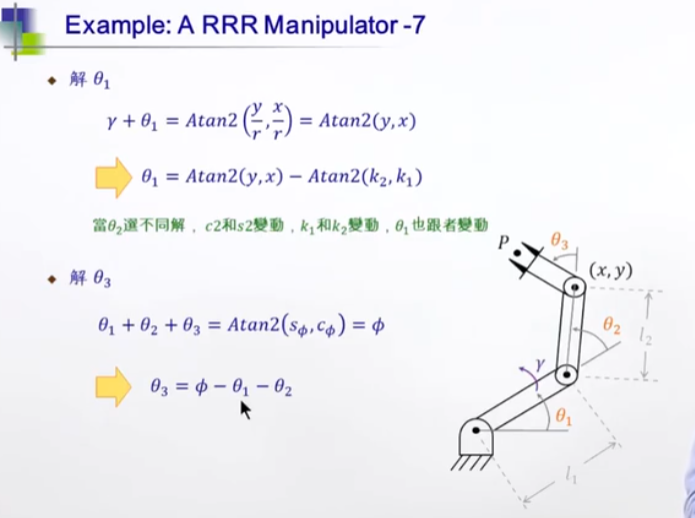

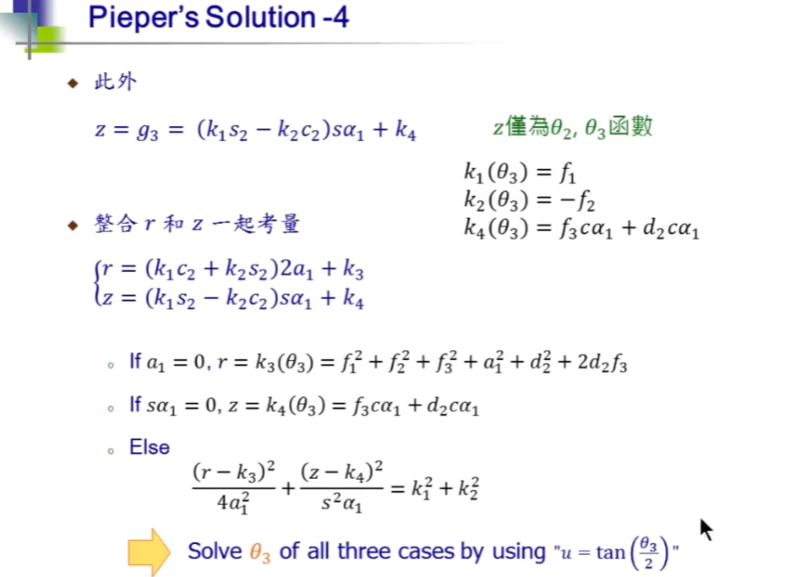

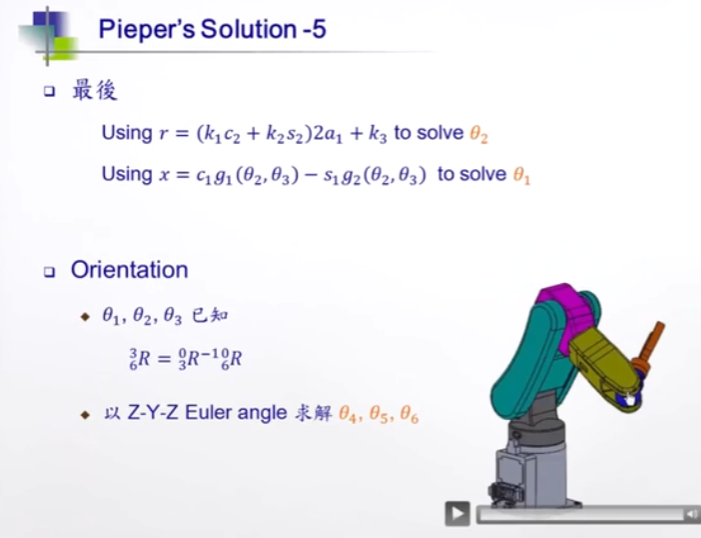

三角函数方程式求解

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
