【数电实验3】Verilog—1位十进制可逆计数器

【2022.04西南交大数电实验】

【2022.04.17 更新修改了一个错误：

assign CO = (upd & (Q == 4'd9)) | (~upd & (Q == 4'd0) & ~clr);

~clr改为了clr：

assign CO = (upd & (Q == 4'd9)) | (~upd & (Q == 4'd0) & clr);

另外 ，把代码修得整齐好看了一点】

【代码参考博主weixin_49270464，已进行适当修改，符合实验要求。本代码及波形已通过老师验收。仅供参考。】

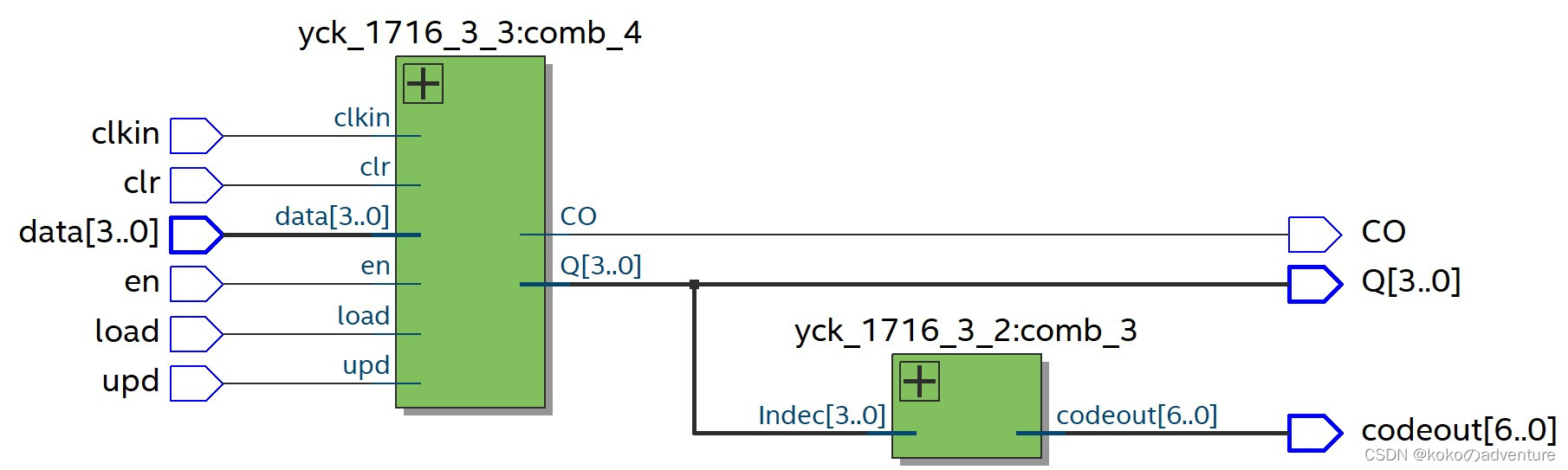

module yck_1716_3_1(codeout, Q, clkin, clr, CO, upd, en, load, data);
	input clkin, clr, upd, en, load;
	input [3: 0] data;
	output [6: 0] codeout;
	output [3: 0] Q;
	output CO;
	yck_1716_3_3(clkin, clr, Q, CO, upd, en, load, data);
	yck_1716_3_2(codeout, Q);
endmodule

module yck_1716_3_3(clkin, clr, Q, CO, upd, en, load, data);   //十进制计数器
	input  clkin, clr, upd, en, load;
	input  [3: 0] data;
	output [3: 0] Q;
	reg [3: 0] Q;
	output wire CO;
	always@(posedge clkin, negedge clr)
		if(!clr)			//异步清零
			Q <= 4'd0;
		else if(!load)		//同步置数（若为低电平则直接赋值，数码管显示本时刻数值）
			Q <= data;
		else if(en)		    //使能（en高电平）
			begin
				if(upd)			//同步置数，加法计数（upd=1）
					begin
						if(Q == 4'd9)
							Q <= 4'd0;
						else
							Q <= Q + 4'd1;
					end
				else			//同步置数，减法计数（upd=0）
					begin
						if(Q == 4'd0)
							Q <= 4'd9;
						else
							Q <= Q - 4'd1;
					end
			end
	assign CO = (upd & (Q == 4'd9)) | (~upd & (Q == 4'd0) & clr); 	//（upd为高电平且Q为9）或者（upd为低电平且Q为0且clk为0）
endmodule

module yck_1716_3_2(codeout, Indec);  //译码器
	input [3: 0] Indec;
	output [6: 0] codeout;
	reg [6: 0] codeout;
	always@(Indec)
	begin
		case(Indec)
		4'b0000: codeout = 7'b1111110;
		4'b0001: codeout = 7'b0110000;
		4'b0010: codeout = 7'b1101101;
		4'b0011: codeout = 7'b1111001;
		4'b0100: codeout = 7'b0110011;
		4'b0101: codeout = 7'b1011011;
		4'b0110: codeout = 7'b1011111;
		4'b0111: codeout = 7'b1110000;
		4'b1000: codeout = 7'b1111111;
		4'b1001: codeout = 7'b1111011;
		default: codeout = 7'bx;
		endcase
	end
endmodule



信号名	主板器件	PIN		信号名	主板器件	PIN
clr	SW0	PIN_24		codeout[3]	d	PIN_111
en	SW1	PIN_31		codeout[4]	c	PIN_104
upd	SW2	PIN_30		codeout[5]	b	PIN_100
load	SW3	PIN_33		codeout[6]	a	PIN_112
CO	IO4/LED4	PIN_58		clkin	CLK0	PIN_88
q[0]	IO0/LED0	PIN_46		data[3]	SW7	PIN_44
q[1]	IO1/LED1	PIN_50		data[2]	SW6	PIN_39
q[2]	IO2/LED2	PIN_52		data[1]	SW5	PIN_42
q[3]	IO3/LED3	PIN_54		data[0]	SW4	PIN_32
codeout[0]	g	PIN_103
codeout[1]	f	PIN_110
codeout[2]	e	PIN_106

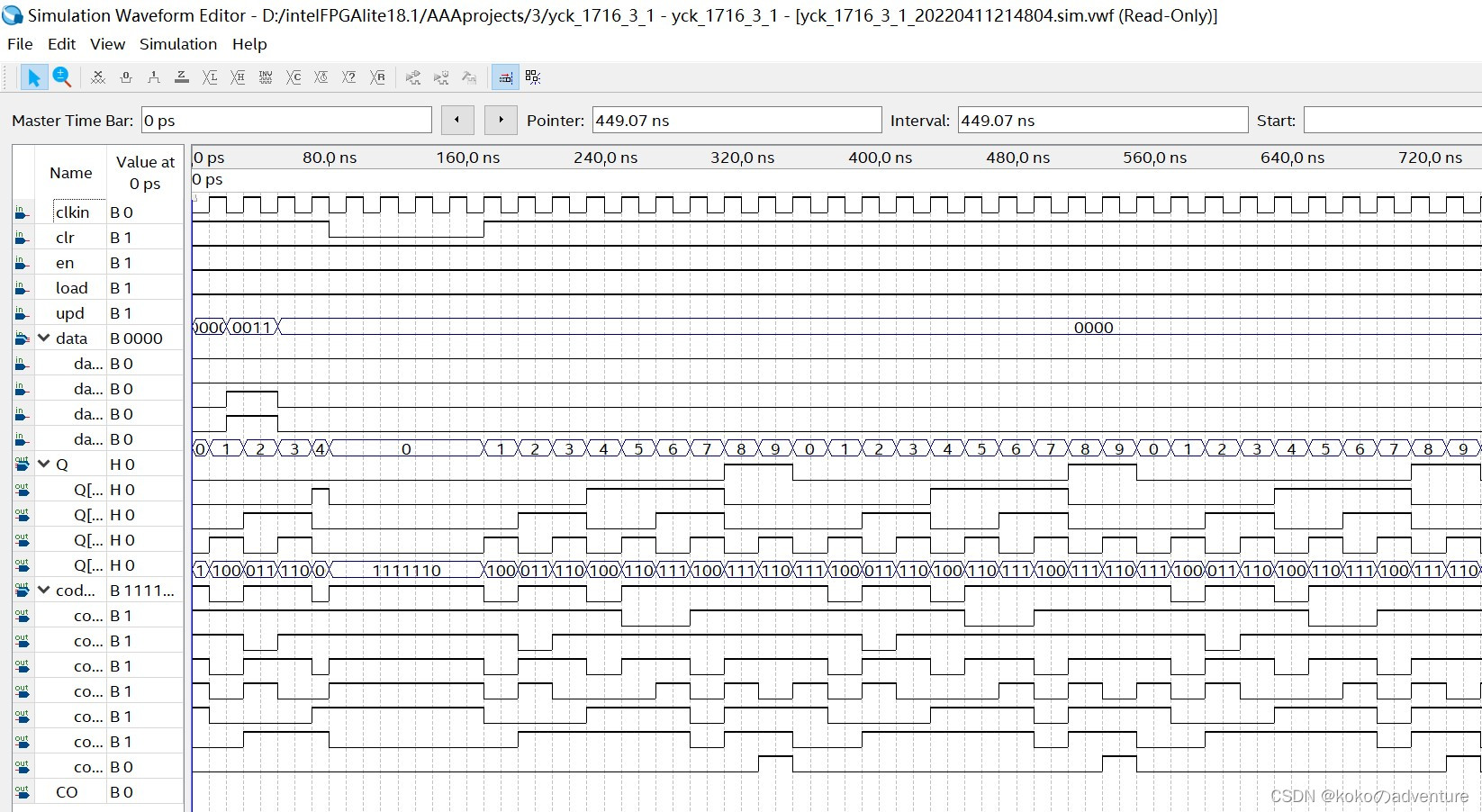

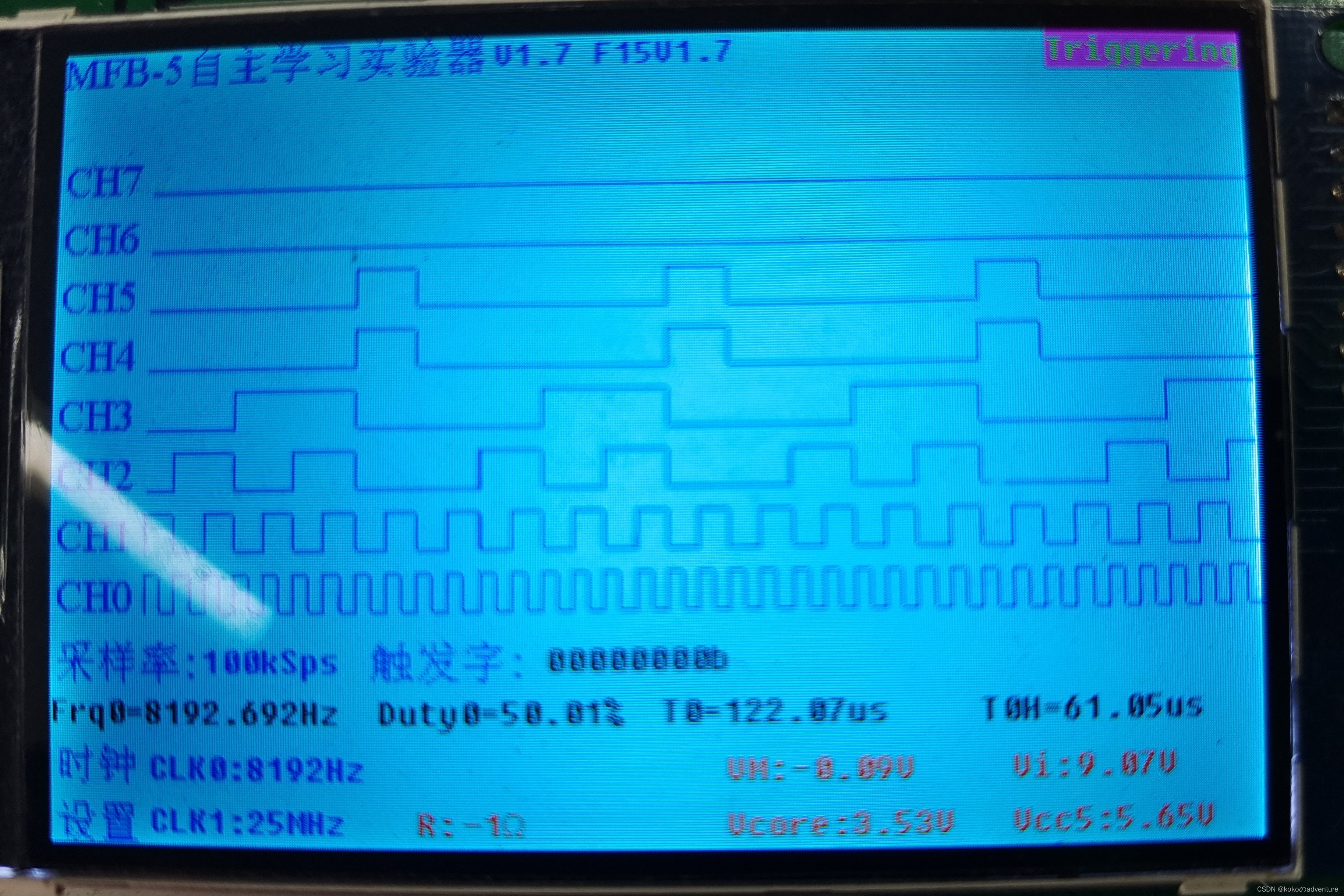

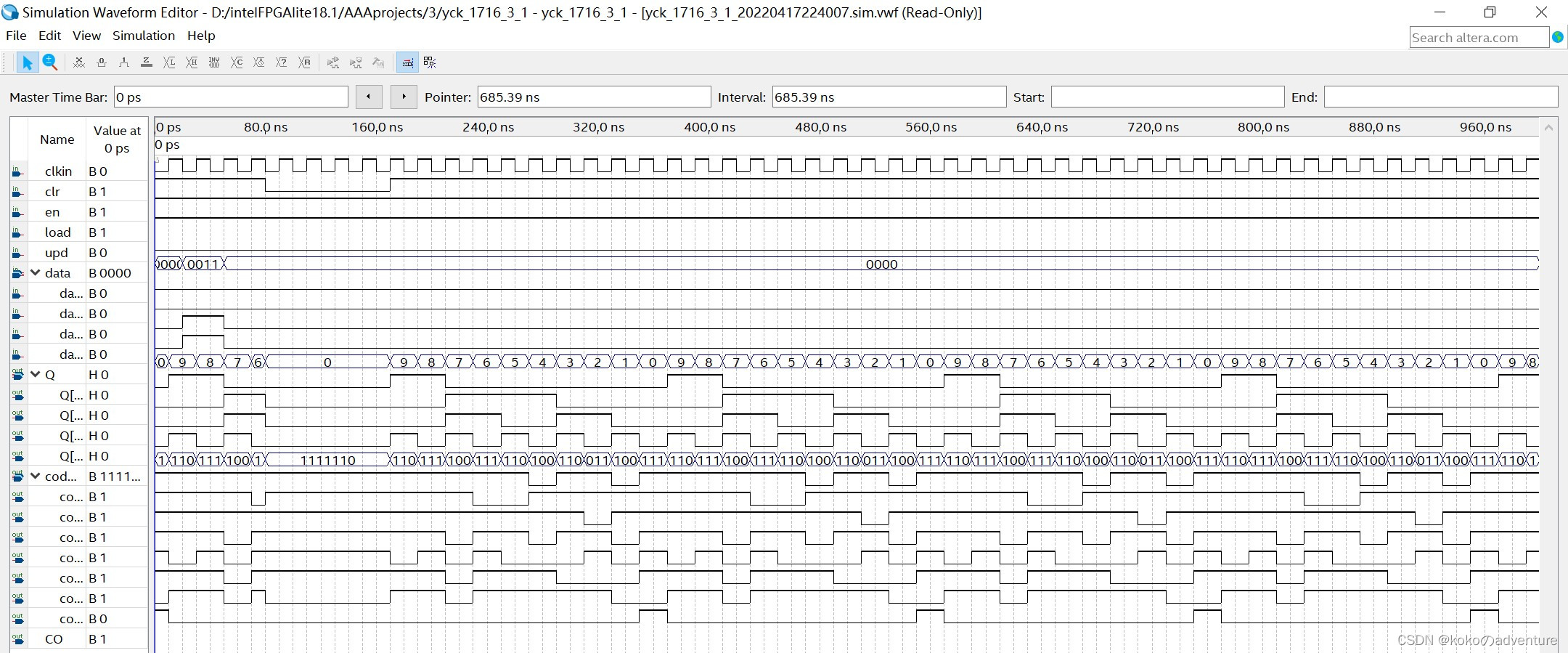

PS.注意实验箱是否故障，及时更换，不要浪费时间。
