计算机总线接口ISA、AT、PCI、PCIE，你了解多少？

引言

计算机总线是连接计算机各个组件的通道，它们允许CPU、内存、外设等之间进行数据传输。在计算机发展过程中，出现了多种类型的总线，每种总线都有其独特的设计和应用场景。本文将详细介绍ISA总线、AT总线、PCI总线和PCIE总线，探讨它们的技术特点、历史背景和应用场景。

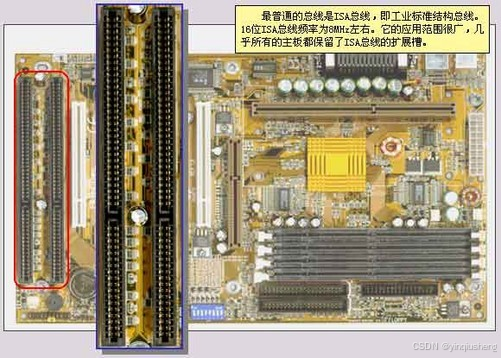

ISA总线

历史背景

ISA（Industry Standard Architecture）总线最早由IBM在1981年为其个人计算机（PC）推出。ISA总线是最早期的计算机总线之一，在20世纪80年代和90年代初广泛使用。

技术特点

• 数据宽度：ISA总线最初设计为8位，后期扩展到16位。
• 速度：ISA总线的时钟频率为8 MHz，数据传输速度较慢，理论带宽为16 MB/s。
• 插槽类型：ISA总线使用长而复杂的插槽，插槽设计相对简单，但占用空间较大。
• 兼容性：ISA总线设计时考虑到向下兼容性，因此8位和16位的设备可以共存。
• 中断请求（IRQ）：ISA总线有固定的中断请求线，但数量有限，容易导致资源冲突。

应用场景

ISA总线在早期的PC中广泛使用，主要用于连接键盘、鼠标、打印机、调制解调器等外设。由于其速度和带宽限制，ISA总线在性能要求较高的应用中逐渐被淘汰。

AT总线

历史背景

AT（Advanced Technology）总线是IBM在1984年推出的IBM PC/AT（Advanced Technology）计算机中使用的一种总线标准。AT总线是ISA总线的扩展和改进，旨在提供更高的性能和更好的扩展性。

技术特点

• 数据宽度：AT总线支持16位数据宽度，比早期的ISA总线提升了一倍。
• 速度：AT总线的时钟频率为8 MHz，理论带宽为16 MB/s，与ISA总线相同。
• 插槽类型：AT总线的插槽设计与ISA总线类似，但更长，可以容纳更多的针脚。
• DMA支持：AT总线支持直接内存访问（DMA），提高了数据传输效率，减少了CPU的负担。
• 中断管理：AT总线改进了中断管理机制，增加了可用的IRQ线数量，减少了资源冲突的可能性。

应用场景

AT总线在20世纪80年代和90年代初广泛应用于PC和工作站中。它支持更多的扩展卡，例如显卡、声卡、网卡和存储控制器，显著提升了系统的扩展能力。

PCI总线

历史背景

PCI（Peripheral Component Interconnect）总线由英特尔在1992年引入，旨在取代ISA和AT总线，提供更高的性能和更好的设备互操作性。PCI总线成为了20世纪90年代和2000年代初的主流总线标准。

技术特点

• 数据宽度：PCI总线支持32位和64位数据宽度。
• 速度：PCI总线的时钟频率为33 MHz或66 MHz，理论带宽分别为133 MB/s和266 MB/s。
• 插槽类型：PCI插槽比ISA和AT插槽更紧凑，具有更高的引脚密度。
• 即插即用：PCI总线支持即插即用（Plug and Play）技术，设备安装和配置更加方便。
• 中断管理：PCI总线使用共享中断线，支持更多的设备连接，减少了中断资源冲突。
• 总线主控：PCI总线支持总线主控（Bus Mastering），允许设备直接控制总线，进一步提升数据传输效率。

应用场景

PCI总线在20世纪90年代和2000年代初广泛应用于PC、服务器和嵌入式系统中。它支持多种外设，如显卡、声卡、网卡、硬盘控制器等，显著提升了系统的性能和扩展性。

PCIE总线

历史背景

PCIE（PCI Express）总线是PCI总线的继承者，由PCI-SIG（PCI Special Interest Group）在2003年推出。PCIE总线设计旨在满足高速数据传输需求，广泛应用于现代计算机系统中。

技术特点

• 数据通道：PCIE总线使用串行点对点架构，每个设备都有独立的链路，避免了总线争用问题。
• 速度：PCIE总线有多种速率版本，包括1.0、2.0、3.0、4.0和5.0，每通道的带宽从250 MB/s到近4 GB/s不等。

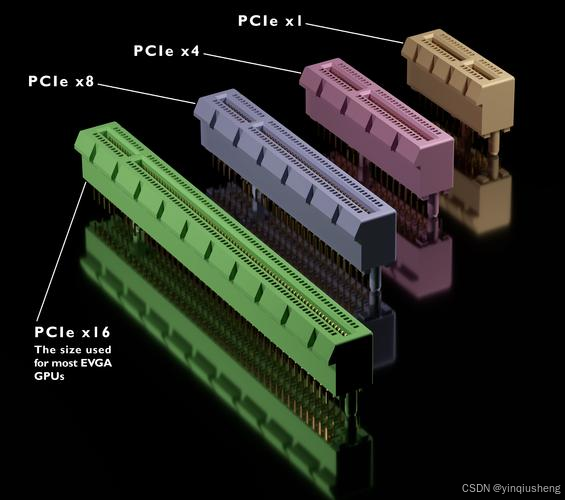

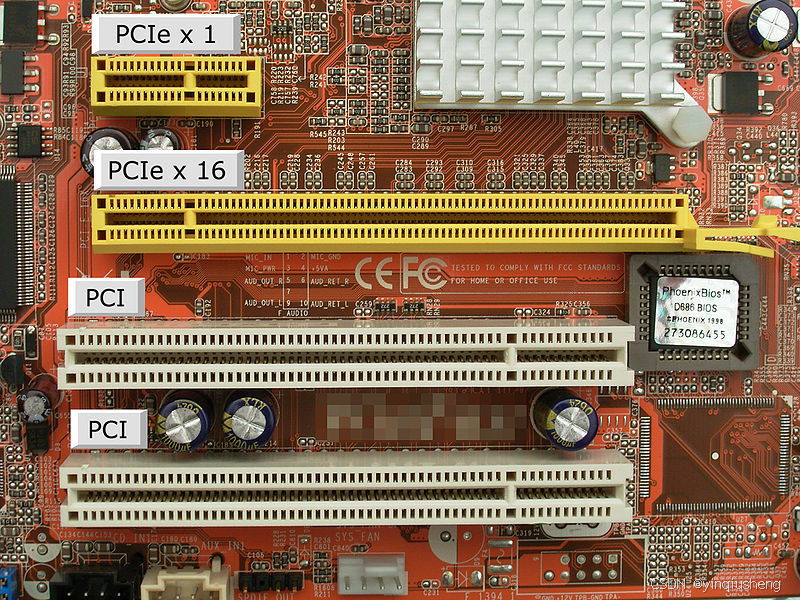

• 插槽类型：PCIE插槽有多种尺寸，包括x1、x4、x8和x16，不同尺寸提供不同的通道数和带宽。
• 即插即用：PCIE总线完全支持即插即用，设备安装和配置非常便捷。
• 热插拔：PCIE总线支持热插拔，允许在系统运行时插拔设备，提高了系统的灵活性。
• 电源管理：PCIE总线具有先进的电源管理功能，支持动态电源调节，降低能耗。

应用场景

PCIE总线是现代计算机系统中最常用的扩展总线，广泛应用于PC、服务器、工作站和嵌入式系统。它支持高速显卡、固态硬盘（SSD）、网卡、存储控制器等设备，满足了高速数据传输和高性能计算的需求。

比较与总结

性能比较

• ISA和AT总线：ISA和AT总线的带宽较低，适合低速设备。随着计算机性能的提升，这两种总线逐渐被淘汰。
• PCI总线：PCI总线提供了较高的带宽和更好的设备兼容性，适用于20世纪90年代和2000年代初的高性能需求。
• PCIE总线：PCIE总线具备极高的带宽和扩展性，适用于现代高性能计算和大数据传输需求。

技术进步

• 数据宽度和传输速率：总线的发展趋势是增加数据宽度和传输速率，从最早的8位ISA总线到现在的PCIE 5.0，每通道带宽接近4 GB/s。
• 架构设计：总线架构从并行总线（如ISA和PCI）逐渐演进为串行点对点架构（如PCIE），减少了总线争用，提高了传输效率。
• 设备兼容性和管理：现代总线如PCIE支持即插即用和热插拔，设备安装和配置更加简便，系统管理也更为高效。

应用领域

• 早期计算机：ISA和AT总线主要用于早期PC，支持基本的外设连接。
• 中期计算机：PCI总线提升了PC和服务器的扩展能力，适应了更多的外设和更高的性能需求。
• 现代计算机：PCIE总线成为主流，广泛应用于高性能计算、图形处理、大数据存储和网络通信等领域。

结语

计算机总线的发展反映了计算机技术的不断进步。从早期的ISA总线到现代的PCIE总线，总线技术在数据宽度、传输速率、架构设计、设备兼容性和系统管理等方面都有了显著的提升。了解这些总线的历史背景和技术特点，有助于我们更好地理解计算机系统的演变和未来的发展趋势。通过合理选择和使用不同类型的总线，我们可以构建高性能、扩展性强且易于管理的计算机系统，满足不同应用场景的需求。
