优雅的玩转TDA4VM

SDK简介

目前SDK是基于8.05版本基线进行开发，分为LINUX SDK工具开发包和RTOS SDK工具开发包。
LINUX SDK工具包为TDA4VM提供u-boot、内核以及文件系统。
RTOS SDK工具包包含视觉应用、以太网固件、MCU、RTOS系统设备驱动、HS设备开发等工具包开发功能，其中R5F核心、C66x核心、C7x深度学习核心的软件包都位于RTOS SDK中。

环境准备

• 需要准备Ubuntu 18.04 64编译环境，官方指定在这个环境上编译和开发；
• 如果需要快速调试，则准备一张不小于16G大小的SD卡；
• 一根USB转UART的串口线；

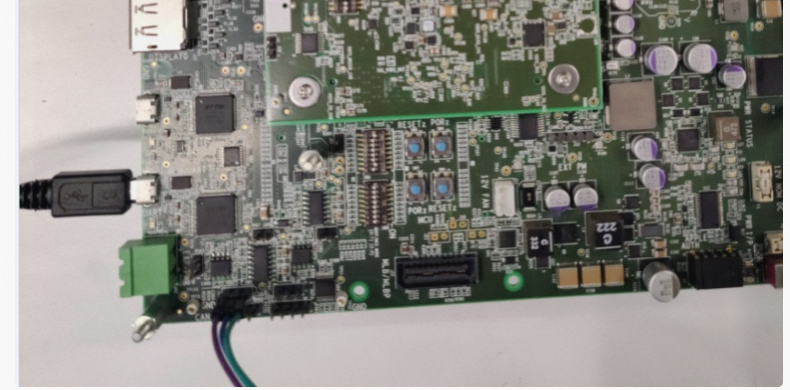

• TDA4VM-EVM硬件开发平台。

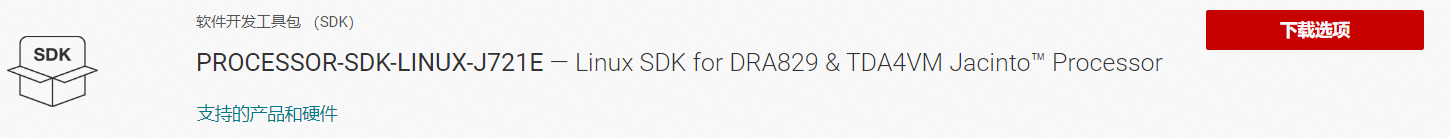

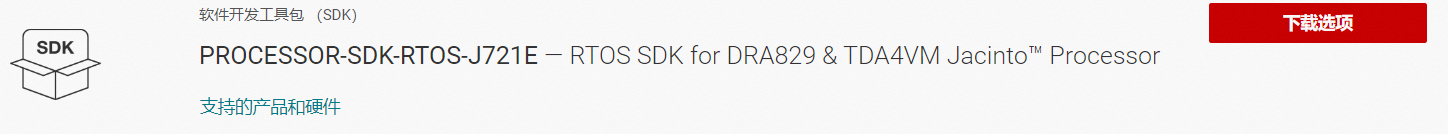

SDK下载

https://www.ti.com/tool/PROCESSOR-SDK-J721E?keyMatch=&tisearch=search-everything&usecase=partmatches

SDK安装

LINUX-SDK安装

进入Ubuntu 18.04 64的终端，执行以下命令

user@user:~$   chmod +x ./ti-processor-sdk-linux-j7-evm-<version>-Linux-x86-Install.bin
user@user:~$   ./ti-processor-sdk-linux-j7-evm-<version>-Linux-x86-Install.bin

RTOS-SDK解压

进入Ubuntu 18.04 64的终端，执行以下命令

user@user:~$   tar -xf TI-processor-SDK-RTOS-J721E-evm-08_05_00_11.tar.gz

目录结构

LINUX-SDK目录

目录	目录功能
bin	包含用于配置主机系统的帮助程序脚本和目标设备。这些脚本中的大多数都由setup.sh使用脚本。
board-support	主要包含linux内核源码，uboot源码，及其他组件。
configs	yocto工具的构建链接（yocto构建大约需要十几个小时）。
docs	直接打开index.html，即可阅读整个SDK的官方文档。
example-applications	包含一些benchmarks等app demo。
filesystem	存放默认、最小的文件系统。
linux-devkit	交叉编译工具链和库以加快目标设备的开发速度。
Makefile	顶级编译脚本（make）。
patches	补丁、预留目录。
Rules.make	设置顶级生成文件使用的默认值以及子组件生成文件。
setup.sh	配置用户主机系统和目标开发系统。
yocto-build	此目录允许重建SDK组件和使用Yocto Bitbake的文件系统。

RTOS-SDK目录

目录	目录功能
cg_xml_2.61.00	这是一个Perl脚本包，用于处理来的XML文件从TI代码生成工具。
dsplib_02_05_00_03	DSPLIB 是使用TI-Keystone-3器件上提供的矩阵乘法加速器（MMA）和C7x ISA实现低级数字信号处理（DSP）功能的软件库。
dsplib_c66x_3_4_0_0	是面向C程序员的优化DSP函数库。它包括许多可调用的、优化的、通用的信号处理例程。
ethfw	以太网交换机固件软件堆栈，是基于FreeRTOS的应用程序，用于配置以太网交换机，托管在J721E和J7200 SoC主域中的Cortex R5F 0核0上。
fftlib_02_05_00_02	FFTLIB是使用TI-Keystone-3器件上提供的矩阵乘法加速器（MMA）和C7x ISA实现低级快速傅立叶变换（FFT）函数的软件库。
imaging	包含适用于TI-ISP的自动曝光、自动切换平衡算法，它还包含图像传感器驱动程序和调整参数。
ivision	该软件包包括XDAIS DSP算法接口的扩展 用于TIDL和TIADALG。
mathlib_02_05_00_02	为C7x实现了常见的优化math.h函数，可在TI的Keystone-3器件上使用。
mathlib_c66x_3_1_2_1	实现了常见的优化math.h函数，通常用于计算密集型实时应用程序。
mcusw	由微控制器抽象层（MCAL）和演示应用（MCUSS Demos）两部分组成，MCAL是AUTOSAR基本软件架构的最低层，用于AutoSAR的MCAL，在CCS中开发。
mmalib_02_05_00_07	提供的矩阵乘法加速器（MMA）和C7x ISA实现低级卷积神经网络（CNN）、线性代数（LINALG）、快速傅立叶变换（FFT）和数字信号处理（DSP）函数的软件库。
pdk_jacinto_08_05_*	此软件包包含设备驱动程序、引导加载程序、用于裸机/RTOS的CSL。
psdk_rtos	sdk的脚本及相关文档。
remote_device	远程设备是处理器SDK RTOS汽车（PSDKRA）中的设备虚拟化和共享组件，可用于跨多个内核和操作系统（计算实体）共享物理设备。
sdl	提供安全机制和功能的接口，用于开发涉及功能的软件应用程序安全。
tiadalg	包含示例预处理、后处理和其他算法，用于自动驾驶。
ti-cgt-armllvm_*	TI-Arm-Clang编译器工具1.3.0.LTS版本的代码生成器，包含TI-ARM-R5F编译器、链接器。
ti-cgt-c6000_8.3.7	包含 C6x 编译器、链接器。
ti-cgt-c7000_3.0.0*	包含 C7x 编译器、链接器、主机仿真模式库。
tidl_j721e_08_05*	包含 TI 的深度学习推理解决方案，提供一套丰富的工具和优化的库，简化了 DNN 开发和部署的整个产品生命周期。
tiovx	TIOVX是TI对OpenVX标准的实现，为C66x-DSP提供了优化的OpenVX内核；扩展API允许用户集成自己原生开发的自定义内核，并使用OpenVX-API调用它们。
ti-perception-toolkit	里面的每个组件都提供数据结构和通用处理算法，用于有效开发自治系统所需的传感和感知功能。
vision_apps	包含摄像头，ADAS，视觉，感知，OpenVX演示。
vxlib	为C66x实现了OpenVX v1.1低级内核。
xdais_7_24_00_04	由XDAIS DSP算法接口组成。
index.html	直接打开index.html，即可阅读整个SDK的官方文档。

编译

运行以下命令，安装被Makefile编译所需要的包。

user@user:~$ sudo apt-get install build-essential autoconf automake bison flex libssl-dev bc u-boot-tools

快速编译命令

在ti-processor-sdk-linux目录下，顶层的Makefile。可以在根目录下执行下表相关命令，可以快速的让SDK工具包编译出所需要的产物。
使用以下编译命令，根据所需的输出内容执行编译，没有执行顺序。

命令	含义	文件路径
make linux	编译 Linux 内核，生成*.dtbo，Image内核等文件	ti-processor-sdk-linux-j7-evm*/board-support/built-images/
注：make linux执行完后，需要执行make linux install才能生成built-images这个文件（执行过程可能出现报错，只需要看是否生产built-images文件即可，不用管错误）
make u-boot	将构建 u-boot 二进制文件 tiboot3.bin， tispl.bin & u-boot.img	ti-processor-sdk-linux-j7-evm*/board-support/u-boot_build/
make sysfw-image	构建系统固件 itb 文件，该文件是单个 系统固件版本以及不同主板的二进制文件配置	ti-processor-sdk-linux-j7-evm*/board-support/k3-image-gen*/

编译u-boot映像

• 进入所在Linux-SDK目录

#编译u-boot、构建 u-boot 二进制文件 tiboot3.bin， tispl.bin & u-boot.img
user@user:~/ti-processor-sdk-linux-j7-evm*$   make u-boot

编译系统固件

• 进入所在Linux-SDK目录

#编译系统固件，生成sysfw.itb文件
user@user:~/ti-processor-sdk-linux-j7-evm*$   make sysfw-image

编译Image内核

• 进入所在Linux-SDK目录

#编译linux内核，生成*.dtbo，Image内核等文件
user@user:~/ti-processor-sdk-linux-j7-evm*$   make linux

生成放置

系统由两部分组成：一个是boot分区，用于存放bootloader的uboot等；另一个是rootfs分区，用于存放Linux需要的文件系统。
注意：其中官方对boot分区使用fat32文件格式，rootfs分区使用ext4文件格式；但是ext4是相当于fat32文件格式的升级版本，所以可以根据自己的需求将两个分区统一为ext4文件格式。
所以生成的文件需要分别放置在两个不同的分区。

boot分区

boot分区放置在SD卡中
编译u-boot映像后，将生成的tiboot3.bin， tispl.bin & u-boot.img和sysfw.itb文件拷贝到boot分区，用于启动引导和引导内核加载。
boot分区放置在EMMC、OSPI上
具体参考烧写章节。

rootfs分区

rootfs分区放置在SD卡中
编译Linux内核后，将生成的*.dtbo，Image内核等文件拷贝到rootfs分区对于的目录下，实现内核和设备树的更新。
rootfs分区放置在EMMC上
具体参考烧写章节。
其中rootfs是存放根文件系统的，rootfs需要一个完整的文件系统。

烧写

快速上手

这里的快速上手，主要基于TDA4VM-EVM硬件平台环境的SD卡启动系统。

前置条件

• TDA4VM-EVM硬件平台环境，及PC端Ubuntu 18.04 64编译环境；
• TDA4VM-EVM本身带有SD卡接口；
• SD卡会被划分为两个分区，u-boot分区和rootfs分区；

在ti-processor-sdk-linux-j7-evm*/bin/目录下包含一个名为 mksdboot.sh 的脚本。
此脚本的目地是通过对SD卡进行boot和rootfs分区、格式化来创建可启动的SD卡，最后将所需文件分别拷贝到所需分区，以便目标可以使用引导映像和文件系统。

格式化及烧写

• 将SD卡插入PC中，查看df -h设备节点/dev/sd*，如/dev/sdb
• 默认情况下，Ubuntu 使用 “dash” 作为 /bin/sh 的默认 shell，你必须通过运行以下命令重新配置为使用 bash

user@user:~$sudo dpkg-reconfigure dash
#出现选择，则选择否

• 进入ti-processor-sdk-linux-j7-evm*文件目录下，执行以下脚本完成

#--device：指SD卡的设备节点名称
#--sdk：指SDK的目录路径
user@user:~$  sudo ./ti-processor-sdk-linux-j7-evm*/bin/mksdboot.sh --device /dev/sdb --sdk ./ti-processor-sdk-linux-j7-evm*

• 将USB转串口的连接线接入TDA4VM开发板的SOC-UART

• 配置sw8、sw9拨码开关至SD卡启动模式，参考”引导开关设置“章节
• 烧写好的SD卡插入TDA4VM开发板，上电等待系统启动

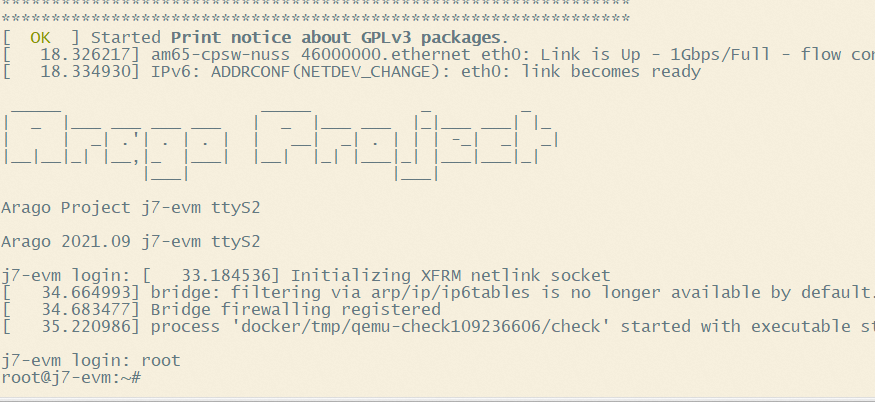

• 出现”j7-evm login：“需要输入root，即可进入系统
