CS4272国产替代芯片DP7272集成式24位192KHz立体声编解码器CODEC

---

DP7272简介

DP7272 是一款24位宽动态范围的集成式音频编解码器芯片（CODEC），可在 192 kHz 的采样率下对最多 24 位串行值进行立体声模数和数模转换。 采用差分模拟架构来实现模拟性能，并借助片上振荡器、带软斜坡和零交叉的输出音量控制、可选数字滤波器响应和用于2.5 V 到 5V 逻辑电平直接接口的集成式电平位移器，最大化系统灵活性。

DP7272 片上振荡器帮助免除外部晶体振荡器电路需求，从而降低总体设计成本，并节约电路板空间。会在缺少应用主时钟时自动使用片上振荡器，从而简化系统设计。

DP7272 特点

1. 集成动态电压调节（DVS）技术，低待机功耗。通过AES67网络音频协议支持，助力会议系统、广播设备实现超低延迟（＜1ms）多节点同步。
2. 兼容I2S/TDM/PDM等多种数字音频协议，支持主从模式灵活配置，可无缝对接FPGA/DSP/MCU等主控平台。
3. 内置电磁屏蔽层和独立接地通道，保证在复杂电磁环境下仍能保持纯净的信号输出。在复杂电磁环境下可保持-90dB THD+N的纯净信号输出。
4. 搭载32位音频处理引擎，支持FIR/IIR滤波、动态压缩、3D声场扩展等算法实时加载，显著缩短开发周期。
   　
   CODEC原理图

芯片特性

• P2P替代CS4272，软硬件兼容
• 24 位立体声编解码器
• 系统采样率：192kHz
• 动态范围：114dB
• THD+N：-100 dB
• 带软斜坡的输出数字音量控制
• 低延迟数字滤波器
• 可选数字滤波器响应
• 高通滤波器或直流偏移校准
• 差分模拟架构
• 片上振荡器
• 支持主要或备用模式操作
• 模拟电源：5V
• 数字电源：3.3V 或5 V
• 逻辑电平：2.5 V 到5.0 V
• 封装类型：TSSOP-28

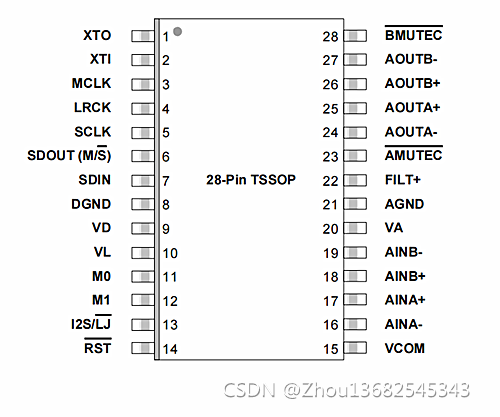

独立模式引脚定义
